闭合式滚子传动链条结构三维数模

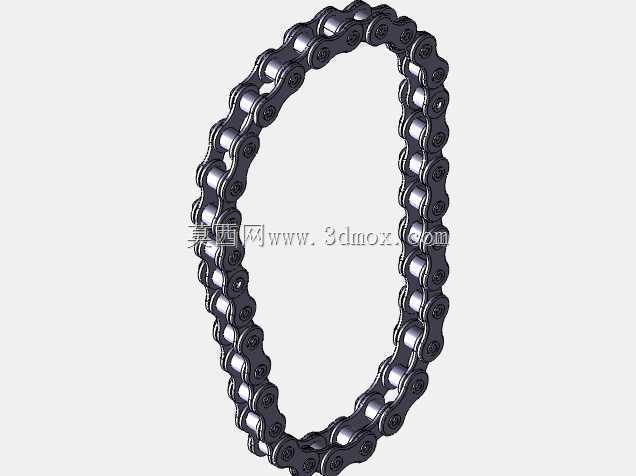

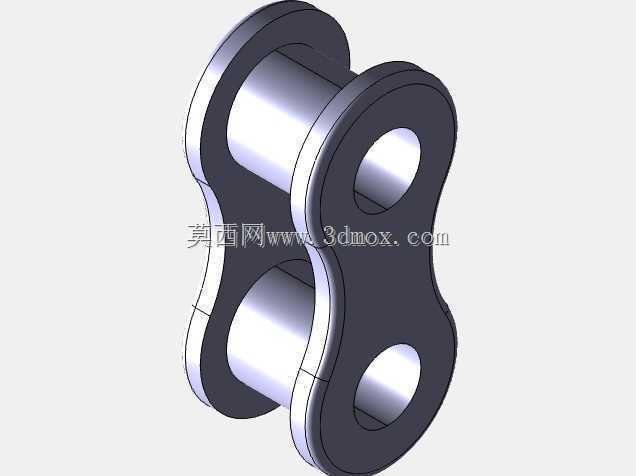

　　在各类需要精准传递旋转动力、同步输送动作的机械结构中，滚子传动链条是应用覆盖极广的核心传动部件，不同于皮带传动存在的打滑丢转、齿轮传动对中心距要求严苛的局限，链条传动可以在两轴中心距较远的工况下保持恒定传动比，同时能承受一定的冲击载荷，适配多粉尘、高低温等相对恶劣的作业环境。这套闭合结构的滚子链条，在建模阶段优先还原了实际装配状态下的链节铰接间隙，没有做理想化的零间隙刚性绑定，每一个外链板、内链板、销轴、套筒、滚子都按照实际工业链条的装配层级做了独立零件拆分，方便后续做运动仿真时模拟链节绕入链轮时的转动动作，也能直接导出工程图标注各零件的加工公差。从实际应用场景来看，这类标准节距的滚子链条既可以用在输送线的动力传递段，配合主动、

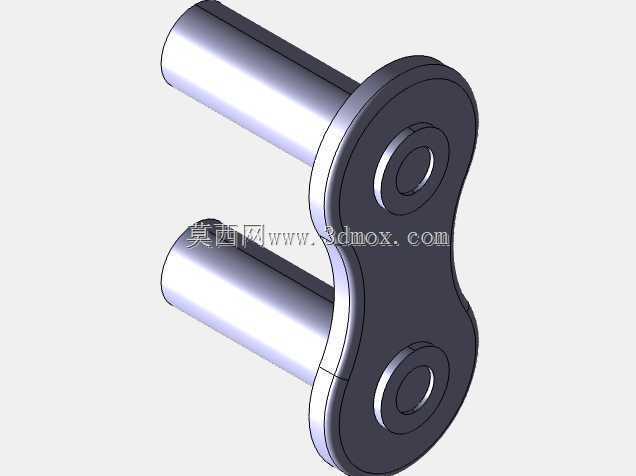

　　从动链轮完成工装托盘的长距离循环输送，也可以用在摩托车、自行车的行走动力传递，或是农业机械、轻工设备的进给机构中，只要匹配对应节距的链轮齿形，就能快速完成传动系统的搭建。设计过程中没有做非必要的外观倒角修饰，所有结构特征都对应实际加工工序：外链板与销轴采用过盈压装配合，内链板与套筒同样为过盈连接，滚子与套筒之间保留合理的转动间隙，避免链条绕经链轮时滚子与齿面发生滑动摩擦，降低运行过程中的磨损速率。这套闭合链条的整体轮廓为长环形，建模时已经按照常用的两轴中心距做了链节数量匹配，链板的厚度、销轴的直径都参考通用标准滚子链的参数设定，安装时只需要调整从动轴的张紧距离，就能适配不同中心距的安装边界，不需要额外增减链节。做结构选型时要注意，

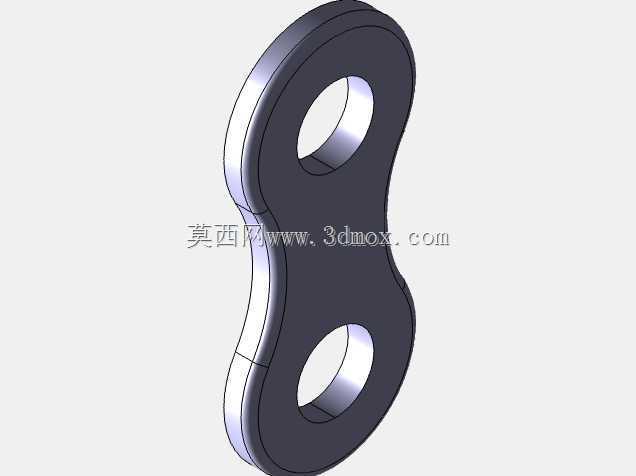

　　链条的极限拉伸载荷要匹配传动系统的峰值扭矩，避免启动瞬间的冲击载荷拉断链板，同时铰接位置的间隙要预留润滑脂的存储空间，长期运行时可以减少销轴与套筒的磨损量，延长整套传动机构的维护周期。不同于定制化的异形输送链，这款标准滚子链条的所有零件尺寸都遵循通用工业规范，建模时还原了链板的腰形轮廓，既保证链板的拉伸强度，又能减轻链条整体的自重，降低传动过程中的惯性冲击。在做设备整体装配时，可以直接将这套链条模型导入装配体，配合链轮模型完成传动副的约束设置，运动仿真过程中可以直观观察链条的松边垂度，提前判断是否需要增加张紧轮结构，避免实际装配后出现链条跳齿、啮合异响的问题。很多新手建模时容易把所有链节做成刚性整体，忽略铰接位置的转动自由度，

　　导致后续仿真无法还原真实的传动状态，这套数模在每一个链节的铰接位置都做了同轴度约束，保留了合理的转动间隙，导入动力学仿真软件后可以直接添加链轮驱动，模拟真实的传动过程，不需要再重新拆分零件调整配合关系。从安装边界来看，闭合状态下的链条最小回转半径由链轮的齿顶圆直径决定，建模时已经预留了链板与链轮侧挡板的安全间隙，不会出现装配时链板与机架剐蹭的问题，链节的铰接转动角度也匹配标准链轮的包角范围，在常规120度左右的链轮包角下都能顺畅啮合，不会出现卡滞。
