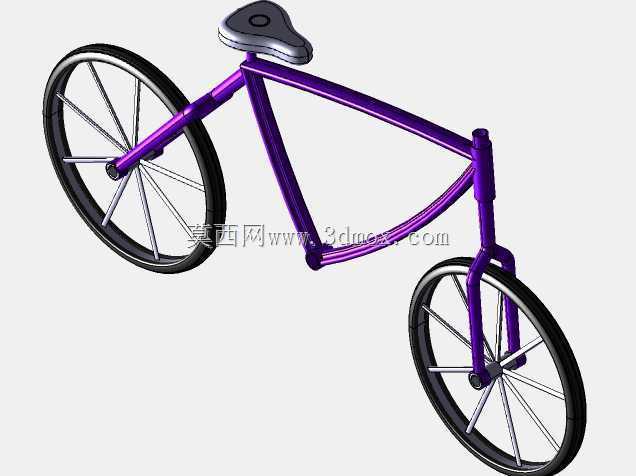

紫色休闲自行车车架底盘结构设计

　　日常通勤、休闲骑行场景下，自行车车架底盘作为整车的核心承载基体，直接决定了骑行过程中的受力传递效率、转向响应灵敏度以及长时间使用的结构耐久度，是两轮代步工具设计环节中需要优先完成结构校核的核心部件。这套结构采用经典的菱形三角桁架布局，上管、下管、座管、后下叉、后上叉之间通过平滑的圆弧过渡衔接，没有突兀的直角应力集中区域，管材选用等直径空心圆管构型，在保证整体抗弯、抗扭截面模量满足日常100kg以内承载需求的前提下，尽可能降低了结构自重，适配城市铺装路面的日常使用场景。从安装边界来看，车架中轴位置预留了标准的五通安装位，可兼容市面主流的方孔、花键中轴组件，适配不同齿比的牙盘配置；头管位置的内径尺寸匹配常规25.4mm口径的碗组，

　　能够直接安装同规格的硬叉或避震前叉，前叉端的开档尺寸适配标准100mm开档的前轮组，后轮叉端的开档尺寸则对应130mm规格的城市车轮组，轮组安装位预留了标准的花鼓锁紧卡槽，不需要额外修改结构即可完成轮组的快拆或螺母锁紧固定。座管位置的内径适配27.2mm口径的常规座管，搭配的鞍座采用窄款休闲构型，表面做了贴合臀部曲线的微弧凹陷设计，鞍座底部的导轨卡槽兼容标准双轨座夹，可根据骑行者的腿长、骑行习惯在10cm的调节范围内上下调整鞍座高度，适配155cm到185cm身高区间的骑行者使用。设计过程中优先考虑了日常使用的维护便捷性，所有管材的焊接位置都做了平滑的焊道打磨处理，既降低了焊接应力残留带来的长期使用开裂风险，

　　也减少了漆面喷涂过程中出现流挂、积漆的概率；车架下管的走线预留位可兼容外走线的刹车、变速线管安装，线管沿车架下管表面通过线卡固定，后期更换线管、调试刹车变速时不需要拆解车架结构，普通用户借助基础内六角工具即可完成常规维护操作。从受力传递逻辑来看，骑行过程中骑行者施加在脚踏上的蹬踏力通过曲柄传递到中轴位置，再沿后下叉直接传递到后轮花鼓，驱动车辆向前行进；路面颠簸带来的冲击力通过前轮传递到前叉，再经头管位置分散到上管、下管两个受力路径，最终传递到座管位置由鞍座承接，三角桁架的结构布局让每一段管材都主要承受轴向拉压力，避免了管材局部承受过大弯矩导致的形变问题，在常规城市路面5km/h到25km/h的骑行速度区间内，车架的形变量控制在0.

　　2mm以内，不会出现发力卸力、转向虚位的问题。轮组部分采用常规的辐条式构型，辐条从花鼓法兰盘位置呈放射状延伸到车圈，每根辐条的张力可通过条帽单独调整，保证车圈的径向跳动、端面跳动量控制在0.1mm以内，降低高速骑行时的轮组偏摆风险；车圈的宽度适配28c到38c宽度的城市外胎，可根据使用场景更换光头胎提升铺装路面骑行效率，或更换浅齿胎提升湿滑路面、非铺装辅路的抓地力。前叉部分采用直腿硬叉构型，叉腿与头管的连接位置做了加厚补强处理，应对紧急制动时前叉承受的纵向冲击力，叉腿末端的花鼓安装位做了防滑齿设计，避免大力制动时花鼓相对叉腿出现位移滑脱的问题。整体结构没有冗余的装饰性设计，所有构型都服务于承载、安装、骑行的实际功能需求，既可以作为城市休闲自行车的整车设计基础框架，也可以作为个性化改装自行车的底盘基体，适配不同风格的车把、刹车、传动组件改装，满足不同骑行者的个性化使用需求。
