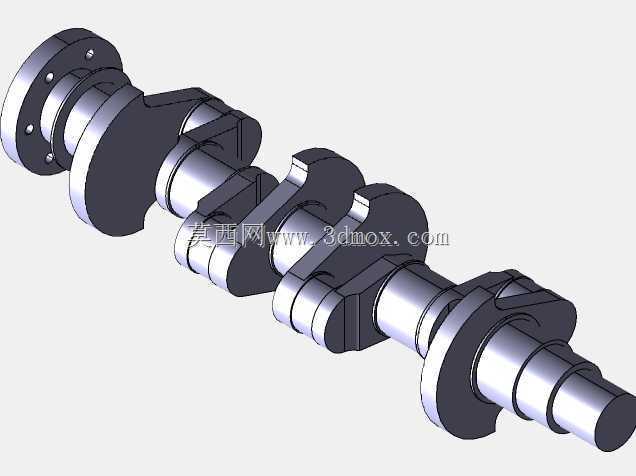

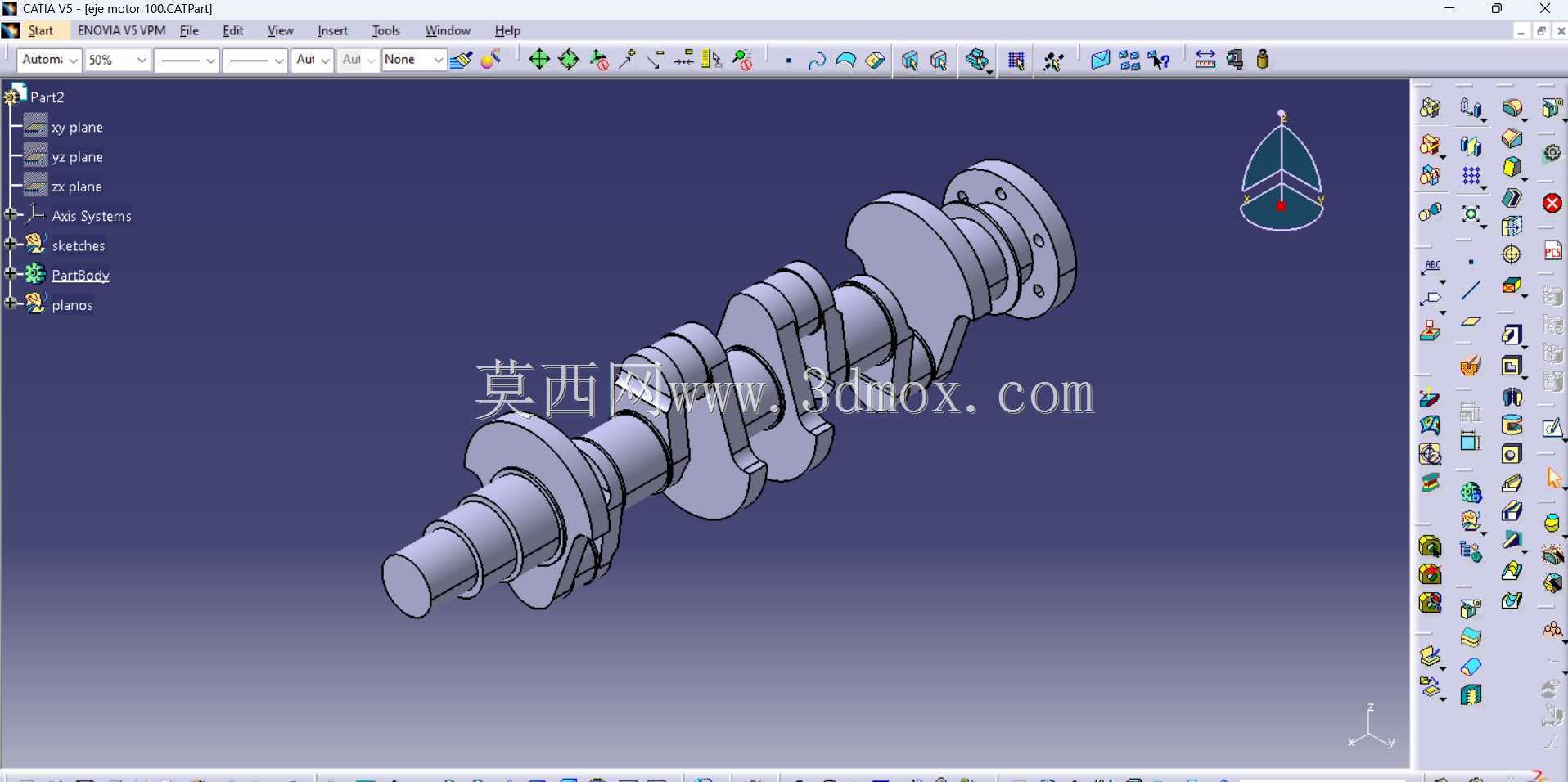

多缸发动机曲轴CATIA三维结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779883
  • 多缸发动机曲轴CATIA三维结构设计
  • 多缸发动机曲轴CATIA三维结构设计

  曲轴作为内燃机动力输出的核心旋转构件,承担着将活塞往复直线运动转化为旋转扭矩的核心作用,广泛适配车用多缸汽油机、柴油机以及固定式工业动力机组的动力传输需求。在实际动力总成装配场景中,曲轴的安装边界需要与缸体主轴承座、连杆大头轴瓦、飞轮连接端、前端正时驱动轮系形成完全匹配的配合公差,设计阶段需要优先确认各主轴颈的同轴度公差、曲柄销的偏心距精度,以及各平衡块的配重质心偏移量,避免高速运转时出现动平衡超差引发的整机振动问题。

  从结构功能特性来看,这款多缸曲轴的主轴颈沿轴向等距排布,对应缸体上的主轴承安装位,每段主轴颈之间设置对应缸数的曲柄销,曲柄销与相邻主轴颈通过曲柄臂连接,曲柄臂外侧集成的平衡块用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转的振动幅值。前端轴段预留正时齿轮、皮带轮、油封的安装定位轴肩,后端设置法兰结构用于连接飞轮与动力输出端,法兰端的定位销孔需要与飞轮端的定位孔严格对中,保证动力输出的同轴度。

  设计过程中首先需要根据目标机型的缸数、缸径、冲程参数确定曲柄销的偏心距,也就是发动机的曲柄半径,该参数直接决定活塞的行程长度,进而影响整机的排量与输出扭矩特性。主轴颈与曲柄销的直径设计需要兼顾轴瓦承压面积与曲轴箱的布置空间,轴颈长度需要匹配轴瓦的宽度,同时预留润滑油道的布置空间,曲轴内部的斜向油道需要连通各主轴颈与曲柄销的轴瓦配合面,保证压力润滑油能够持续输送到摩擦副表面,避免高速重载工况下出现干磨烧瓦的故障。

  外形尺寸方面,曲轴的总长度需要匹配缸体的轴向安装空间,前端伸出长度需要覆盖正时轮系、水泵驱动轮、发电机驱动轮的安装位置,后端法兰的直径与螺栓孔分布需要匹配飞轮的安装接口,各平衡块的外圆回转半径需要小于缸体曲轴箱的内部避让空间,避免运转过程中平衡块与缸体内壁、连杆大头发生运动干涉。曲柄臂的厚度设计需要平衡结构强度与曲轴整体重量,在满足弯曲疲劳强度、扭转疲劳强度要求的前提下,尽可能降低曲柄臂的厚度,减少曲轴的转动惯量,提升发动机的油门响应速度。

  建模过程中需要重点关注各轴颈的过渡圆角设计,主轴颈与曲柄臂、曲柄销与曲柄臂的连接位置必须设置足够大的圆角半径,避免应力集中引发的曲轴断裂故障,圆角表面的粗糙度要求也高于普通加工面,通常需要进行滚压强化处理提升疲劳强度。油道孔的位置需要避开应力集中区域,油道孔口需要做倒角处理,避免润滑油流动时出现截流,同时减少孔口的应力集中。曲轴两端的中心孔是加工过程中的定位基准,建模时需要明确中心孔的规格与锥度,保证后续机加工时的定位精度。

  在实际装配场景中,曲轴装入缸体主轴承座后,需要检测各主轴颈的径向跳动量,确认曲轴的弯曲变形量在允许范围内,安装连杆后需要逐缸检测曲柄销的配合间隙,同时转动曲轴确认无卡滞、无运动干涉,飞轮安装后需要整体进行动平衡测试,在平衡块的指定位置去除多余材料,将动平衡量控制在设计要求范围内,避免高速运转时的振动传递到整机,影响附属部件的使用寿命。这款曲轴的结构设计适配直列四缸动力机型,其点火间隔角对应的曲柄销相位角按照180度均匀排布,能够保证各缸做功顺序的均匀性,提升动力输出的平顺性。
