共轴双旋翼微型遥控直升机结构设计

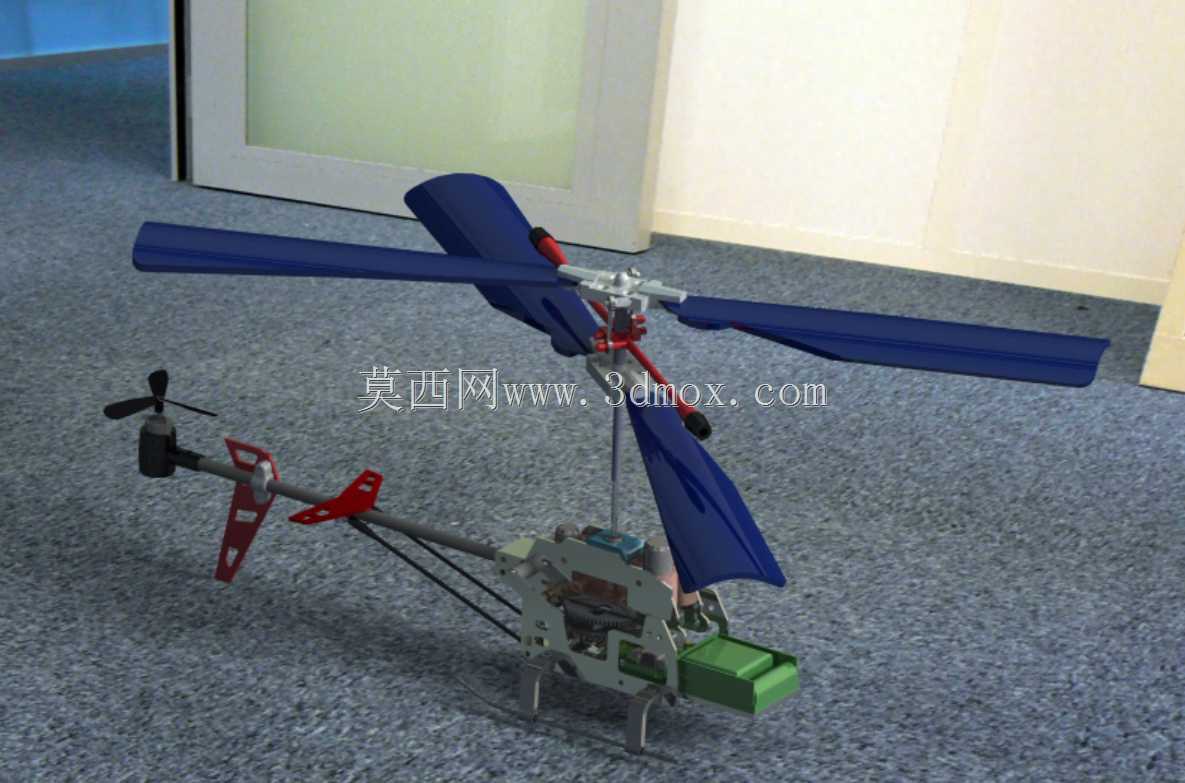

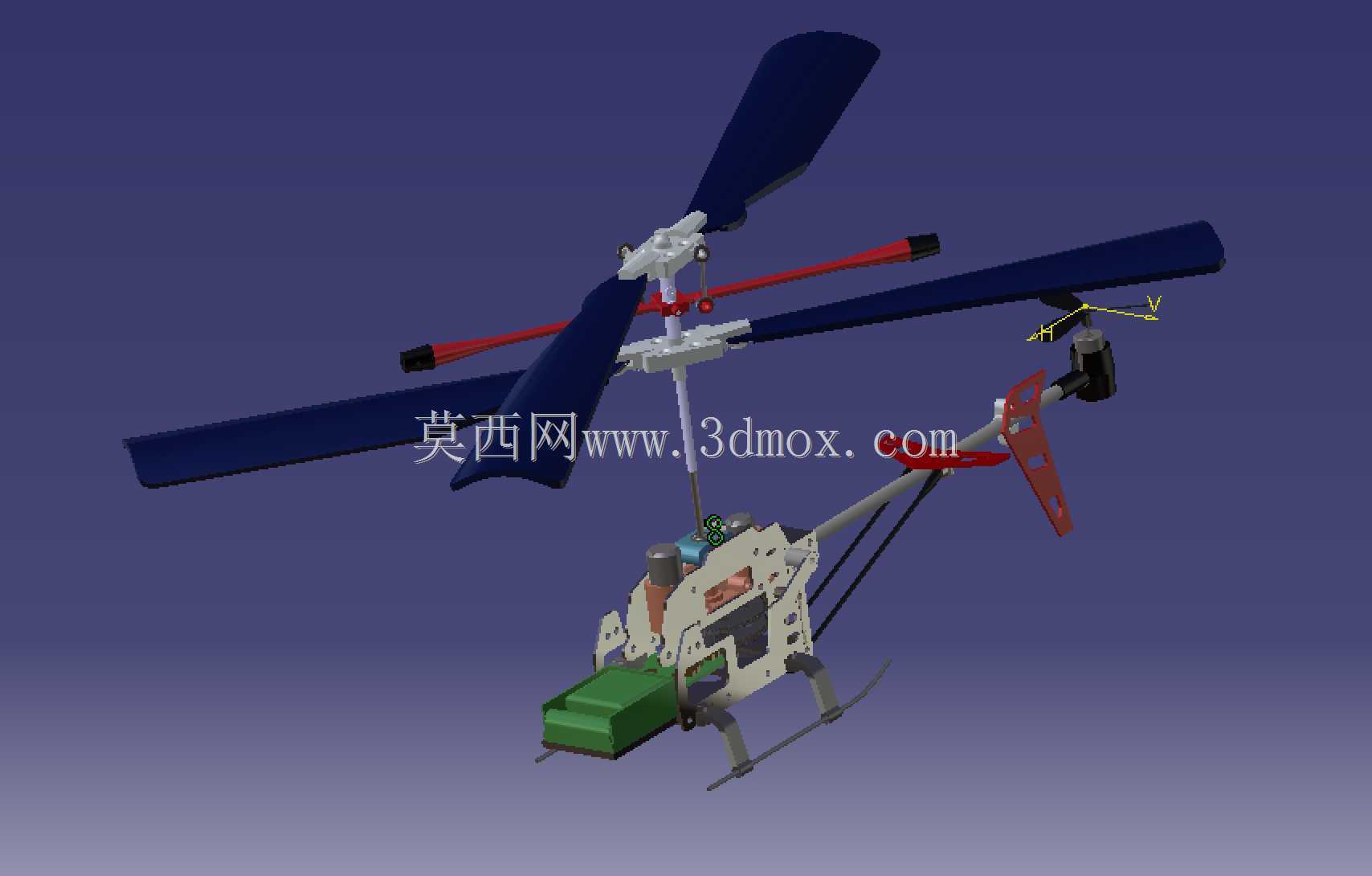

　　这套微型共轴双旋翼遥控直升机的三维结构，核心面向室内轻量航模的研发验证场景，也可作为小型旋翼类飞行器原理教学的具象化演示载体，覆盖航模爱好者DIY改装、中小学航空科普教具开发、微小型无人机旋翼系统预研等多个实际使用场景。不同于常规单旋翼带尾桨的航模直升机，该结构采用上下两层反向旋转的主旋翼布局，依靠两组旋翼的扭矩差实现航向控制，能在极小的空间内完成稳定悬停，无需大尺寸的气动舵面即可实现姿态调整，适配室内狭小空域的飞行需求。

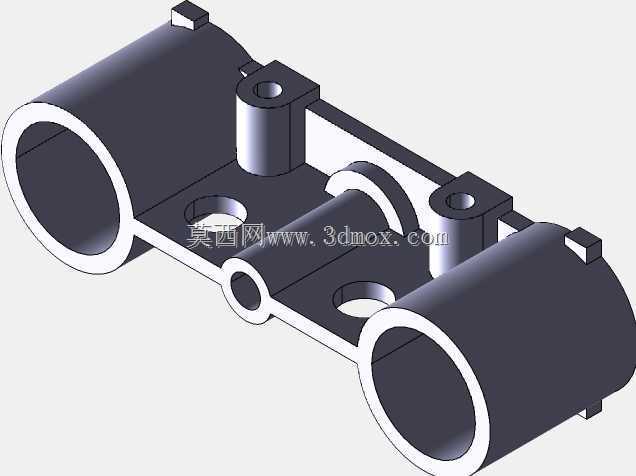

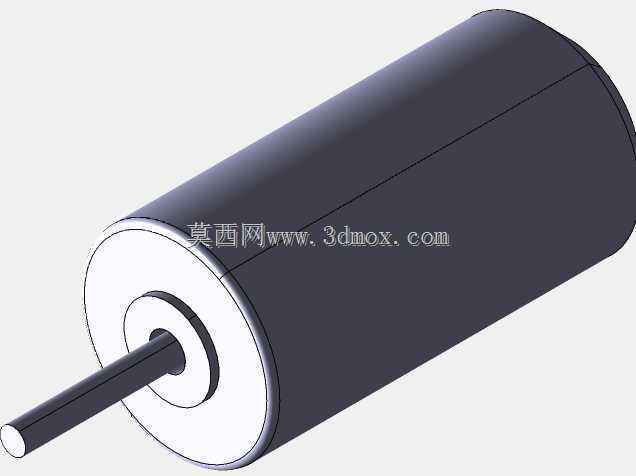

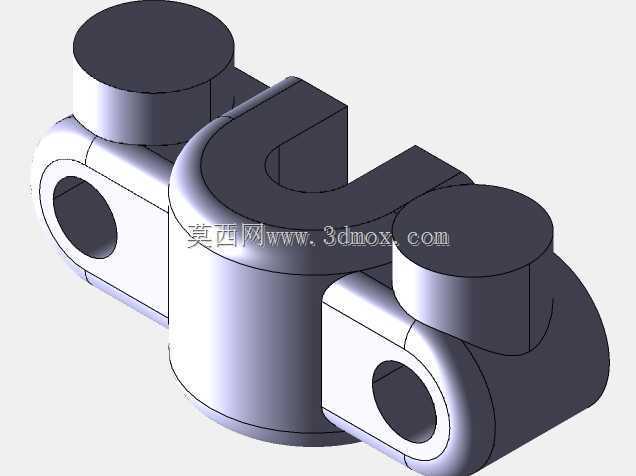

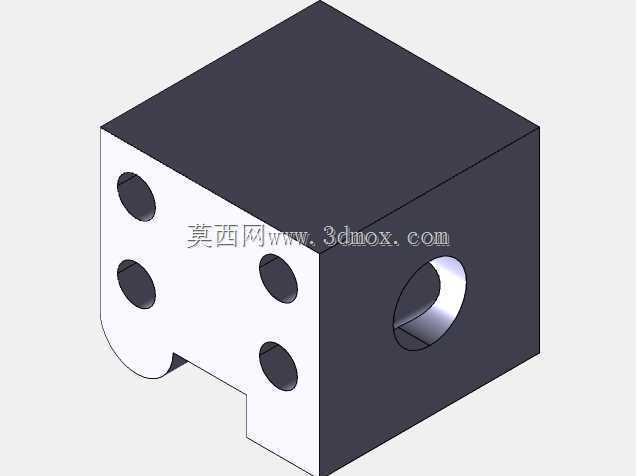

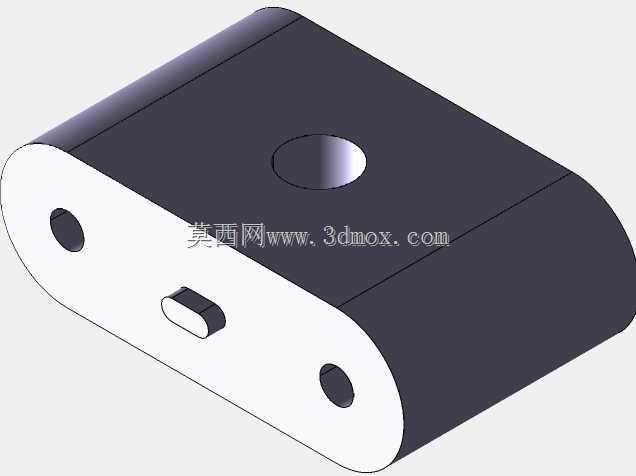

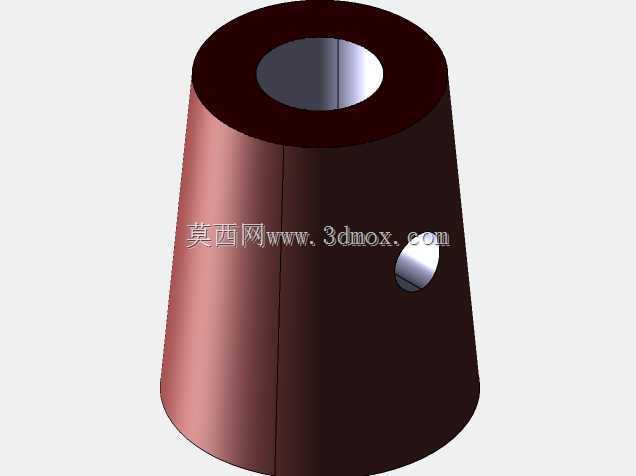

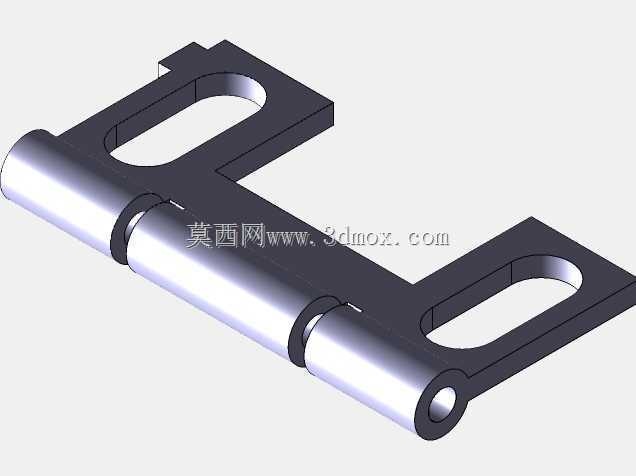

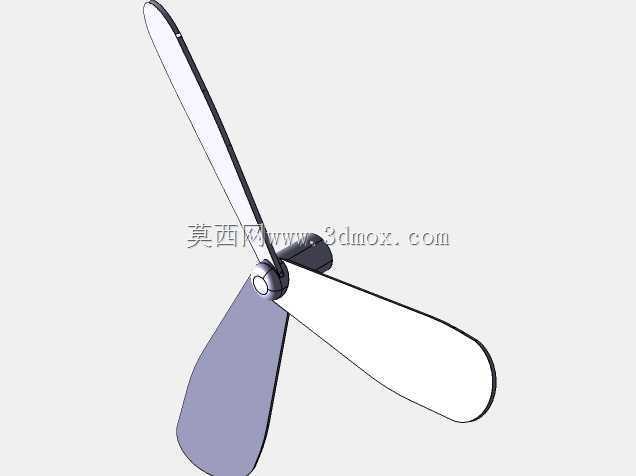

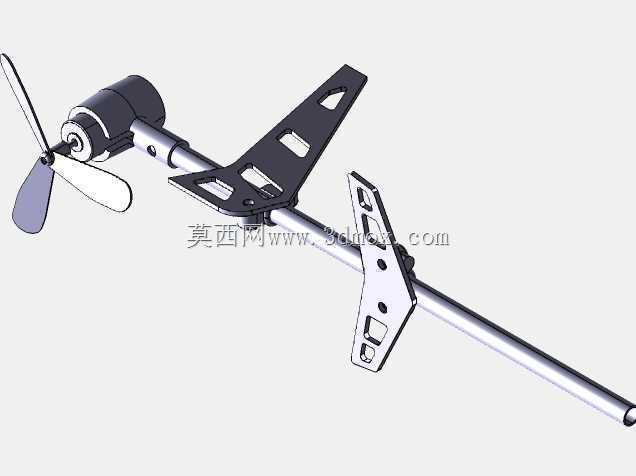

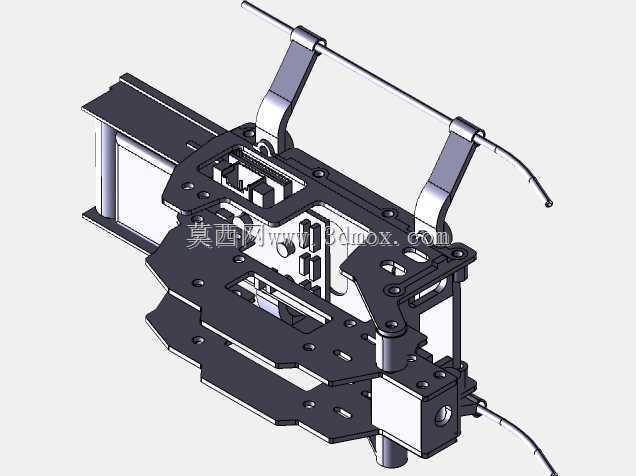

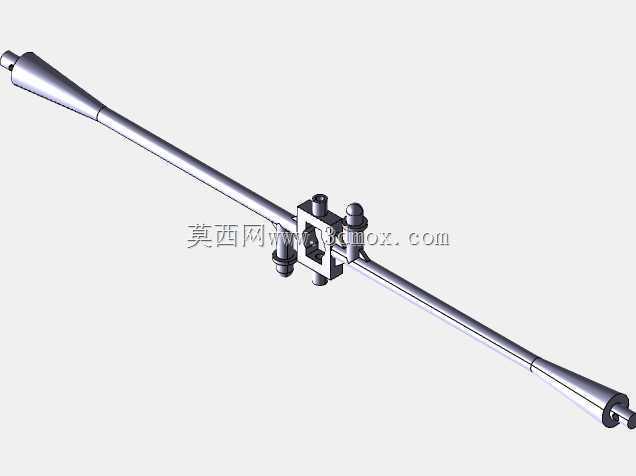

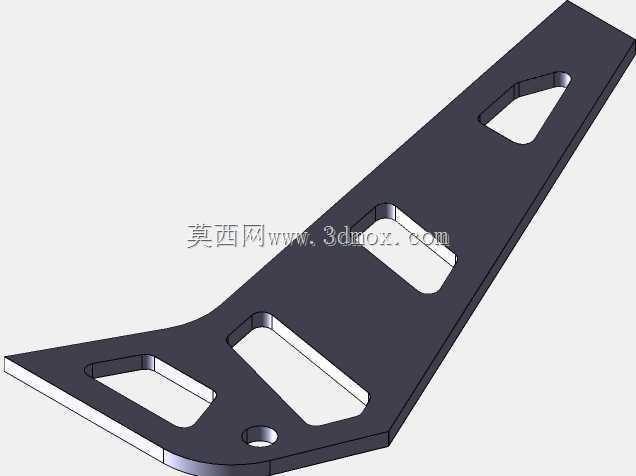

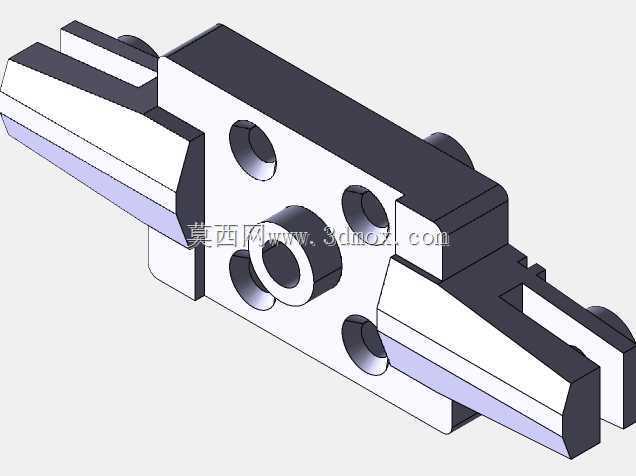

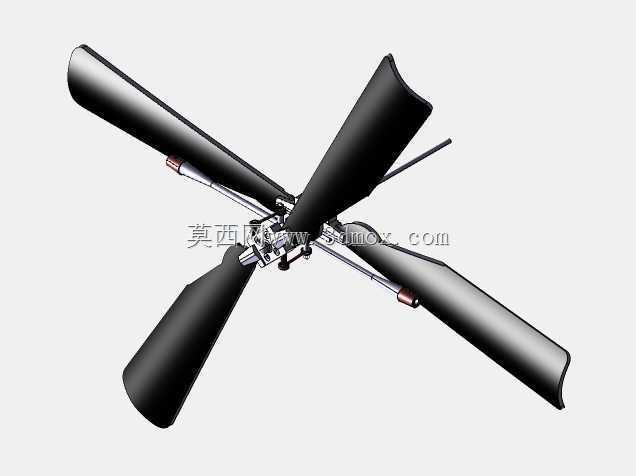

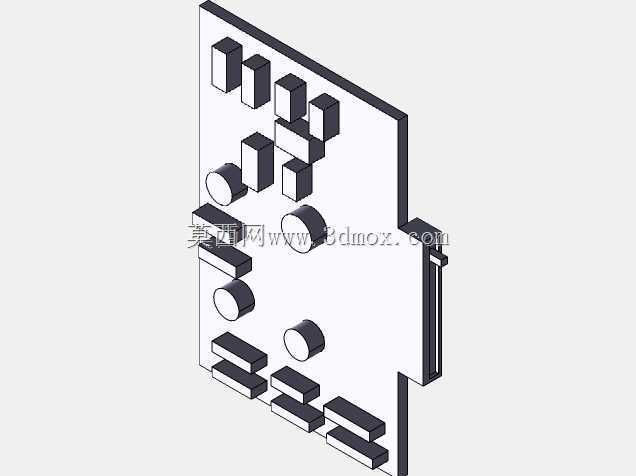

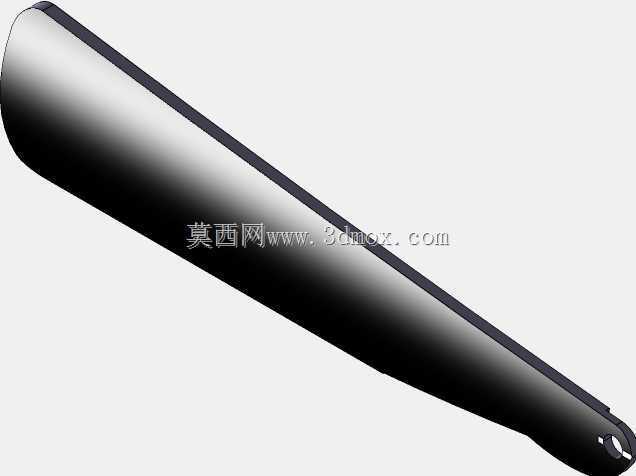

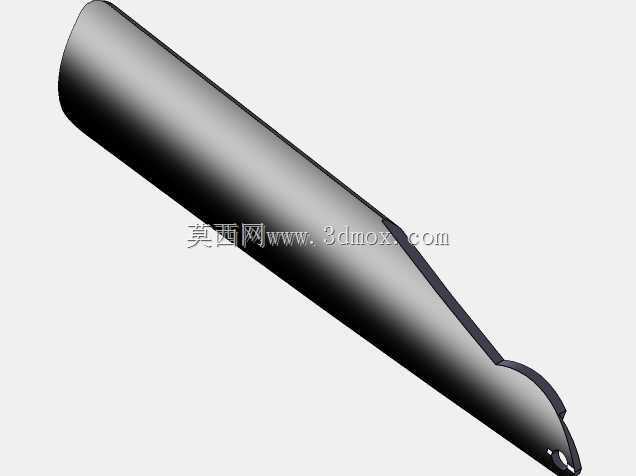

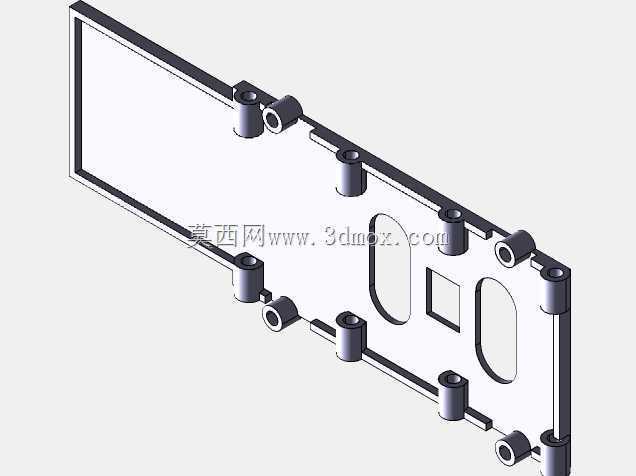

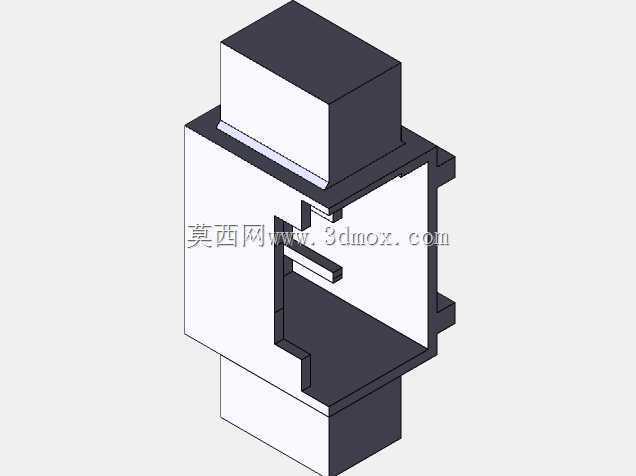

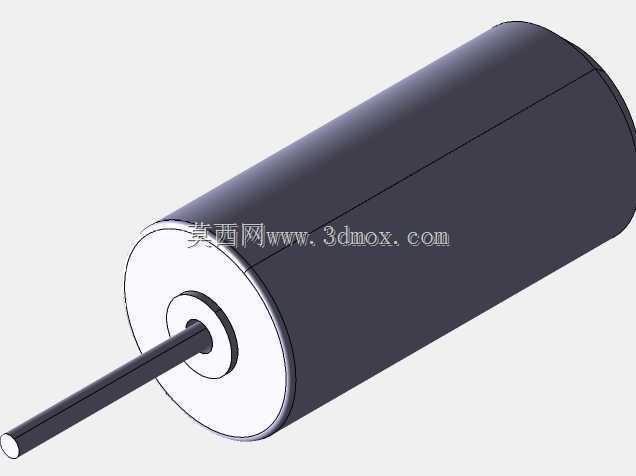

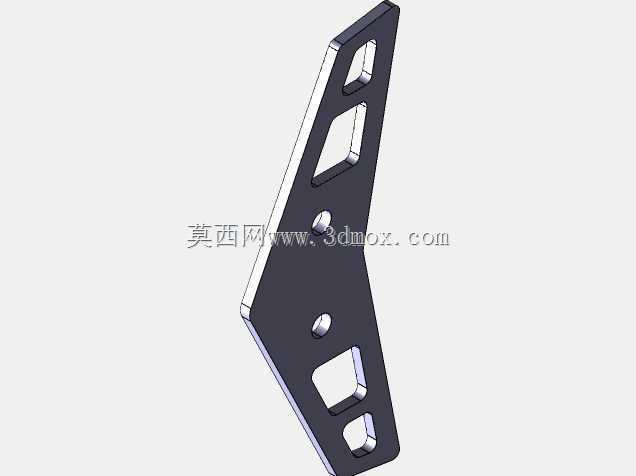

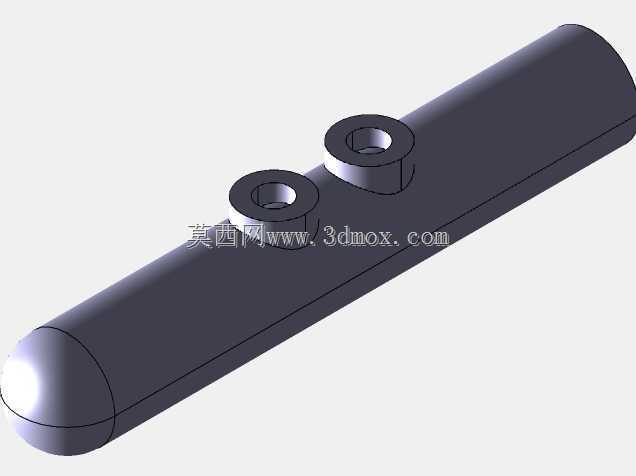

　　从功能特性来看，整套结构将动力单元、传动组件、旋翼夹头、尾撑结构、起落架全部做了模块化拆分，主旋翼采用对称翼型的轻质桨叶，桨夹处设置有可微调的桨距限位结构，能够在飞行过程中通过微小的桨距变化调整升力输出，抵消不同转速下的气动震动。尾部的小型尾桨并非用于抵消主旋翼扭矩，而是作为航向微调的辅助组件，配合共轴双旋翼的扭矩差实现更精准的转向控制，尾撑杆采用薄壁碳杆搭配注塑固定座的形式，在保证结构强度的前提下尽可能降低尾部重量，避免整机重心过度后移。机身中部的动力舱预留了电池安装位与电路板固定槽，电池采用卧式排布，重心恰好落在两组主旋翼的轴心正下方，能够大幅降低飞行过程中的钟摆效应，提升悬停稳定性。起落架采用弹性钢丝弯折成型的滑橇式结构，着陆时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递到机身内部的精密传动部件。

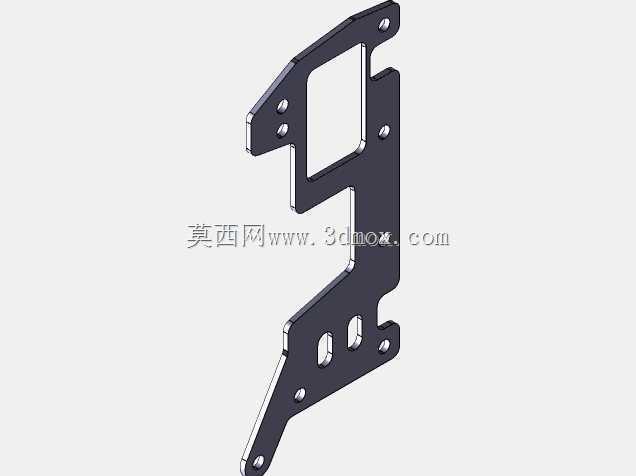

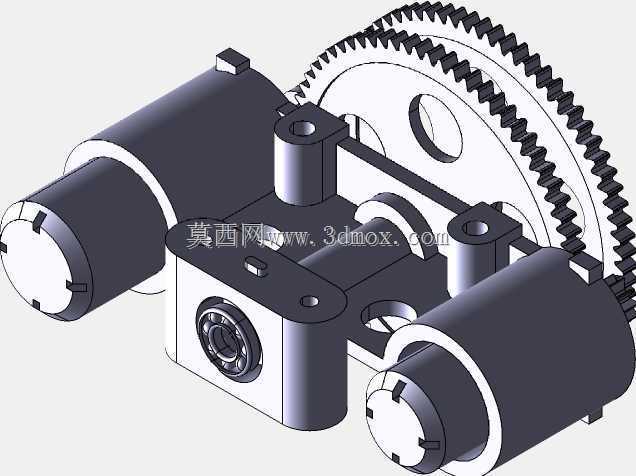

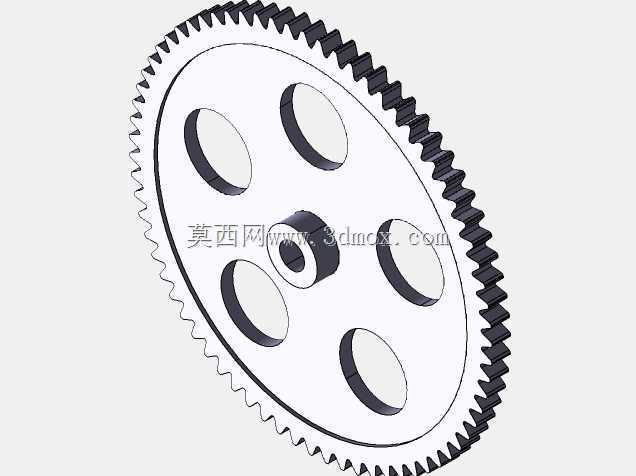

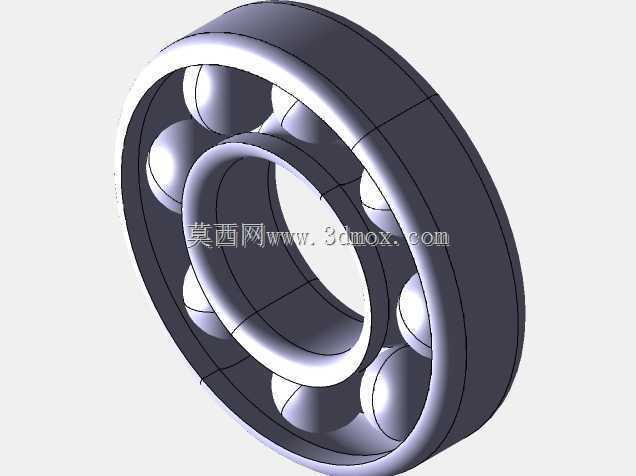

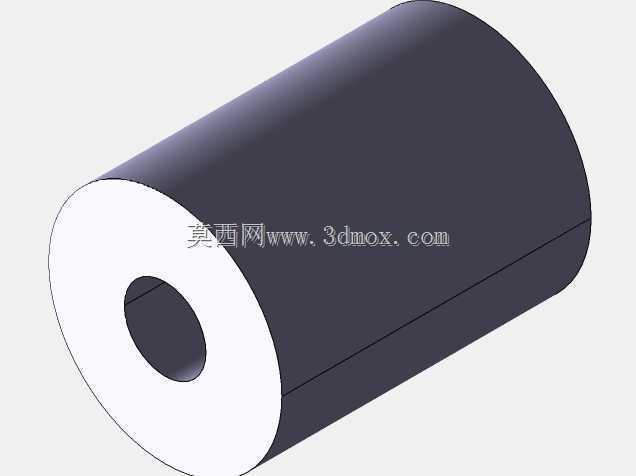

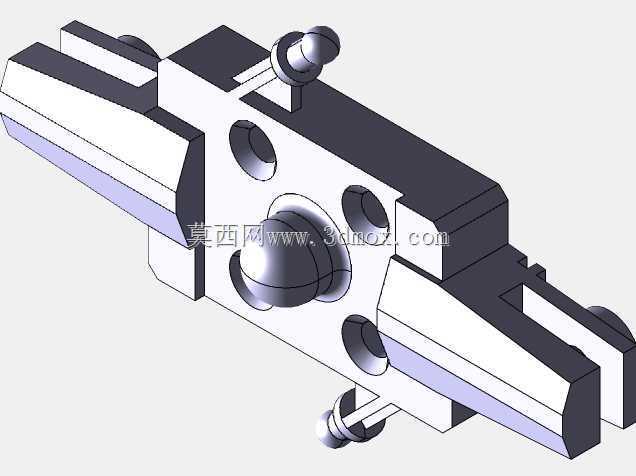

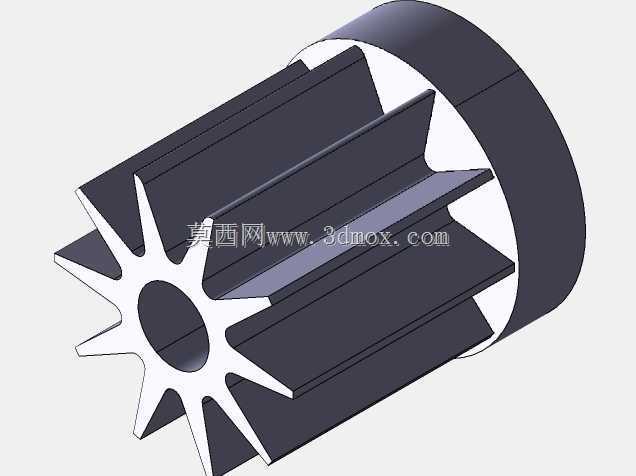

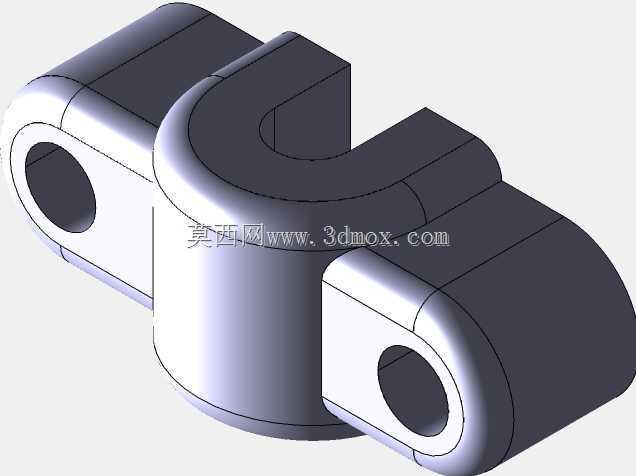

　　设计过程中优先考虑了零件的可加工性与装配便捷性，所有注塑类零件均做了拔模斜度处理，壁厚控制在1.2mm到1.8mm之间，既满足小型注塑机的生产工艺要求，也能控制整机自重。传动部分的齿轮组采用0.3模数的精密小齿轮，上下旋翼的传动轴为同轴嵌套结构，内轴驱动下层旋翼，外轴驱动上层旋翼，两根轴之间设置有含油轴承衬套，降低高速旋转时的摩擦阻力，同时避免两层旋翼转动时出现干涉。旋翼夹头与传动轴的连接部位设置有橡胶减震圈，能够过滤旋翼高速旋转时产生的高频震动，避免震动传递到机身的控制电路板上，影响陀螺仪的传感精度。

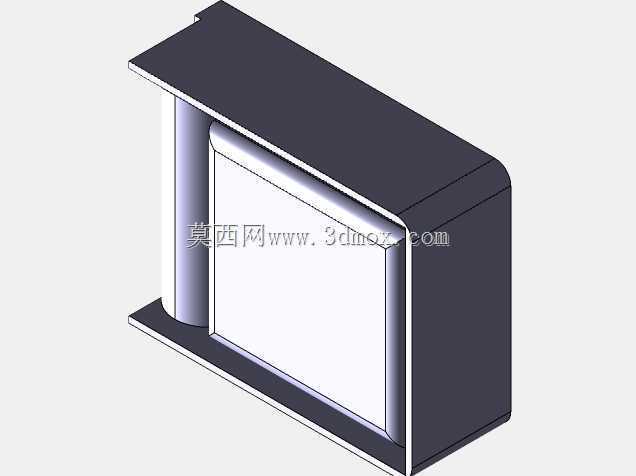

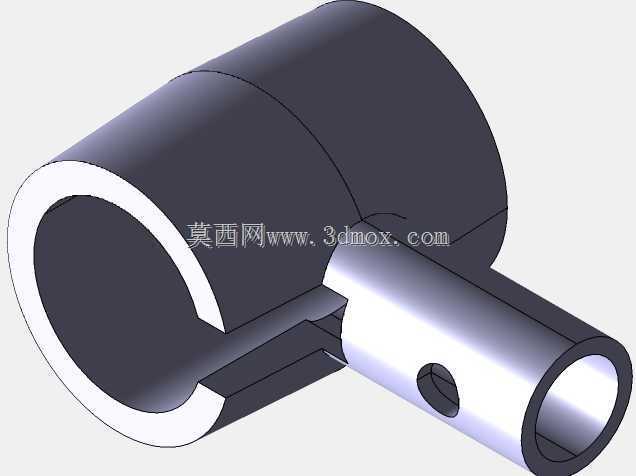

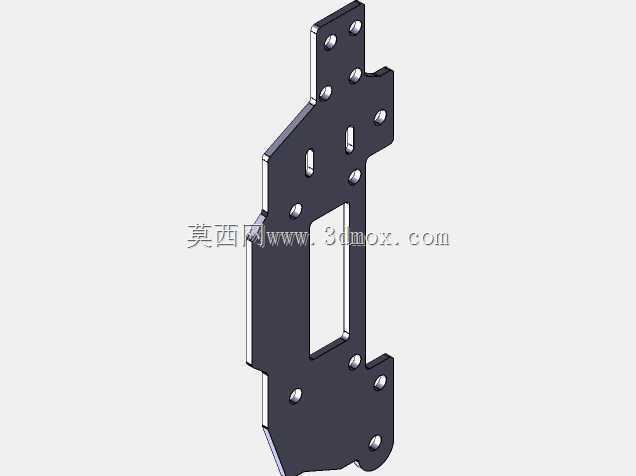

　　从安装边界与尺寸控制来看，整机主旋翼直径控制在200mm以内，尾桨到机头的总长度不超过240mm，机身最大宽度仅为35mm，能够在普通居家客厅、办公室等狭小空间内完成起降与机动动作。所有外接部件的安装位均做了定位止口设计，电池安装槽设置有弹性卡扣，可适配不同容量的轻质锂聚合物电池，无需额外绑带即可完成固定；电路板安装位预留了通用的螺孔间距，可适配市面上主流的微型航模接收板与陀螺仪模块。尾撑杆与机身的连接采用快拆式插座结构，更换不同长度的尾撑杆时无需拆解机身主体，即可快速调整整机的航向阻尼特性，适配不同飞行风格的调试需求。

　　在结构强度校核层面，主旋翼的最大挥舞角度做了机械限位，避免大机动动作时桨叶打到尾撑结构，旋翼桨叶采用柔性耐摔的材质设计，碰撞障碍物时可产生一定形变卸力，不会出现桨叶断裂或者传动齿轮崩齿的问题。整机的重量分配经过反复优化，不含电池的空机重量控制在18g以内，搭配200mAh的微型锂电池，整机起飞重量不超过28g，单位重量的升力冗余达到40%以上，能够在部分部件轻微损坏的情况下依然维持稳定飞行。这套结构不仅可直接用于微型航模的开模生产，也可作为共轴双旋翼飞行器的原理验证平台，为后续更大尺寸的共轴无人机研发提供基础的结构参考，帮助设计人员快速验证旋翼布局、重心匹配、传动结构的合理性，减少原型机试制过程中的反复修改成本。
