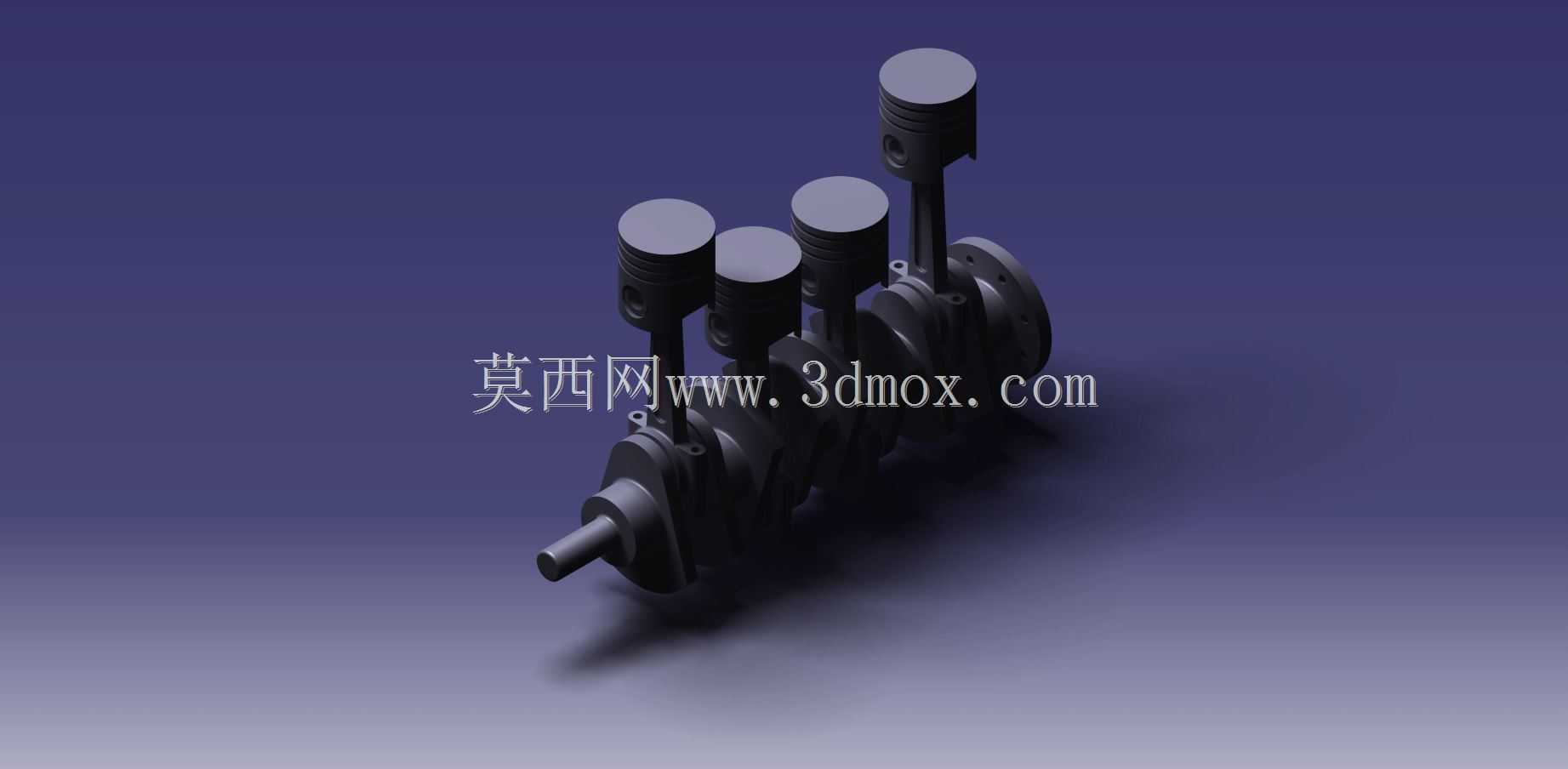

直列四缸曲柄连杆机构装配结构

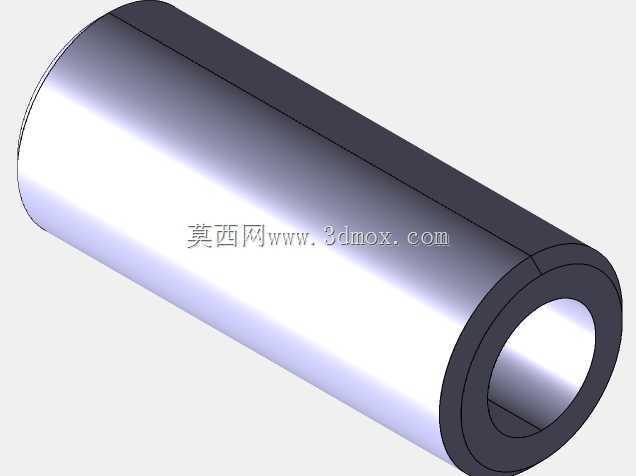

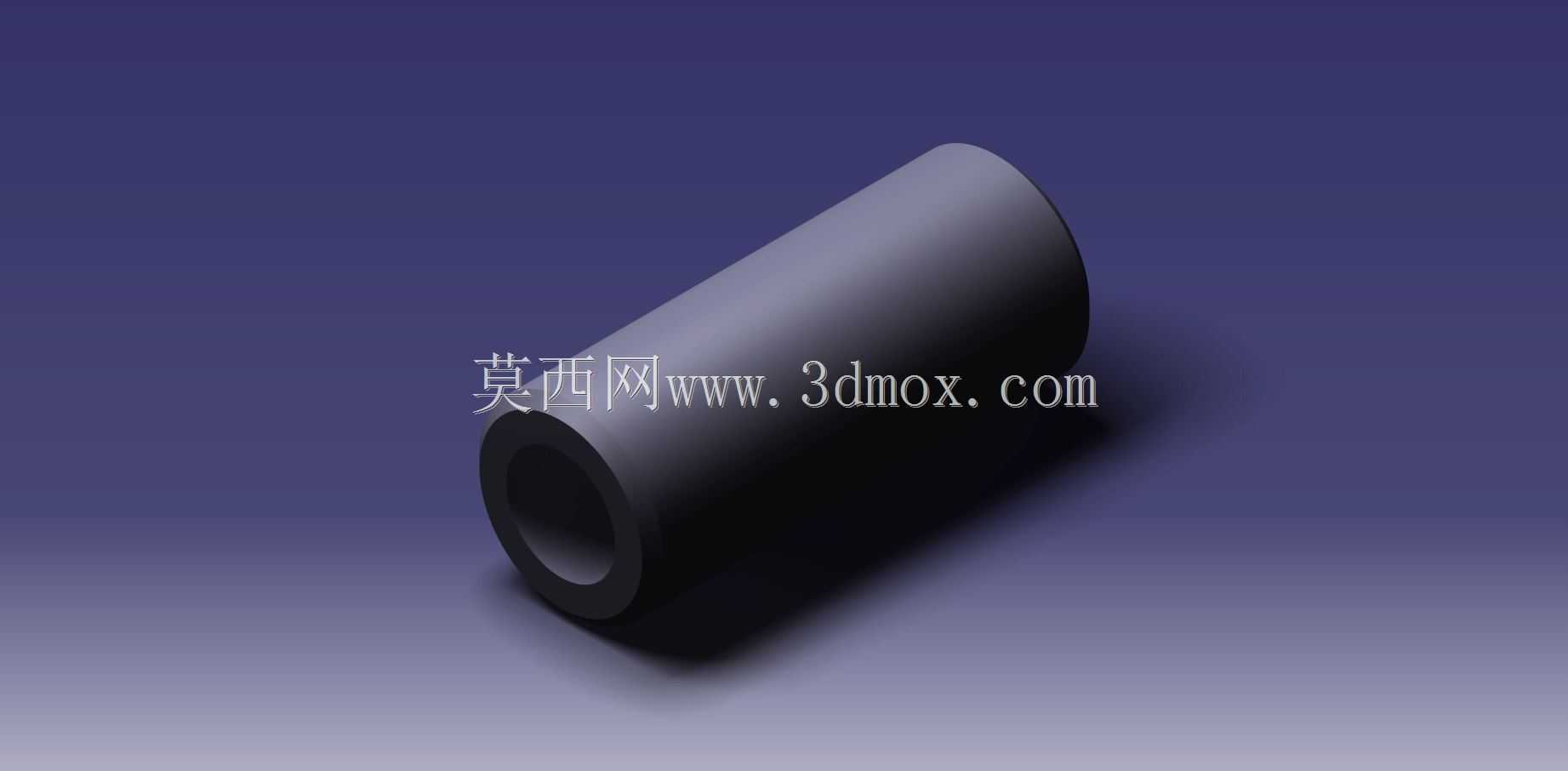

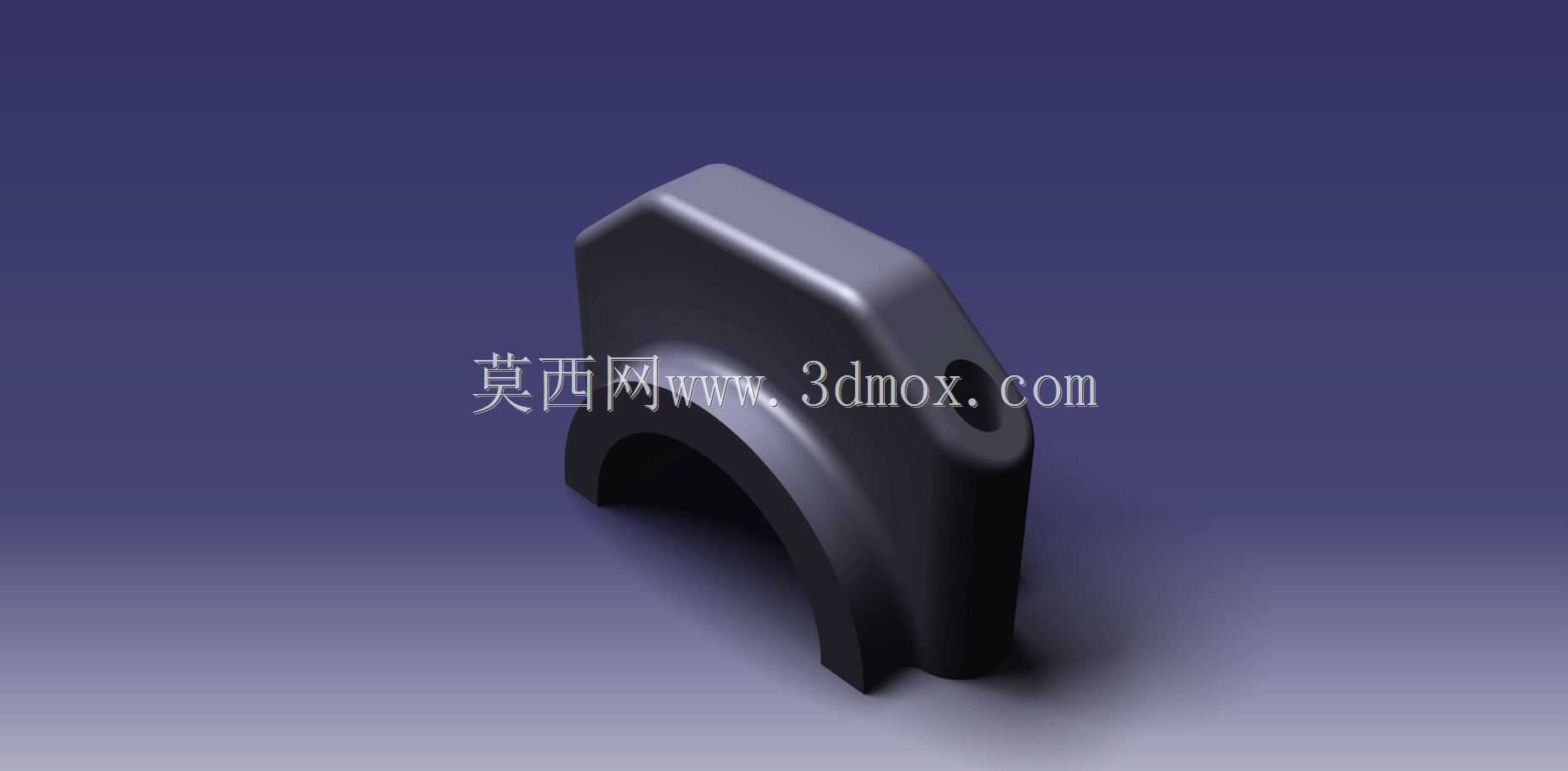

　　这套装配结构是内燃机核心动力转换单元的实体建模成果，覆盖活塞、连杆、连杆盖、曲轴、活塞销五类核心运动部件，所有配合面均按照实际量产机型的公差带要求完成约束设置，可直接用于运动仿真、干涉校验以及教学演示场景。在车用小排量动力、通用小型发电机组、农用机械动力单元的开发流程中，这类曲柄连杆装配体的建模精度直接决定了后续动力学分析结果的可靠性，不少刚接触动力总成设计的工程师容易忽略活塞销与连杆小头衬套的浮动间隙设置，或是把连杆盖与连杆杆身的结合面做成完全平整的无定位结构，这套模型里特意还原了结合面的定位止口、螺栓过孔的沉台结构，能给入门设计者提供很直观的结构参考。从实际应用场景来看，这类直列四缸的曲柄连杆布局是目前1.0L-2.

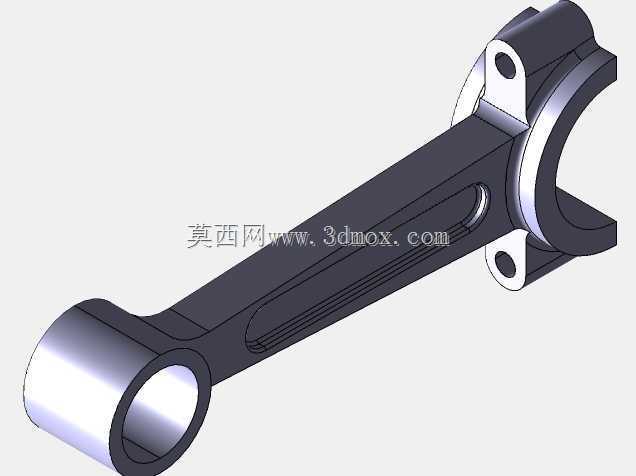

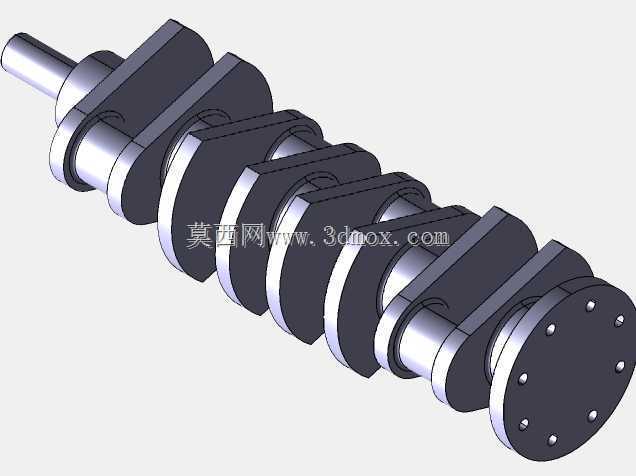

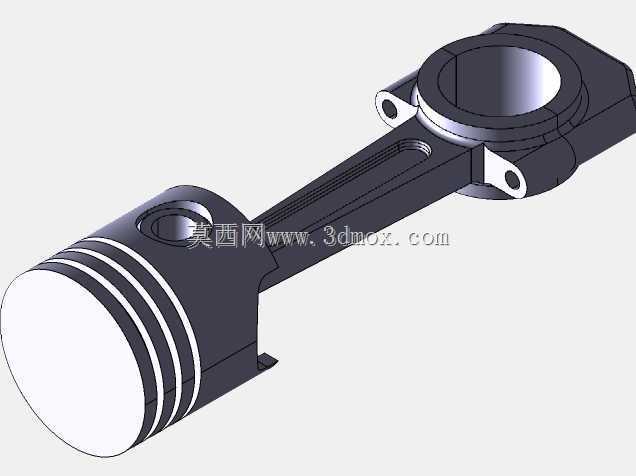

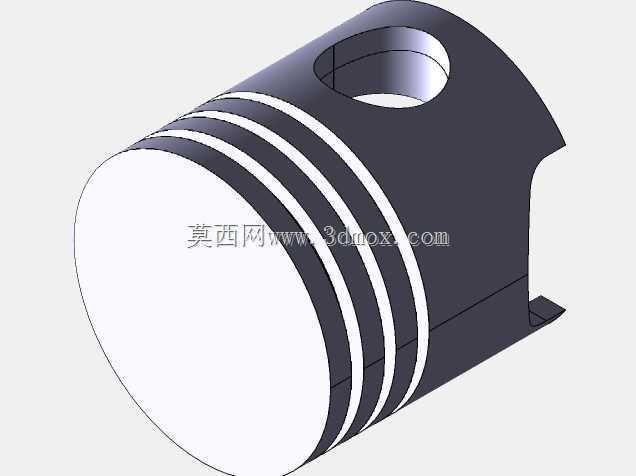

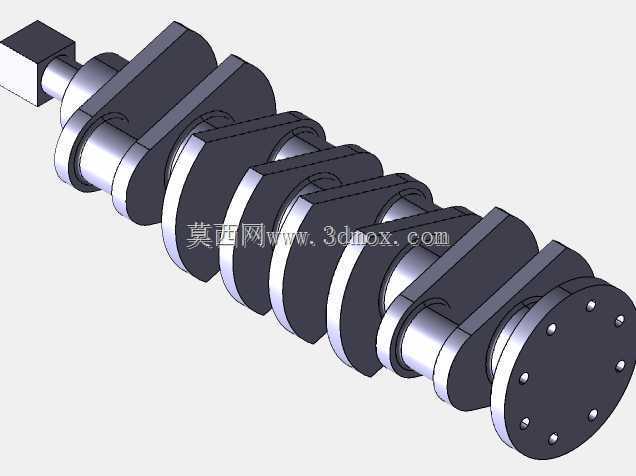

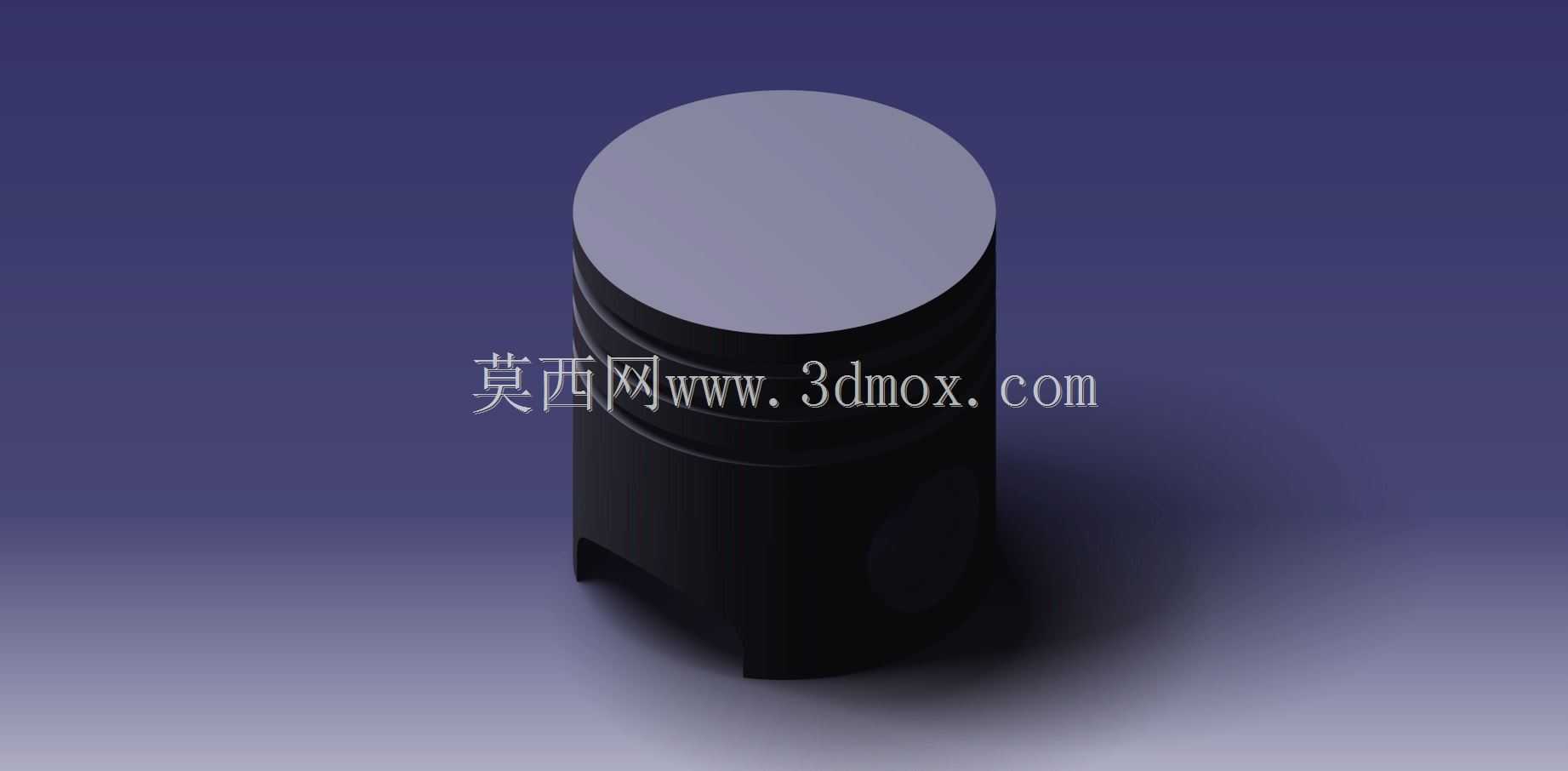

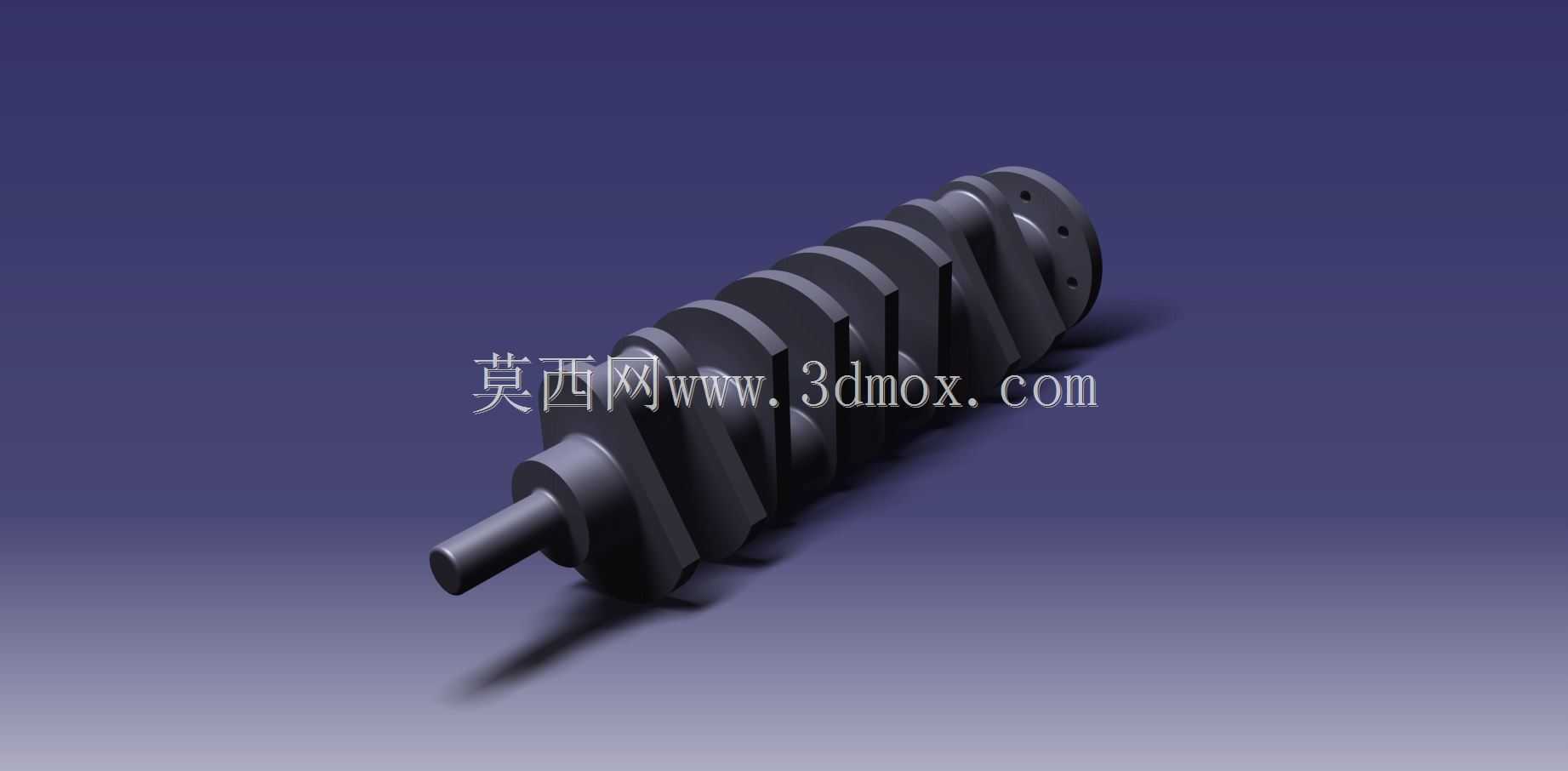

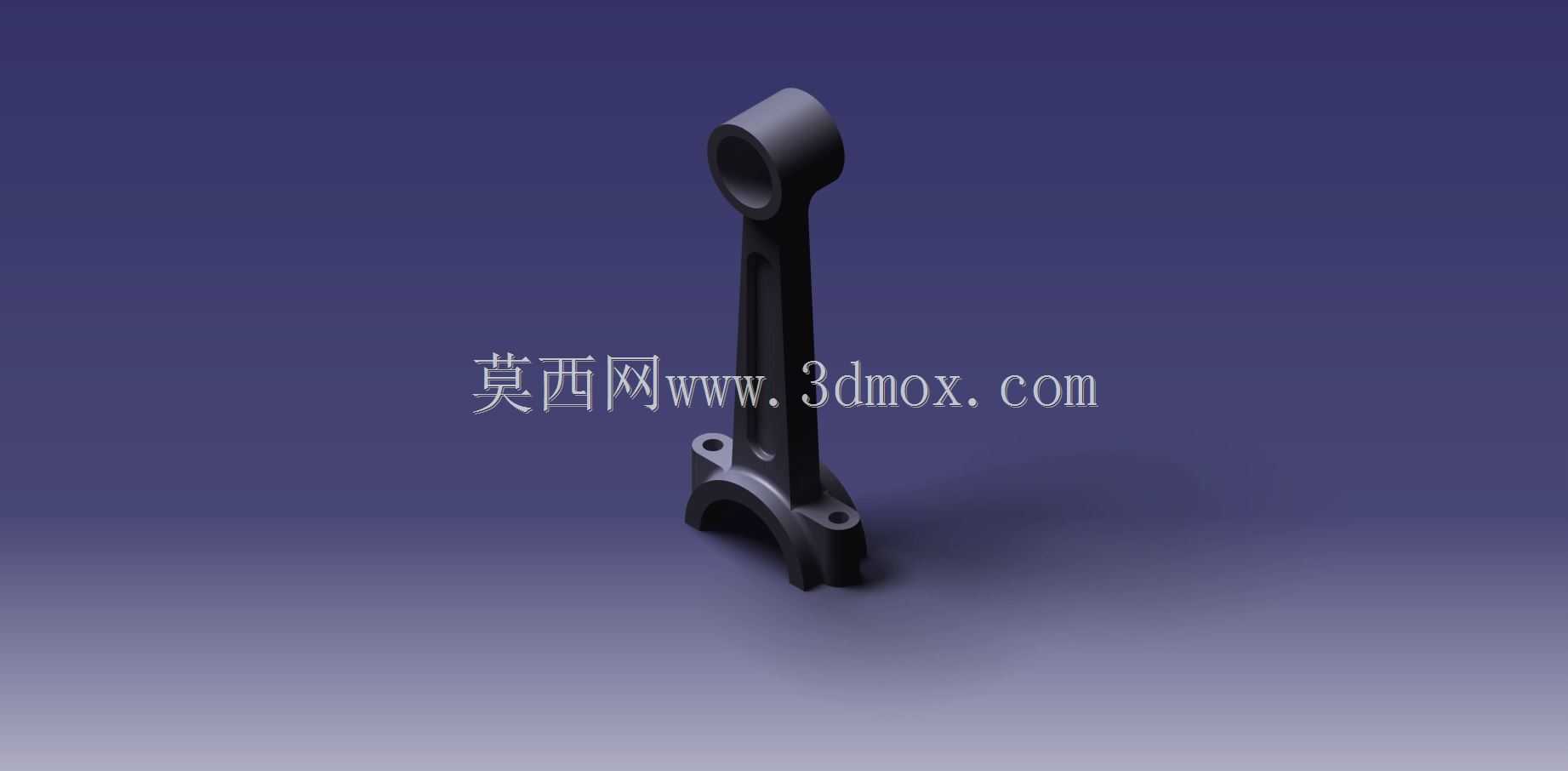

　　5L排量民用动力单元的主流配置，四个活塞呈等距直线排布，对应曲轴上四个错角180度的曲柄销，能够实现做功行程的均匀交替，把活塞承受的燃气爆发压力平稳转化为曲轴的旋转扭矩输出。建模过程中没有做多余的工艺简化，活塞头部的环槽结构、活塞销座的加强筋、连杆杆身的工字形截面、曲轴主轴颈与曲柄销之间的圆角过渡、连杆盖的螺母贴合面都做了1:1的结构还原，甚至连曲轴平衡块的配重曲面都按照实际动平衡要求做了轮廓拟合，避免仿真时出现不平衡量超标的计算偏差。做这类装配体建模的时候，首先要明确各部件的运动边界：活塞沿气缸轴线做往复直线运动，活塞销作为铰接件连接活塞与连杆小头，允许连杆在摆动平面内有小幅转动余量，连杆大头通过连杆盖与曲柄销形成转动副，

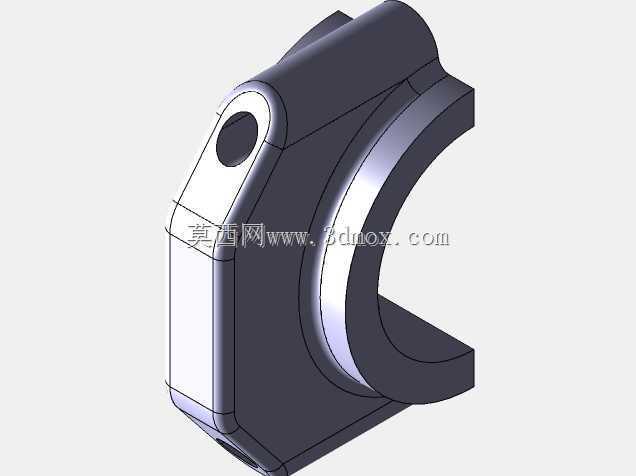

　　最终把往复运动转化为曲轴绕主轴线的旋转运动。很多新手建模时容易把连杆大头的剖分面做成垂直于杆身轴线的平切口，但实际量产机型里为了满足大直径曲柄销的装配需求，不少高负荷机型会采用斜切口结构，这套模型采用的是平切口设计，适配中等负荷的民用动力场景，对应的连杆螺栓预紧力、轴瓦配合间隙都可以通过模型的参数化接口直接调整，适配不同排量、不同爆发压力的设计需求。从安装边界来看，这套装配体的轴向定位依靠曲轴两端的止推片实现，建模时预留了止推片的安装间隙，活塞裙部的型线按照热膨胀后的工作状态做了预修正，避免冷态装配时出现卡滞、热态工作时出现拉缸问题。在教学场景中，这套模型可以直接拆解为单个零件，用于讲解曲柄连杆机构的运动原理、各部件的受力状态；

　　在产品开发场景中，可以直接导入动力学仿真软件，计算不同转速下的活塞侧压力、连杆轴颈载荷、曲轴扭转振动幅值，为后续的零部件强度校核、润滑系统设计提供基础数模支撑。需要注意的是，建模时所有配合关系都采用了实际工程中的约束逻辑，没有使用软件的自动配合功能做简化，比如活塞与活塞销之间采用过渡配合约束，连杆大头与曲柄销之间预留了轴瓦厚度的间隙，连杆盖与连杆之间采用螺栓连接约束并添加了定位销的配合关系，完全还原实际装配流程，使用者可以按照真实的发动机装配顺序，依次完成活塞销压装、连杆与活塞连接、连杆盖与连杆紧固、曲轴与连杆大头的合装操作，整个装配过程不会出现干涉问题，也能直观看到各部件在不同曲轴转角下的相对位置关系。
