四合一弯管式发动机排气歧管结构设计

　　在往复式内燃机的进排气系统设计中，排气歧管是衔接各气缸排气口与下游排气总管、三元催化装置的核心导流构件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性，甚至会关联到充气效率与整机动力输出表现。这款四合一结构的排气歧管，针对小排量直列四缸发动机的布局需求设计，采用等长趋势的弯管流道布局，尽可能降低各缸排气的干涉问题，避免不同气缸排气冲程的气流对冲造成的排气背压升高。

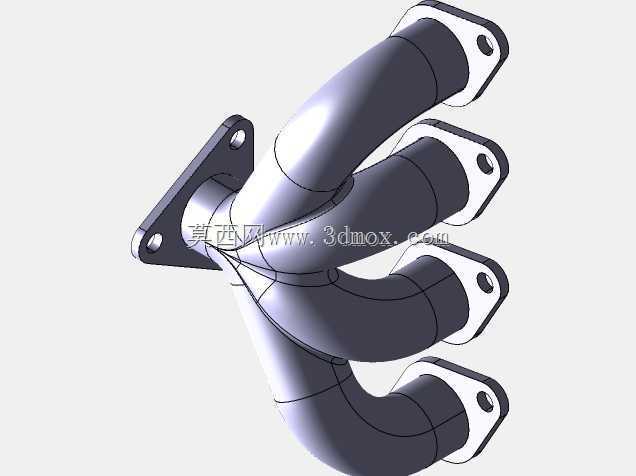

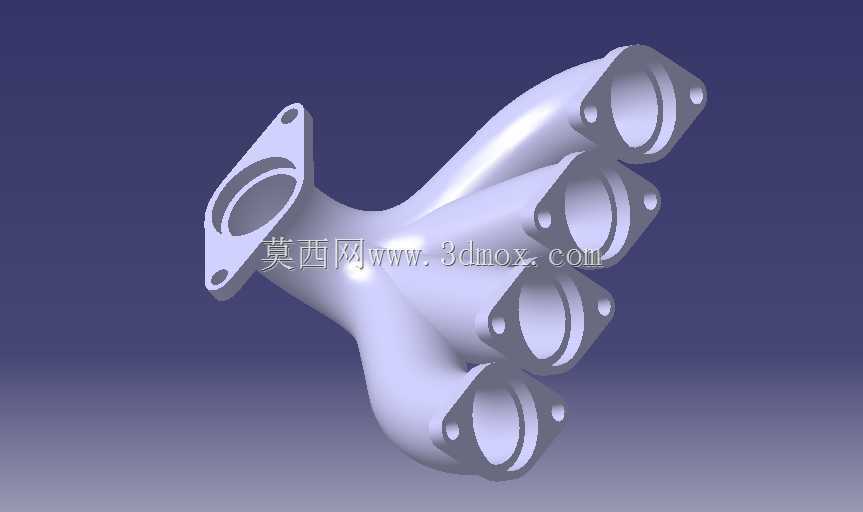

　　从实际安装边界来看，该歧管的进气端采用整体式法兰结构，法兰面加工有四个对应气缸盖排气口的安装孔位，孔位间距匹配常规直列四缸机的缸盖排气侧螺栓分布，法兰厚度经过受力校核，可承受长期高温排气冲击下的热应力，避免安装面翘曲漏气。每个进气支管的端口都做了与缸盖排气口匹配的倒角过渡，减少气流进入歧管时的局部阻力，避免端口处出现紊流区。四个流道从进气法兰出发，分别通过不同曲率的平滑弯管逐步汇流，最终汇入单一的出气端法兰，出气端法兰的尺寸匹配常规排气总管的对接规格，法兰上的两个安装孔可实现与下游管路的快速定位紧固，密封面平面度满足高温密封要求，无需额外加厚密封垫即可保证接合面的密封性。

　　设计过程中优先考虑了气流的顺畅性，所有弯管段的曲率半径都经过流道截面变化校核，避免出现过小的弯折角度导致的气流流速骤变，管壁厚度均匀，既满足高温排气工况下的结构强度要求，也能控制整体重量，降低发动机外围附件的总质量。流道内壁做了平滑过渡处理，没有突兀的截面突变或台阶，减少排气过程中的积碳附着风险，长期使用下也不会因为积碳堆积造成流道截面缩小、背压升高的问题。

　　从应用场景来看，这类结构的排气歧管多用于小排量自然吸气汽油机的配套，也可经过材质调整后适配小型柴油机的排气系统，安装位置位于发动机缸盖的排气侧，外围预留了足够的间隙避开发动机的其他附件，比如点火线圈、机油标尺管路、冷却水管路等，不会出现安装干涉。歧管的整体轮廓尺寸紧凑，四个支管的排布避开了发动机的悬置安装点，装车后不需要对周边附件做额外的位置调整，适配性较强。

　　在结构细节上，每个支管与法兰的接合处都做了圆弧过渡，减少应力集中，避免发动机长期运行过程中，因为冷热交替产生的热疲劳导致焊缝或者接合位置开裂。出气端的流道汇流处采用平滑的渐缩结构，让四个支管的气流能够平缓汇入总流出通道，减少汇流处的气流噪声，同时降低排气脉冲对下游传感器的冲击，有利于后处理系统的稳定工作。不同于追求极致性能的等长改装歧管，这款歧管的设计兼顾了制造成本与性能表现，弯管的成型工艺适配常规的铸造或者弯管焊接工艺，不需要复杂的加工工序，适合批量配套生产。

　　实际使用过程中，该结构的排气歧管能够保证各缸排气的导出阻力差值控制在合理范围内，避免出现某一缸排气不畅导致的工作不均匀、怠速抖动等问题，同时合理的弯管角度能够让排气脉冲形成一定的惯性效应，在特定转速区间辅助提升气缸的扫气效率，优化发动机的扭矩输出特性。安装时只需要将进气法兰对准缸盖排气侧的定位销，放上对应的密封垫片，按照规定扭矩拧紧法兰螺栓即可完成装配，出气端对接排气总管后，整体结构的刚性足够，不会因为发动机的振动出现连接松动的问题。
