单缸内燃机曲柄连杆传动结构

　　这套单缸动力结构的三维建模，完整还原了小排量内燃动力核心的传动逻辑，可直接用于小型通用动力设备的结构验证、教学演示以及改装方案的前置校核。从实际应用场景来看，这类单缸动力单元广泛适配小型农用机具、园林作业机械、迷你摩托、应急发电机组以及小型航模、车模的动力原型，其结构紧凑、维护便捷的特性，在小功率动力需求场景中始终占据不可替代的位置。

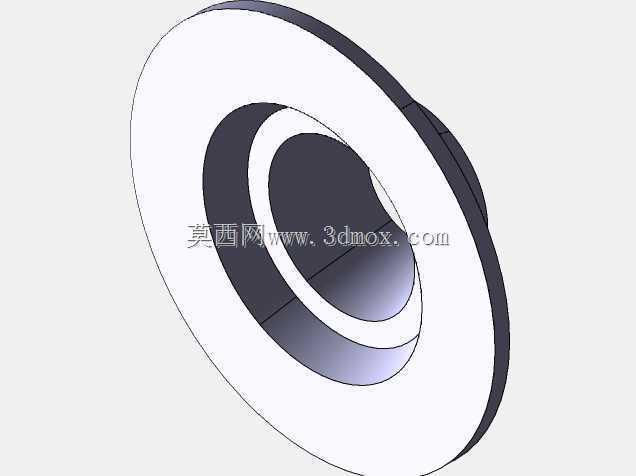

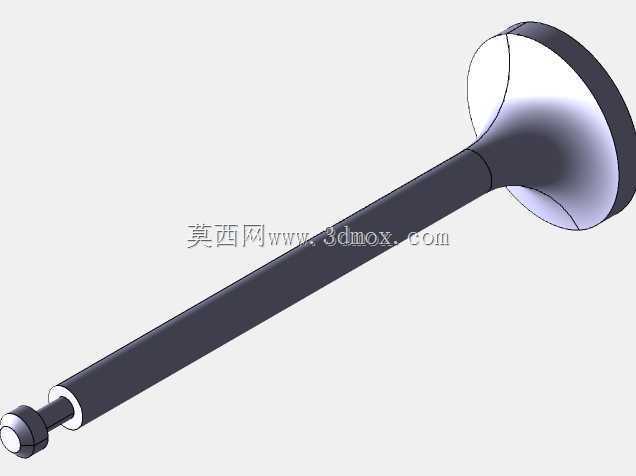

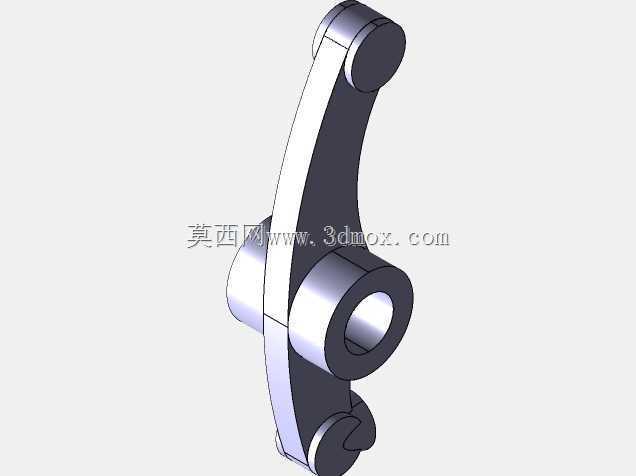

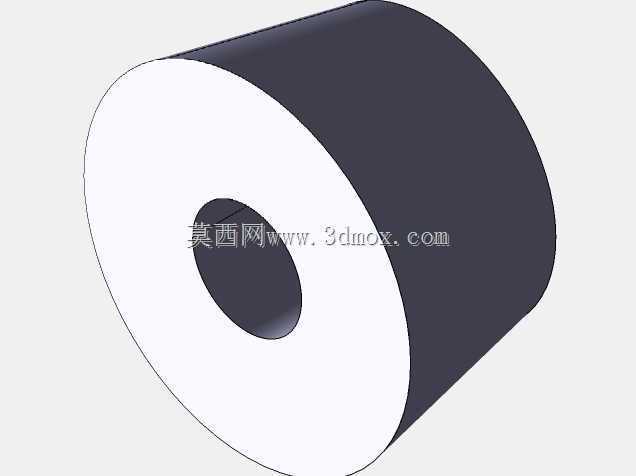

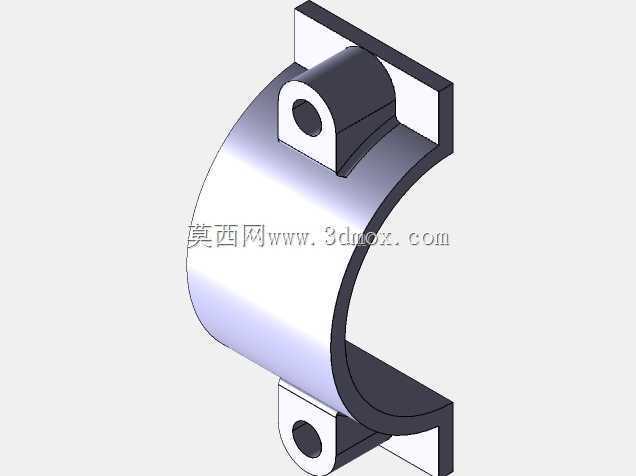

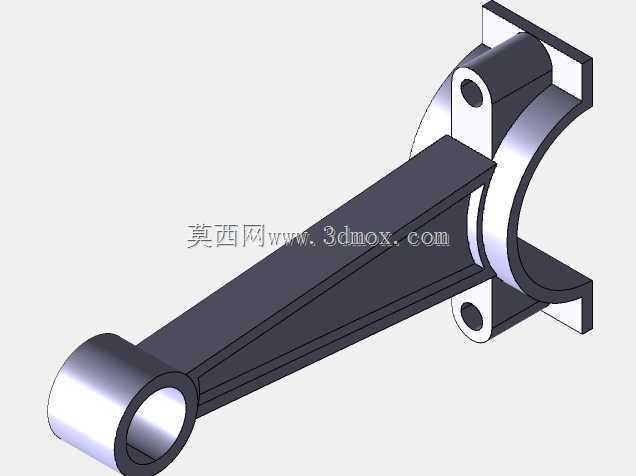

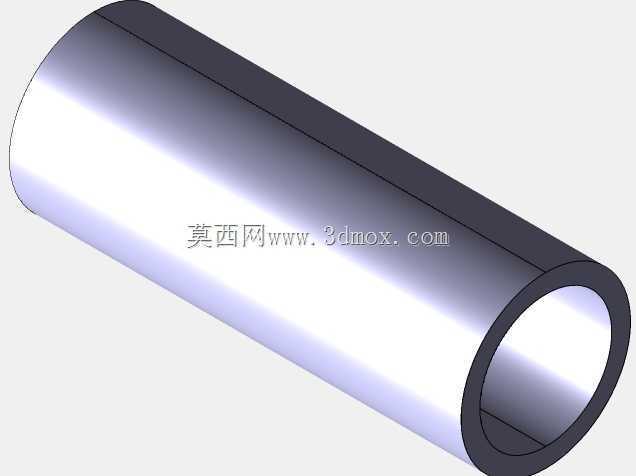

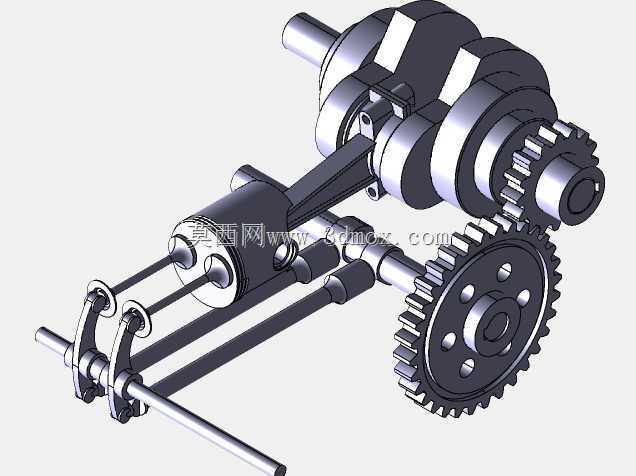

　　整套结构的核心功能是完成燃料化学能到旋转机械能的转换，建模过程中完整复现了活塞往复运动到曲轴旋转运动的转换路径：活塞通过活塞销与连杆小头铰接，连杆大头与曲轴曲柄销配合，当活塞在气缸内做往复直线运动时，连杆带动曲轴绕主轴颈中心做定轴旋转，曲轴末端集成的正时齿轮与输出轴齿轮啮合，完成转速匹配与动力向外输出。建模时对各运动副的配合间隙做了符合工程实际的预留，活塞与缸壁的间隙、连杆大小头的转动间隙、齿轮啮合的侧隙都按照通用小型内燃机的公差标准设置，可直接导入运动仿真模块完成动力学分析，验证不同转速下的动平衡表现与传动效率。

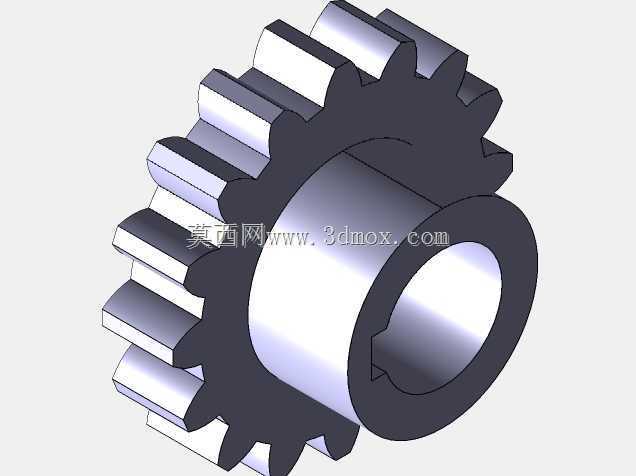

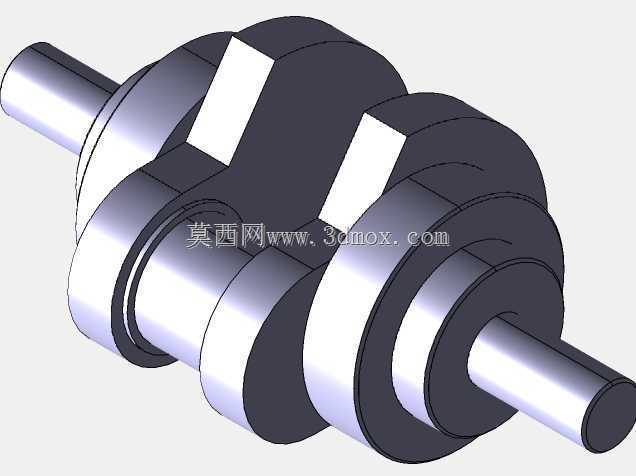

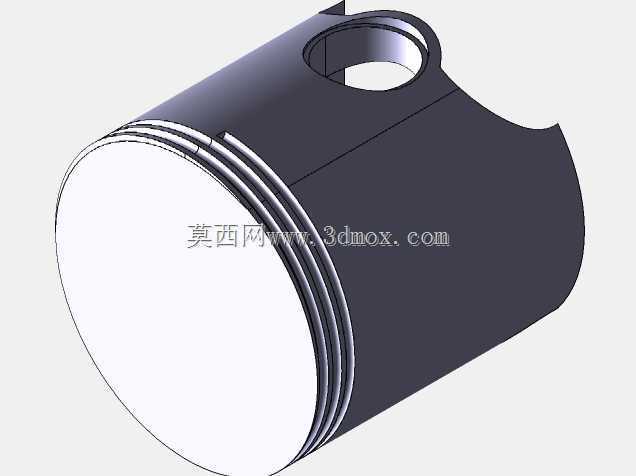

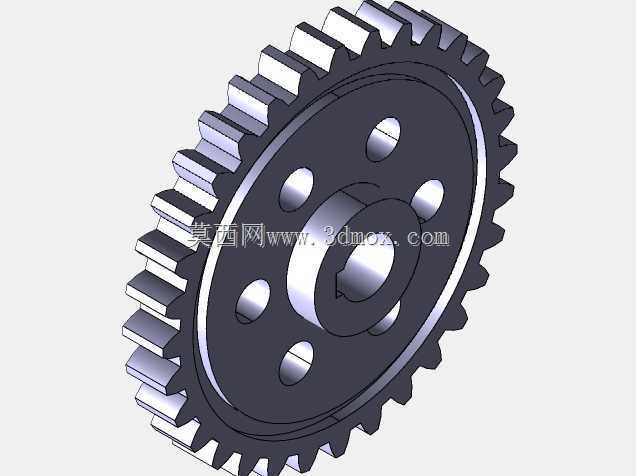

　　设计思路上完全遵循成熟单缸机的结构逻辑，没有做冗余的异形结构改动：曲轴采用整体式曲柄结构，平衡块与曲柄臂一体化设计，可抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运行振动；传动齿轮采用直齿圆柱齿轮设计，加工难度低、传动无轴向力，适配小功率场景下的传动需求，齿形参数按照标准模数设置，啮合重合度满足平稳传动要求；活塞部分保留了活塞环槽的结构特征，可直观展示气环、油环的安装位置，还原气缸密封的结构原理；两侧的导向杆结构用于模拟缸体的安装定位基准，明确了动力单元与外部机架连接的安装点位。

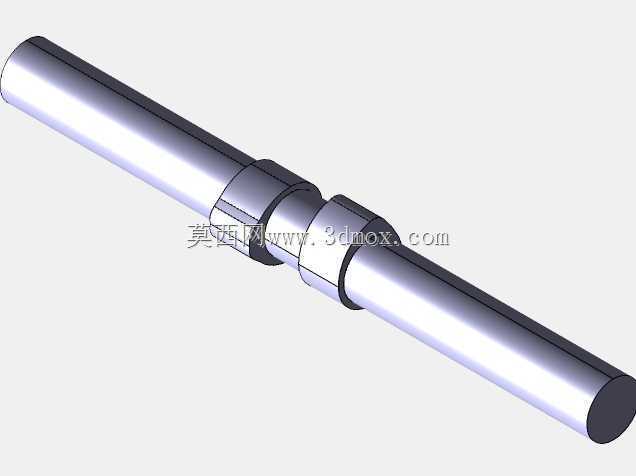

　　从安装边界来看，整套结构的轴向尺寸以曲轴主轴颈的两个端面为极限边界，径向尺寸以齿轮齿顶圆、曲柄旋转的最大外圆为包络边界，安装时需预留出连杆摆动的空间余量，避免运动过程中与缸体、机架发生干涉。输出轴的轴径、键槽尺寸都按照通用小功率输出标准设计，可直接匹配联轴器、带轮等外接传动件，不需要额外做结构改制。建模时对所有配合面做了简化处理，去掉了不影响结构原理的细小倒角、工艺螺纹等特征，既保留了核心结构的完整性，又降低了模型的数据量，方便在不同三维软件之间导入导出，不会出现特征丢失的问题。

　　对于结构设计从业者来说，这套模型可以作为单缸动力结构的基础模板，在开发适配不同场景的小型动力设备时，可直接调整缸径、行程、齿轮传动比等参数，快速生成适配目标功率的结构方案，省去从零开始建模的重复工作；对于教学场景来说，模型可拆解为活塞组件、连杆组件、曲轴组件、齿轮传动组件四个独立模块，能够直观展示各部件的装配关系与运动逻辑，帮助初学者快速理解内燃机的核心工作原理；在做设备选型时，也可以通过模型的虚拟装配，提前验证动力单元与整机其他部件的安装匹配度，减少物理样机试制阶段的干涉问题，缩短研发周期。
