内齿圈配合行星轮系日月齿轮传动结构

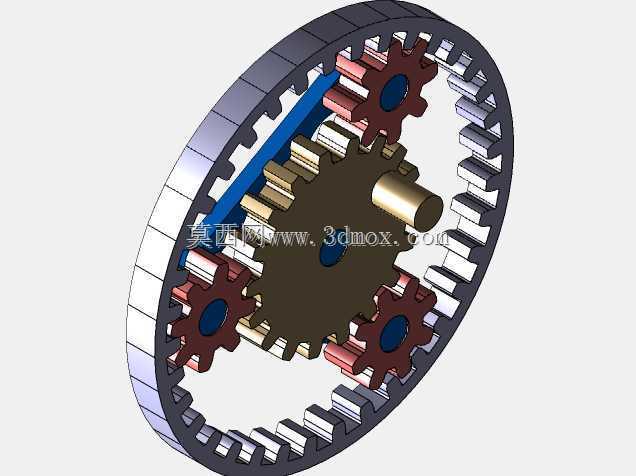

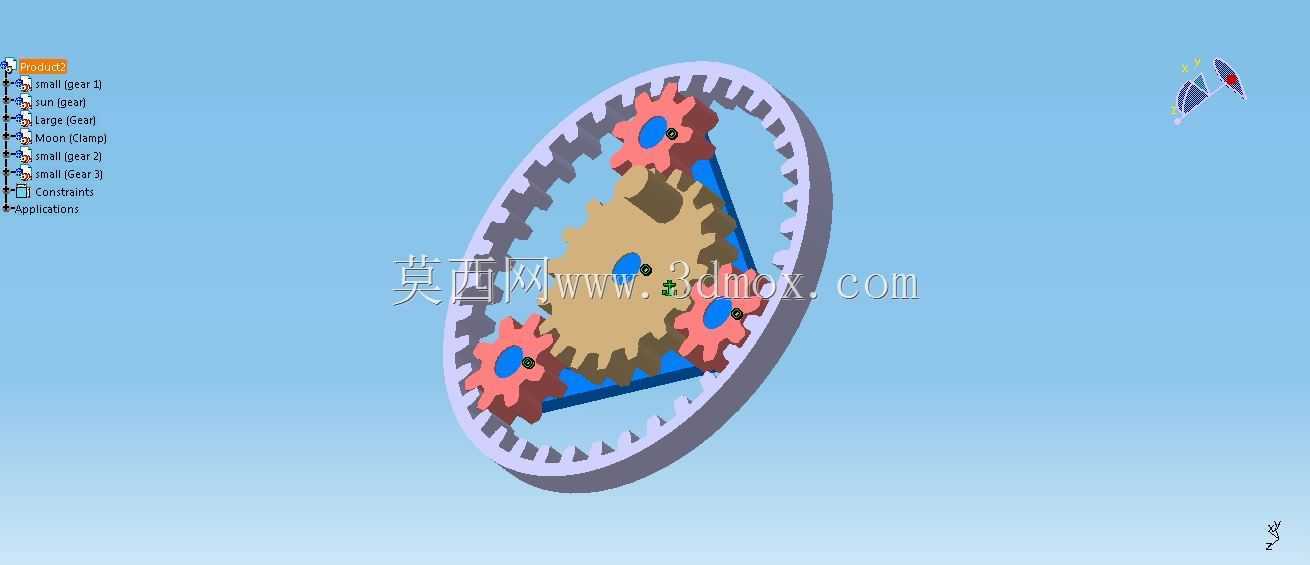

　　这套行星结构的齿轮组件，在小空间大传动比的动力传递场景里适配性极强，常见于小型精密传动工位、紧凑型减速模块、需要同轴输入输出的传动链路中，区别于普通定轴轮系的排布，它把中心太阳轮、多组对称布置的行星轮、外侧固定内齿圈整合在同一安装平面内，不需要额外拓展轴向空间就能实现稳定的减速传动，整套组件的啮合副全部在封闭的齿圈轮廓内运行，传动过程中润滑脂留存性更好，也能避免外部碎屑直接进入啮合区域打坏齿面。

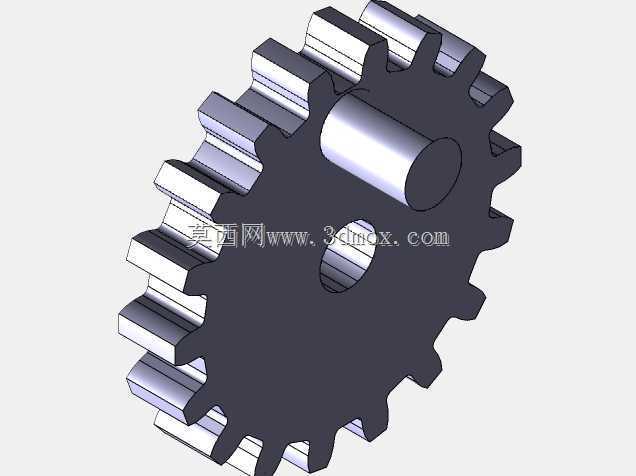

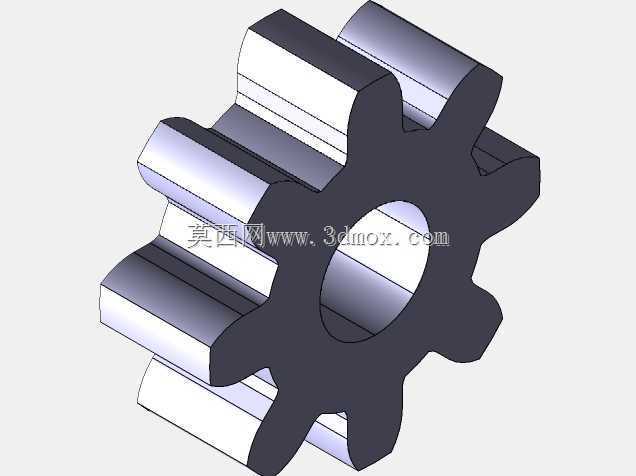

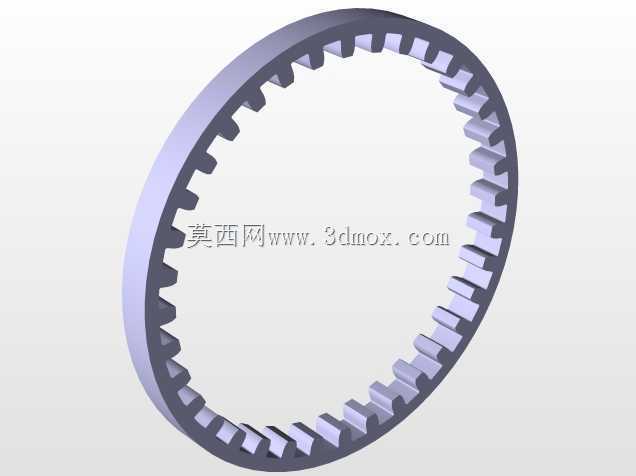

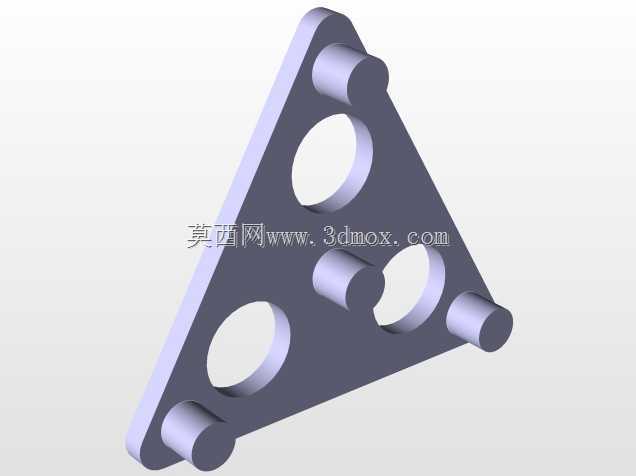

　　从实际装配的边界来看，整套结构的安装基准是固定内齿圈的外侧安装止口，三个行星轮通过销轴固定在同一三角形行星架上，行星架作为动力输出端，中心太阳轮直接对接动力输入轴，所有齿轮的齿形都采用标准渐开线圆柱直齿设计，啮合侧隙控制在常规传动的合理区间，既不会因为侧隙过小出现卡滞、运转发热的问题，也不会因为侧隙过大导致传动回差超标，影响传动精度。设计时优先考虑了载荷的均匀分配，三个行星轮呈120度对称排布，运转过程中径向力可以互相抵消，输入轴和输出轴的轴承载荷比单齿轮传动结构降低近六成，能有效延长支撑轴承的使用寿命，也减少了运转过程中的振动和噪音。

　　在功能实现上，这套结构固定外侧内齿圈时，动力从中心太阳轮输入，通过三个行星轮的自转加公转，带动行星架输出低转速大扭矩的动力；如果固定行星架，也可以实现内齿圈和太阳轮之间的反向传动，适配不同的传动链路需求，不需要额外改动安装接口就能切换传动模式。齿圈的内齿和外圆做了同轴度公差约束，安装时只要以外圆为基准定位，就能保证所有啮合副的中心距符合设计要求，不需要反复调整齿轮啮合位置，降低了现场装配的难度。行星轮的销轴和行星架的安装孔采用过渡配合，销轴端部做了限位挡圈槽，装配后加装轴用挡圈就能防止行星轮运转过程中销轴窜动脱出，不需要额外设计复杂的限位结构。

　　实际应用中，这类结构常被用在小型自动化设备的进给传动、精密仪器的调节机构、小型动力头的减速模块里，因为整体结构扁平，轴向尺寸紧凑，在安装空间受限的场景下比普通多级圆柱齿轮减速箱更有优势，三个行星轮同时参与啮合，单齿承受的载荷比单对齿轮传动小很多，相同模数和齿宽的条件下，能传递的扭矩比定轴轮系提升一倍以上。设计过程中对所有齿轮的齿顶圆、齿根圆做了干涉校验，行星架转动到任意角度时，行星轮的齿顶都不会和太阳轮、内齿圈的非啮合齿面发生剐蹭，行星架的三角形支撑板边缘也做了倒角处理，避免运转过程中剐蹭齿圈端面或者输入轴的轴套。

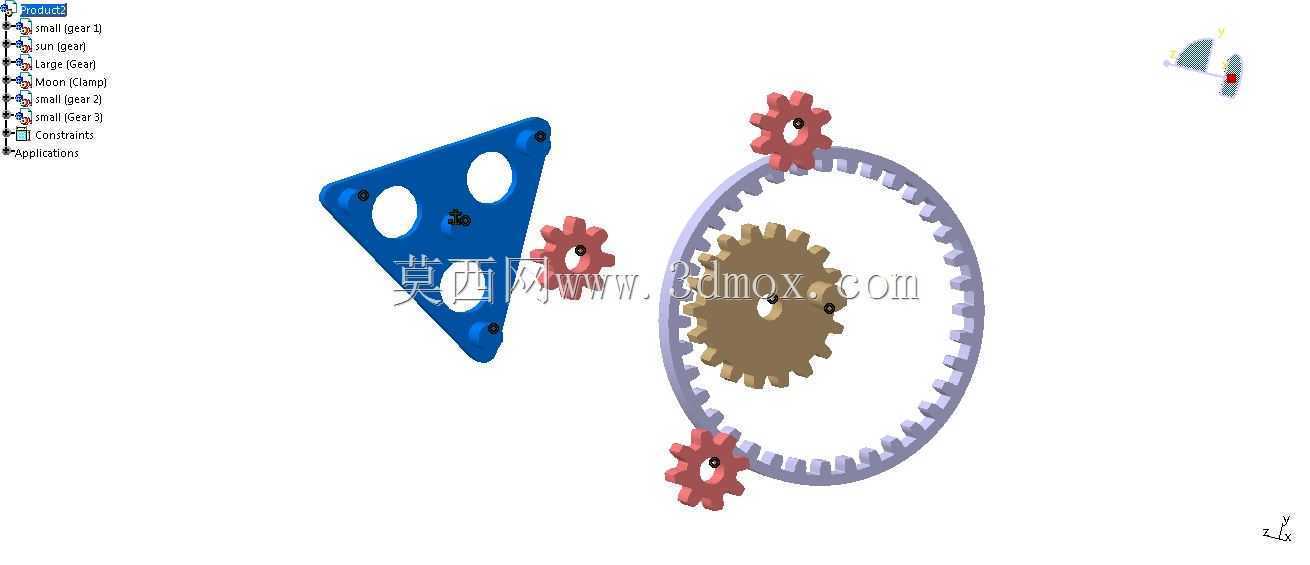

　　从维护角度来说，这套结构的拆解非常方便，只要拆掉内齿圈端盖的固定螺丝，就能依次取出行星架、行星轮和太阳轮，检查齿面磨损情况或者补充润滑脂，不需要完全拆解整个设备的传动链路，日常维护的工作量很小。齿轮的材料选型适配常规工况即可，普通载荷场景下采用45号钢调质处理就能满足强度要求，有耐磨需求的场景可以对齿面做高频淬火处理，提升齿面硬度，延长使用寿命；如果是低载荷的轻量传动场景，也可以采用POM或者尼龙材质加工，进一步降低运转噪音和整体重量，适配消费类电子、小型民用设备的传动需求。
