内啮合行星齿圈传动构件结构设计

　　在自动变速器、精密减速装置的传动链路设计中，内啮合行星齿圈是决定整套传动系统功率密度、传动平稳性的核心构件，区别于常规外啮合齿轮组的平行轴传动逻辑，这类内齿圈作为行星传动系统的外圈固定或输出构件，需要同时匹配多颗行星轮的外齿啮合，齿形加工精度、齿圈的形位公差直接决定整套行星机构的传动回差、负载承载能力与运行噪音水平。从实际工程应用场景来看，这类内齿圈广泛搭载在乘用车自动变速器、工业伺服行星减速机、风电齿轮箱的低速级传动段，在紧凑安装空间约束下实现大传动比的动力分流传递，相比平行轴齿轮组，同功率等级下行星传动结构的轴向尺寸可缩短40%以上，重量降低30%左右，非常适合对安装空间、整机重量有严格限制的移动设备、精密伺服驱动场景。

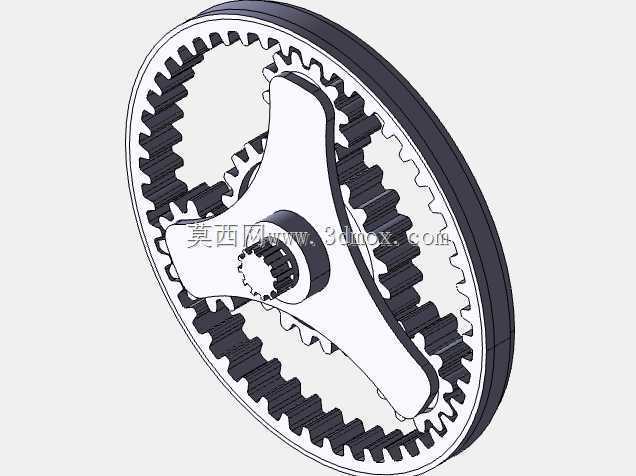

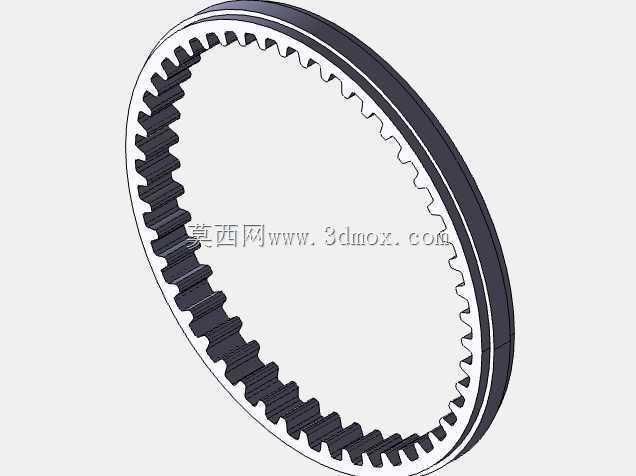

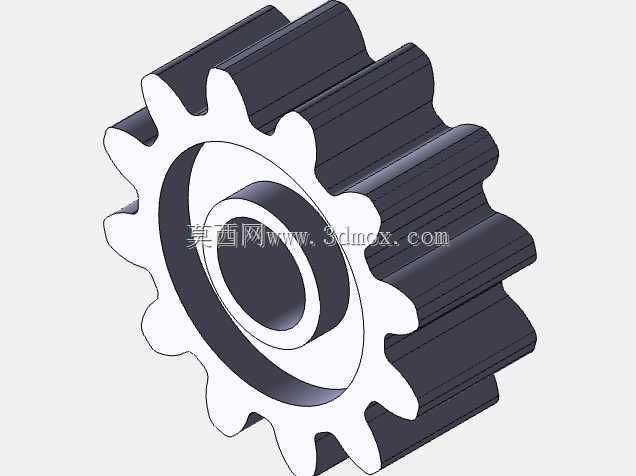

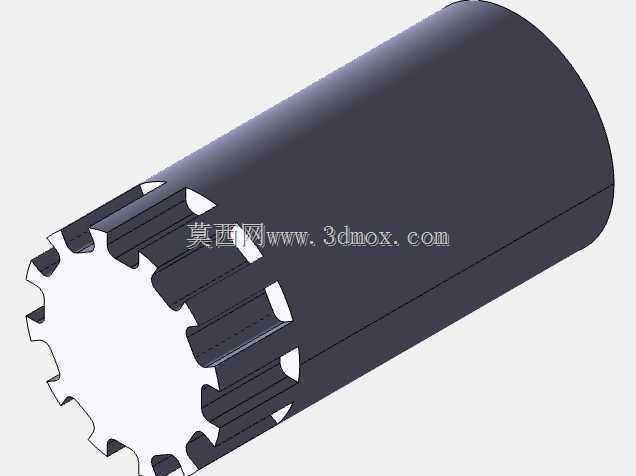

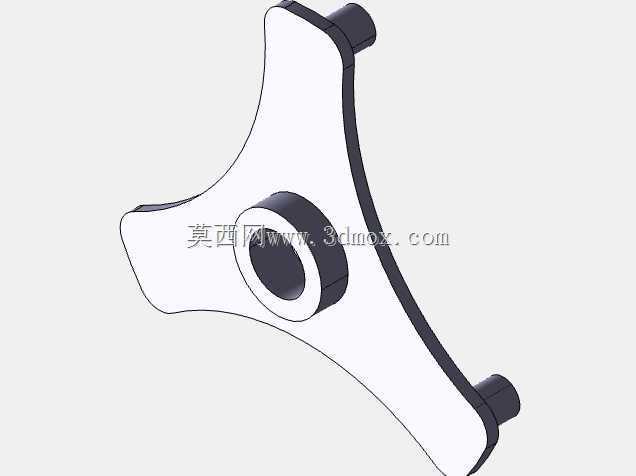

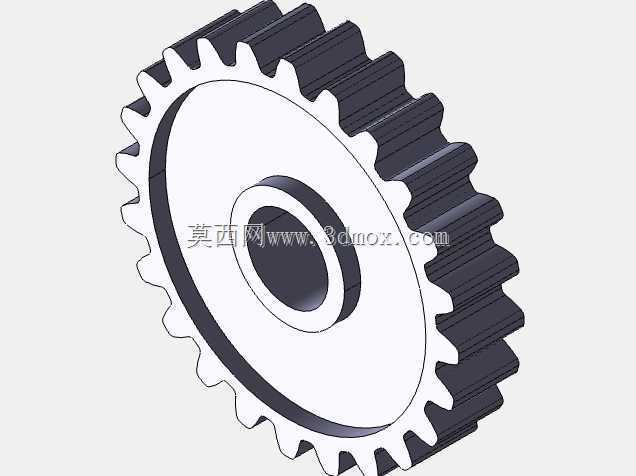

　　从产品功能特性来看，该内齿圈采用渐开线齿形设计，齿向根据应用场景可选择直齿或斜齿结构，本次呈现的直齿内齿圈结构，加工工艺性更好，装配时无需额外调整轴向啮合位置，适合中等转速、大扭矩的传动工况。齿圈的外圈设置有定位止口与安装卡槽，可通过过盈配合、卡簧限位或者螺栓连接的方式与变速器壳体、减速机外壳固定，或者作为输出构件连接输出法兰，将行星架传递的扭矩向外输出。齿部的参数设计需要匹配太阳轮、行星轮的模数、压力角、变位系数，保证多颗行星轮同时啮合时的齿侧间隙均匀，避免出现载荷集中在单颗行星轮上的情况，设计阶段需要通过啮合仿真验证不同负载下的齿面接触应力、齿根弯曲应力，确保在额定冲击负载下不会出现断齿、齿面点蚀的失效问题。

　　从设计思路层面展开，这类内齿圈的建模首先需要确定传动系统的整体参数，根据额定输入扭矩、传动比要求计算齿轮模数，结合行星轮的数量确定内齿圈的分度圆直径、齿顶圆与齿根圆尺寸，建模过程中需要严格控制齿形的渐开线轮廓精度，避免齿形误差导致的啮合卡滞、传动噪音过大问题。齿圈的壁厚设计需要兼顾结构强度与轻量化要求，壁厚过薄会导致热处理后齿圈变形超差，啮合时齿圈形变过大引起传动精度下降；壁厚过厚则会增加不必要的转动惯量，影响传动系统的动态响应速度。安装边界方面，齿圈的外圈定位止口需要与配合的壳体孔保持H7/k6的过渡配合公差，端面的平面度公差需要控制在0.02mm以内，保证装配后齿圈的径向圆跳动、端面圆跳动满足传动精度要求，齿圈的轴向固定结构需要预留足够的热膨胀间隙，避免长时间运行温升后齿圈受热膨胀出现装配应力，导致齿形变形影响传动平稳性。

　　在实际选型匹配过程中，这类内齿圈的材质通常选择20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，芯部保持足够的韧性，能够承受频繁的冲击负载，齿部加工完成后需要进行磨齿工序，将齿形精度控制在6级以上，满足高速低噪传动的要求。针对不同的应用场景，若应用在食品加工、化工设备的传动场景中，还可以选择不锈钢材质做表面钝化处理，提升耐腐蚀能力；若应用在低成本、低负载的民用传动场景中，也可选择工程塑料注塑成型，降低整机成本与运行噪音。建模过程中需要同步考虑加工工艺的可行性，内齿的插齿、拉齿加工退刀槽尺寸需要符合刀具加工要求，避免出现加工干涉，齿圈的棱角位置需要设计合理的倒角，去除加工毛刺，避免装配时划伤配合零件，同时减少热处理过程中的应力集中问题。
