螺旋顶升式机械承重支撑结构

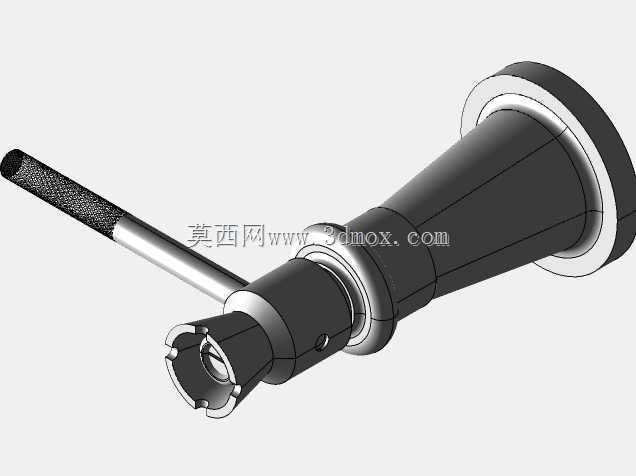

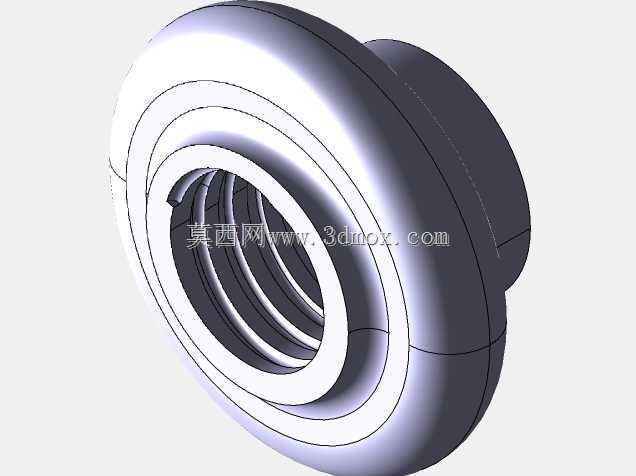

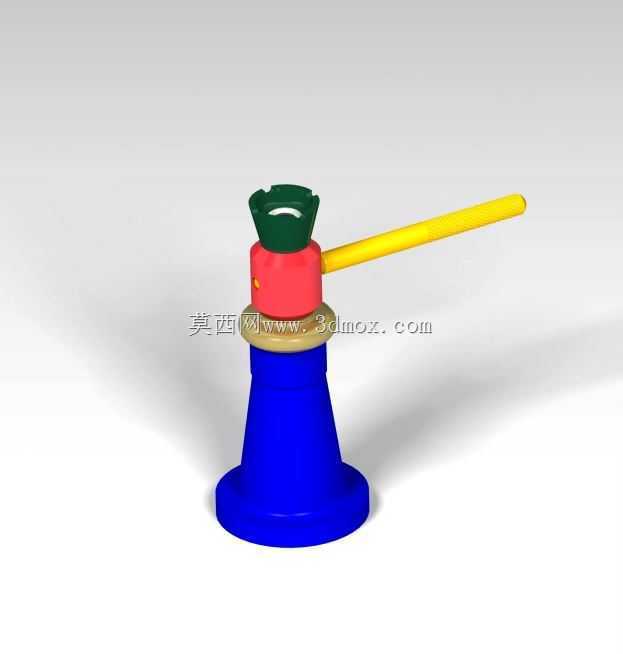

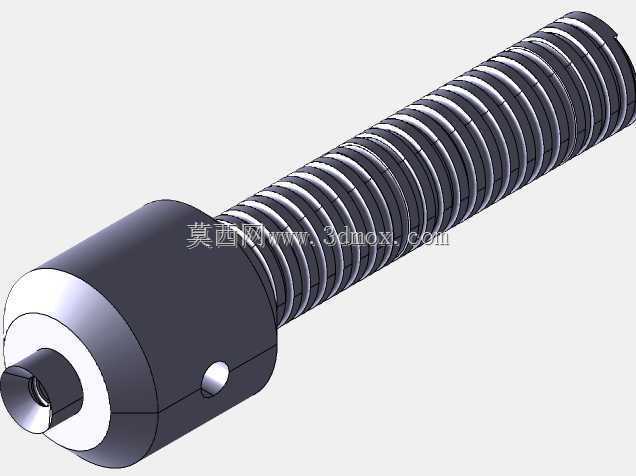

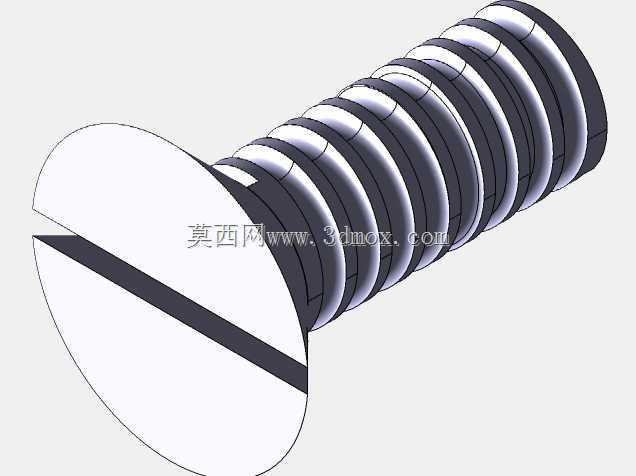

　　在车间设备检修、小型构件顶升、工装定位支撑的日常作业场景里，这类螺旋顶升结构的使用频率远高于同吨位的液压顶升设备，核心原因在于其无密封件依赖、无泄压风险、长期承重无位移的特性，尤其适合需要持续保压支撑的工位，比如钢结构拼装时的标高微调、机床安装时的水平校准、重型货架组装时的临时承重，甚至部分野外无电源场景下的小型车辆换胎作业，都能看到这类结构的实际应用。从结构功能逻辑来看，这套顶升结构完全依靠丝杠螺母副的螺旋传动实现顶升动作，转动外置的操作杆时，扭矩通过杆身传递到顶部的螺母副，带动嵌套在底座内的丝杠做轴向直线运动，顶部的承托帽直接与被支撑工件接触，整个传动过程没有液压介质、没有电气元件，所有受力都通过金属构件的刚性接触传递，只要螺纹副的强度满足载荷要求，就能实现长时间的稳定支撑，不会出现液压设备常见的密封圈老化泄漏、负载缓慢下滑的问题。设计这套结构的时候，首先要核算的是核心螺纹副的参数选择，梯形螺纹是这类承重结构的首选，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，牙根强度更足，能够承受更大的轴向载荷，同时螺纹的导程选择需要兼顾顶升速度和操作力，导程过大会导致单圈顶升行程太长，手动操作时需要施加的扭矩过大，单人操作费力；导程过小则会导致顶升相同高度需要转动更多圈数，作业效率太低，常规中小吨位的手动螺旋顶升结构，导程一般选在6-10mm区间，配合长度合适的操作杆，单人施加15-20kg的操作力就能实现额定载荷的顶升。

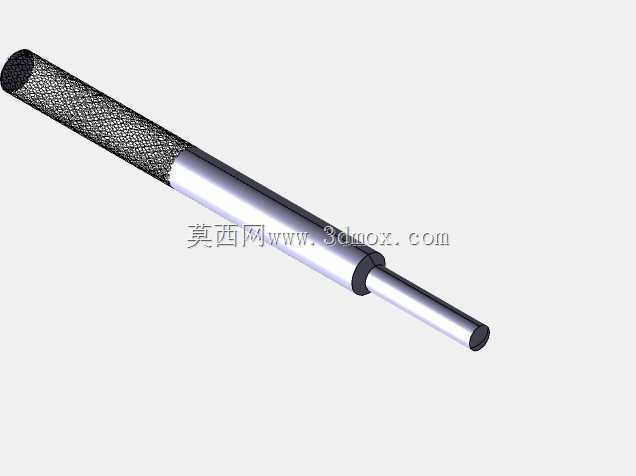

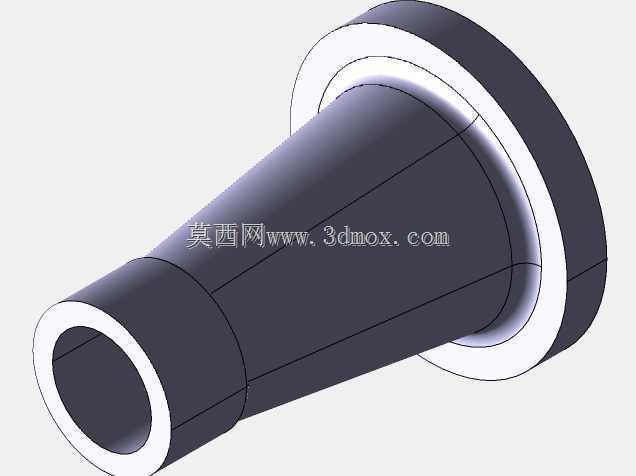

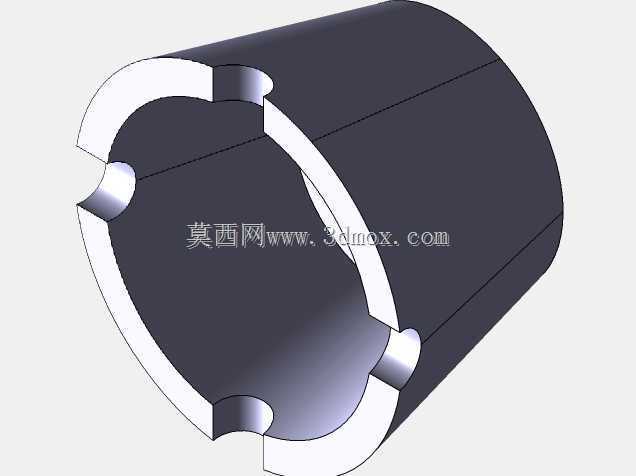

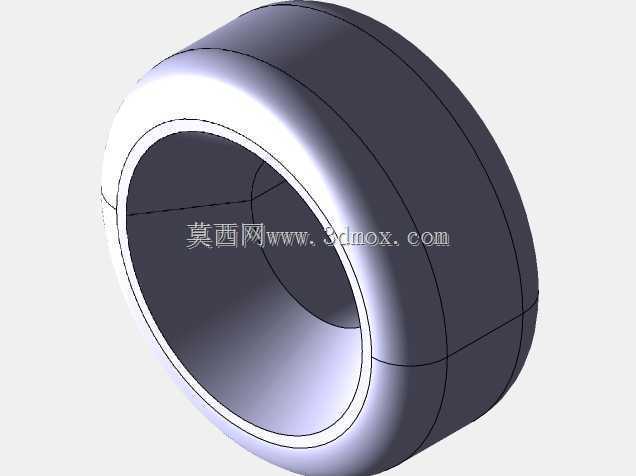

　　底座部分的设计重点是支撑稳定性，整个结构的底座采用下宽上窄的锥台结构，底部的支撑面直径要大于最大顶升高度时的重心偏移范围，避免顶升过程中出现侧翻，底座内部预留足够的丝杠收纳空间，当结构降到最低位置时，丝杠完全收纳在底座腔体内部，既可以缩小整体收纳尺寸，也能给丝杠提供侧向的防护，避免作业过程中杂物磕碰螺纹表面。顶部的承托帽设计有防滑的开槽结构，接触被支撑工件的表面做了滚花或者凹凸槽处理，增大接触摩擦力，防止工件支撑过程中出现滑移，承托帽与丝杠顶端采用活动铰接结构，允许承托帽有小角度的倾斜，适配被支撑面不完全水平的工况，避免出现点接触导致的应力集中或者支撑滑脱。操作杆的设计采用可拆卸式结构，不用的时候可以从螺母副的插孔中抽出，

　　缩小整体存放体积，插孔位置在螺母副的径向对称布置，操作杆可以双向插入，作业空间受限时可以小角度反复转动操作杆，不需要整圈旋转，适配狭窄空间内的作业需求。从安装边界和尺寸适配来看，这类结构的最低收缩高度一般控制在180-220mm，最大顶升高度在120-150mm区间，额定承重覆盖5吨以内的常规作业场景，底座的安装固定不需要额外的地脚螺栓，只要放置在平整坚硬的支撑面上即可，使用时需要保证底座下方的支撑面抗压强度足够，避免承重时底座下陷导致倾斜，顶部承托面与工件的接触位置要尽量对准结构的中心轴线，减少偏心载荷对螺纹副的额外弯矩，延长结构的使用寿命。日常维护层面，这类结构几乎不需要复杂的保养，只需要定期在螺纹副表面涂抹润滑脂，

　　减少螺纹磨损，避免锈蚀即可，相比液压顶升设备每年需要更换液压油、检查密封件的维护成本，这类纯机械结构的全生命周期维护成本不到液压结构的十分之一，也不会出现低温环境下液压油黏度升高导致操作费力、高温环境下密封件老化失效的问题，环境适应性覆盖从零下二十度到零上六十度的常规作业场景。在三维建模过程中，需要重点还原螺纹副的配合间隙、各部件的装配关系，尤其是丝杠与底座的同轴度、螺母副与丝杠的配合公差，操作杆与插孔的间隙配合，这些细节直接影响后续做运动仿真时的真实性，也能为后续的工程图输出、强度校核提供准确的模型基础，建模时底座的锥度、承托帽的防滑槽、操作杆的长度比例都需要符合实际工程应用的尺寸逻辑，不能随意缩放比例导致结构受力逻辑失真。
