螺旋顶升承重螺丝千斤顶结构设计

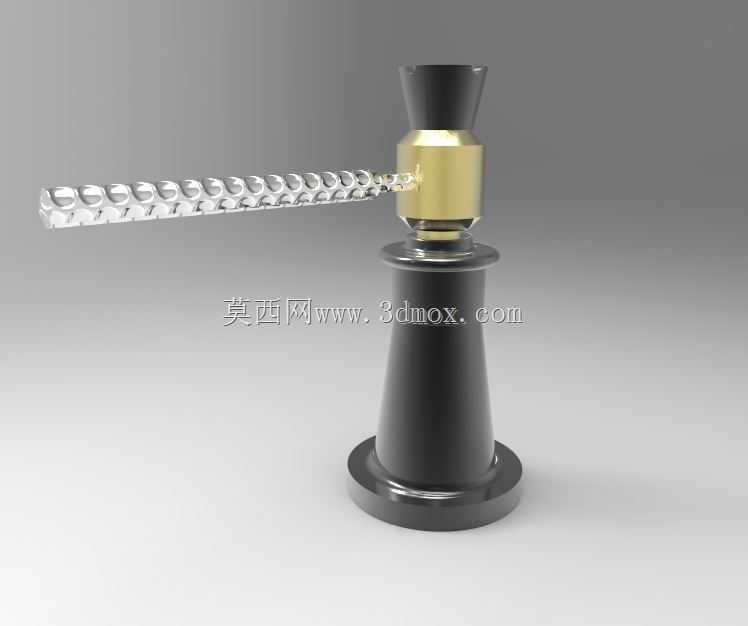

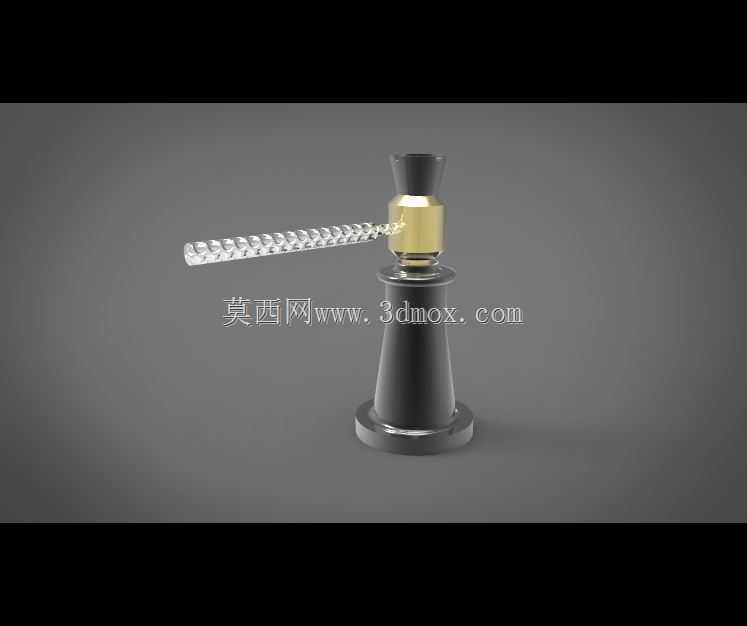

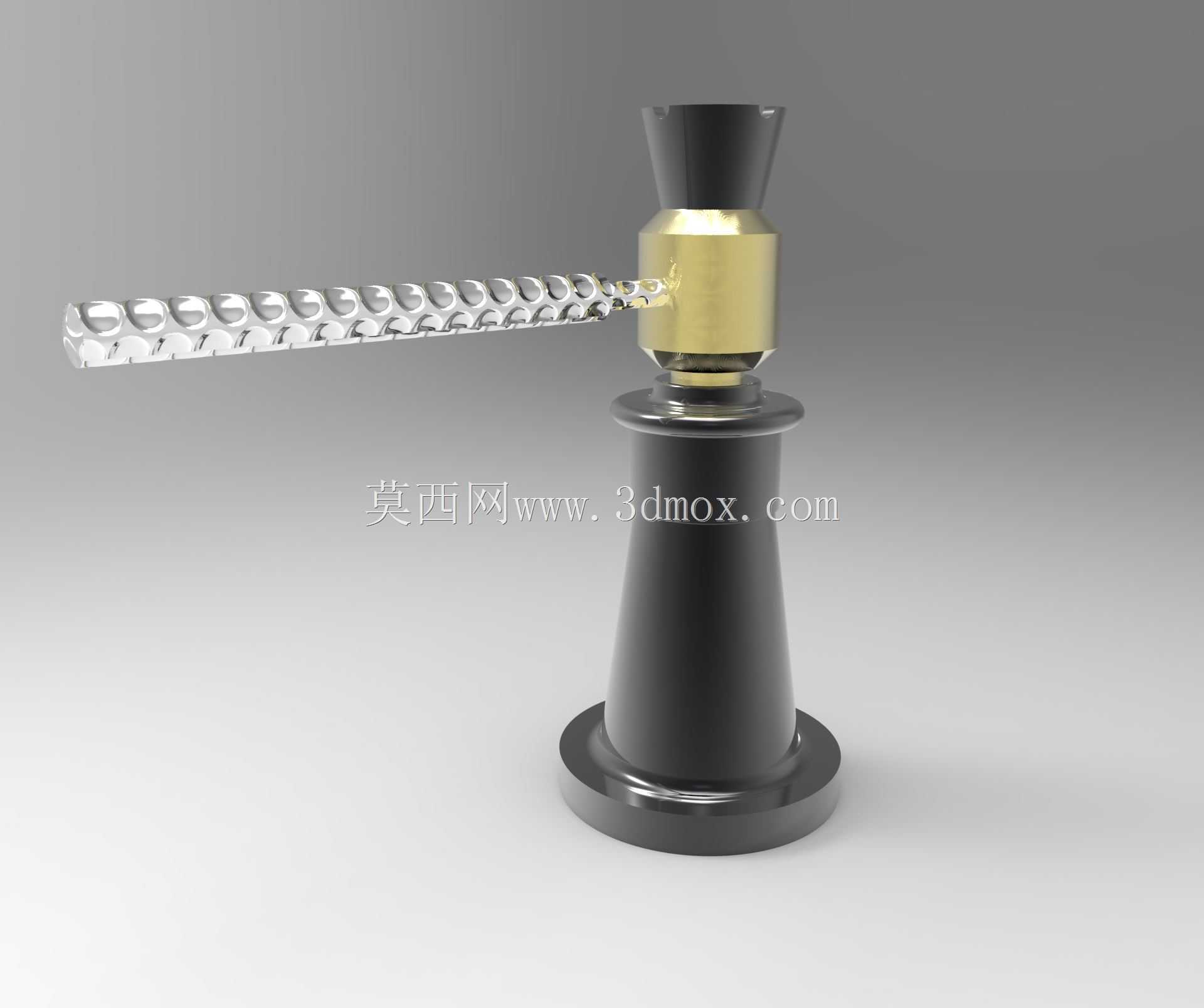

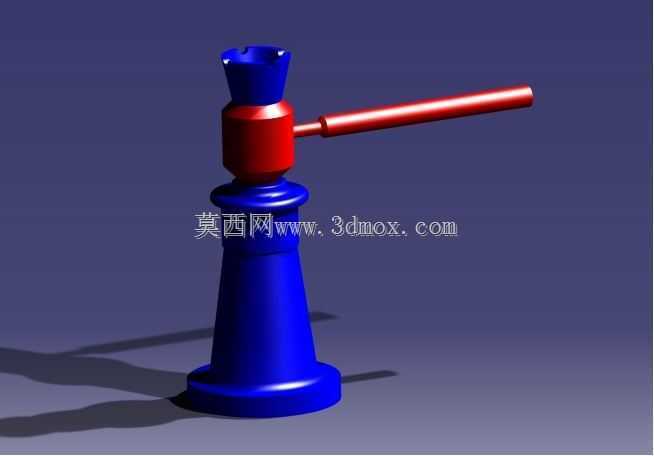

　　在重型设备检修、建筑地基纠偏、车辆应急维修这类需要精准控制顶升高度的作业场景里，螺旋式千斤顶的应用占比一直不低，和液压类顶升设备不同，它不存在密封件老化泄漏、长期承重卸压的问题，只要螺纹副强度足够，就能在顶升到位后长时间保持支撑状态，不需要额外加装机械锁止结构，这一点在野外无动力补给的作业场景里优势格外明显。这款螺丝千斤顶的核心传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，同时牙根强度更优，能承受更大的轴向载荷，螺纹配合面的磨损也更均匀，长期反复使用后不会出现明显的传动间隙，顶升过程的平稳性更容易控制。从结构布局来看，整个千斤顶采用立式同轴设计，底座为大直径圆盘结构，接触面积经过核算，

　　在普通混凝土地面作业时不会出现压痕或者侧倾，底座和螺杆支撑座采用一体加工结构，避免了拼接结构带来的同轴度误差，顶升过程中螺杆不会出现偏磨卡滞的问题。顶部的承重头采用内凹弧面设计，和被顶升物体的接触点能自动找正，不会因为接触面倾斜出现应力集中，承重头和螺杆顶端之间设置了推力轴承，转动操作杆的时候承重头不会跟着螺杆一起转动，避免顶升过程中刮蹭被支撑设备的底面。操作杆采用穿杆式设计，不需要额外配套棘轮或者专用手柄，现场找一根合适直径的钢管就能穿入螺杆顶部的驱动套里转动，操作力经过螺纹副的减速放大，普通人就能输出数吨的顶升力，不需要额外的动力源。设计过程中首先核算了螺纹副的接触应力，按照额定顶升载荷的1.5倍做安全余量校核，

　　螺纹的旋合圈数控制在8-10圈，避免圈数过多导致载荷分布不均，最上端几圈螺纹提前做了应力卸荷槽，减少应力集中导致的螺纹断裂风险。螺杆的导向段长度和直径比控制在3:1，顶升全行程过程中导向段始终和底座的导向套配合，不会出现螺杆伸出过长导致的失稳弯曲问题，导向套内壁开有储油槽，加注一次润滑脂就能满足上百次顶升作业的润滑需求，不需要频繁维护。安装边界方面，这款千斤顶的收拢状态高度较低，能塞进间隙比较小的设备底部，最大顶升行程覆盖了日常检修作业的常用高度范围，不需要额外加装垫高垫块，底座的直径尺寸经过优化，既保证了支撑稳定性，又不会因为尺寸过大无法伸入狭窄的支撑位。实际使用的时候，只需要将底座平稳放置在坚实的支撑面上，

　　转动操作杆让顶部承重头贴紧被顶升物体，继续均匀转动操作杆就能平稳抬升重物，顶升过程中可以随时停在任意高度，因为螺纹副的自锁特性，不会出现自动回落的问题，下降的时候反向转动操作杆就能控制下降速度，不会像液压千斤顶那样出现突然下降的风险。和同类螺旋千斤顶相比，这款结构没有多余的复杂零件，全部零件都可以采用常规的机械加工工艺制作，螺杆采用中碳钢调质处理，表面螺纹经过淬火处理提高耐磨性，底座采用铸钢件加工，承重头采用合金钢锻造，整体的可靠性很高，即使在粉尘、潮湿的恶劣作业环境里，也不会因为细小颗粒进入配合面导致卡滞，日常维护只需要定期清理螺纹表面的污物，加注润滑脂就能长期使用。在建筑施工领域，它可以用来支撑临时搭建的模板支架，调整模板的水平度；在设备安装现场，它可以用来精调大型设备的安装标高，配合水平仪就能把设备的水平度控制在毫米级；在车辆维修场景里，它可以长时间支撑举升后的车辆，配合安全支架使用能大幅提升作业安全性，不会因为液压系统泄漏导致车辆坠落。整个结构的传动路径非常直接，操作杆的扭矩通过驱动套传递给螺杆，螺杆通过螺纹副将旋转运动转化为直线顶升运动，推力轴承承受轴向载荷的同时降低转动阻力，所有受力部件的力流路径都是直线传递，没有多余的传力环节，每个部件的受力状态都很明确，做有限元分析的时候能很清晰地看到应力分布，没有明显的应力集中区域，结构冗余量控制得比较合理，不会出现部分部件强度过剩、部分部件强度不足的问题。
