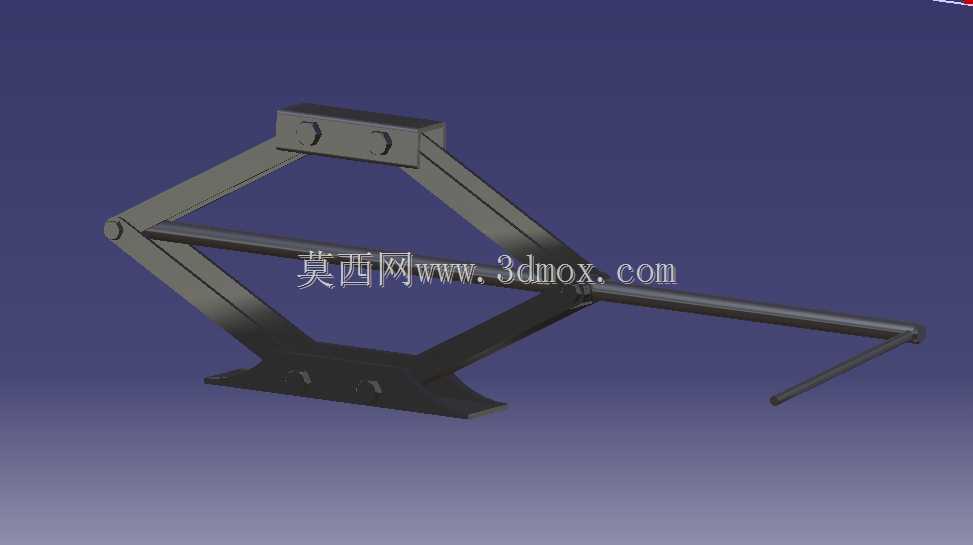

剪式螺旋起重支撑机构三维结构

　　该结构对应车载维修与轻型设备检修中常见的剪式螺旋顶升装置，整体采用左右对称的交叉连杆布局，通过中部螺杆的旋入旋出改变两组剪臂的夹角，进而带动顶部承载平台沿近似竖直方向升降。底部为宽幅支撑座，接触地面或平整工位后可分散载荷，顶部托块用于贴合车辆底盘指定加强筋或设备底梁，避免顶升过程中出现局部滑移。

　　从实际使用场景看，这类机构多用于乘用车换胎、底盘临时检查、轻型工装高度调整以及装配线旁的辅助托举。它不像液压举升设备那样依赖油路和密封件，核心承载路径由螺杆、螺母座、销轴和剪臂组成，结构外露、维护点少，适合随车携带或在空间受限的维修工位使用。操作时，外力通过端部摇柄输入，螺杆转动后推动两侧铰接点相向或反向运动；剪臂夹角变化被转化为平台的升降位移，输入转速较低但能获得较大的机械增益。

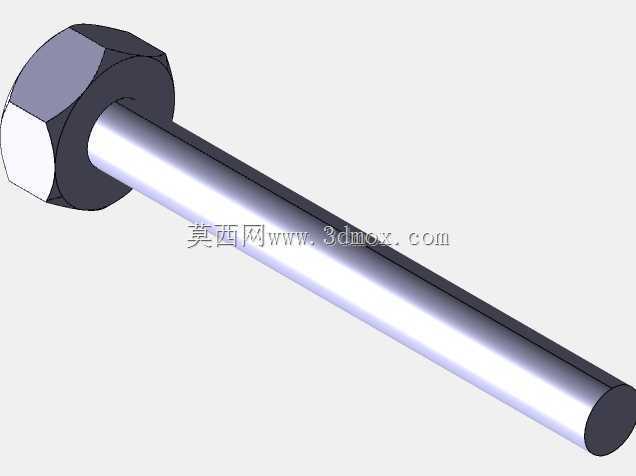

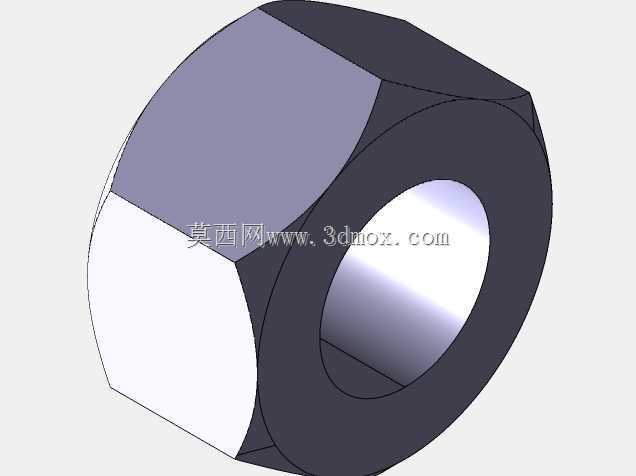

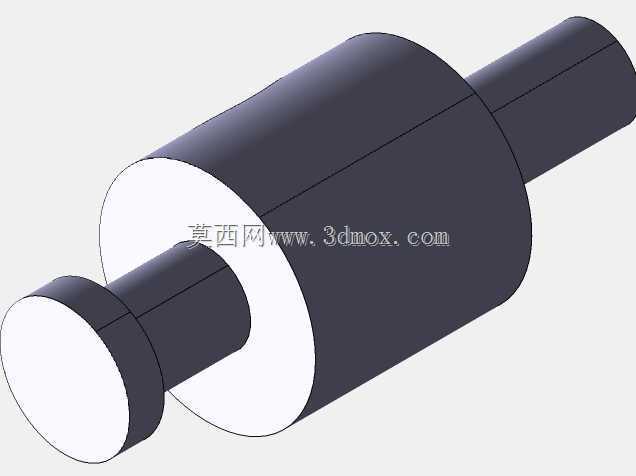

　　建模时需要重点处理交叉连杆的同轴关系和运动干涉。四根主剪臂通过中部销轴形成两组对称铰接，下端与底座铰接，上端与顶部托架或滑块连接；螺杆贯穿两侧螺母座，螺纹旋向通常按左右分段布置，使旋转动作能够同步收拢或展开剪臂。销轴端部、衬套区域和螺母座接触面应保留合理间隙，既反映真实装配关系，也便于在运动校核中观察最小间隙位置。若只按静态外观搭建，容易忽略上滑块在托架滑槽内的平移约束，导致升降轨迹与实物不符。

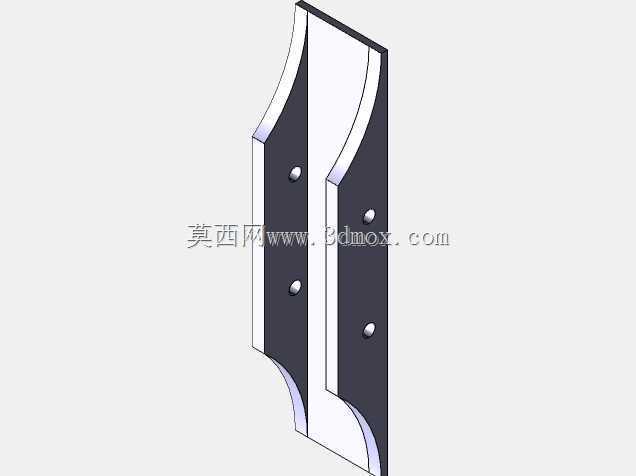

　　外形边界方面，收起状态下机构高度较低，剪臂接近平卧，便于放入车辆工具箱或维修柜；展开至工作高度后，底座宽度和顶部托块间距决定抗倾覆能力，因此模型中应保留底座外伸轮廓、托块宽度以及摇柄回转范围。摇柄并非始终处于同一平面，使用时会绕螺杆轴线旋转，周边若布置箱体、管线或人员站位，需要预留操作空间，尤其在低位顶升时，手柄与地面、底座边缘的距离会明显变小。

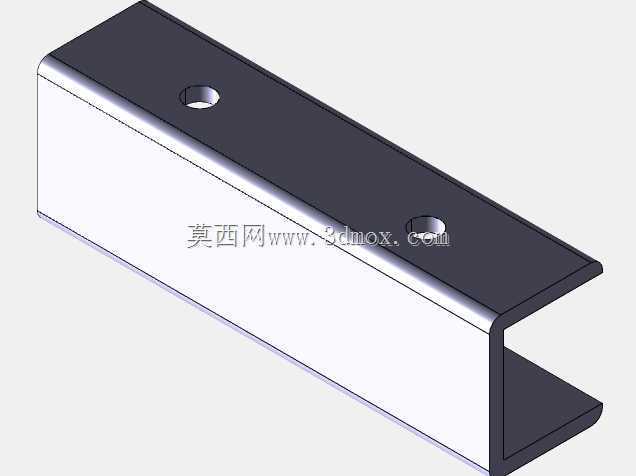

　　结构设计上，剪臂板厚、销轴直径和螺杆规格共同决定额定承载能力。臂体通常采用冲压钢板或焊接板件，中部铰接孔承受反复剪切与挤压，螺母座则将螺杆轴向力转化为剪臂端点的水平推力。顶部托块不宜做成尖锐接触，应设置与底盘梁匹配的凹槽或橡胶垫位置；底部支撑面需要考虑防滑齿或平整垫板，以适应水泥地面、车间环氧地面等不同工况。

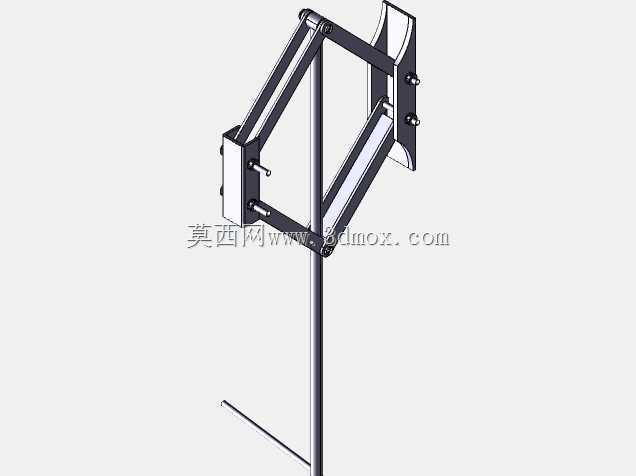

　　在三维装配中，可先建立底座、顶部托架和螺杆中心线，再按对称关系布置剪臂与销轴，最后添加摇柄、锁紧件和限位结构。运动验证时，让螺杆按恒定转速转动，观察顶部平台高度、螺母座位移以及剪臂角度之间的关系；同时检查摇柄整周转动是否与底座、臂体发生碰撞。对于结构设计人员，该模型可用于讲解螺旋传动、连杆增力、铰接约束和稳定性边界；对于选型人员，则可直观看出最低收纳高度、最高顶升位置、支撑 footprint 以及人工操作所需空间，从而判断其是否适合随车应急维修或车间轻型顶升作业。
