差速驱动越障巡检移动机器人结构

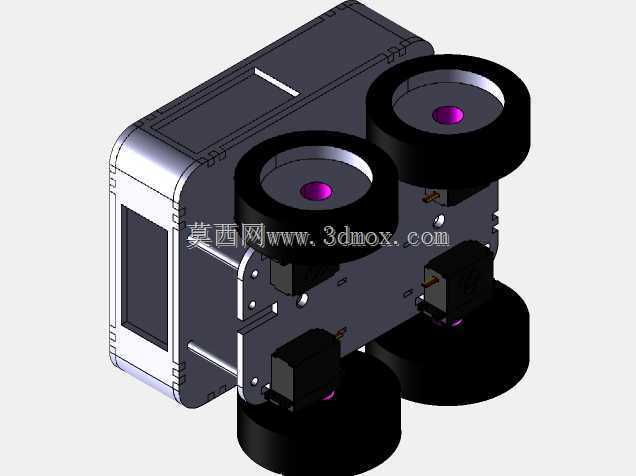

　　这款轮式移动底盘的结构设计，核心面向非平整铺装路面的短途巡检、轻载物料转运场景，在厂区设备巡检、户外园区安防巡查、实验室小型样件转运这类需要频繁跨越线缆槽、地砖接缝、小坡度起伏路面的工况下，相比普通两轮差速的平面移动底盘，越障通过性有明显提升。从结构布局来看，整机采用上下分层的承载逻辑，上层为封闭的电控仓体，采用钣金折弯拼焊的框型结构，侧壁预留了显示屏安装的沉台开口，仓体内部可以容纳主控板、电池组、通讯模块这类核心电控元件，仓体边缘做了圆弧包边处理，既可以降低磕碰时的结构形变风险，也能避免尖锐棱边在装配维护时划伤操作人员。下层为驱动执行层，四组轮组采用对角布置的独立驱动舵机集成结构，每个轮组都可以独立调整俯仰角度，

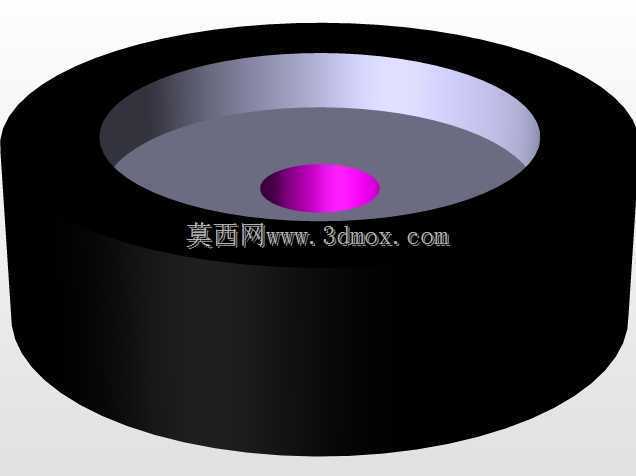

　　在遇到高度不超过轮径三分之一的凸起障碍时，对应位置的舵机可以主动抬升轮体，配合轮面的摩擦力完成越障动作，不需要额外增加悬架结构就能实现基础的地形自适应，相比带独立减震的底盘结构，整体装配复杂度更低，后期维护的备件成本也更可控。设计过程中优先控制了整机的安装边界，横向宽度控制在常规人行通道的最小通行宽度以内，纵向长度预留了上层搭载传感器支架、小型机械爪的安装孔位，仓体顶部的平面做了阵列式的螺纹安装孔，可以根据不同的使用场景快速更换搭载模块，比如加装红外热像仪就可以用于电力设备的温度巡检，加装微型摄像头就可以完成安防巡查任务，加装小型载物平台就可以实现车间内的轻量物料转运。轮体采用轮毂与橡胶胎面分体的设计，胎面做了防滑纹理处理，

　　在环氧地坪、水泥路面、短绒地毯这类常见的室内外地面都能提供足够的抓地力，轮毂中心的安装孔与舵机输出轴采用D型轴配合，避免大扭矩输出时出现轮体打滑空转的问题。走线布局上，所有舵机、轮组驱动电机的线缆都通过下层支撑板的穿线孔引入上层电控仓，仓体内部预留了理线卡扣的安装位，可以避免移动过程中线缆晃动被轮组卷入的风险。从结构强度校核的角度，下层支撑板采用铝合金板材铣削加工，在舵机安装位做了局部加厚处理，承受单侧轮组越障时的冲击载荷不会出现明显形变，上层电控仓的钣金壁厚选取兼顾了结构强度与整机重量控制，满载搭载电池与功能模块后的整机重量控制在单人可以搬运的范围内，方便跨区域转运使用。整机的重心布置尽量靠近几何中心，

　　在爬坡或者单侧轮组抬升越障时，不会出现重心偏移侧翻的问题，静态稳定性测试下，倾斜角度达到25度时仍能保持不倾覆，满足大部分户外非平整路面的通行稳定性要求。轮组的转动间隙在装配时预留了合理的公差范围，既不会因为间隙过大导致行走时出现晃动偏差，也不会因为公差过紧导致舵机负载过大、续航时间缩短。
