轮式带机械臂移动作业小车结构

项目分类:工业机器人 发布时间:2024-10-08 ID:780009
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构
  • 轮式带机械臂移动作业小车结构

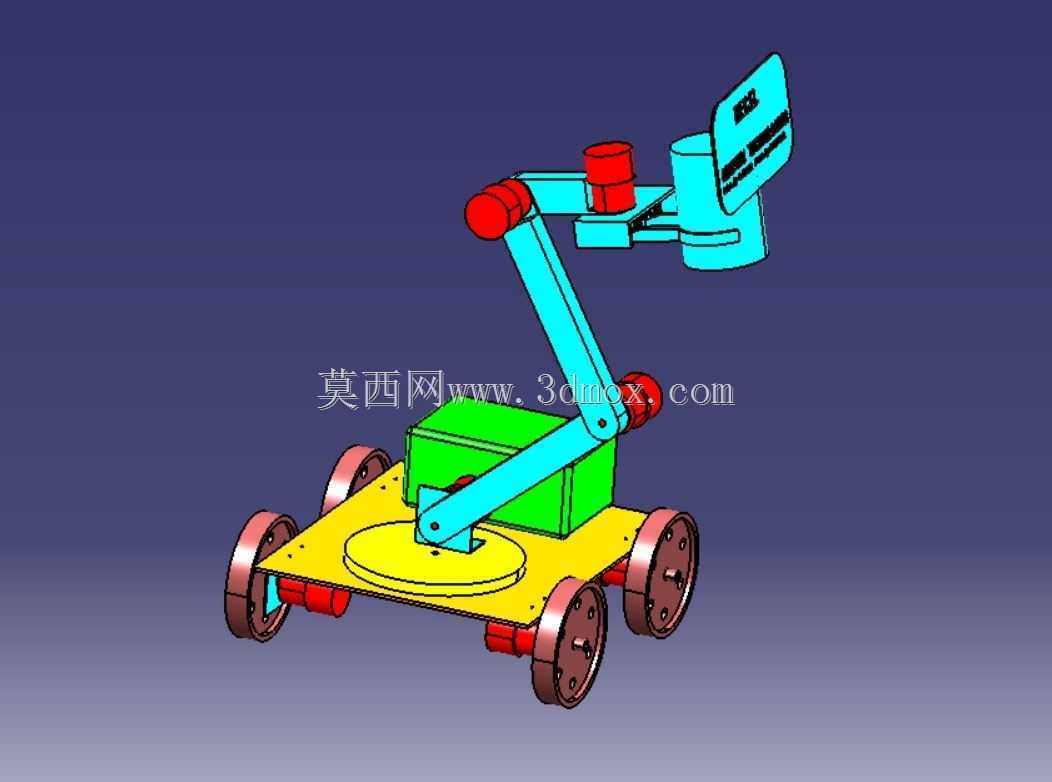

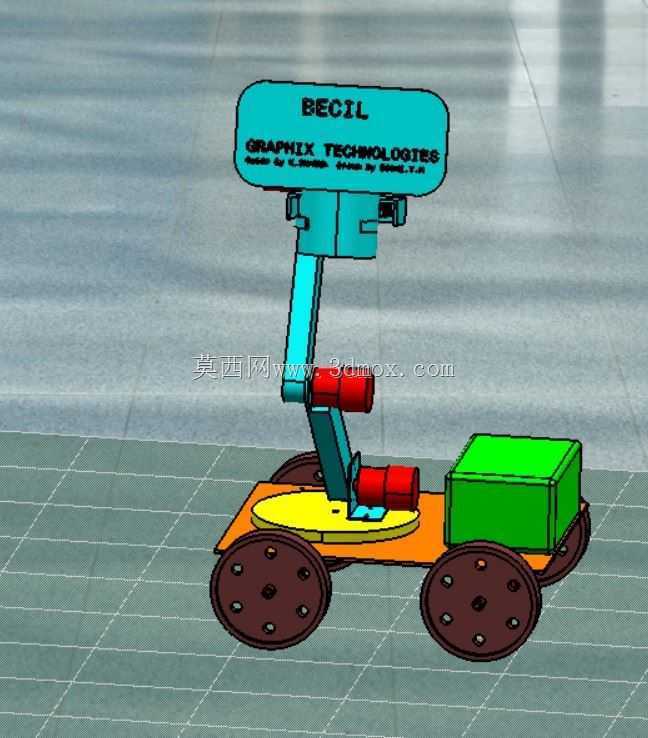

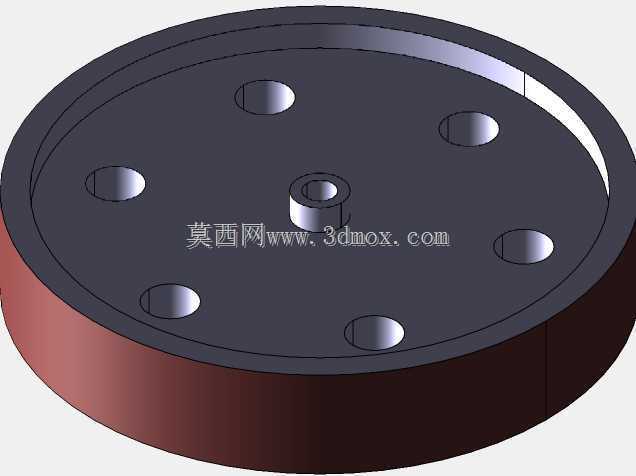

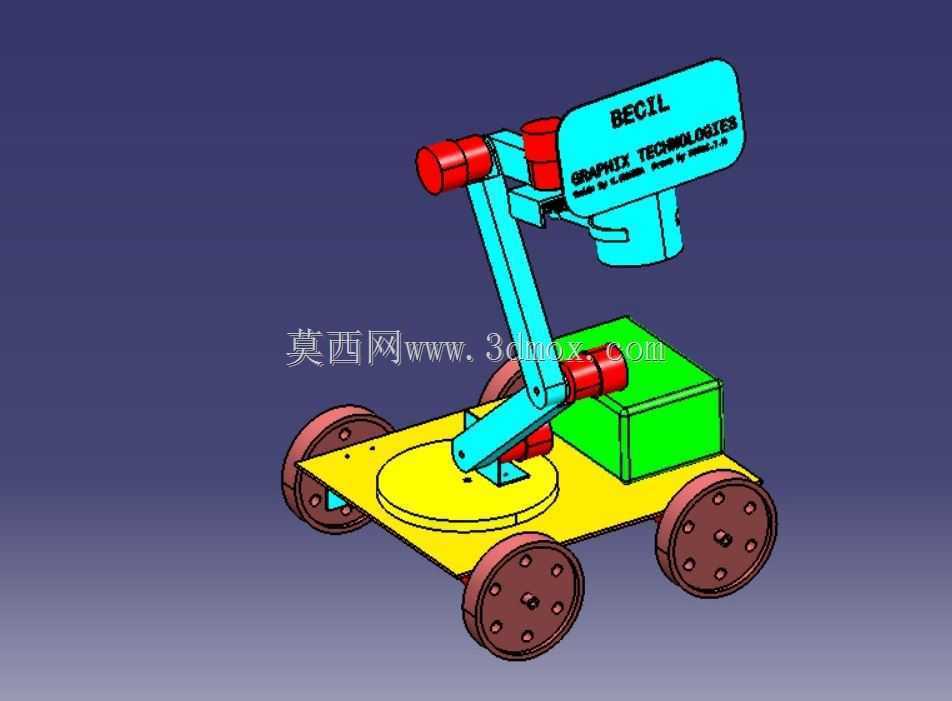

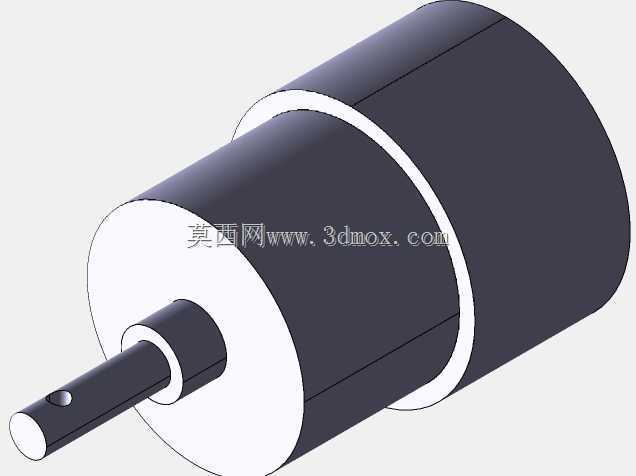

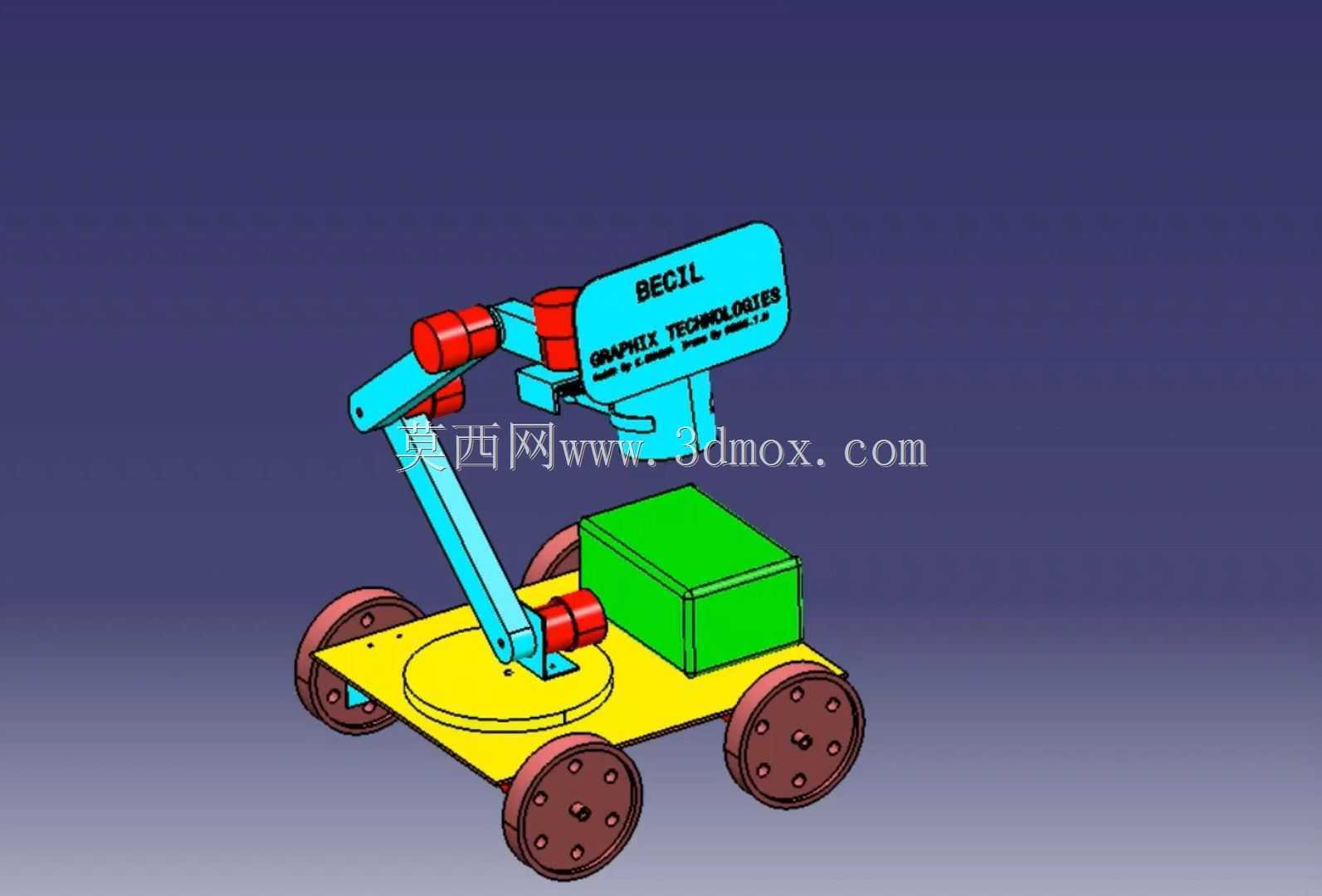

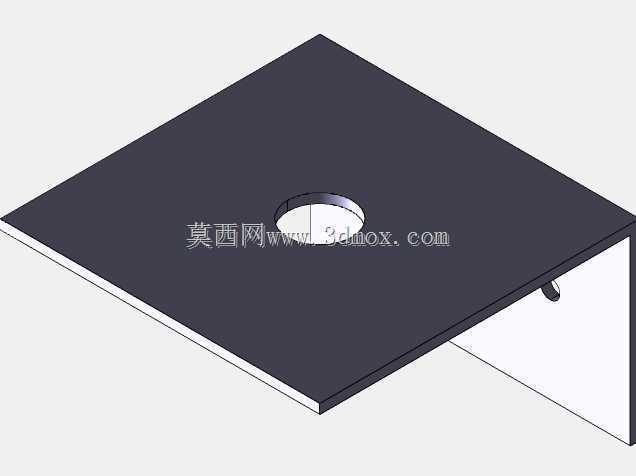

  这款轮式移动作业载体的设计,最初是面向厂区室内巡检、轻量物料转运、工位间辅助上下料这类场景做的方案,区别于固定工位的工业机械臂,它把移动底盘和多自由度操作臂做了集成,解决了固定臂作业半径受限、无法跨工位流转的痛点。从结构布局来看,底盘采用四轮差速驱动形式,四个轮组对称布置在底盘四角,轮系安装座直接固定在底盘底板上,每个轮组配套独立的驱动连接位,预留了驱动电机、减速器的安装空间,轮缘采用带一定粗糙度的硬质材质,适配厂区环氧地坪、硬化水泥地面的通行需求,底盘整体离地间隙控制在合理范围,既能越过车间地面常见的线缆槽、小尺寸台阶接缝,又不会因为重心过高导致转向、启停时侧倾。底盘上层的承载平台做了分区设计,中部靠前位置是机械臂的回转安装座,

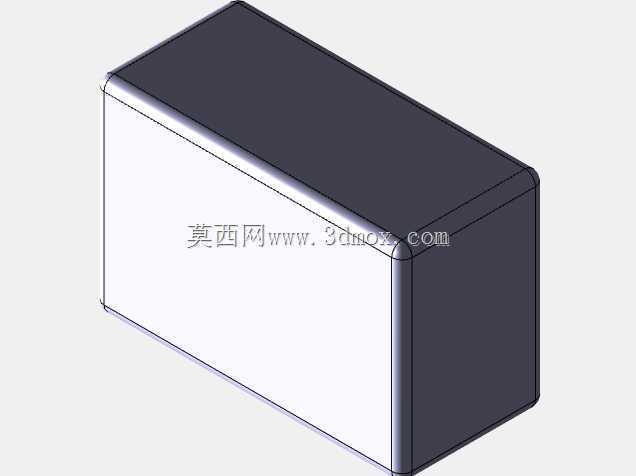

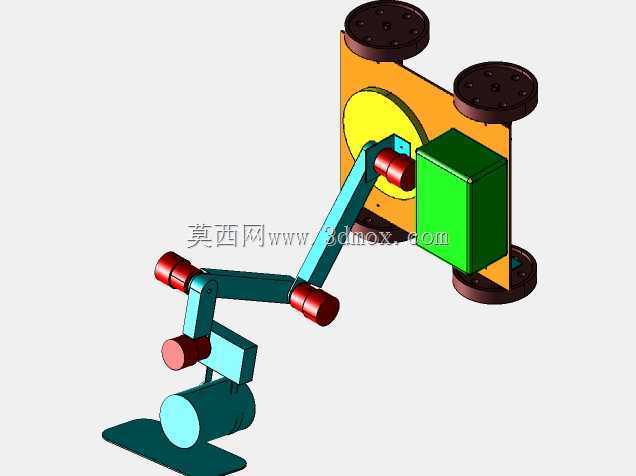

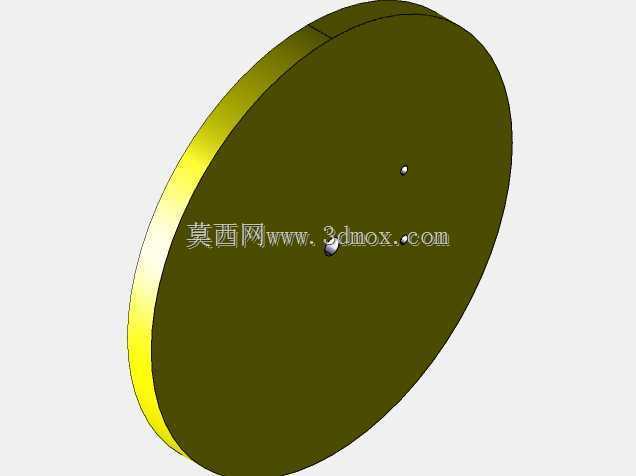

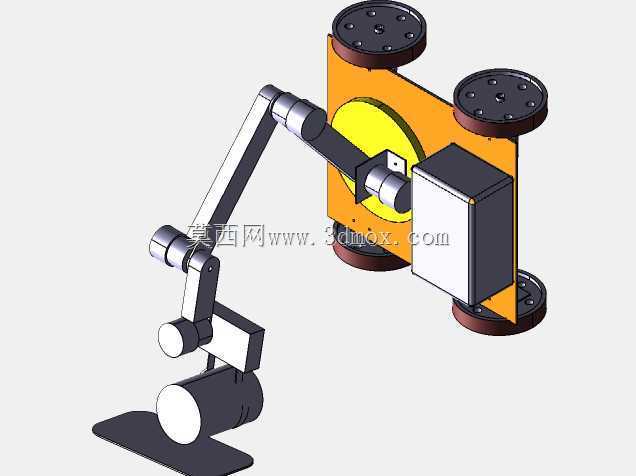

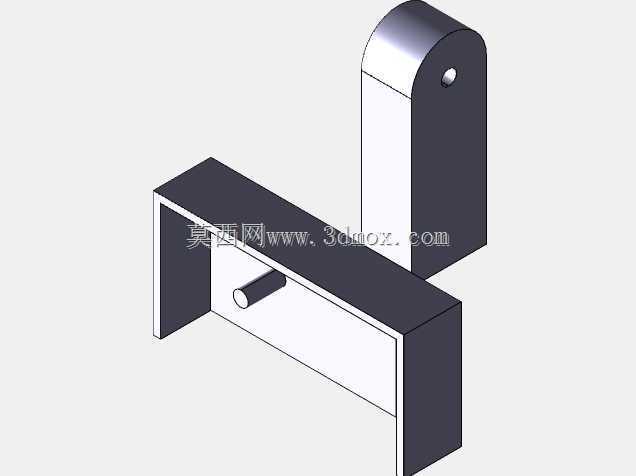

  采用大直径法兰连接结构,底座内置回转支承的安装位,可实现机械臂整体360度水平回转,扩大作业覆盖范围;平台中后部预留了控制模块、动力电源的安装舱位,舱位周边设计了走线槽和固定孔位,方便线束排布和元器件固定,避免移动过程中线束拉扯、元器件移位。搭载的多轴机械臂采用串联关节结构,从底座回转台往上依次是大臂摆动关节、小臂摆动关节、末端执行器回转关节,每个关节处都预留了驱动元件、传动组件的安装空间,关节连接部位做了加强筋结构,保证臂架伸展状态下的结构刚性,减少末端作业的抖动量;臂架主体采用轻量化的结构设计,在保证结构强度的前提下削减了非受力区域的材料厚度,降低臂架自身重量对关节负载的消耗,提升末端可承载的作业重量。

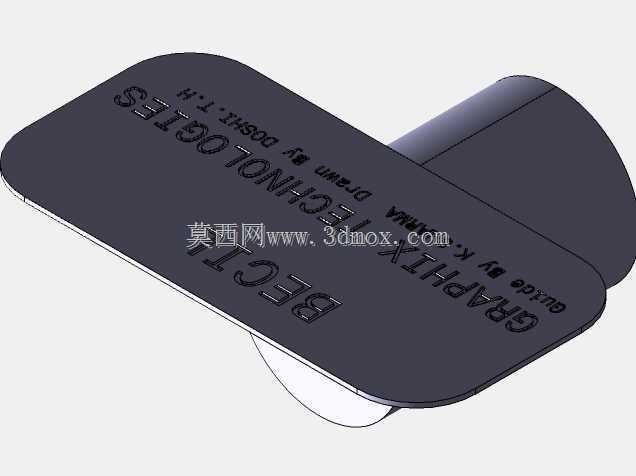

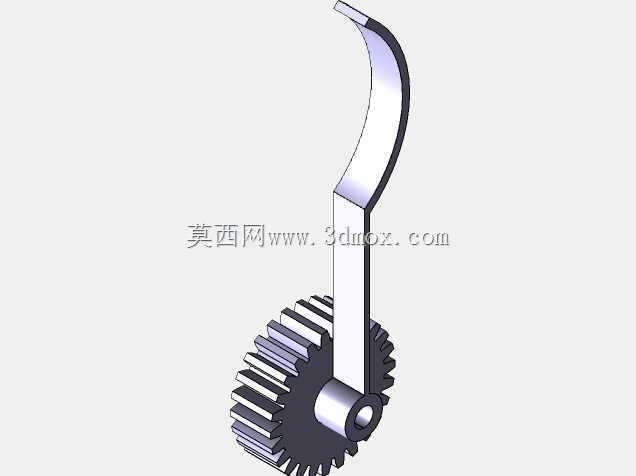

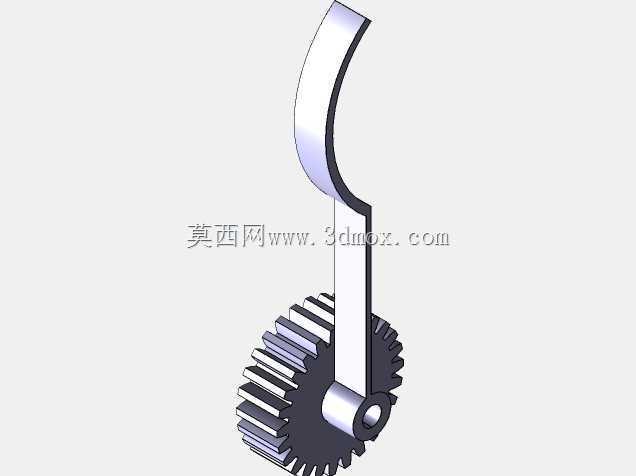

  末端执行器的安装位采用标准连接法兰,可根据不同作业场景快速更换夹爪、检测探头、小型作业工具,适配不同的任务需求,比如搭载视觉检测探头时可完成设备外观巡检、仪表读数识别,搭载小型夹爪时可完成轻量零件的抓取转运、工位物料的上下料辅助。从安装边界来看,整车收拢状态下的外轮廓尺寸适配厂区常见的人行通道宽度,可顺利通过车间设备间的通行间隙,机械臂完全收拢时整体高度低于厂区常见的设备操作台高度,不会在通行过程中与周边设备、管线发生干涉;机械臂最大伸展半径覆盖底盘周边1.2米左右的作业范围,可在不移动整车位置的情况下完成周边工位的作业操作,减少频繁移动带来的定位误差。设计过程中特意对整车重心做了配平计算,将重量较大的电源、

  控制模块布置在底盘中后部,平衡机械臂向前伸展时的前倾力矩,即使机械臂完全伸展到最大作业半径、搭载额定末端负载时,整车的重心投影依然落在四轮支撑面内部,保证作业过程中的稳定性,不会发生倾翻。底盘底板下方预留了传感器安装位,可加装避障传感器、循迹模块,配合上层控制系统实现自主路径规划、自动避障的功能,满足自动化无人作业的升级需求;所有结构件的连接孔位都采用标准规格,方便后期加工制作时的零件采购和装配,关节部位的密封结构预留了密封件安装槽,可适配多尘、少量油污的车间作业环境,减少粉尘、油污进入关节内部影响传动寿命。不同于市面上侧重展示效果的概念模型,这套结构的所有零件连接关系、运动间隙都经过实际校核,装配时不会出现运动干涉,每个活动关节的运动范围都做了机械限位结构,避免关节超行程转动导致的结构损坏,同时限位位置也匹配实际作业的动作需求,不会因为限位设置影响正常作业动作的实现。轮组的安装位置做了可调设计,可根据实际使用场景更换不同直径、不同材质的滚轮,比如在需要静音的场景更换软质包胶轮,在有少量油污的场景更换耐油防滑轮,提升设备的场景适配性。机械臂的走线采用内部穿线的设计方案,所有动力线、信号线都从臂架内部的空腔穿过,避免臂架运动过程中线束外露被剐蹭、拉扯,同时也让整体外观更整洁,减少线束积尘的问题。
