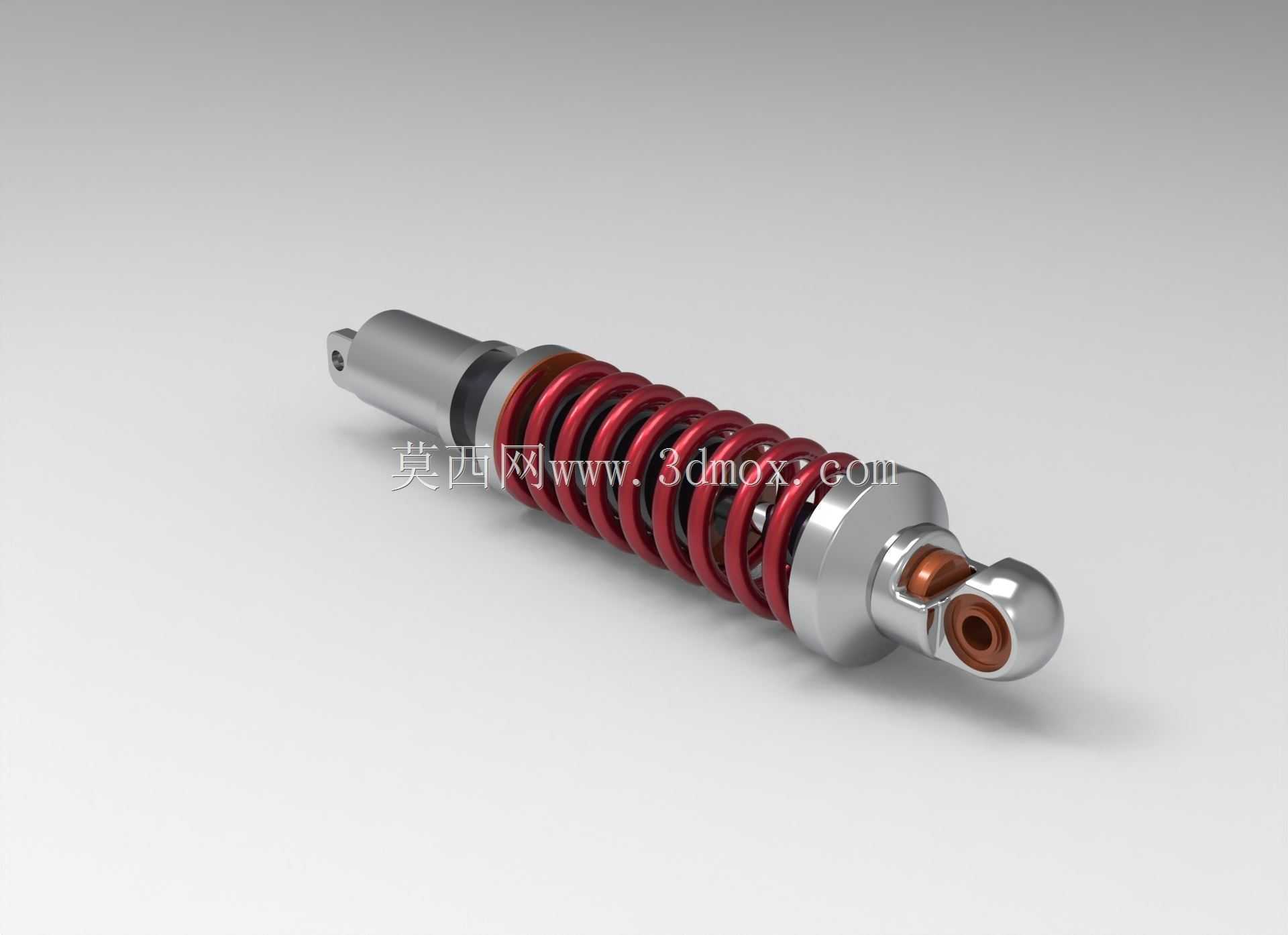

带渲染效果的Catia减震器结构设计

　　在各类需要缓冲吸能的机械结构场景中，减震部件始终是保障设备运行稳定性、延长核心构件使用寿命的关键单元，小到两轮代步车辆的前后悬架，大到工业自动化产线的振动工位缓冲、小型工程机械的行走机构减震，这类螺旋弹簧与阻尼结构结合的减震器都有着极高的应用覆盖率。不同于单纯依靠弹性元件实现缓冲的简易结构，这款减震器在设计阶段就兼顾了弹性支撑与阻尼耗能的双重需求，将金属螺旋弹簧作为主要承载与弹性复位元件，搭配同轴布置的阻尼芯轴结构，能够在承受轴向冲击载荷时，通过弹簧的压缩形变吸收瞬时冲击能量，同时依靠阻尼段的作用耗散振动能量，避免冲击结束后弹簧反复回弹带来的结构持续振动。

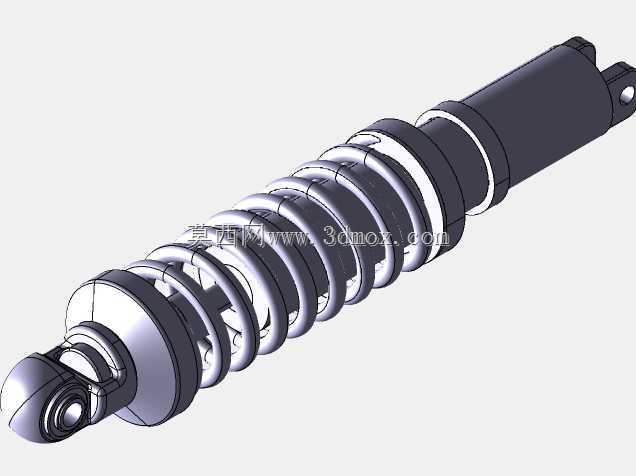

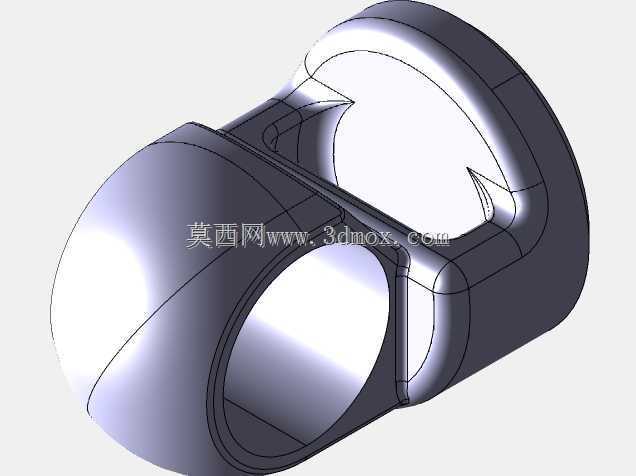

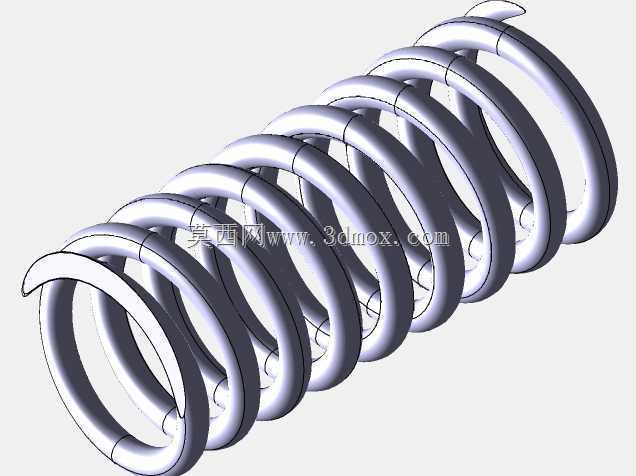

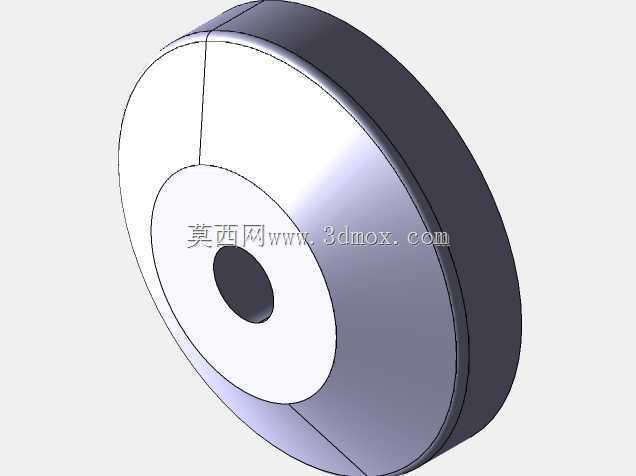

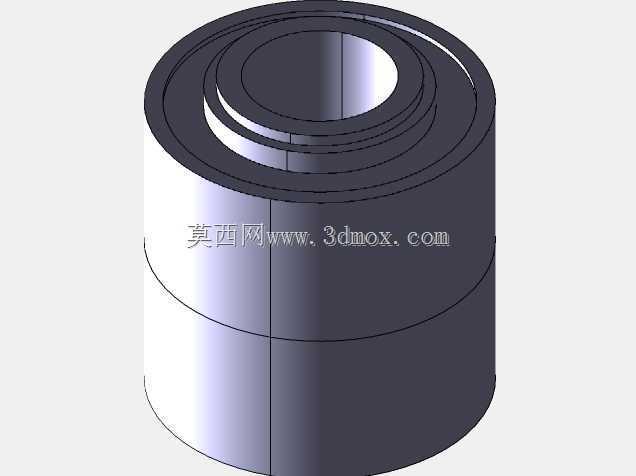

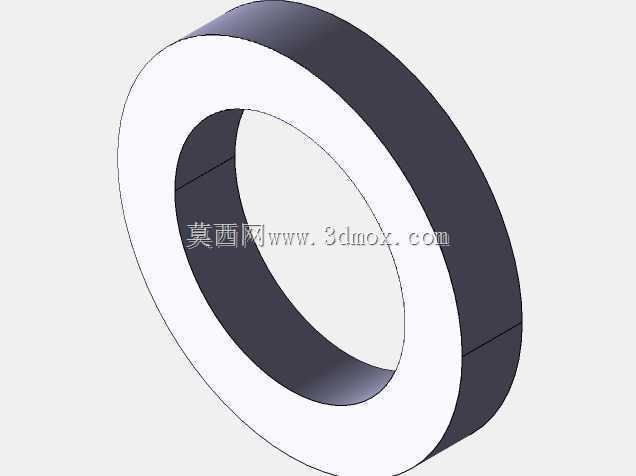

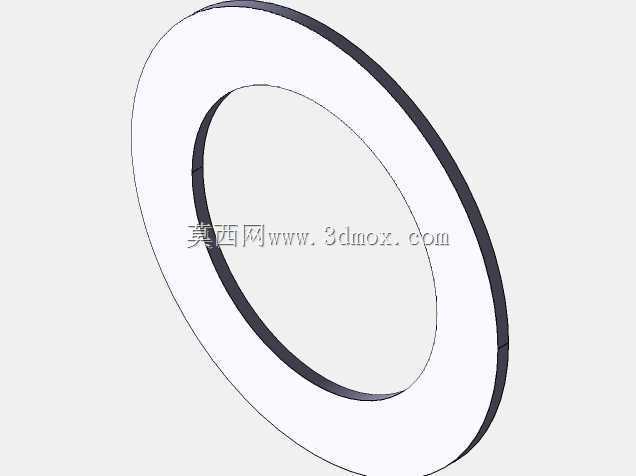

　　从结构设计思路来看，整个减震器采用同轴串联的布局逻辑，上端的球头连接结构是为了适配安装端的多角度摆动需求，在实际装车或设备装配场景中，安装支座往往会随着载荷变化产生微小的角度偏转，球铰结构可以避免减震器在工作过程中承受额外的弯曲应力，防止杆体出现弯曲断裂的失效问题。球头下方依次布置了锁紧螺母、弹簧上端座，螺旋弹簧采用等节距圆柱螺旋结构，弹簧丝表面做了着色处理，既可以在装配过程中快速识别弹簧规格，也能在后期运维检查时直观判断弹簧表面是否出现裂纹、锈蚀等损伤。弹簧的上下两端都设置了与弹簧端面贴合的支撑座，支撑座与阻尼芯轴之间预留了合理的配合间隙，既保证弹簧压缩过程中不会出现径向窜动，也避免了配合过紧导致的卡滞问题。

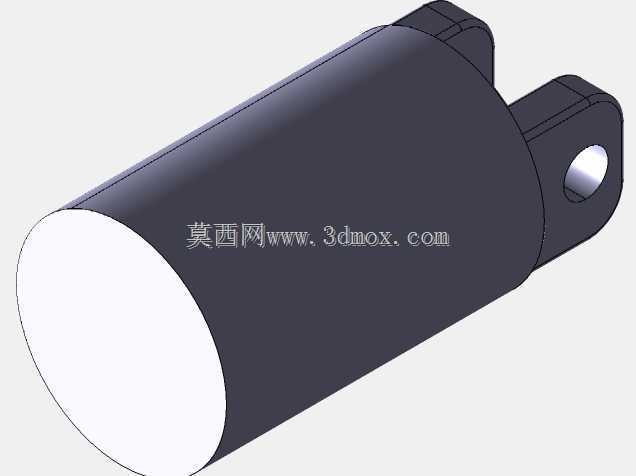

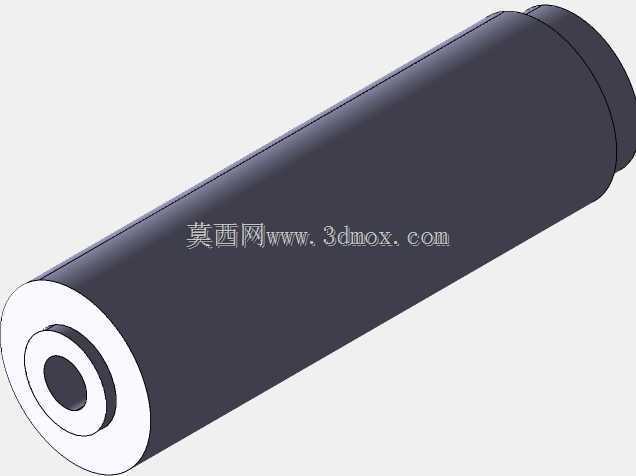

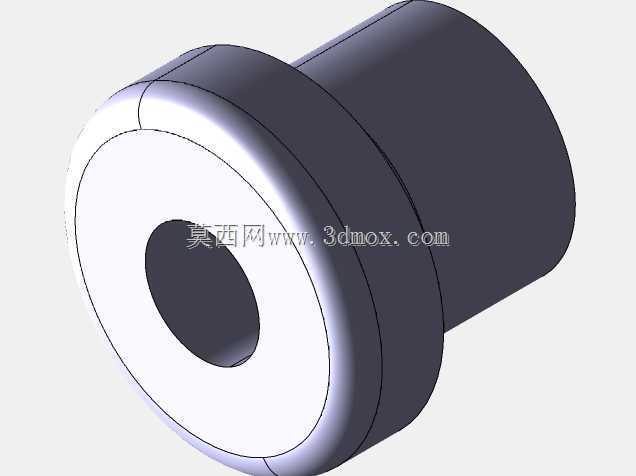

　　阻尼段的外壳与下端的安装杆体采用一体化加工设计，下端的叉形安装结构可以通过销轴与下部的支撑构件实现刚性连接，安装端的两个平行叉耳上预留了同轴的销孔，装配时只需要将销轴穿过叉耳与对应支座的安装孔，再锁紧防松螺母即可完成固定，这种连接方式装拆便捷，同时能够可靠传递轴向的载荷。在外形尺寸与安装边界的设计上，整个减震器的总长度、弹簧外径、安装端的连接尺寸都经过了匹配性校核，上端球头的球径、下端叉耳的开档尺寸、销孔直径都适配常规小型代步车辆、轻型移动设备的安装接口，不需要额外做转接件就可以直接替换同规格的原有减震部件。弹簧的有效圈数、自由长度、刚度参数都经过了载荷匹配计算，在额定载荷下的压缩量处于合理区间，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小导致弹簧被压实、失去缓冲能力。

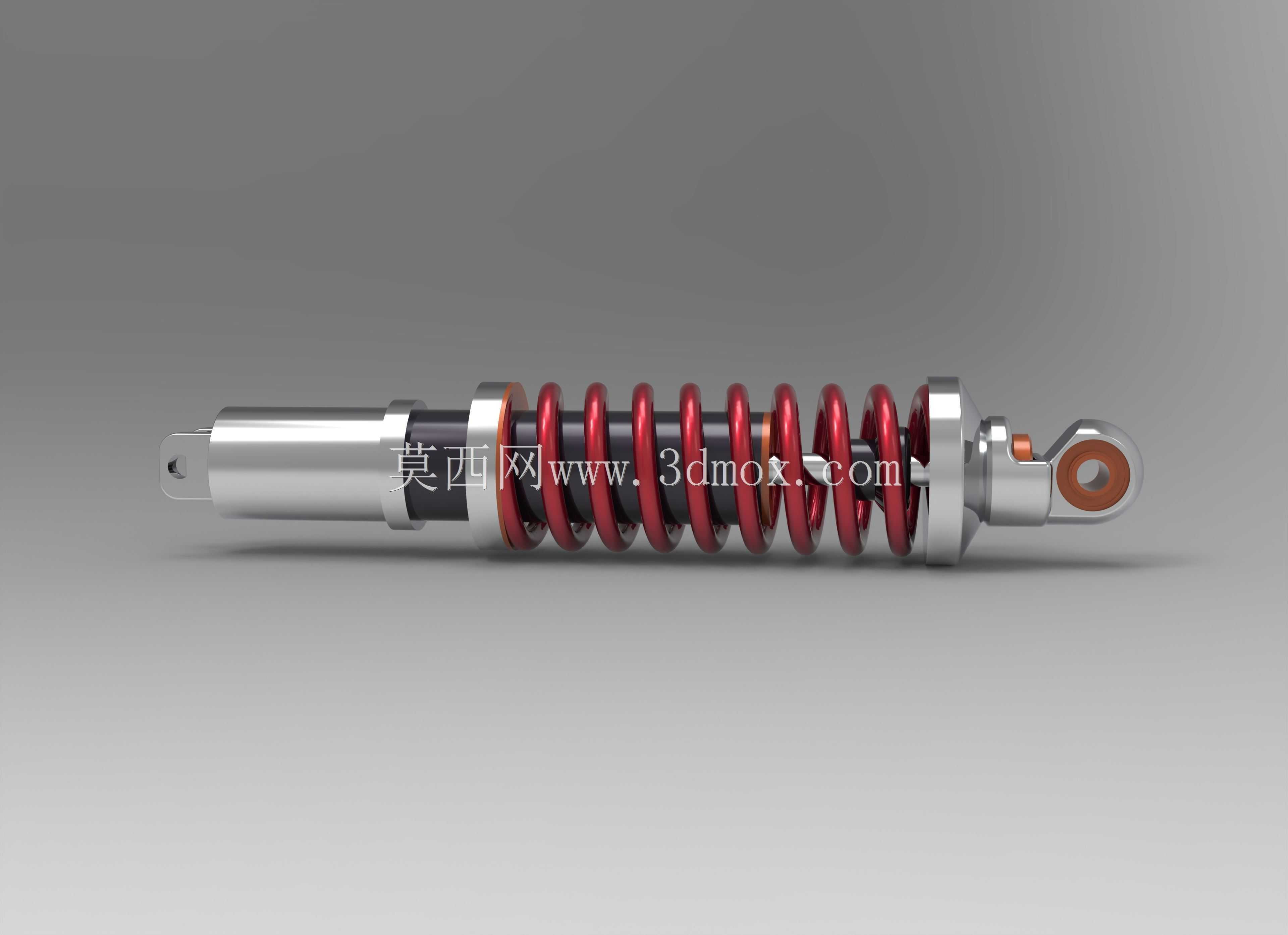

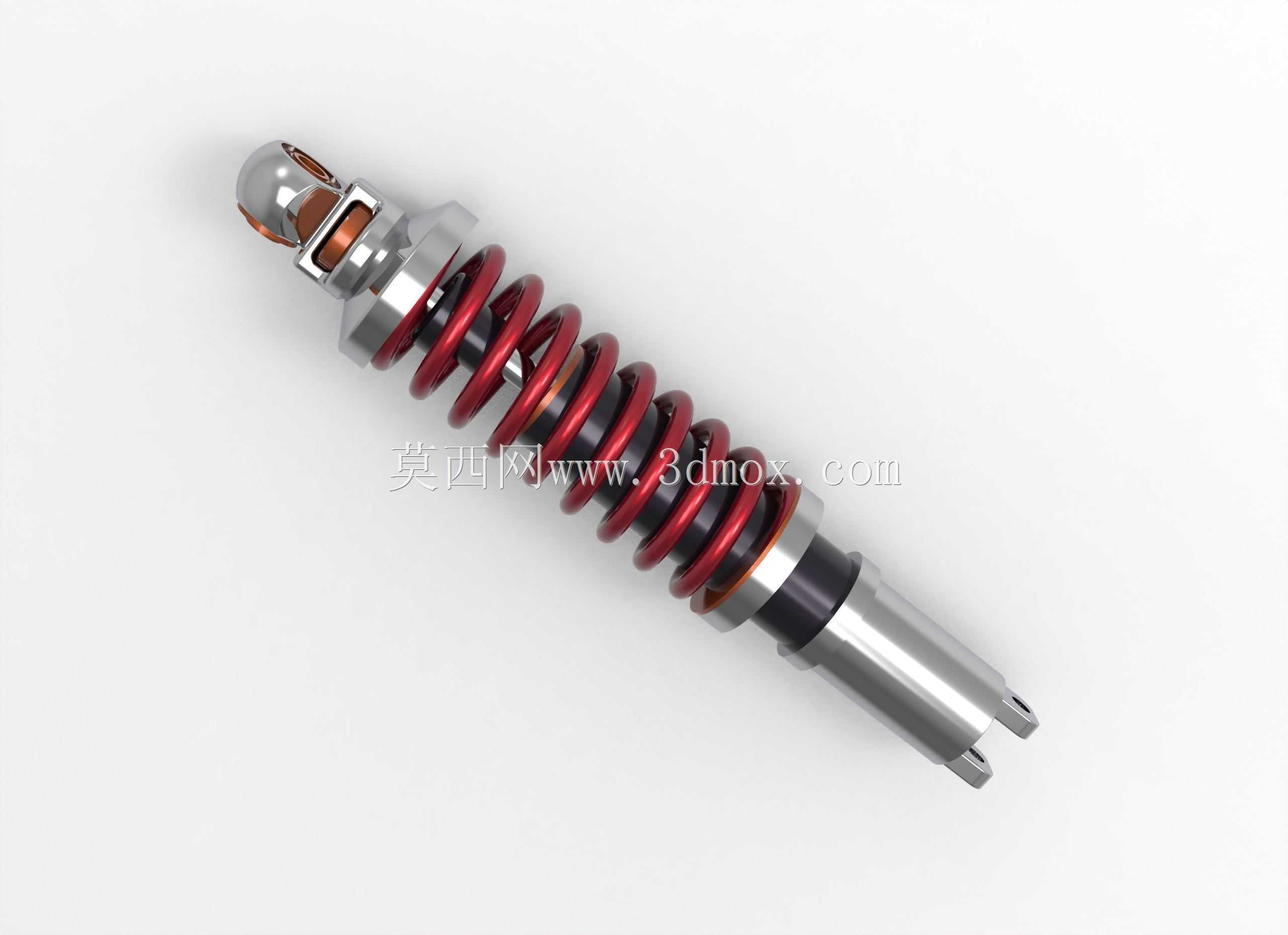

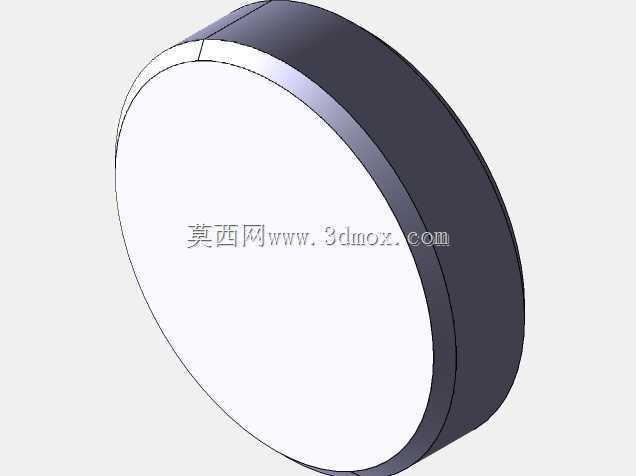

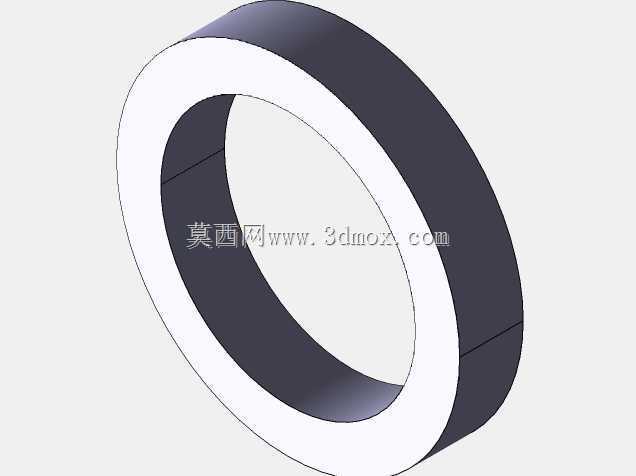

　　在实际使用过程中，这类减震器的工作行程覆盖了日常运行中的绝大多数冲击工况，当遇到较大的凸起冲击时，弹簧压缩到极限位置前，上下支撑座会接触形成硬限位，避免弹簧被过度压缩导致塑性变形，同时阻尼结构会在弹簧压缩和回弹的整个行程中提供持续的阻尼力，将振动的动能转化为热能耗散掉，让结构在受到一次冲击后能够快速回到稳定状态，不会出现多余的往复振动。从建模细节来看，整个模型还原了零件的所有装配关系，包括弹簧端部的并圈处理、连接部位的螺纹结构、各个密封件的安装位置，甚至表面的渲染效果也还原了金属零件的机加工纹理、弹簧表面的涂层质感，能够直接用于结构展示、装配干涉检查，也可以作为同类型产品设计时的参考样例，帮助设计人员快速理清这类减震部件的结构组成与装配逻辑，减少前期方案设计阶段的重复建模工作量。
