三通路集成式排气歧管结构设计

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，小排量三缸动力单元、小型固定式发电机组动力以及部分三轮载货摩托动力的排气系统中，这类三通路集成式排气歧管应用十分广泛。不同于四缸机型常用的等长歧管设计，三缸机型的排气间隔角存在固有特性，歧管的管路走向、弯曲半径、交汇位置设计需要兼顾排气干涉抑制与结构紧凑性，避免相邻气缸的排气脉冲互相干扰，导致排气倒流、充气效率下降的问题。

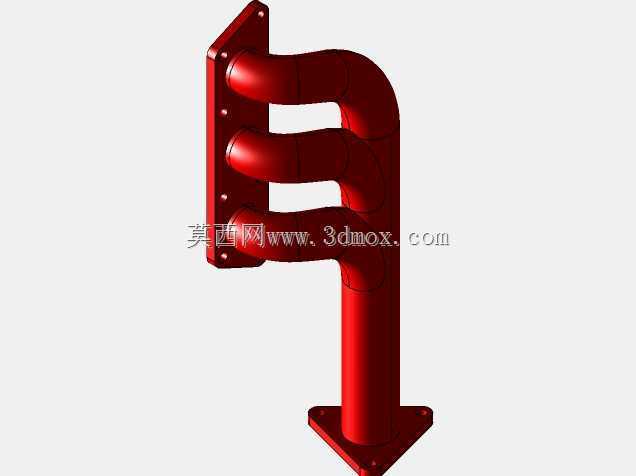

　　从结构细节来看，这款歧管采用一体式铸造结构设计，进气侧为带安装孔的立式法兰，三个独立的进气接口沿法兰竖向等距排布，每个接口的位置与气缸盖排气口的位置一一对应，法兰面加工有密封平面，安装时配合金属密封垫片可实现高温排气的密封，避免高温废气泄漏引发周边部件热损坏。三个进气支路分别通过平滑弯曲的管路汇入下方的竖直总排气管路，每个支路的弯曲段都采用大圆角过渡设计，避免直角弯折造成的排气阻力陡增，同时管路内壁的平滑过渡可减少排气紊流的产生，降低排气噪声的传递。总排气管路下端同样设置方形安装法兰，用于连接下游的三元催化器、排气波纹管或者消声器前端管路，法兰上的安装孔位匹配通用的小排量排气系统连接尺寸，可适配多数同排量机型的后处理安装接口。

　　设计过程中，首先需要匹配对应机型的气缸盖排气口坐标，确定进气侧法兰的孔位分布与密封面尺寸，确保安装时无干涉，密封面平面度满足高温工况下的密封要求。其次是管路走向的排布，三个支路的长度差控制在合理范围内，尽可能降低各缸排气的相位差带来的干涉影响，弯曲段的曲率半径不小于管路通径的1.5倍，既保证排气顺畅，也避免铸造过程中出现壁厚不均、冷隔等工艺缺陷。安装边界方面，进气侧法兰的外轮廓尺寸需要避让气缸盖周边的火花塞、喷油器线束、冷却管路等部件，总排气管路的伸出长度需要匹配发动机舱内的布局空间，避免与车架、隔热罩、冷却系统部件发生运动干涉或热辐射影响。

　　实际使用场景中，这类歧管长期工作在高温排气环境下，工作温度区间跨度大，冷启动时为环境温度，全负荷工况下表面温度可达数百摄氏度，因此结构设计时还考虑了热胀冷缩的补偿空间，管路的弯曲段可在一定程度上吸收热变形量，降低法兰连接位置的热应力，避免长期使用后出现法兰变形、密封失效的问题。不同于焊接式歧管，一体式铸造结构的整体刚度更好，抗振动疲劳性能更强，可承受发动机运行过程中的持续振动，减少管路开裂的故障概率。对于三维建模从业者而言，这类歧管的建模过程需要重点关注法兰安装孔的位置度、管路过渡面的曲率连续性，以及壁厚的均匀性，建模完成后还需要进行虚拟装配校验，确认与周边部件的最小安全间隙满足设计要求，避免后续试制过程中出现安装干涉问题。在小型发电机组动力配套场景中，这类结构紧凑的排气歧管还可缩小整机的横向尺寸，让动力单元的整体布局更紧凑，适配小型机组的机架安装空间，同时较低的排气阻力也可提升动力的燃油经济性，降低排气背压带来的功率损耗。
