VishayS1M贴片二极管三维结构设计

　　在消费电子、工业控制板卡、汽车电子的PCB布局设计环节，贴片式整流二极管是板上电源回路、信号整流支路里极为常见的被动半导体器件，本次呈现的S1M型号贴片二极管三维结构，完全还原量产器件的真实外形与安装特征，可直接用于PCB装配干涉检查、整机结构堆叠验证、产品BOM可视化展示等场景。做板级结构设计的工程师都清楚，很多时候PCB Layout导出的STEP封装要么简化过度丢失关键外形特征，要么尺寸公差把控不准，等到SMT打样回来才发现器件和周边结构件、外壳卡扣存在干涉，轻则飞线调整重则重新开模，这类问题在紧凑空间的便携设备设计里尤为突出，精准的器件三维模型能在设计阶段就把这类装配风险提前排除。

　　从器件本身的功能特性来看，S1M属于通用型表面贴装整流二极管，主要承担电路里的单向导通、交流整流、反向阻断、续流保护等作用，常见于开关电源次级整流、接口防反接保护、信号检波等支路，相比传统直插二极管，SMD封装的器件能大幅压缩板上占用空间，适配波峰焊、回流焊等自动化SMT生产工艺，减少人工插件环节的成本与不良率，是当前高密度电路板设计的主流选型方向。

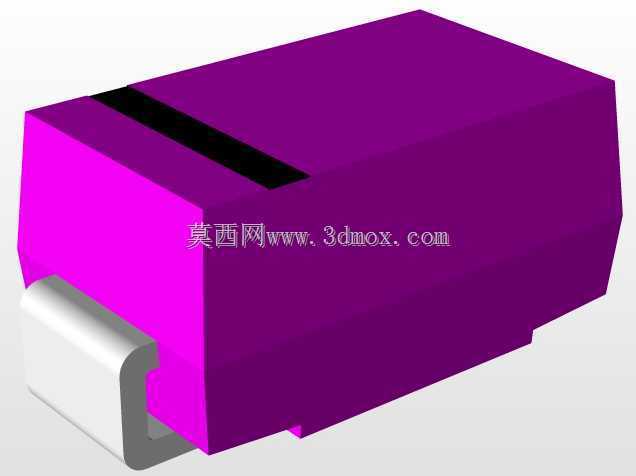

　　设计这款三维模型的时候，首先锚定的是器件的实际安装边界，整体封装尺寸严格匹配SMA（DO-214AC）封装的量产规范，长宽高尺寸控制在5.1mm2.7mm2.3mm的公差范围内，不会出现模型尺寸偏大导致装配间隙预留不足的问题。模型主体的环氧树脂封装部分还原了真实器件的脱模斜度与边角倒角，不是生硬的直角方块，避免在做整机热仿真、结构渲染的时候出现失真；端部的金属电极部分做了贴合焊盘的弯折结构，准确还原了电极与PCB焊盘接触的焊接面形态，在做DFM可制造性检查的时候，可以直接模拟焊膏印刷、器件贴装后的实际状态，验证焊盘设计的合理性，避免出现电极与焊盘对位偏移、焊接虚焊的设计缺陷。

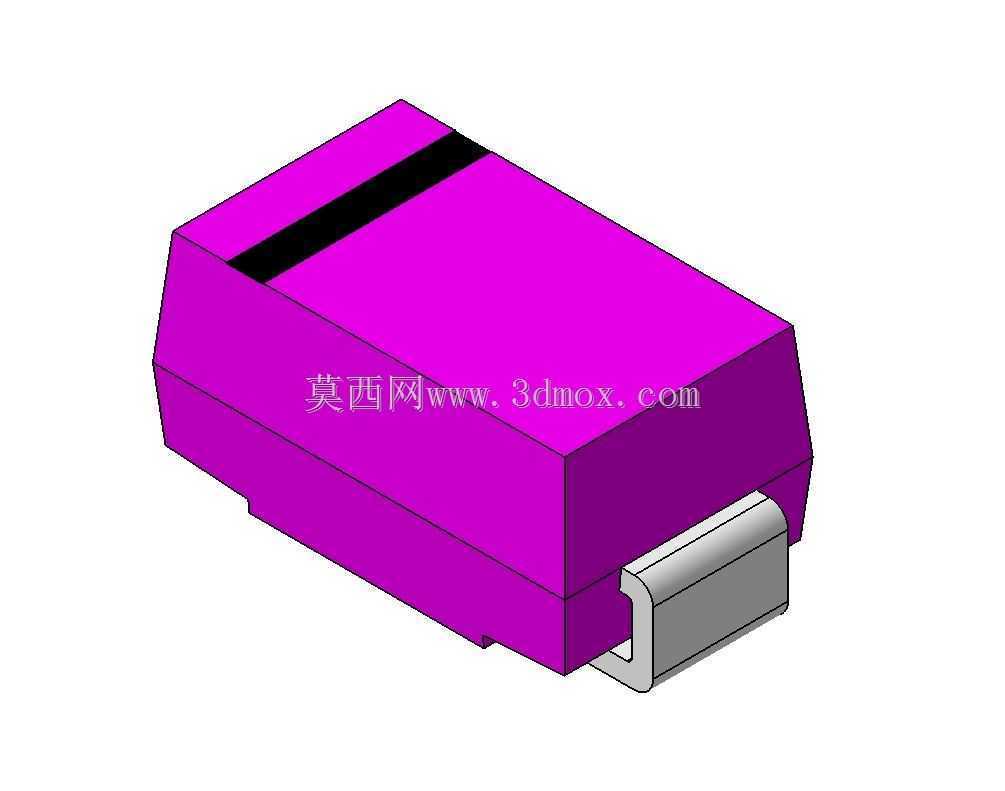

　　模型顶部的极性标识条也做了准确还原，和实物的阴极标识位置完全一致，在做装配工艺指导文件、生产可视化作业指导书的时候，可以直接用这个模型标注极性方向，减少SMT贴装环节的极性反向不良。很多工程师在做器件建模的时候容易忽略封装本体的颜色与标识细节，导致导出的装配图和实物差异较大，在和生产端、客户做设计评审的时候容易产生误解，这个模型在外观特征上完全对齐量产器件的视觉特征，不管是做结构评审还是产品宣传渲染都能直接使用。

　　从安装适配的角度来说，这个模型的电极底部与PCB接触面的高度差做了精准控制，和实际器件贴装后的焊接高度一致，在做板上堆叠设计的时候，可以准确计算二极管上方到外壳、屏蔽罩的安全间隙，尤其是在做超薄型消费电子设计的时候，零点几毫米的高度差就可能决定外壳是否需要重新做避让沉台，精准的尺寸控制能大幅减少结构迭代的次数。另外模型的分件逻辑也贴合实际器件结构，封装本体与金属电极分为独立的实体部分，在做热仿真分析的时候，可以分别给不同材质赋予对应的热导率参数，模拟器件工作时的热量传导路径，评估板上散热设计是否满足器件的结温要求，避免实际工作时出现过热失效的问题。

　　在不同的应用场景里，这类贴片二极管的选型会涉及不同的耐压、电流参数，但同封装的器件外形尺寸是完全统一的，这个模型可以作为SMA封装二极管的通用外形模板，在选型阶段还没确定具体品牌型号的时候，直接调入PCB装配文件做占位布局，等最终BOM确定后再替换对应型号的细节参数即可，能大幅提升结构设计的效率，不用等器件选型完全锁定再开始结构堆叠工作，压缩整体项目的开发周期。做过车载电子设计的工程师应该有体会，车规级器件的外形公差要求比消费级更严格，这个模型的尺寸公差控制完全满足车规级板卡设计的间隙校验要求，不会因为模型尺寸偏差导致后续过安规、做振动测试的时候出现器件磕碰、焊点受力断裂的问题。
