立式凸轮弹簧压紧从动执行机构

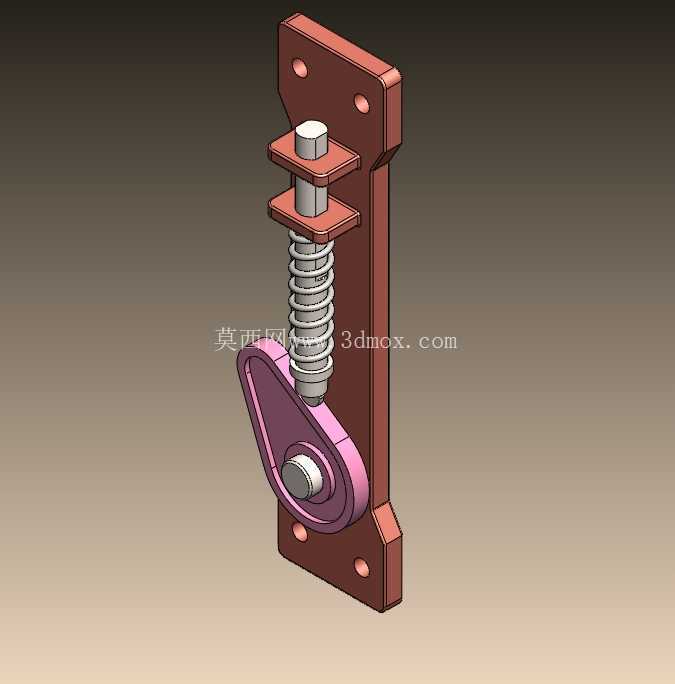

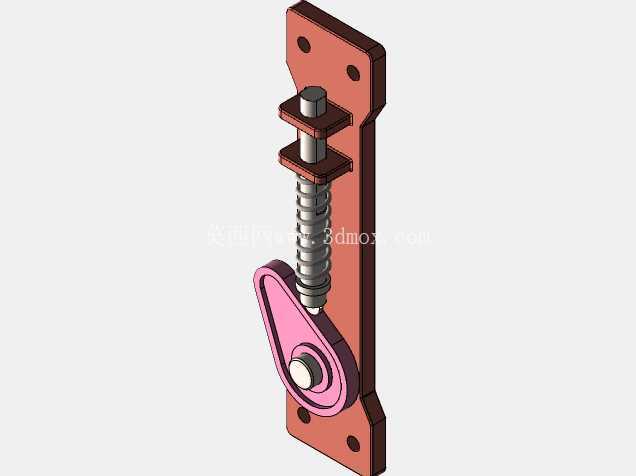

　　在轻工包装、小型送料、端子压合以及间歇式工位切换设备里，经常需要把旋转输入转化为受控的直线往复动作，这套带弹簧复位的立式凸轮从动机构正是针对这类紧凑工位开发的执行单元。整套组件以一块折弯成型的立式安装背板作为承载基体，背板上下两端均预留带沉孔的安装法兰面，可直接通过螺栓固定在设备墙板、安装立板或工位支架上；背板侧边做了折弯加强，既提升薄板件的抗弯刚度，也为从动导杆提供平直的侧向依托，避免往复过程中出现悬臂晃动。

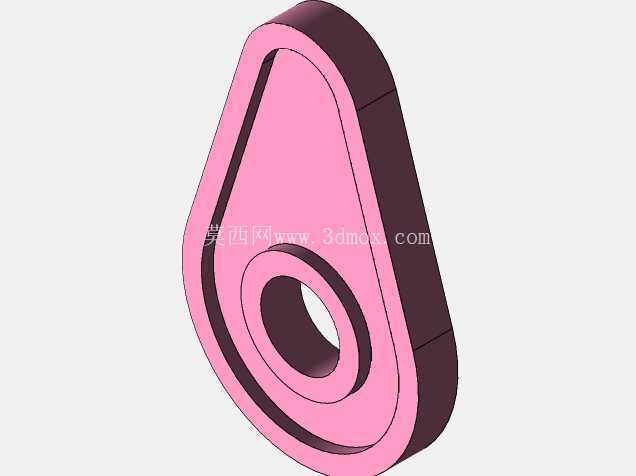

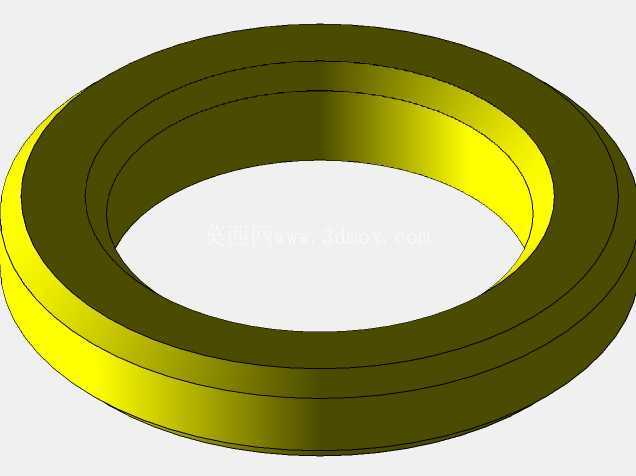

　　机构下部布置盘形凸轮，凸轮通过中心转轴与背板铰接，转轴端部设置轴套与限位台阶，保证凸轮转动时端面不窜动；凸轮轮廓按照升程、远休止、回程、近休止的运动规律设计，可根据工位节拍选择等速、等加速等减速或简谐运动曲线，在保证从动件获得指定升程的同时，控制加速度突变带来的冲击。与凸轮轮廓贴合的是滚子从动件，滚子通过销轴铰接在竖向滑座下端，将凸轮与从动件之间的滑动摩擦转化为滚动摩擦，降低接触表面磨损，也让高速间歇运转时的传动更平稳。

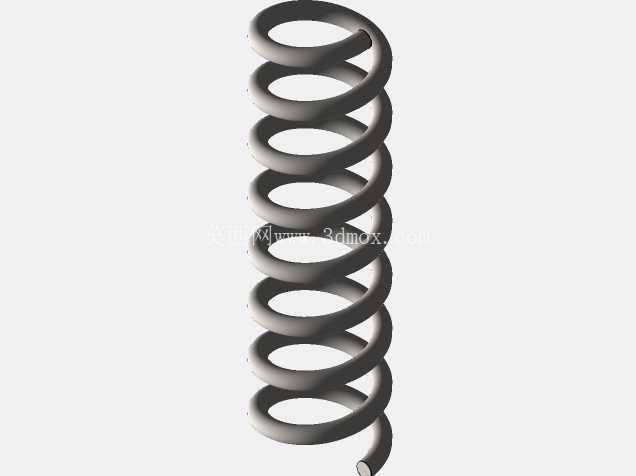

　　竖向滑座是整套机构的运动输出端，滑座主体为方块式结构，两侧加工导向面与背板导轨配合，中部开设通孔用于穿装导向螺柱；螺柱上下端通过螺母锁紧在背板的横向支耳上，螺柱外部套装圆柱压缩弹簧，弹簧上端抵靠上支耳、下端压在滑座台阶面处，始终对滑座施加向下的预紧力，保证滚子在凸轮回程阶段不会脱离轮廓，无需额外配置强制回程导轨即可实现力封闭。滑座顶端设置带六角头的输出压头，压头工作端面可根据执行需求更换为压块、顶杆或吸盘接头，直接完成工件压紧、料道顶出、触点通断等动作。

　　从安装边界来看，背板整体呈窄长立式布局，宽度方向占用空间小，适合在多工位并排排布的自动化设备中密集安装；上下安装孔的孔距按照常规设备墙板的安装网格设计，现场安装时只需保证背板导向面与凸轮转轴垂直，即可让滑座往复方向与输出动作轴线重合。建模过程中对所有配合面做了明确区分：凸轮与滚子之间设定相切接触关系，弹簧采用可压缩特征表达工作状态，导向螺柱与滑座通孔之间预留合理滑动间隙，转轴与背板孔位设置同轴约束，既完整呈现机构装配关系，也方便后续在运动仿真中验证凸轮轮廓压力角、弹簧预紧力与从动件升程是否匹配。

　　实际选型应用时，可依据工位所需输出行程确定凸轮基圆半径与升程段轮廓，依据输出压紧力核算弹簧刚度与预压缩量，再结合设备节拍校核凸轮转速下的滚子接触应力；背板厚度、支耳折弯高度以及导向螺柱直径，都可随负载等级做参数化调整，在轻载电子装配、轻工包装送料等场景下，这套结构以零件数量少、维护点集中、复位可靠的特点，能稳定完成周期性直线执行动作。
