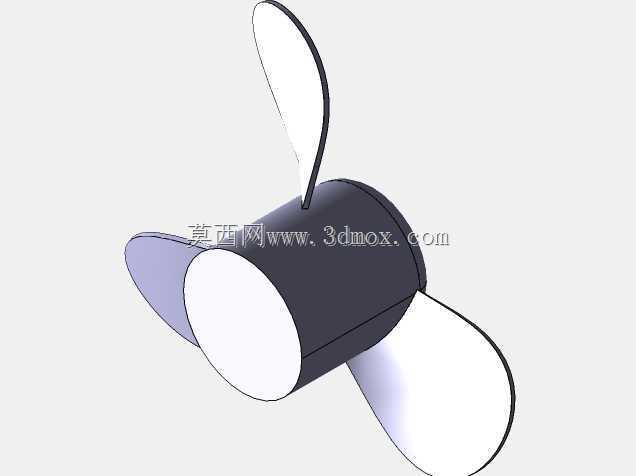

Catia设计三叶螺旋桨结构

　　在小型流体推进设备的结构设计环节，三叶螺旋桨是兼顾推进效率与运行稳定性的常用构件，这类构件广泛适配小型水域作业载具、桌面级风冷散热系统、低流速流体搅拌装置等场景，不同应用场景下的桨叶曲面、桨毂尺寸会根据实际工况做针对性调整，不存在通用的万能结构参数。做这类构件的三维设计时，首先要锚定安装边界，桨毂中心的安装轴孔需要和配套的动力输出轴做公差匹配，通常采用过渡配合的公差带，避免运转过程中出现松旷打滑，同时桨毂的轴向长度要覆盖动力输出轴的配合段，还要预留锁紧结构的安装空间，比如轴端挡圈的卡槽、顶丝的定位孔位，这些细节如果在建模阶段遗漏，后续实际装配时会出现无法锁紧的问题。桨叶部分的设计是整个结构的核心，三叶布局相比两叶结构，

　　运转时的动平衡表现更好，相同转速下的推力输出更均匀，不会出现明显的周期性振动，尤其是在负载波动的工况下，三叶结构的抗扰动能力更强；而相比四叶及以上的多叶结构，三叶结构的流体阻力更小，动力损耗更低，加工制造的难度也更可控，适合中小功率的动力配套场景。桨叶的曲面造型不能直接用规则曲面拼接，要沿着叶根到叶梢的方向做渐变的翼型截面，叶根位置的截面厚度更大，用来承载旋转时的离心力与流体反作用力，避免长期运转出现叶根断裂的问题，越靠近叶梢位置截面厚度越薄，同时截面的弦长也逐步收窄，降低叶梢位置的涡流损耗，提升整体的推进或送风效率。建模过程中要注意三个桨叶的相位角严格保持120度均分，单个桨叶的曲面曲率要做连续性检查，避免出现曲面褶皱、

　　曲率突变的问题，否则后续做有限元分析或者数控加工时会出现应力集中或者刀路计算错误的问题。外形尺寸方面，桨叶的旋转直径要根据配套设备的安装腔体尺寸确定，比如用于风冷散热场景时，旋转直径要比风罩内径小3到5毫米，预留运转时的形变余量，避免桨叶剐蹭外壳；用于水域推进场景时，旋转直径要匹配载具的尾部吃水深度，保证桨叶完全浸没在水面以下，避免出现空打现象降低推进效率。桨毂的外径通常设置为旋转直径的五分之一到四分之一，既保证足够的结构强度容纳安装轴孔与锁紧结构，也不会因为桨毂过粗增加不必要的流体阻力。安装接口的设计还要考虑动力输出的对中问题，轴孔的中心轴线要和桨叶的旋转中心完全重合，端面要和轴线保持垂直，否则装配后高速运转时会出现偏心振动，

　　轻则产生噪音降低轴承寿命，重则导致桨叶断裂飞出。这类螺旋桨的实际用途覆盖多个领域，在小型无人船上作为推进部件，将电机的旋转扭矩转化为水域航行的推力；在桌面级散热设备上作为风叶，驱动空气流动带走散热鳍片上的热量；在小型流体搅拌罐内作为搅拌桨，带动罐内液体循环实现介质混合。不同用途下的桨叶曲面倾斜角度会有区别，推进用途的桨叶螺距更大，相同转速下能产生更大的轴向推力；散热用途的桨叶螺距相对较小，更侧重大风量与低噪音的平衡；搅拌用途的桨叶曲面会做更宽的截面设计，提升对流体的搅动范围。设计时还要考虑材料成型的工艺性，如果采用注塑成型，桨叶的脱模斜度要沿着桨毂的轴向设置，避免出现倒扣结构无法脱模；如果采用金属数控加工，要预留足够的装夹位置，在桨毂的端面设置工艺装夹台，加工完成后再去除多余余量。整个结构的动平衡校验是设计环节不能忽略的步骤，三个桨叶的质量差要控制在很小的范围内，必要时可以在桨毂上预留动平衡去重的位置，方便后续成品做动平衡校正，保证高速运转时的稳定性。
