直列四缸发动机曲柄连杆机构总成结构

　　这套直列四缸发动机核心结构的三维数模，完整还原了内燃机动力转换单元的装配逻辑，覆盖从活塞往复运动到曲轴旋转输出的全链路传动关系，可直接用于动力总成的结构校核、教学演示以及逆向开发参考。从实际应用场景来看，这类结构广泛搭载于民用乘用车、小型工程机械、农用动力设备中，是内燃机完成热能到机械能转换的核心载体，所有配合关系均按照量产机型的工程公差逻辑搭建，没有出现原理性的装配干涉。

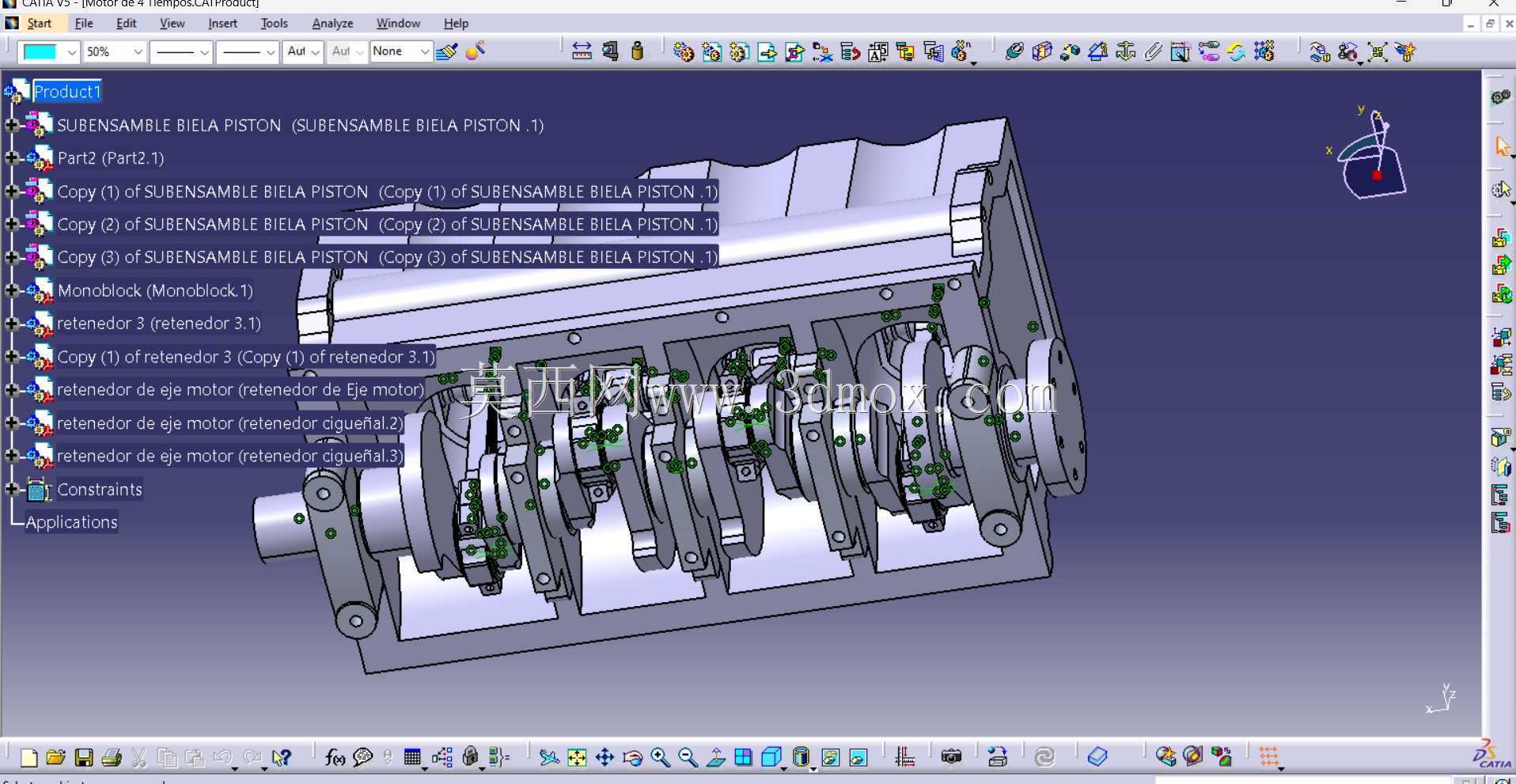

　　数模中完整呈现了活塞组、连杆组、曲轴组与气缸体的装配边界：活塞采用裙部导流型线设计，环槽位置预留了气环、油环的安装槽位，活塞销孔与连杆小头的配合采用全浮式设计逻辑，销座两侧的卡环槽清晰可见，可直接用于校核活塞销的轴向窜动间隙；连杆采用锻钢件的等强度截面造型，大头为斜剖分结构，配合连杆螺栓实现与曲轴连杆轴颈的抱紧连接，杆身的过渡圆角完全匹配应力分散要求，避免应力集中导致的疲劳断裂问题。曲轴采用全支撑结构设计，四道主轴颈对应四个曲拐的平衡配重，配重块的偏心角度完全按照直列四缸1-3-4-2的点火顺序做动平衡匹配，可有效抵消二阶往复惯性力带来的整机振动，主轴颈与连杆轴颈之间的润滑油道在数模中做了贯通处理，可直接用于润滑系统的油路走向验证。

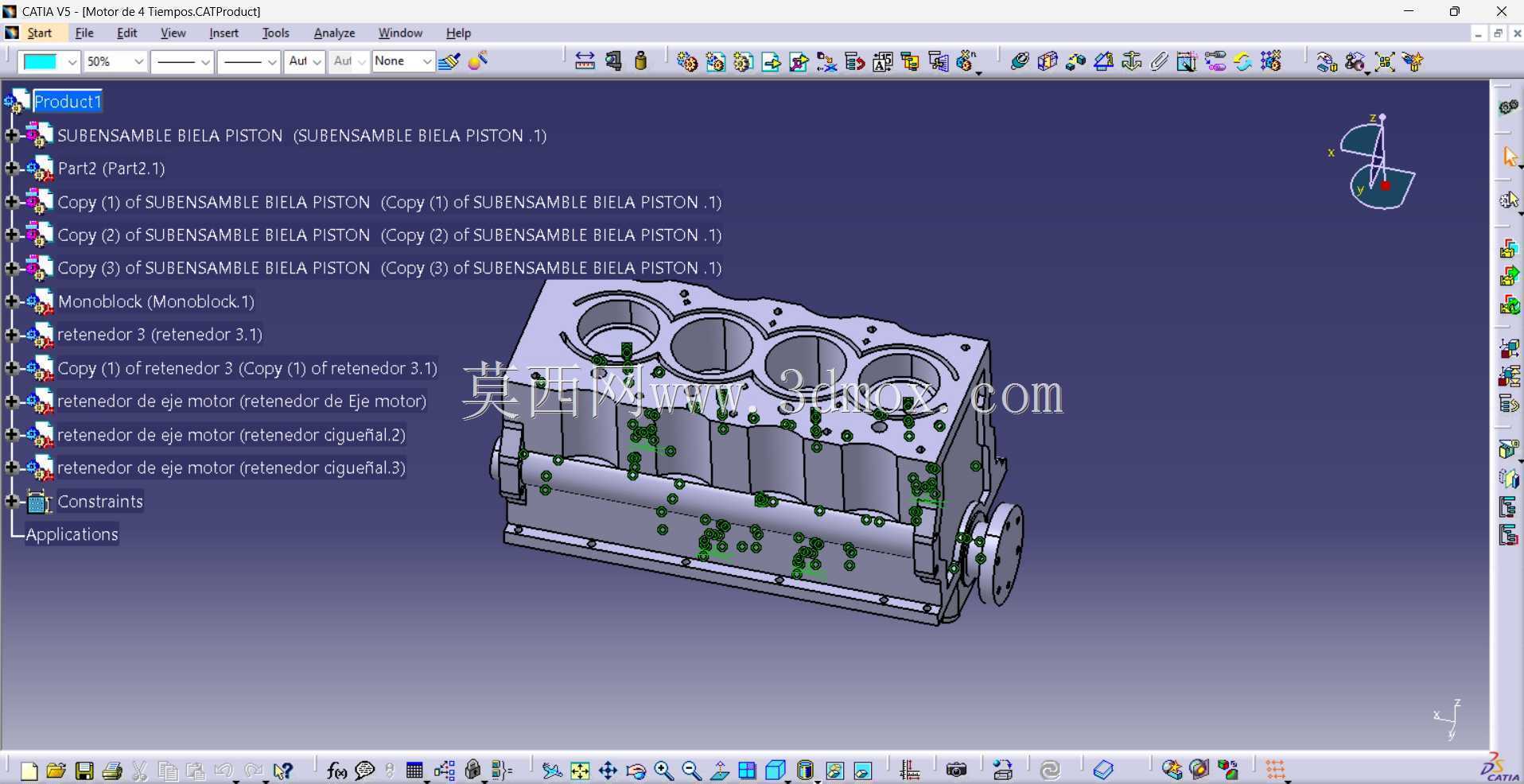

　　气缸体部分采用龙门式结构设计，缸筒与上曲轴箱为一体铸造成型，主轴承座的螺栓孔位置、加强筋的布置走向完全匹配量产机型的刚度要求，侧壁预留的附件安装位可适配机油泵、正时罩壳、油底壳等外围部件的装配，缸体顶面的平面度、缸筒的圆柱度在数模中均按照工程设计要求做了基准约束，可直接用于后续的密封性能仿真、缸垫选型匹配。从安装边界来看，整套核心机构的轴向尺寸、径向安装距均与主流1.6L排量级自然吸气发动机的核心参数匹配，曲轴前端的正时齿轮安装位、后端的飞轮连接法兰均做了标准化的特征设计，可直接对接外围正时系统、离合系统的数模装配，不需要额外做结构调整。

　　在设计思路上，这套结构完全遵循内燃机动力输出的力学传递逻辑：活塞承受燃烧爆发压力后，通过活塞销将力传递给连杆，连杆将往复直线运动转换为曲轴的旋转运动，过程中所有运动部件的间隙预留均考虑了热膨胀量的影响，比如活塞与缸筒的配合间隙、轴瓦与轴颈的配合间隙，都在数模的装配约束中做了对应体现，没有出现运动过程中的硬干涉。同时，曲轴的平衡配重设计充分考虑了高转速工况下的离心力平衡，配重块的外形轮廓做了避碰处理，确保曲轴在旋转过程中不会与连杆大头、缸体内壁发生运动干涉。对于结构设计从业者来说，这套数模可直接用于学习内燃机核心机构的装配关系，理解动力传递过程中的受力路径，也可作为同类型发动机开发的参考基准，快速完成核心结构的方案迭代，减少从零开始建模的重复工作量；对于教学场景来说，可直接拆解各部件的结构特征，演示四冲程发动机的工作过程，让学习者直观理解曲柄连杆机构的运动原理。
