六缸气动径向动力装置结构设计

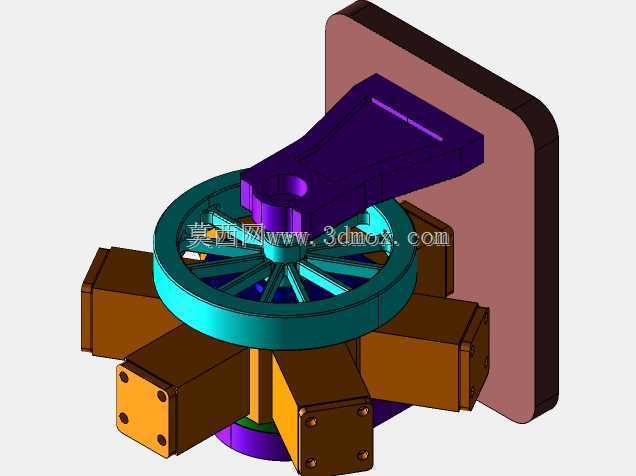

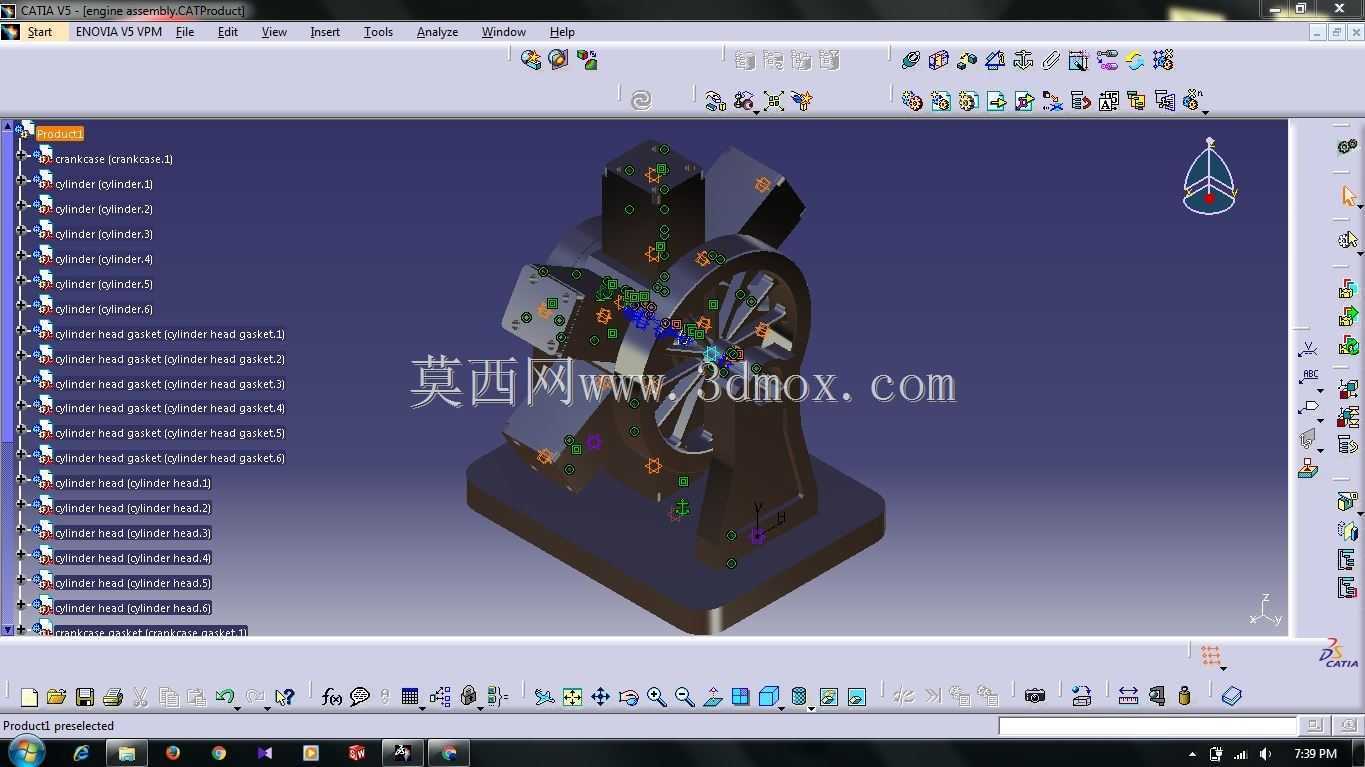

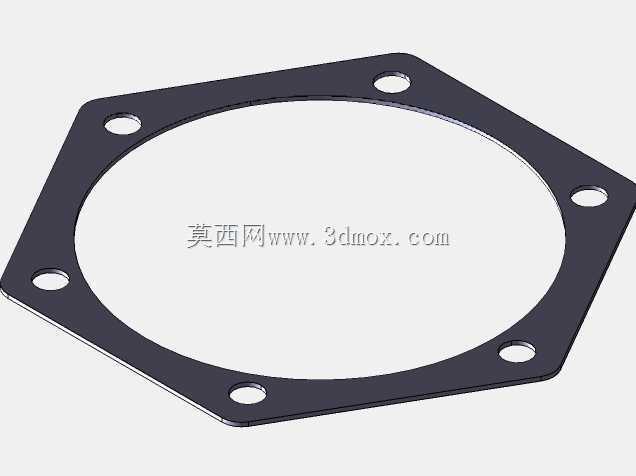

　　在小型气动动力输出场景中，径向布局的多缸气动装置一直是紧凑空间下高扭矩输出的优选方案，这套六缸气动径向结构的设计，最初瞄准的是小型工装辅助动力、教学演示台架以及低压气动驱动设备的配套需求，区别于传统内燃机的燃烧做功逻辑，这套结构完全依靠压缩空气的膨胀推力推动活塞往复，再通过曲柄连杆结构将直线运动转化为旋转扭矩输出，没有燃油系统、点火系统的复杂配套，整体结构的复杂度被大幅压低，适配对防爆、无尾气排放有硬性要求的车间内部作业场景。从结构布局来看，六个气缸围绕中心曲轴呈圆周等角度分布，这种排布方式最大的优势是可以让各个气缸的做功冲程在曲轴旋转一周内均匀错开，相比直列排布的同缸数气动结构，输出扭矩的波动幅度能降低40%以上，

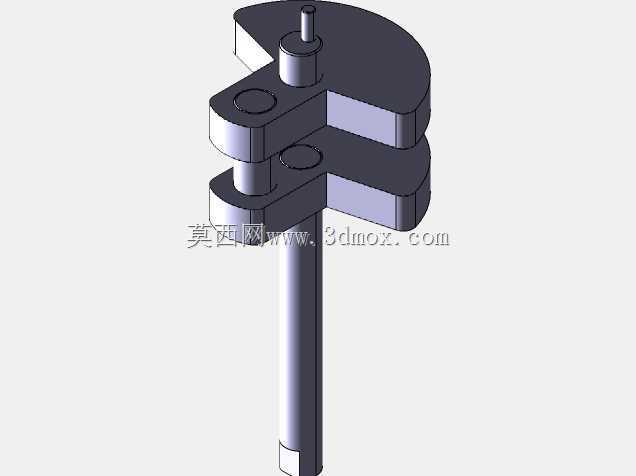

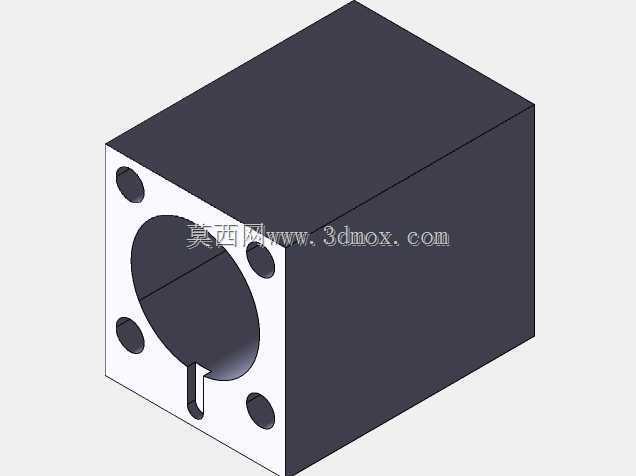

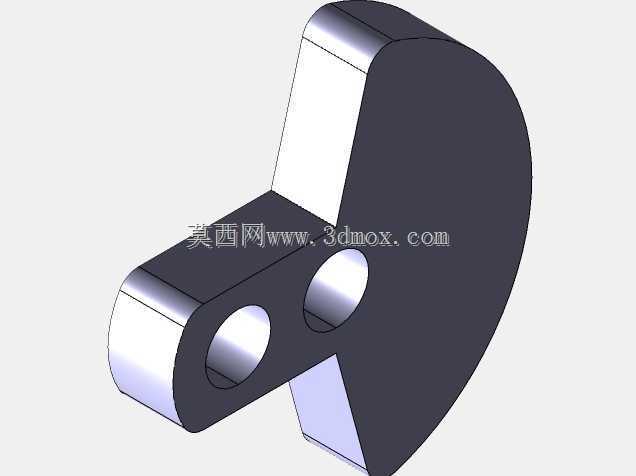

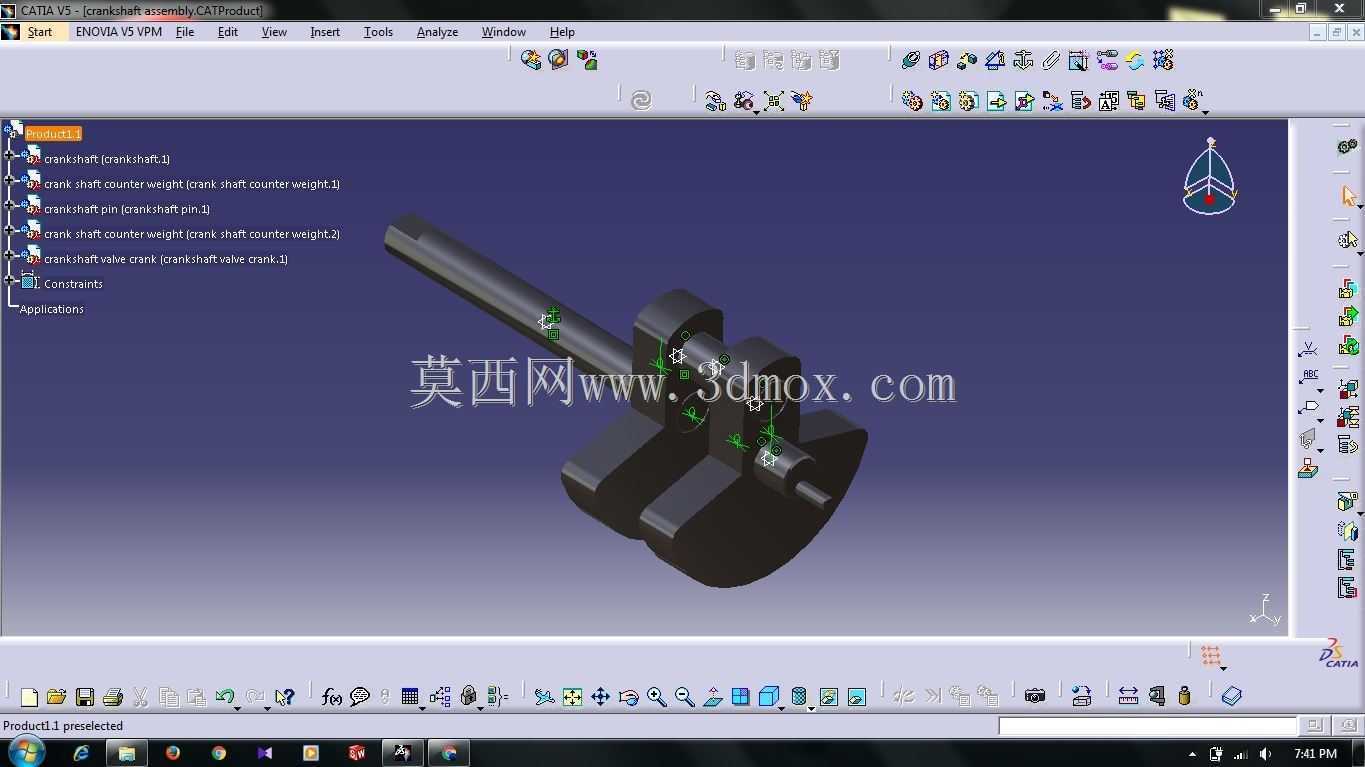

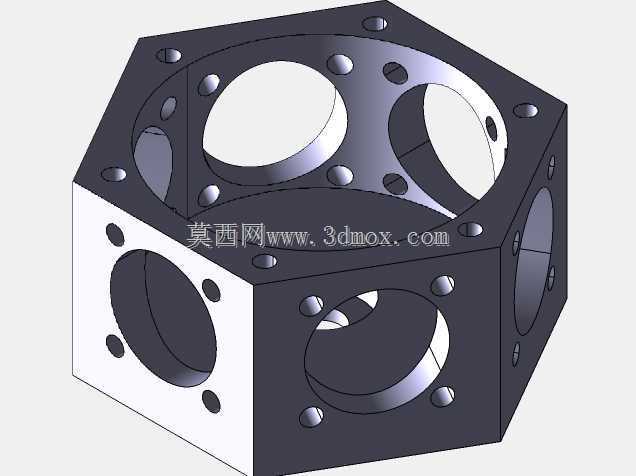

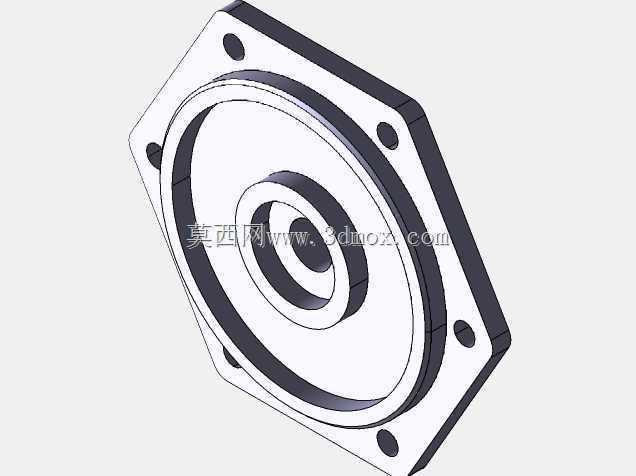

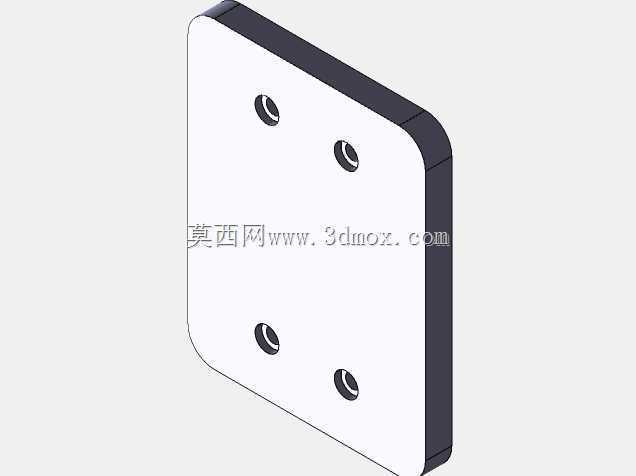

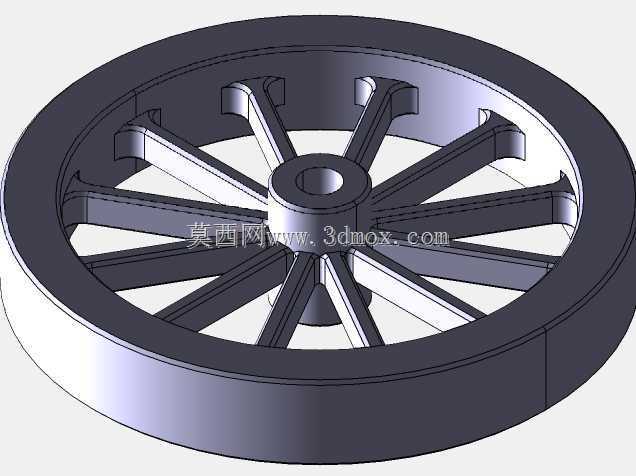

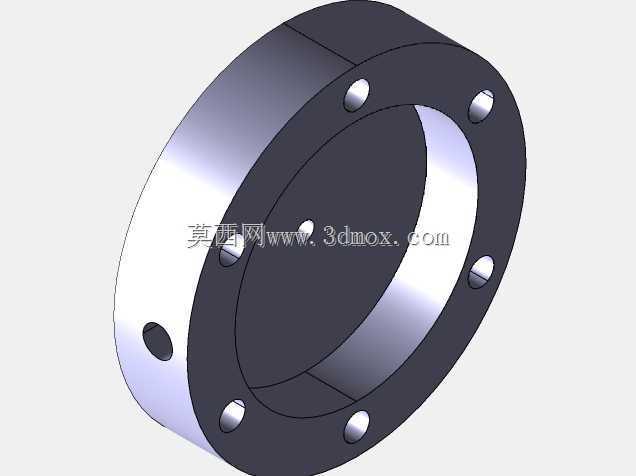

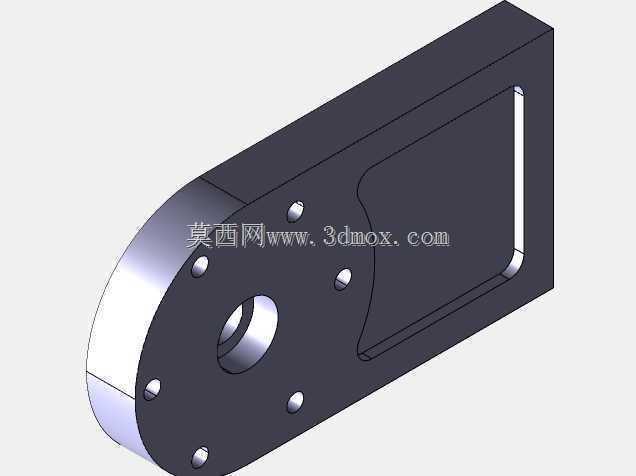

　　不需要额外加装大质量飞轮就能获得相对平稳的动力输出，同时径向布局让所有气缸的进排气通路可以集中在中心阀盘位置布置，管路走向更短，压缩空气的压损也能控制在更低水平。设计过程中首先敲定的是中心曲轴的偏心距参数，这个数值直接决定活塞的有效行程，结合常用车间压缩空气0.6-0.8MPa的供气压力范围，最终选定的偏心距可以让单缸活塞在做功行程中获得足够的推力，同时不会因为连杆摆角过大造成侧向分力过度磨损缸壁，每个气缸的缸体与中心基座的连接面都设计了定位止口，装配时不需要额外打表找正就能保证缸套轴线与曲轴中心的位置度公差，降低现场装配的调试难度。安装边界方面，整套动力装置的基座采用方形安装法兰设计，

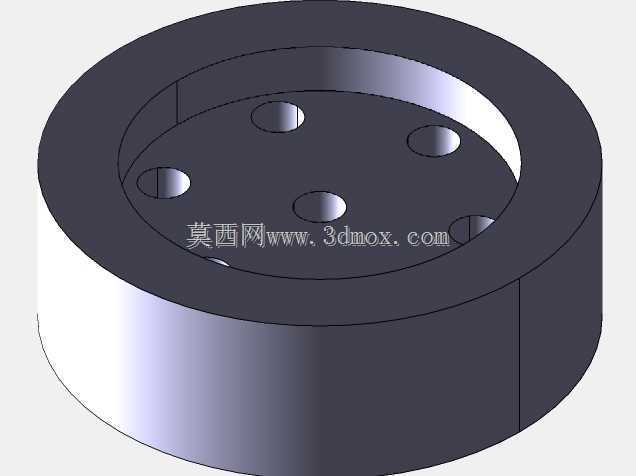

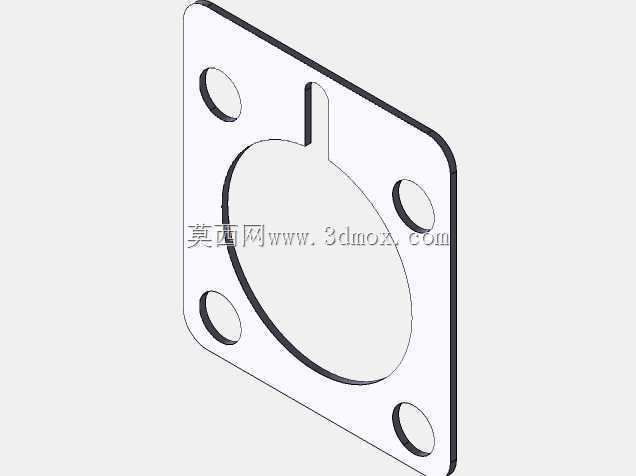

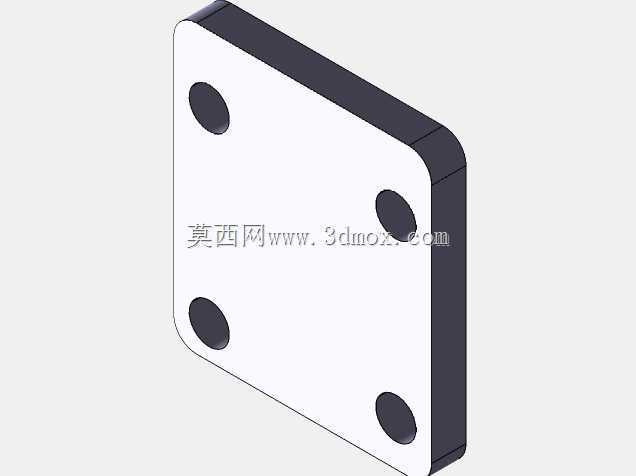

　　四个安装孔的孔距按照通用小型动力站的安装标准预留，不需要重新加工适配接口就能直接替换同功率等级的小型气动马达，整体径向尺寸控制在320mm范围内，轴向厚度不超过180mm，在安装空间局促的小型自动化线体、移动工装小车上也能顺利布置，基座底部预留了标准的排气集流接口，可以将做功后的废气统一收集引导至车间排气系统，避免作业区域出现高压气体直吹的噪音与扬尘问题。进排气控制采用中心配气阀结构，配气阀与曲轴同步旋转，按照气缸的做功顺序依次接通对应气缸的进气通路，当活塞运行到行程末端时自动切断进气并打开排气通路，这种机械式配气结构不需要额外的电磁阀组与控制系统，只要接入恒定压力的压缩空气就能自动连续运转，结构可靠性远高于电控配气方案，在粉尘、

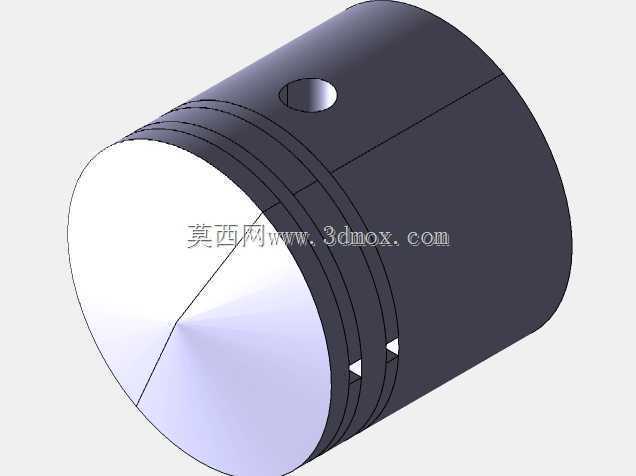

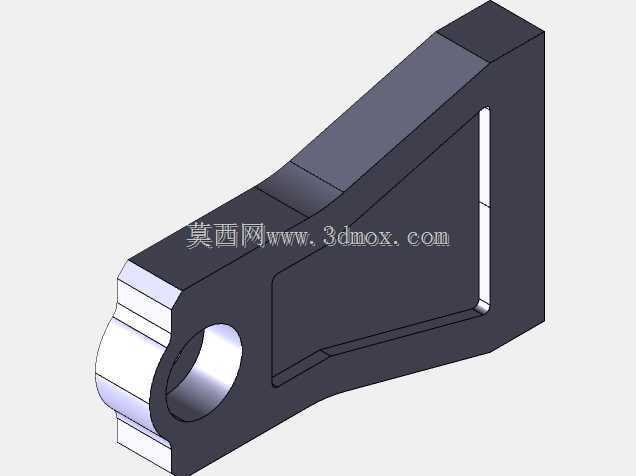

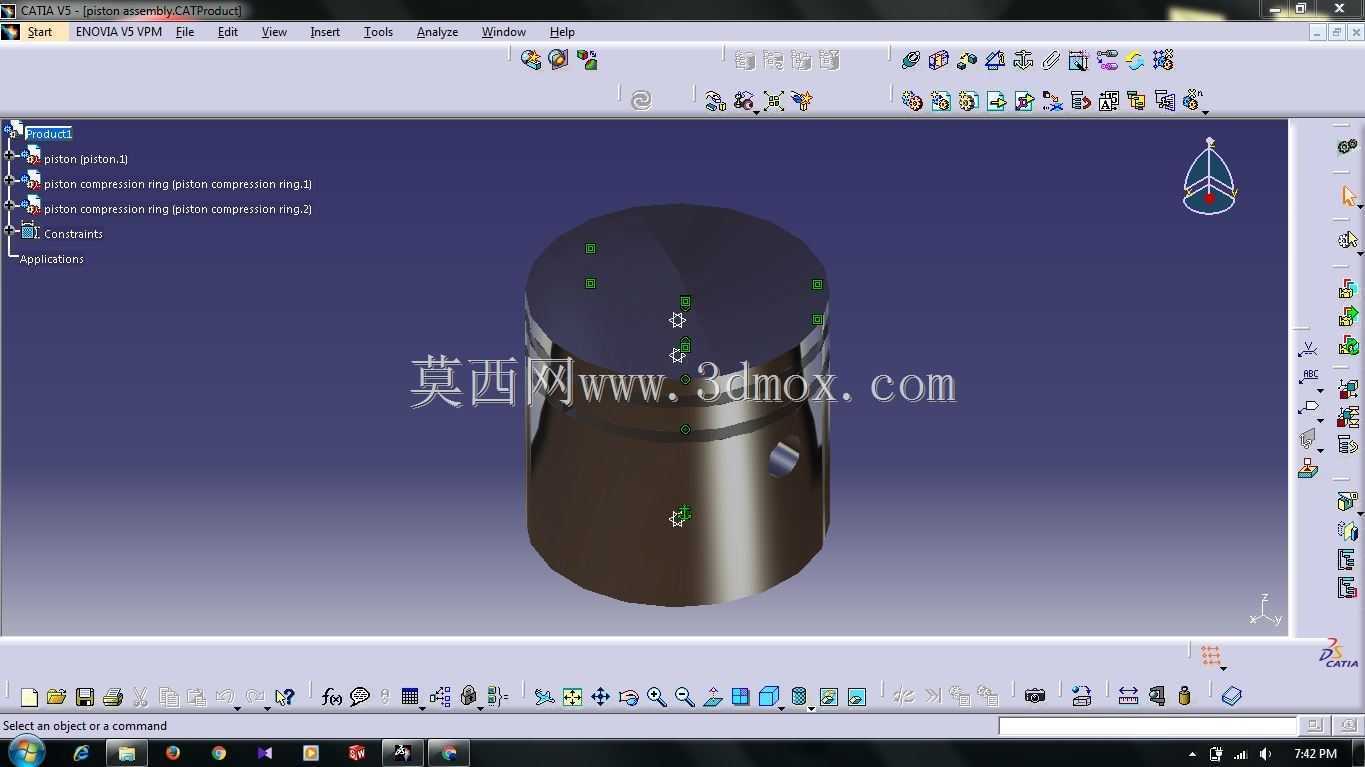

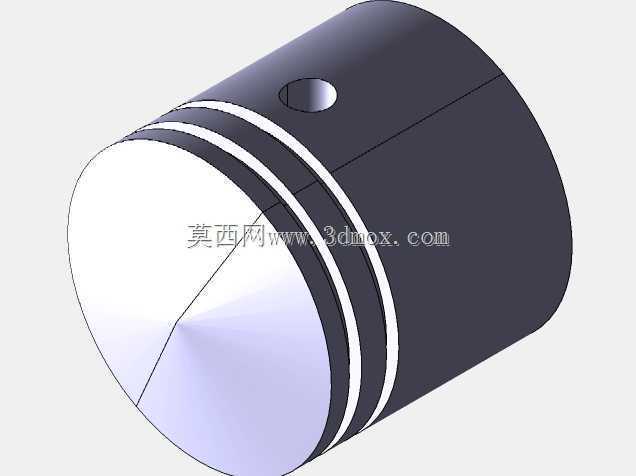

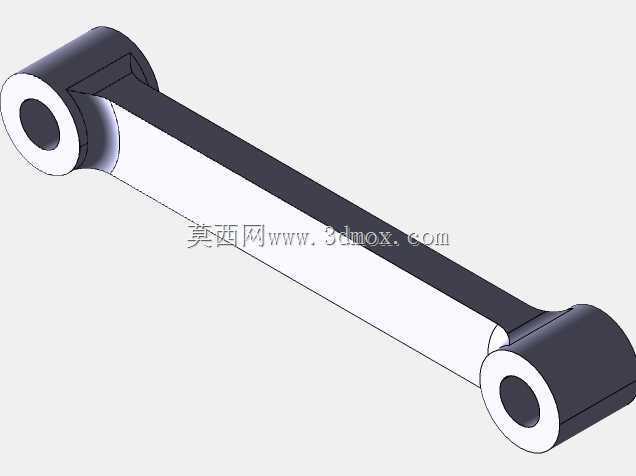

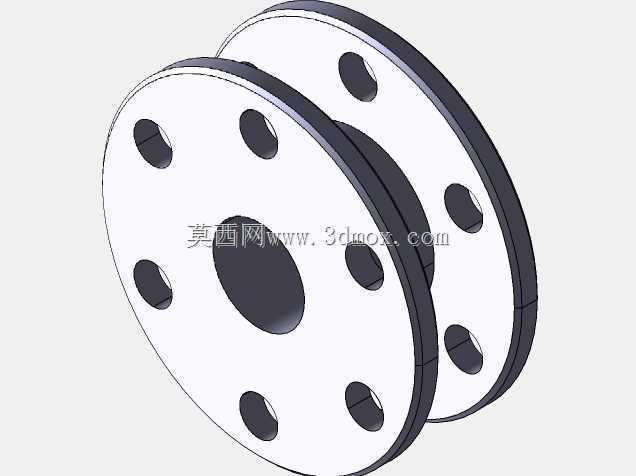

　　潮湿的恶劣工业场景下也能长期稳定工作，不会因为电气元件失效造成停机。活塞与连杆的连接采用浮动销结构，活塞上的密封环选用低摩擦的填充聚四氟乙烯材质，不需要额外加注润滑油就能实现气缸的密封，输出端的曲轴轴伸采用标准平键连接，键槽尺寸按照通用扭矩输出接口设计，可以直接连接联轴器、链轮或者皮带轮，适配不同的动力传输需求。在结构强度校核阶段，针对0.8MPa最高供气压力下的缸体受力、曲轴弯曲疲劳强度、连杆抗拉强度都做了有限元验证，所有受力部件的安全系数都控制在2.5以上，满足工业场景下连续运转的强度要求，同时针对运动部件的动平衡做了优化，曲轴与连杆组件在装配前都做了动平衡校正，额定转速下的振动幅值控制在0.1mm以内，不会因为振动过大造成连接螺栓松动或者配套设备的精度受影响。这套结构除了工业场景的应用之外，也可以作为气动原理教学的演示模型，所有部件的装配关系完全按照实际工业产品的设计标准制作，拆解后可以清晰展示径向发动机的配气逻辑、曲柄连杆的运动原理，相比单纯的原理示意图更具直观性，也能为同类气动动力装置的设计提供可参考的结构范本，在做同类型产品的改型设计时，可以直接复用这套结构的配气阀布局、缸体连接止口参数，只需要调整缸径、偏心距参数就能适配不同扭矩、不同转速的输出需求，大幅缩短同类产品的开发周期。
