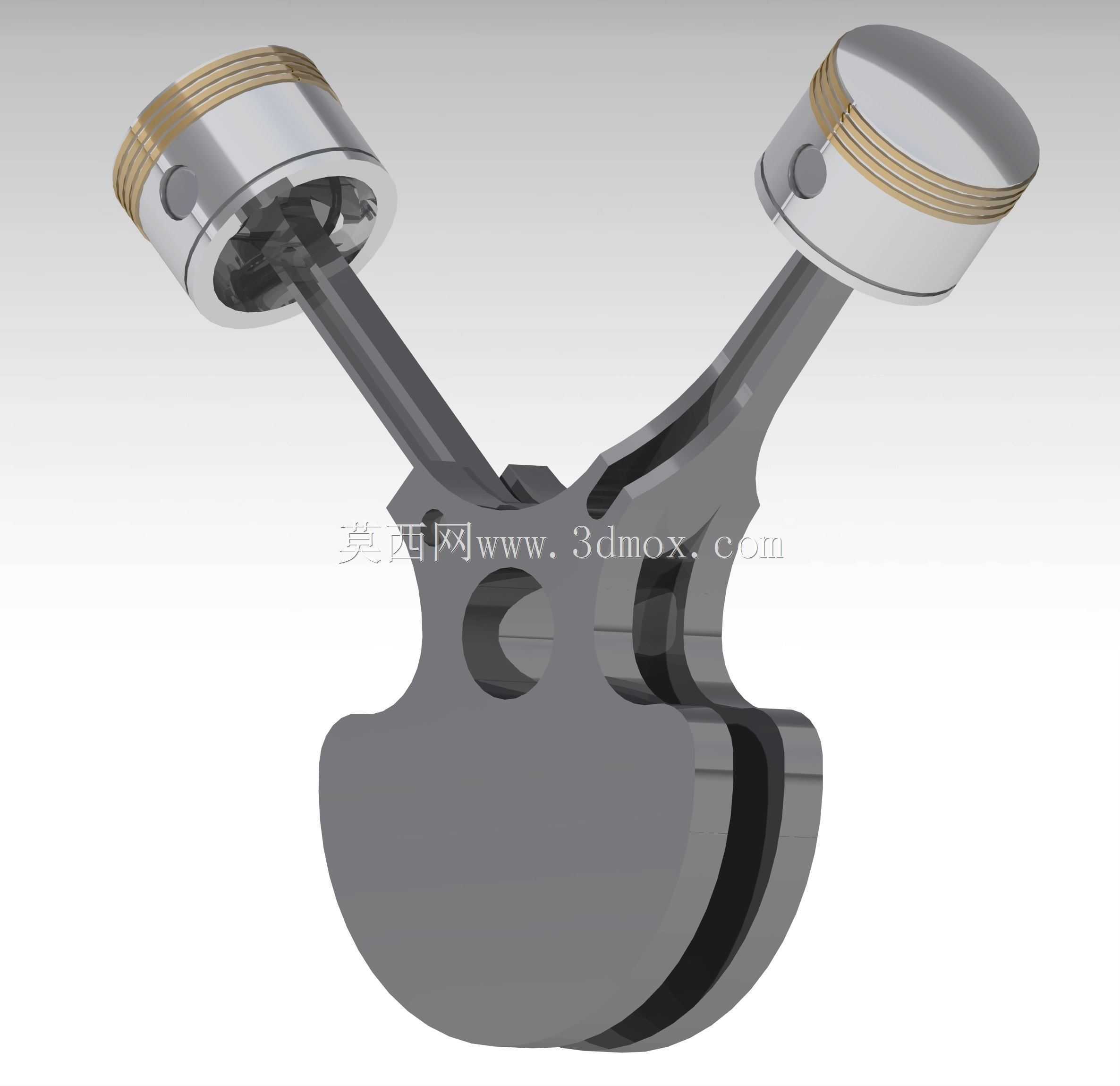

V型双缸活塞曲柄连杆动力结构

　　这套V型双缸动力结构的三维建模，完全围绕内燃机实际运行的力学特性展开，没有做多余的外观装饰，所有结构都服务于动力输出的核心需求。从应用场景来看，这类双缸V型布局的动力单元，常搭载在小型通用动力设备、轻型摩托、便携发电机组以及小型工程机械上，相比直列双缸结构，它的横向占用空间更小，整机重心更低，运行时的一阶惯性力平衡表现更优，能有效降低整机运行的振动幅度，减少配套设备的减震结构设计压力。

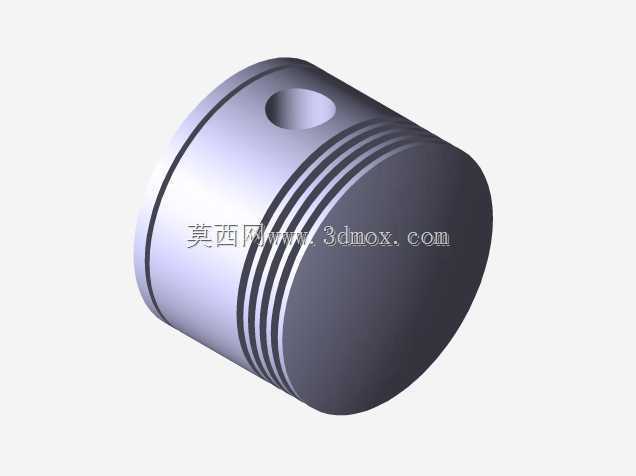

　　建模过程中首先确定的是两列气缸的夹角，这个角度直接决定了整机的宽度、点火间隔角以及平衡特性，本次建模采用的夹角适配小排量动力的常用布局，既不会让夹角过小导致两缸进排气布置干涉，也不会让夹角过大增加整机宽度，影响在紧凑设备舱内的安装。活塞部分的建模还原了实际产品的结构特征，活塞头部预留了环槽位置，对应气环与油环的安装空间，活塞销座的位置经过偏心处理，符合实际发动机设计中缓解活塞换向敲缸的工程逻辑，活塞裙部的型面没有做成正圆柱，而是预留了工作热态下的膨胀变形余量对应的型面特征，还原了真实零件的设计细节。

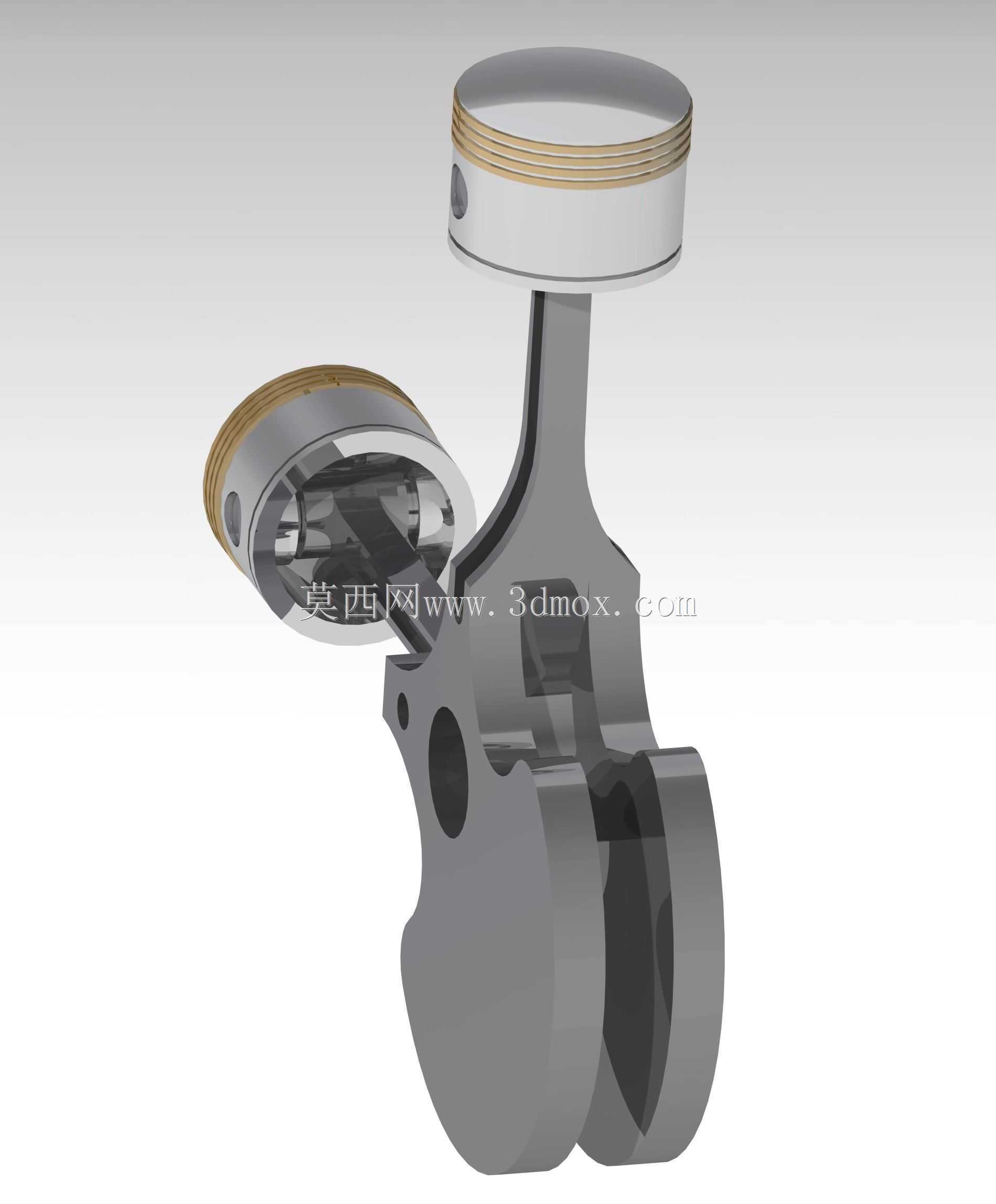

　　连杆部分的建模兼顾了刚度与轻量化需求，杆身采用了变截面的工字型结构，这种结构在往复运动过程中能在保证抗拉、抗压强度的前提下，尽可能降低往复运动质量，减少曲轴运转的惯性负载。连杆大头采用剖分式结构，对应实际装配中与曲轴曲柄销的连接需求，连杆小头的衬套安装位也做了准确的结构还原，保证活塞销的转动配合空间。曲轴部分的建模还原了曲柄销与主轴颈的偏心距，这个偏心距直接决定了活塞的行程，是影响发动机排量与输出扭矩的核心参数，曲柄臂的配重结构也做了对应设计，用来平衡活塞连杆组往复运动产生的惯性力，降低曲轴运转时的不平衡量。

　　从安装边界来看，这套结构的整机宽度由V型夹角直接决定，曲轴轴向尺寸由两缸的缸心距决定，建模时预留了曲轴两端的动力输出端与轴承安装位，缸体部分的安装法兰面也做了对应特征，方便后续配套设计时对接变速箱、离合器等外围部件。在实际设计这类结构时，需要重点关注活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的运动间隙，避免运动过程中出现干涉，同时要校核连杆在最大摆角位置时与缸筒下沿的间隙，防止运行中出现磕碰。这套三维模型完整还原了V型双缸动力核心的运动机构，所有配合面的尺寸关系都符合机械设计的公差配合逻辑，既可以作为动力设备选型阶段的结构参考，也能作为机械原理教学、结构设计练习的参考案例，帮助从业者理解往复式内燃机核心运动部件的配合关系与设计要点。在进行整机配套设计时，还可以基于这套核心运动结构，拓展设计缸体、缸盖、配气机构、冷却系统等外围部件，完成整个动力单元的完整设计，建模过程中所有的运动副约束都可以直接导入动力学仿真软件，进行运动学与动力学分析，验证不同转速下的惯性力变化、活塞侧压力大小等参数，为后续的零件强度校核、结构优化提供基础数据支撑。
