多片式汽车离合器结构设计

　　在乘用车辆与商用工程车辆的传动系统布局中，多片式离合器始终承担着动力通断控制的核心职能，区别于传统单片推式离合器的结构逻辑，这套多片结构通过多组摩擦副的叠合布置，能在有限的径向安装空间内传递更大的扭矩容量，尤其适配大排量乘用车、重载轻型货车以及部分特种作业车辆的传动需求。从实际装车场景来看，这类离合器多匹配手动变速箱与部分湿式双离合变速箱的前端动力输入段，日常行驶中驾驶员踩下离合踏板的动作，会通过分离拨叉推动分离轴承压下膜片弹簧指端，带动压盘抬升，逐次解除各组摩擦片之间的正压力，让发动机飞轮端的动力无法传递到变速箱输入轴，实现换挡过程中的动力切断；松开踏板后压盘在膜片弹簧回弹力作用下重新压紧摩擦片组，动力恢复传递，整个过程的平顺性直接取决于摩擦片组的叠合精度、弹簧力分布均匀度以及各零件的同轴度公差。

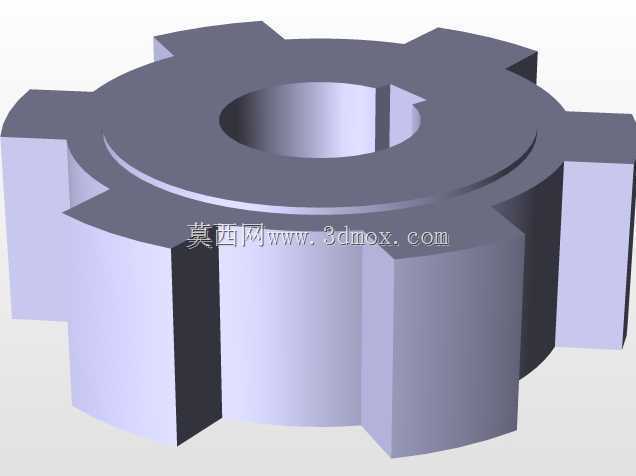

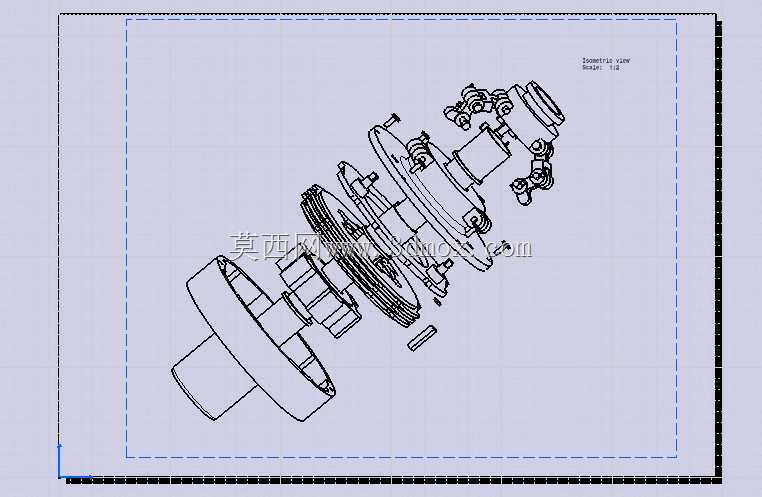

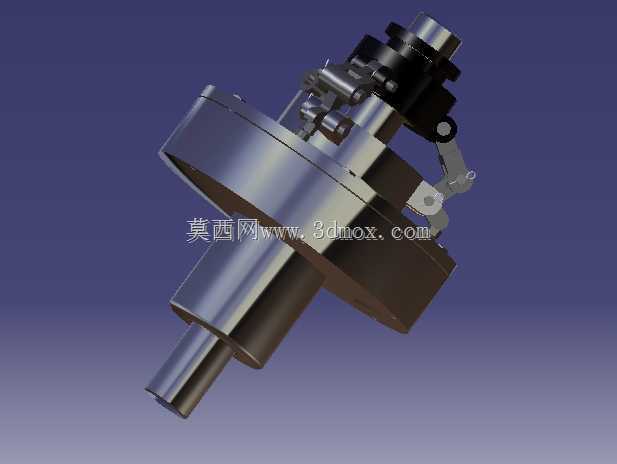

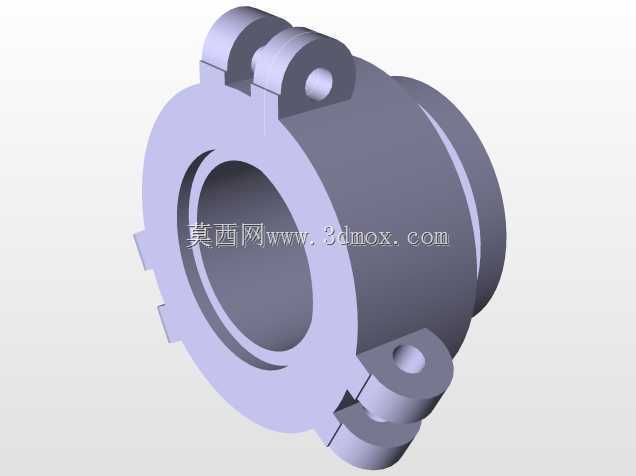

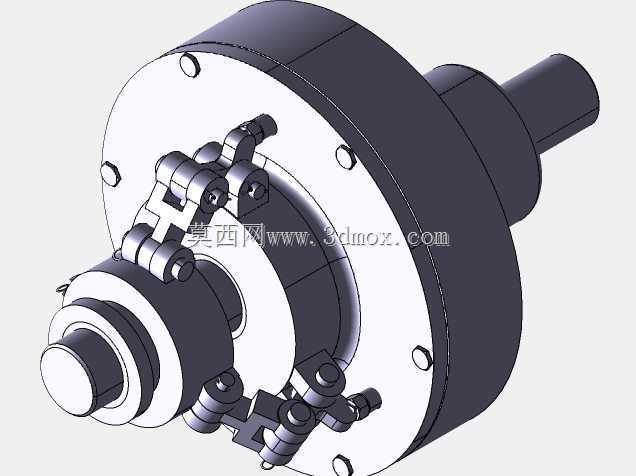

　　从结构设计的逻辑出发，这套模型完整还原了多片离合器的核心组成：包含与发动机飞轮刚性连接的离合器盖、提供压紧力的膜片弹簧、交替布置的主动摩擦片与从动钢片、支撑摩擦片组的从动盘毂、以及用于分离动作的分离轴承与传动销结构。设计过程中首先要确定的是摩擦片的数量与外径尺寸，这两个参数直接决定离合器的最大传递扭矩，通常摩擦片的有效摩擦半径越大、摩擦副组数越多，能传递的扭矩就越高，但同时也要考虑分离行程的匹配——摩擦片组数越多，分离时需要的压盘抬升行程就越大，需要和踏板杠杆比、分离拨叉的传动比做匹配计算，避免出现分离不彻底、换挡打齿的问题。

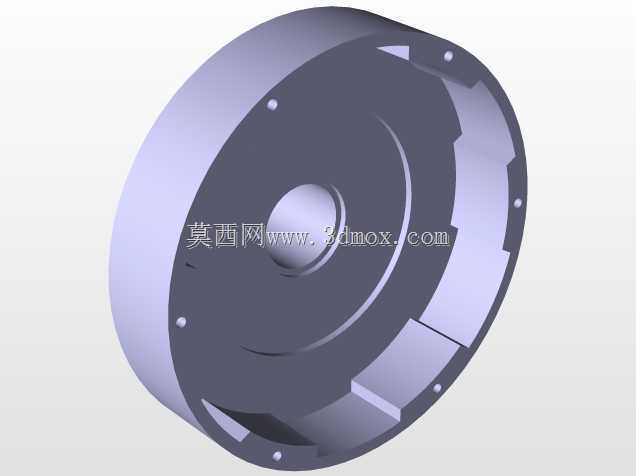

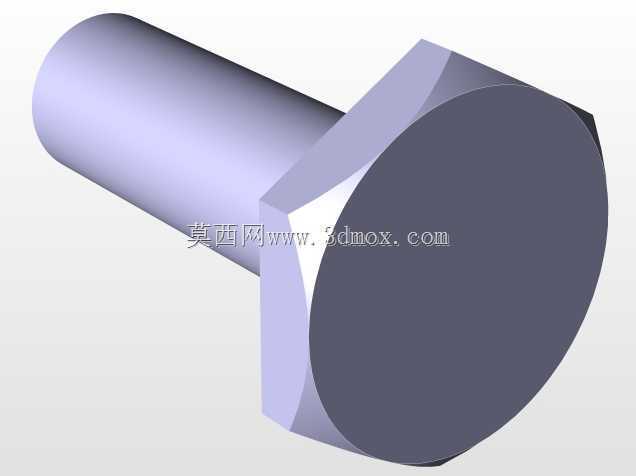

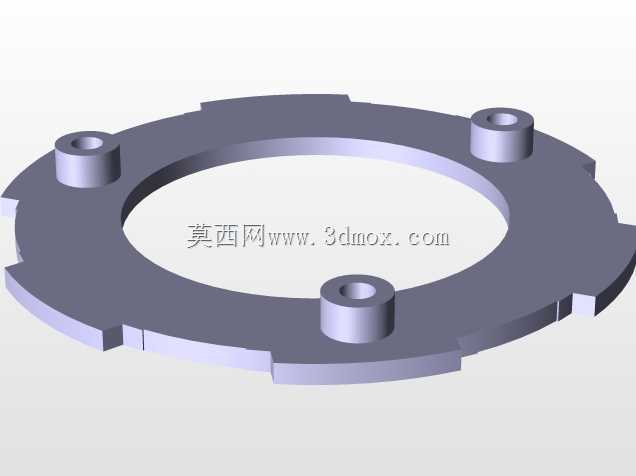

　　安装边界层面，这类多片离合器的轴向安装尺寸需要严格匹配发动机飞轮腔的深度，离合器盖通过周向布置的固定螺栓与飞轮端面连接，安装时需要保证从动盘毂的花键孔与变速箱输入轴花键的同轴度，通常装配时会使用专用导向轴定位，避免装车后出现离合器抖动、偏磨的问题。径向尺寸上，离合器总成的最大外径不能超过飞轮壳的内腔直径，同时要预留分离轴承动作的径向活动间隙，避免运动过程中出现运动干涉。摩擦片的表面开有径向散热槽，在半联动工况下，摩擦产生的热量可以通过这些槽道快速散发，避免摩擦材料过热烧蚀，延长离合器的使用寿命；主动片外缘的凸齿嵌入离合器盖的内齿槽中，随飞轮同步旋转，从动片内缘的花键齿与从动盘毂啮合，将动力传递给变速箱输入轴，这种交替啮合的结构能保证动力传递过程中受力均匀，减少局部应力集中。

　　在实际工况适配中，多片结构的优势还体现在半联动控制的平顺性上，多组摩擦片逐步接合的过程能让扭矩传递更线性，减少起步时的冲击感，尤其对于重载起步的车辆，多片结构能降低单片摩擦片的单位面积压力，减少磨损速率。设计时还需要考虑从动盘上的扭转减振结构，通常在从动盘钢片与盘毂之间会布置减振弹簧，吸收发动机输出的扭转振动，避免传动系统出现共振异响，这套模型中也还原了减振弹簧的安装位结构，能直观展示减振环节的布置逻辑。分离指端的高度一致性是加工装配中的关键控制点，如果各分离指的高度差超过公差范围，会导致分离过程中压盘倾斜，出现离合结合不平顺、分离轴承偏磨的问题，实际生产中会采用专用检具对分离指高度做全数检测，保证装配精度。
