外啮合齿轮泵壳体结构设计方案

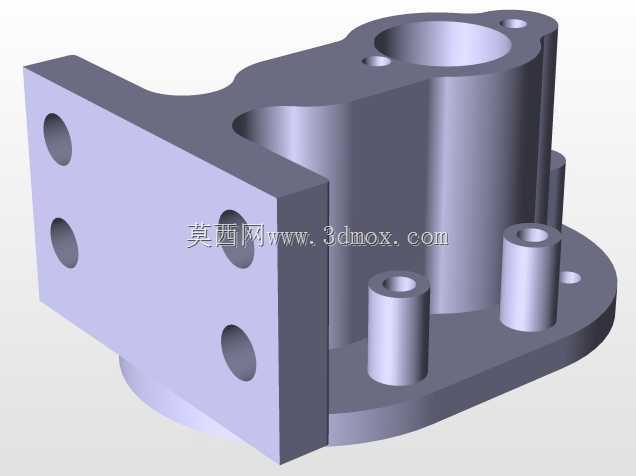

　　在液压传动系统、低压流体输送工况中，齿轮泵的壳体是承载齿轮副、建立密封容腔、对接安装接口的核心承载部件，本次设计的齿轮泵泵体，针对中小流量外啮合齿轮泵的使用场景做了结构适配，可覆盖润滑系统输油、小型液压站动力单元、机床冷却供油等常规工况的使用需求。从结构功能来看，该泵体的核心作用是为一对相互啮合的圆柱齿轮提供封闭的安装容腔，容腔的内壁轮廓需匹配齿轮齿顶圆的运动轨迹，保证齿轮转动过程中齿顶与壳体内壁的间隙控制在合理范围，既要避免间隙过大造成内泄漏量超标影响容积效率，也要防止间隙过小出现齿顶刮擦壳体内壁的磨损问题，常规工况下该间隙取值控制在0.02-0.05mm区间，可兼顾加工经济性与使用性能。泵体左侧设置的带安装孔法兰面，

　　是整个泵单元的安装基准面，三个呈三角形排布的安装孔可实现泵体与安装基座、电机端盖或者阀块的刚性连接，三角形的孔位排布相比四角排布更能适应小安装空间的固定需求，同时保证连接面的受力均匀，避免泵体运行过程中因连接应力不均出现变形，导致齿轮副卡滞或者密封面泄漏。法兰面与泵体主体的过渡位置做了直角加厚处理，可提升安装位置的结构刚性，避免螺栓锁紧时法兰面出现翘曲变形，影响连接面的密封性能。泵体上部的两个同轴阶梯孔，是齿轮轴的轴承安装位，孔的加工精度直接决定齿轮轴的回转同轴度，设计时两个孔的同轴度公差需控制在0.01mm以内，孔的端面与轴线的垂直度公差不超过0.02mm，才能保证齿轮轴装配后转动灵活，无偏磨问题。孔位周边设置的小型凸台结构，

　　一方面是为轴承安装提供定位止口，另一方面可在端面安装密封端盖时提供平整的密封贴合面，减少端盖密封的泄漏风险。泵体下部伸出的两个小圆柱凸台，是泵的进出油道接口或者定位销安装位，若作为油道接口，其内径尺寸需匹配泵的额定流量，避免通流面积不足造成油液流速过高产生吸空或者压力损失过大的问题；若作为定位销孔的安装凸台，则可保证泵体与端盖装配时的位置精度，避免多次拆装后出现齿轮副啮合位置偏移的问题。从设计思路来看，该泵体采用一体式铸造成型后再做机加工的工艺路线，主体结构无过多复杂曲面，可降低铸造模具的制作成本，同时减少后续机加工的工序量。容腔部分的内壁在铸造时预留0.3-0.5mm的加工余量，仅对齿顶圆对应的内壁区域做精镗加工，

　　其余非配合面保留铸造毛坯面，可在保证使用精度的前提下压缩加工成本。安装法兰面、轴承孔、密封端面这些关键配合位置，设计时统一了加工基准，以法兰安装面为第一基准，轴承孔的加工、端面的加工都以此为定位基准，可减少基准转换带来的加工误差，提升零件的加工合格率。在安装边界方面，该泵体的法兰面外形尺寸适配常规Y系列小型电机的端盖安装尺寸，可直接与0.55kW-1.5kW功率段的4极电机配套组成泵组，不需要额外制作过渡连接法兰，能减少用户的安装配套成本。泵体的整体高度控制在100mm以内，宽度方向不超过80mm，可适配小型液压站、机床润滑系统这类安装空间紧凑的使用场景，不会占用过多的设备内部空间。在实际使用过程中，该泵体的材质可根据输送介质的不同做适配，输送常规矿物液压油时采用HT200灰铸铁材质即可满足强度与耐磨需求，若输送有腐蚀性的流体介质，可更换为铸铝或者不锈钢材质，结构本身不需要做大幅改动，仅需调整部分壁厚参数即可适配不同材质的铸造工艺要求。泵体的壁厚设计做了等强度优化，容腔周边的壁厚根据受压情况做了差异化设计，高压侧的壁厚比低压侧厚2mm左右，可在保证泵体耐压能力达到1.6MPa额定压力的前提下，尽可能减轻泵体的整体重量，避免不必要的材料浪费。另外，泵体上的安装孔都做了锪平处理，可保证螺栓锁紧时螺栓头与安装面完全贴合，不会出现螺栓偏斜导致的连接应力集中问题，提升泵组长期运行的结构可靠性。
