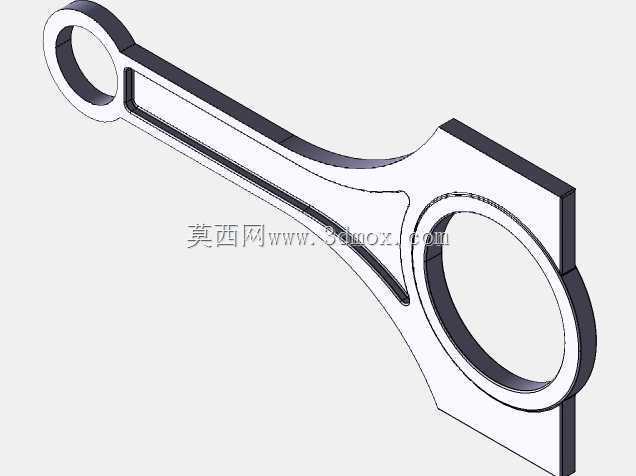

汽车发动机动力总成连杆结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780002
  • 汽车发动机动力总成连杆结构设计

  在往复式内燃机的动力传递链路里,连杆是衔接活塞销与曲轴曲柄销的核心受力构件,其结构合理性直接决定了动力总成的运转可靠性、NVH表现与服役寿命,日常做结构设计时需要反复校核多工况下的受力变形与疲劳裕度。从实际装车场景来看,这类连杆主要适配小排量乘用车的汽油发动机,在发动机完成进气、压缩、做功、排气四个冲程的循环过程中,连杆需要把活塞承受的燃气爆发压力传递给曲轴,将活塞的往复直线运动转化为曲轴的旋转扭矩,最终通过飞轮、变速器把动力输出到整车传动系统。除了常规的四冲程汽油机工况,在做台架验证时还要覆盖冷启动高怠速、满负荷全油门爬坡、高转速持续巡航、急加减速交变载荷等极端工况,确保杆身不会出现屈曲变形、大小头孔失圆、螺栓连接面滑移等失效问题。

  从结构设计思路上看,这款连杆采用了传统的分体式斜切口大头设计,小头端为整体式圆环结构,用来压入铜基衬套后与活塞销配合,衬套内孔需要预留合适的配合间隙,保证高温工况下活塞销不会出现卡滞,同时衬套上设计有对应活塞销座的润滑油孔,能够承接曲轴箱飞溅上来的机油,在销与衬套之间形成稳定的油膜,降低往复运动过程中的摩擦磨损。杆身部分采用了工字形截面设计,这种截面形式能够在保证结构刚度与强度的前提下,尽可能降低连杆自身的往复运动质量,减少高转速下的惯性力载荷,降低曲轴平衡块的设计配重需求,间接提升发动机的转速响应速度。工字形截面的过渡圆角做了连续变曲率处理,避免截面突变带来的应力集中,尤其是在杆身与大小头衔接的位置,应力水平是整个连杆最高的区域,圆角参数需要结合有限元分析结果反复迭代,确保疲劳安全系数满足设计规范要求。

  大头端的斜切口设计主要是为了满足发动机装配时的工艺需求,因为多数乘用车发动机的气缸直径小于曲轴曲柄销的回转直径,如果采用平切口大头,装配时连杆无法从气缸套内穿过,斜切口的剖分角度通常设置在30度到45度之间,能够有效缩小大头的横向轮廓尺寸,满足装配通过性要求。剖分面采用了锯齿形定位结构,能够保证连杆盖与杆身的装配定位精度,避免螺栓拧紧后或者运转过程中出现错位,导致大头孔失圆,加剧曲轴轴瓦的异常磨损。连杆螺栓采用了高强度预应力设计,装配时需要严格按照转角法拧紧,保证螺栓预紧力均匀一致,防止运转过程中出现连杆盖松动、螺栓断裂等严重失效问题。

  从安装边界尺寸来看,小头孔的内径尺寸需要与选定的活塞销外径匹配,通常配合公差选择过渡配合加微量过盈,保证衬套压装后不会出现转动;大头孔的内径尺寸需要匹配对应曲轴的曲柄销直径,装配轴瓦后要保证合适的油膜间隙,间隙过大会导致机油压力偏低、运转噪音增大,间隙过小则容易出现轴瓦烧蚀、抱轴等故障。杆身的中心距也就是大小头孔的中心距,直接决定了发动机的压缩比与活塞行程,设计时需要严格控制中心距的尺寸公差,通常公差带控制在0.05mm以内,避免影响发动机的实际压缩比,导致动力输出异常或者爆震风险。连杆的整体厚度需要匹配曲轴的曲柄臂宽度与活塞销座的开档尺寸,保证安装后不会出现轴向窜动干涉,同时在连杆大头的侧面设计有对应的止推面,用来控制连杆在曲轴上的轴向间隙。

  在实际工程验证阶段,除了常规的静强度校核、屈曲稳定性分析,还要做疲劳寿命仿真,模拟发动机百万次循环载荷下的疲劳损伤情况,同时还要对连杆毛坯做金相组织检验、探伤检测,确保毛坯内部没有夹渣、气孔等锻造缺陷,机加工完成后要对大小头孔的圆柱度、粗糙度、位置度做全尺寸检测,保证每一件产品的加工精度满足设计要求。在做运动干涉校核时,还要模拟活塞运动到上止点、下止点位置时,连杆与气缸壁、曲轴平衡块、活塞裙部之间的最小间隙,避免发动机运转过程中出现运动件碰擦的问题,尤其是在高转速工况下,连杆受惯性力作用会产生微量的弹性变形,校核间隙时需要把这部分变形量纳入考量,预留足够的安全间隙。
