星型发动机主连杆活塞组结构设计

　　在航空活塞式动力、小型固定式动力机组的星型内燃机结构中，主连杆是整套曲柄连杆机构的核心传力构件，区别于直列、V型发动机的并列连杆布局，星型构型的多缸动力单元会将同一曲柄销上的所有连杆力集中传递至主连杆，再通过主连杆大端的曲柄销配合面完成动力向曲轴的输出，这种布局能在紧凑的径向空间内布置更多气缸，大幅提升单位体积的功率密度，早年广泛应用于轻型通航飞机、小型应急动力机组中。

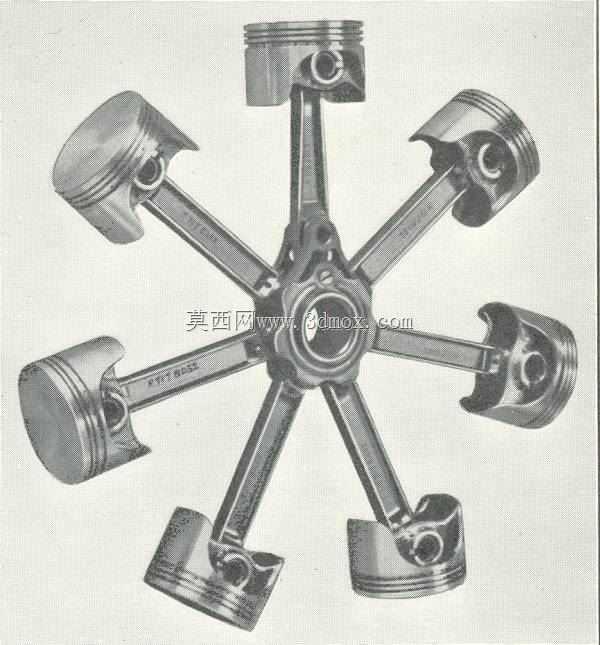

　　从实际装配逻辑来看，主杆的大端采用整体式剖分结构与曲轴曲柄销配合，大端外圆沿周向均匀分布多个副连杆连接销孔，每个销孔对应一个气缸的副连杆，图中呈现的七组活塞连杆组件，正是以主杆为中心呈放射状排布，对应七缸星型发动机的单排气缸布局。设计过程中首先要确认的是安装边界：主杆大端内孔与曲柄销的配合公差需满足高速往复运动下的润滑要求，通常采用间隙配合并预留油道开孔位置，保证压力润滑油能从曲轴油道进入连杆大端轴承面，再通过杆身内部的油孔输送至小端活塞销位置。

　　主杆的杆身截面采用工字型构型，这种截面能在保证结构强度、刚度的前提下尽可能降低往复运动质量，减少曲轴旋转过程中的惯性力载荷。小端与活塞销的配合位置压装耐磨铜套，铜套内表面开设布油槽，避免活塞销与连杆小端直接摩擦造成的早期磨损。在功能特性上，主杆不仅要传递活塞做功行程的爆发压力，还要承受各个副连杆传递来的交变侧向力，因为不同气缸的做功行程存在相位差，主杆在一个工作循环内会受到来自不同方向的周期性载荷，这就要求设计阶段必须完成多工况的疲劳强度校核，重点关注大端销孔位置、杆身与大小端过渡圆角位置的应力集中情况，过渡圆角的半径不能过小，否则会在交变载荷下产生疲劳裂纹。

　　实际应用场景中，这类星型发动机的主连杆组件对动平衡要求极高，七组活塞连同副连杆的质量差需要控制在极小的公差范围内，主杆本身的质量分布也要经过动平衡修正，避免高速运转时产生过大的振动。安装过程中，主杆大端的剖分面需要采用定位销或者止口结构保证装配精度，连杆螺栓的预紧力必须严格按照工艺要求施加，防止运转过程中螺栓松动引发大端抱轴或者断裂故障。从外形尺寸来看，主杆的长度直接决定了发动机的压缩比，杆身长度与曲柄半径的比值（连杆比）通常取3.2到4之间，比值过小会增大气缸壁的侧向压力，加剧活塞与缸套的磨损，比值过大则会增加发动机的整体径向尺寸，违背星型发动机紧凑化的设计初衷。

　　设计建模过程中，需要先确定曲柄销的直径、活塞销的中心距参数，再以此为基础推导主杆大小端的中心距，之后根据各个气缸的夹角确定大端上副连杆销孔的分布角度，每个销孔的轴线需要与对应气缸的轴线重合，保证副连杆在运动过程中不会出现卡滞。杆身的工字型截面尺寸需要根据最大爆发压力计算得出，保证在最大载荷下杆身的弯曲变形量在允许范围内，同时要避让曲轴旋转过程中的平衡块运动轨迹，避免运转时出现运动干涉。活塞部分采用铝合金材质，裙部开设膨胀槽以适应热态下的尺寸变化，活塞环槽的位置与尺寸需要配合活塞环的密封要求，保证燃烧室的气密性，活塞销采用全浮式设计，工作时可以在连杆小端和活塞销座孔内自由转动，使磨损均匀分布。
