带吊环结构的圆柱螺旋缓冲减震组件

　　这类带两端吊环的圆柱螺旋弹簧缓冲组件，在工业场景里的应用覆盖范围极广，从小型代步车辆的悬架缓冲，到自动化输送线的工位减震，再到小型工程机械的操作室隔振，都能见到同结构产品的身影。不同于板簧类承载元件的大载荷定向承载特性，这类圆柱螺旋减震组件的核心作用是吸收轴向的冲击动能，通过弹簧的往复形变将冲击能量转化为弹性势能缓慢释放，避免刚性连接的构件在瞬时冲击下出现应力集中甚至断裂失效。

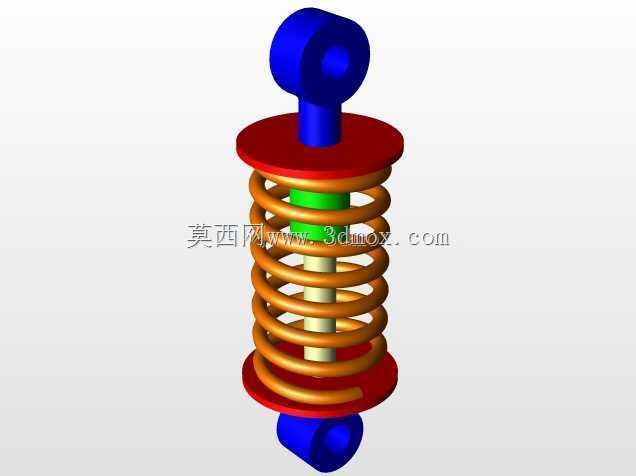

　　从结构设计逻辑来看，两端的吊环结构是为了适配铰接式安装场景，相比法兰面安装的减震元件，铰接吊环可以允许安装端存在小角度的摆动余量，在设备运行过程中出现小幅偏载、侧向位移时，不会对弹簧本体产生附加的弯曲应力，能有效延长弹簧的疲劳寿命。上下两端的红色环形压盘，作用是约束弹簧的径向位移，避免弹簧在大压缩量下出现侧向屈曲，压盘的内径略大于中心导向杆的外径，既可以让导向杆顺畅穿过，又能限制弹簧的径向窜动范围。中心位置的浅绿色缓冲块是二级缓冲结构，当弹簧压缩到设定行程时，上下压盘会先接触这个弹性缓冲块，避免弹簧并圈产生刚性冲击，同时也能限制弹簧的最大压缩量，防止弹簧超过屈服极限出现永久塑性变形。中心的浅色导向杆贯穿整个组件，是整个减震器的运动基准，所有部件的运动都沿着导向杆的轴向进行，避免出现运动卡滞。

　　做这类结构的三维建模时，首先要确认的是安装边界尺寸：两端吊环的内孔直径直接匹配安装销轴的尺寸，吊环的中心距是产品的自由长度，这个尺寸直接决定了减震器的安装空间要求，建模时需要先根据安装点的距离确定自由状态下的总长度，再根据所需的缓冲行程确定弹簧的有效圈数、线径和中径。弹簧的参数选择需要匹配实际载荷需求，线径越粗、中径越小，弹簧的刚度就越大，能承受的载荷就越高，同时固有频率也会更高，选型时需要避开被减震设备的工作频率，防止出现共振问题。

　　实际安装使用时，两端吊环通过销轴分别连接到震动源和承载基座上，销轴需要加装润滑衬套，减少吊环铰接处的磨损，同时要保证两端吊环的安装面平行度在允许范围内，避免弹簧在初始状态就承受侧向力。日常运维中需要定期检查弹簧的表面是否出现裂纹、锈蚀，缓冲块是否出现老化开裂，导向杆表面是否有明显的磨损划痕，如果发现弹簧的自由长度出现明显缩短，说明弹簧已经出现塑性变形，需要及时更换，避免缓冲失效导致设备故障。

　　在不同的应用场景下，这类组件的参数会有明显调整：用于小型非机动车悬架的版本，弹簧刚度偏低，行程更长，用来过滤路面的细碎颠簸；用于工业设备工位隔振的版本，刚度更高，行程更短，主要用来吸收设备运行产生的高频小幅震动；用于工程机械限位缓冲的版本，会额外增加防尘套结构，避免砂石、灰尘进入弹簧和导向杆的配合间隙，防止运动卡滞。建模过程中需要注意弹簧两端的并圈磨平处理，保证弹簧端面和压盘的接触面积足够，避免局部应力过大压坏压盘表面，吊环和端部连接座的过渡位置要做圆角处理，减少应力集中，这个位置是整个组件的受力薄弱点，在交变载荷下很容易出现疲劳断裂，建模时的圆角参数需要结合材料的疲劳特性设置，不能为了外观好看做尖锐的直角过渡。
