带内部结构的92mm规格活塞结构设计

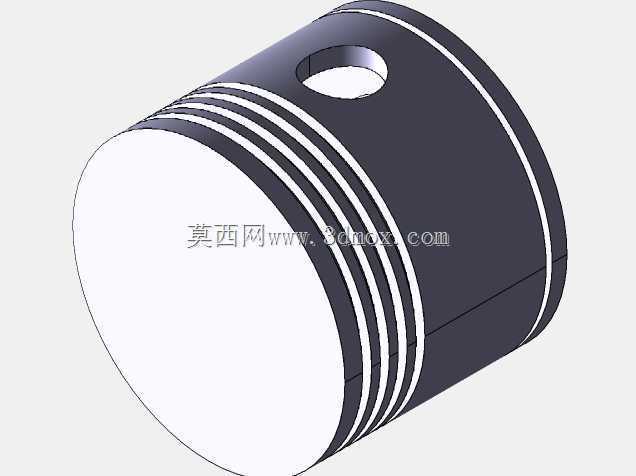

　　在往复式动力机械的核心运动组件中，活塞是直接参与能量转换、承受交变载荷的关键零件，其结构合理性直接决定整套动力单元的运行稳定性、密封性能与服役寿命。这款92mm规格的活塞设计，没有停留在外观曲面的复刻层面，而是完整还原了内部承力结构、环槽布局与销座细节，能够直接用于动力系统的装配干涉校验、运动仿真分析以及零部件选型参考。

　　从实际应用场景来看，这类缸径规格的活塞广泛适配小排量通用汽油机、小型农用动力机械、园林机械动力头以及部分微型空压机的往复运动单元，在工作过程中需要承受燃烧室内的爆发压力冲击，同时沿缸壁做高频往复直线运动，还要通过活塞销将动力传递给连杆，带动曲轴完成旋转运动的转换。设计过程中首先要明确的就是安装边界尺寸：活塞标称直径92mm，与对应规格的气缸套保持设计要求的配合间隙，避免热膨胀后出现拉缸故障，同时保证冷态下的密封性能不会因为间隙过大出现漏气问题。

　　活塞头部的环槽结构是密封功能的核心载体，本次设计中预留的多道环槽，分别对应气环与油环的安装位置：上部的气环槽用于安装压缩环，阻断燃烧室内的高压燃气向曲轴箱窜动，保证燃烧室的压缩压力满足设计要求；下部的油环槽用于安装刮油环，在活塞下行过程中刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油耗超标等问题。每道环槽的宽度、深度以及槽岸的高度都经过匹配性设计，既保证活塞环安装后不会出现轴向窜动过量，也预留了足够的热膨胀余量，避免高温工况下环槽卡滞导致活塞环断裂失效。

　　活塞销孔的设计是承力结构的关键，销孔位置设置在活塞裙部上方的销座区域，两侧的销座与活塞本体做了加强筋过渡处理，能够分散活塞销传递的交变冲击力，避免应力集中导致销座开裂。销孔的同轴度、圆柱度公差都按照通用动力机械的设计规范做了结构还原，在三维模型中可以直接完成活塞销的虚拟装配，校验连杆小头在活塞内部的摆动间隙，确认活塞运动到上止点、下止点位置时，连杆不会与活塞内壁发生运动干涉。

　　不同于仅做外观展示的简化模型，这款活塞完整构建了内部的型腔结构，活塞头部的壁厚、裙部的壁厚变化都按照实际铸造活塞的工艺要求做了还原：头部区域因为直接接触高温燃气，壁厚设计兼顾了结构强度与导热性能，能够将燃烧产生的热量通过活塞环传递到缸壁，再通过冷却系统带走热量；裙部区域则起到导向作用，型线设计考虑了热态下的变形量，保证活塞在工作温度下与缸壁保持均匀的接触状态，避免出现偏磨、敲缸等异常工况。

　　在结构设计的细节处理上，活塞外圆的型线没有采用简单的正圆柱结构，而是根据不同位置的热变形量做了适配性的轮廓调整，头部直径略小于裙部直径，抵消高温下头部更大的热膨胀量；活塞裙部的表面过渡区域做了圆角处理，避免锐边在装配过程中刮伤缸壁内壁，也减少了应力集中点。销孔内部的卡环槽结构也做了完整还原，用于安装活塞销卡环，限制活塞销的轴向窜动，避免活塞销轴向滑出刮伤气缸内壁。

　　对于三维建模从业者与结构设计人员来说，这款模型可以直接用于活塞类零件的建模参考，理解活塞各部分结构的设计逻辑与功能对应关系，也可以导入到运动仿真软件中，完成曲柄连杆机构的运动学仿真，分析活塞的运动速度、加速度变化规律，校验整套运动机构的动平衡特性；在设备选型过程中，也可以通过模型的尺寸参数，匹配对应的气缸、连杆、曲轴等零部件，快速完成整套动力单元的初步方案布局，减少前期方案设计阶段的重复建模工作量。
