汽车通风打孔式制动盘结构设计

项目分类:制动器 发布时间:2024-10-08 ID:779865
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计

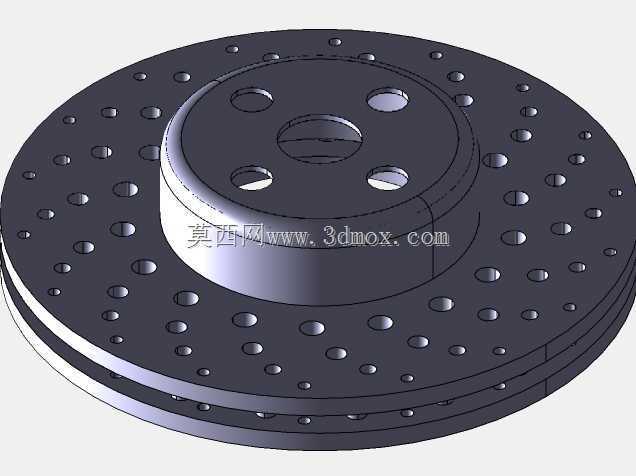

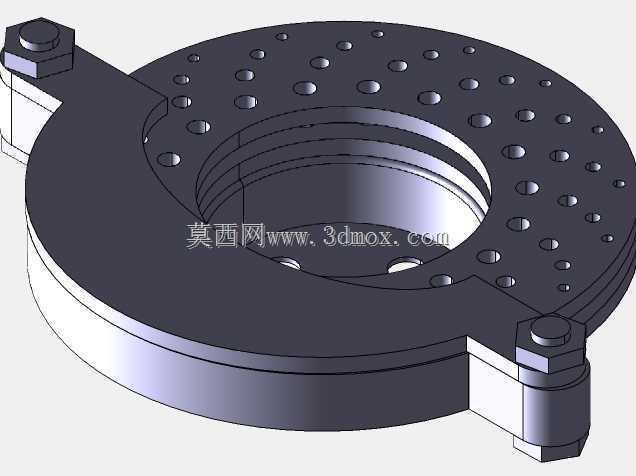

  在乘用车与轻型商用车的盘式制动系统中,制动盘是直接决定制动效能、热稳定性与连续制动衰减表现的核心摩擦副部件,本次建模还原的是量产车型常用的双层通风打孔式制动盘结构,完全按照实车装配的边界条件完成几何特征搭建。从实际装车场景来看,这类制动盘多用于家用轿车、城市SUV的前轮制动位,部分性能取向的车型会四轮标配该结构,区别于实心盘的单层结构,双层夹腔的通风道设计可以在车辆行驶过程中利用轮辋转动的离心效应,将制动摩擦产生的热量快速通过风道导出,避免连续制动后盘面温度过高引发摩擦系数骤降的热衰退问题,盘面均匀分布的钻孔一方面可以进一步提升散热效率,另一方面可以在雨天行车时快速破除盘面水膜,减少湿滑路面制动时的水滑效应,同时也能在制动过程中及时排出摩擦片磨落的碎屑,减少碎屑在盘面与片之间滞留引发的制动抖动、异响问题。

  设计过程中首先锁定的是安装边界的尺寸约束,中心定位凸台的直径与轮毂轴头的配合公差严格按照过渡配合要求设定,凸台高度完全匹配轮毂轴承端面的安装间隙,避免装车后出现盘片偏磨、转动干涉的问题;中心安装孔周围的五个螺栓过孔采用均匀圆周排布,孔位的分度圆直径与车轮螺栓的分布参数完全对齐,孔边做了0.5mm的倒角处理,既方便装配时螺栓顺利导入,也能消除螺栓孔边的应力集中,避免长期承受制动力矩后孔位出现微裂纹。盘面的摩擦环宽度匹配对应车型的摩擦片接触面积,不会出现摩擦片超出盘面边缘或者接触面积不足的问题,摩擦面的平面度在建模时按照0.03mm的形位公差要求做了基准约束,保证制动时片与盘可以完全贴合,减少制动踏板的虚位与抖动概率。

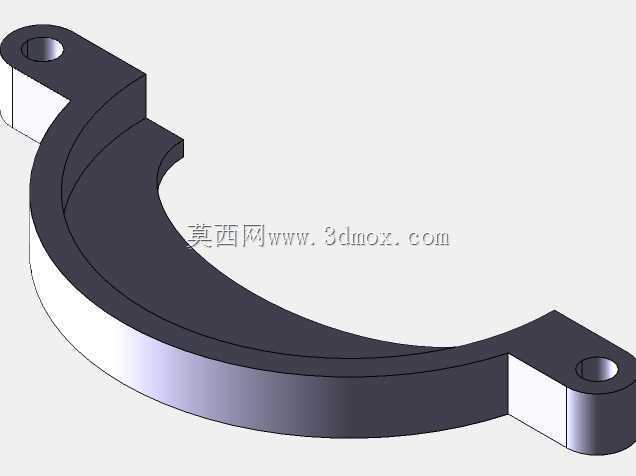

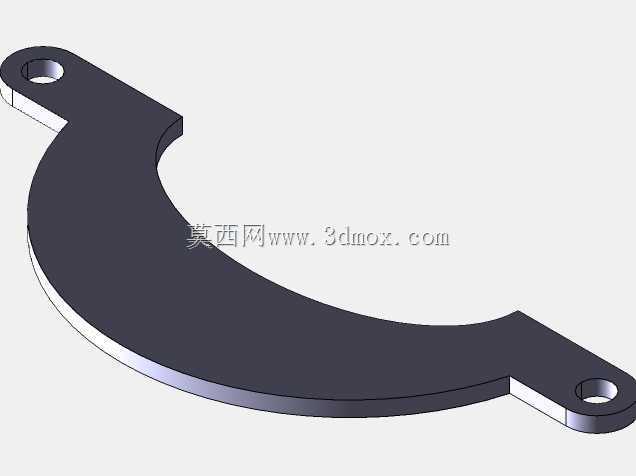

  两层盘体之间的通风道采用径向直叶片结构,这种结构的风道风阻小,低速行驶时就能形成足够的冷却气流,相比曲线叶片结构加工难度更低,量产时的铸造良品率更高,适合民用车型的大规模量产需求。盘面的钻孔采用交错排布方式,避免同一径向位置连续开孔削弱盘体的结构强度,每个钻孔的边缘都做了微小的倒钝处理,防止长期使用后孔边出现应力开裂,同时也能减少钻孔边缘对摩擦片的异常切削,延长摩擦片的使用寿命。盘体与安装法兰的过渡位置采用大圆角过渡,分散制动时传递到法兰位置的剪切应力,避免紧急制动时法兰位置出现断裂风险。

  从实际使用的工况角度考虑,建模时也还原了盘体的磨损余量设计,摩擦面单侧预留了3mm的磨损极限厚度,当盘面磨损到该厚度时就需要更换制动盘,避免盘体强度不足引发制动失效;安装法兰的端面与摩擦面的垂直度按照0.02mm的公差要求设定,保证装车后制动盘的端面跳动量控制在合理范围内,减少高速制动时的方向盘抖动问题。整个模型的几何特征完全覆盖了量产制动盘的所有关键结构,没有做多余的简化,既可以用于制动系统的结构教学、装配干涉校验,也可以作为改装制动盘设计的基础参考模板,帮助结构设计人员快速掌握这类部件的尺寸约束与设计要点,避免在选型或改型设计时出现安装不匹配、结构强度不足的问题。
