内燃发动机前端密封端盖结构设计

　　这款发动机前盖作为内燃机前端的核心承载密封部件，主要适配小排量内燃动力单元的前端布局需求，在乘用车动力总成、小型通用工程机械动力组、园林机械动力单元等场景中均有广泛适配空间，其核心作用是封闭发动机曲轴前端腔体，为前端轮系、正时机构、油封组件提供稳定的安装基准与防护屏障，避免腔体内润滑油泄漏，同时阻挡外部粉尘、泥水、碎屑进入发动机内部运动副区域，保障动力单元长期运行的可靠性。

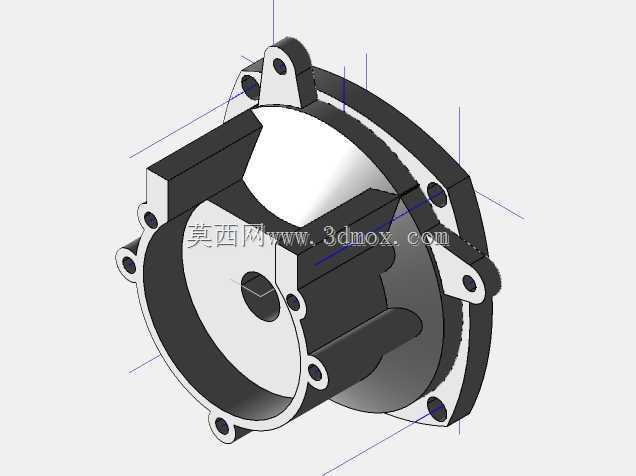

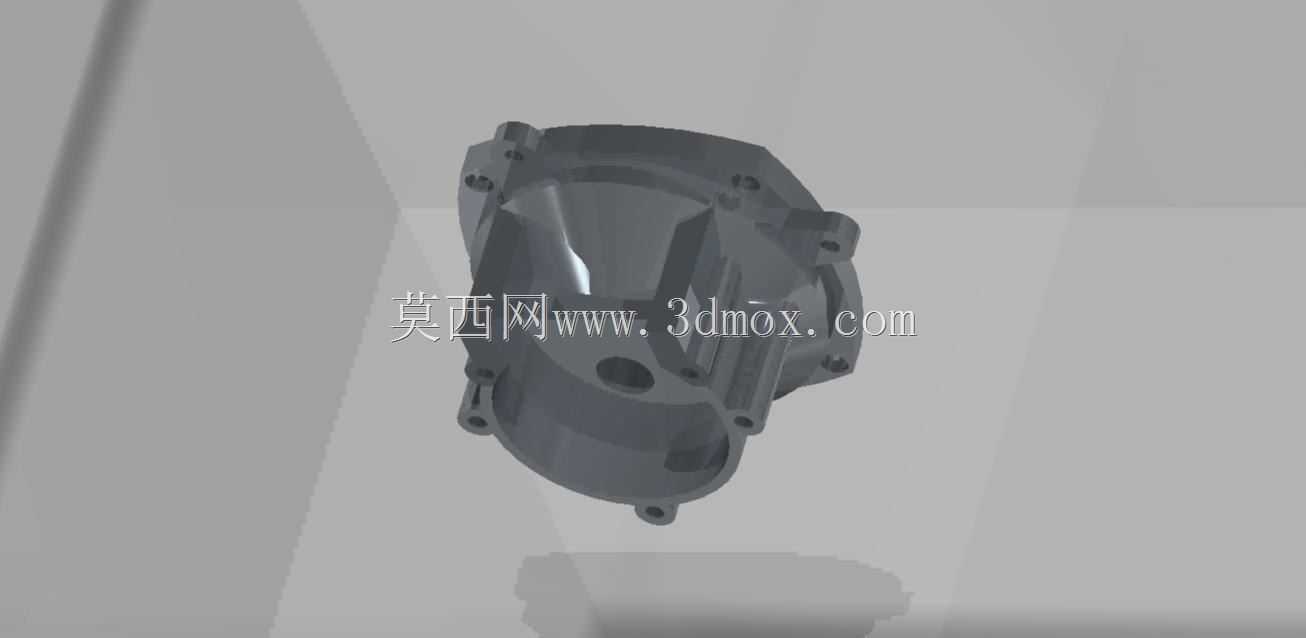

　　从结构设计逻辑来看，整个端盖采用一体化铸造成型后做机加工的工艺路线，主体轮廓随发动机前端腔体的不规则外形做适配性包覆，没有多余的冗余结构，在保证结构强度的前提下尽可能控制壳体壁厚，整体壁厚控制在3.5mm-4mm区间，局部安装凸台位置加厚至6mm，既避免薄壁区域在压铸过程中出现冷隔、缩孔缺陷，也能控制整体重量，降低动力总成的前端负载。端盖的周向均匀分布8处带通孔的安装凸耳，每个凸耳的安装面都做了铣平处理，平面度控制在0.05mm以内，保证装配后与缸体前端面的贴合度，配合密封垫片可以实现稳定的静密封效果，不会因为长期运行的振动出现渗油问题。

　　端盖的腔体内部做了差异化的型腔设计，对应曲轴前端油封的位置设计了同轴的环形定位止口，止口的内径尺寸与标准曲轴油封的外径做过盈配合设计，过盈量控制在0.15mm-0.2mm，既可以保证油封压装后不会出现轴向窜动，也不会因为过盈量过大导致油封外圈变形出现密封失效。腔体侧面预留了传感器安装的凸台接口，可适配转速传感器、相位传感器的安装需求，接口位置的同轴度、端面跳动公差都按照动力部件的通用精度要求做了约束，避免传感器安装后出现信号采集偏差。端盖下部设计了一体化的回油导流槽，腔体内飞溅的润滑油会顺着导流槽回流到油底壳区域，不会在端盖底部积油，避免长期运行后出现油封处渗油的隐患。

　　从安装边界来看，这款端盖的整体最大外轮廓尺寸控制在220mm×180mm×110mm区间，周向安装孔的中心距完全适配对应排量发动机缸体前端的安装孔位，安装时不需要对缸体做额外的改孔加工，装配时按照对角线顺序逐步拧紧固定螺栓，螺栓拧紧力矩控制在12N·m-15N·m，避免力矩过大导致端盖凸耳出现断裂，或是力矩不足导致密封面压合不紧出现渗漏。端盖的外侧表面设计了两处加强筋结构，从上部安装凸耳延伸到下部安装凸耳，提升整个端盖的结构刚性，避免发动机运行过程中前端轮系的张紧力作用导致端盖出现形变，影响油封的同轴度，进而导致油封异常磨损出现漏油问题。

　　在实际工况适配层面，这款端盖的材质选用压铸铝合金，兼具良好的导热性与结构强度，发动机运行过程中前端腔体的热量可以通过端盖快速向外散发，降低腔体内的油封、密封件的工作温度，延长橡胶密封件的使用寿命。端盖的外表面没有多余的装饰性结构，所有的转角位置都做了R2-R3的圆角过渡，避免压铸过程中出现应力集中，也能减少装配过程中尖锐边角对操作人员的划伤风险。针对前端轮系的皮带运行轨迹，端盖外侧对应位置做了内凹避让设计，保证皮带运行过程中不会和端盖表面出现摩擦，避免皮带异常磨损。同时端盖上部预留了正时标记的观察窗口位置，日常维护调整点火正时的时候，不需要拆卸整个端盖就可以观察曲轴正时标记的位置，降低维护操作的工作量。
