十字轴式万向联轴器机械结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780060
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计

  在各类需要补偿轴间角度偏移的传动场景中,万向联轴器是应用频次极高的核心连接部件,它的核心作用是在两根轴线不重合、存在一定夹角偏差的轴系之间,稳定传递旋转运动与转矩,不需要强制要求驱动端与从动端保持严格同轴,这一特性让它在传动布局灵活性要求高的设备中拥有不可替代的地位。从实际应用场景来看,这类结构常见于机床进给传动链、汽车转向与传动系统、工业仪器的调节传动机构、小型控制装置的动力传递环节,甚至部分农用机械、轻工设备的非同轴传动部位也会采用同原理的结构,只要存在轴系布置时无法保证严格对中、或者工作过程中轴段会出现相对角度偏移的工况,都能看到这类铰接式传动部件的身影。

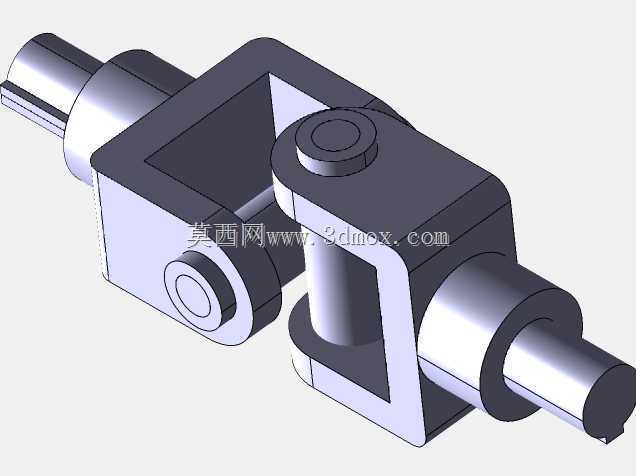

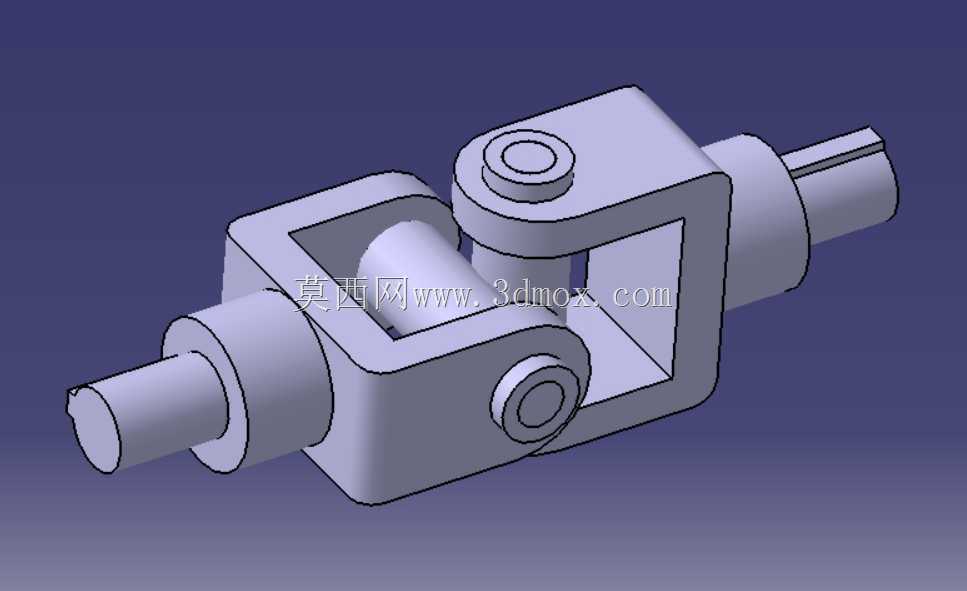

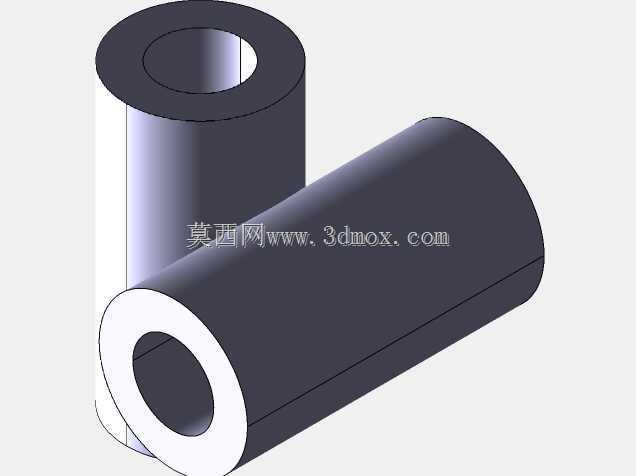

  从结构功能特性来看,这个万向联轴器采用经典的十字轴铰接布局,两端分别设置带轴伸的连接叉头,两个叉头通过中间的十字形铰接块实现连接,十字轴的四个轴颈分别嵌入两个叉头的对应安装孔内,形成两个互相垂直的回转轴线,这样的结构可以让两端的轴段在一定角度范围内自由偏摆,同时不会中断旋转运动的传递。和刚性联轴器不同,它不需要安装时将两轴的同轴度调整到极高精度,能够补偿安装过程中产生的角度误差,也能适应设备运行过程中因为机架变形、部件位移带来的轴间夹角变化,避免因为轴系别劲导致的轴承磨损、轴段断裂或者传动卡滞问题。

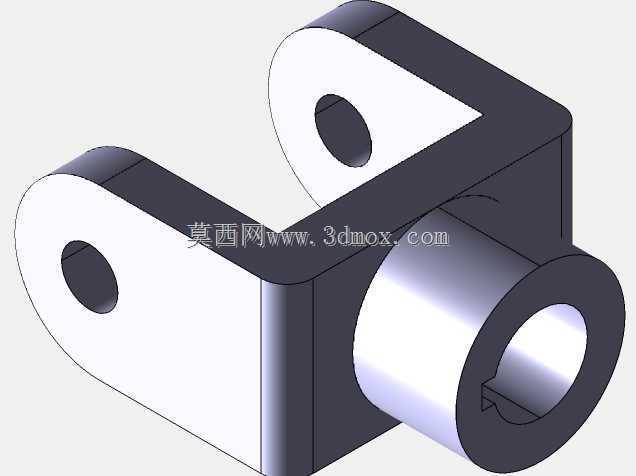

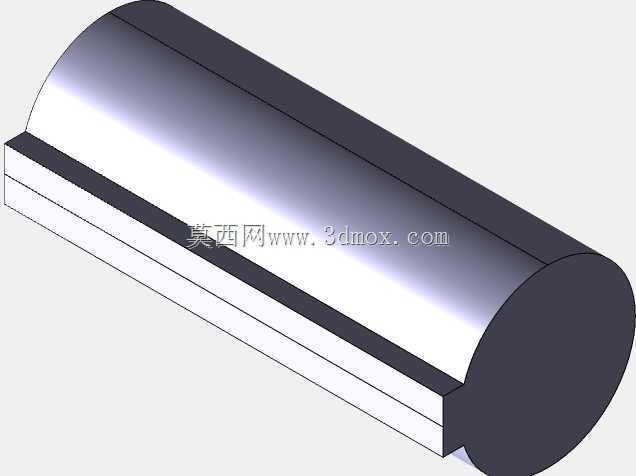

  在设计思路上,这类小型万向联轴器的结构优先保证铰接部位的转动灵活性与结构强度,叉头部分采用框式结构,既可以给十字轴提供足够的安装支撑,又能尽可能降低整体重量,减少转动过程中的惯量。两端的轴伸采用等直径圆柱轴结构,适配常规的孔类安装接口,可以通过键连接、顶丝固定或者过盈配合的方式和对应轴段实现连接,安装边界上,两端轴伸的同轴度在零偏角状态下可以保持较高精度,当存在偏角时,从动端的转速会存在周期性的微小波动,因此在对转速同步性要求极高的场景中,通常会成对使用这类联轴器来抵消转速波动,单联使用时更适合转速不高、对转速均匀性要求不苛刻的传动环节。

  从外形尺寸与安装适配性来看,这个模型的整体结构紧凑,十字轴的轴颈直径和叉头的壁厚做了匹配设计,保证传递额定转矩时,铰接部位不会出现压溃或者剪切失效,叉头的开口尺寸刚好容纳十字轴的回转空间,不会出现运动干涉,两端轴伸的长度预留了足够的安装配合距离,既可以保证连接强度,又不会因为轴伸过长增加不必要的悬臂长度,避免轴端受载后出现过大挠度。实际选型应用时,需要根据传递的转矩大小、工作时的最大轴间夹角、工作转速范围来确认结构尺寸是否匹配,同时铰接部位需要预留润滑空间,长期运行时可以通过加注润滑脂降低铰接副的磨损,延长部件使用寿命。

  在建模实现层面,这个结构的建模过程需要重点关注两个叉头的对称度、十字轴四个轴颈的位置度,以及装配后两个回转副的间隙控制,间隙过大会导致传动回程误差增大,间隙过小则会出现转动卡滞,无法灵活补偿角度偏移。建模时需要先确定两端轴的公称直径、允许的最大偏角,以此反推十字轴的中心回转半径、叉头的开口宽度以及铰接孔的位置尺寸,所有配合面的尺寸公差需要根据实际加工工艺设定,铰接孔和十字轴轴颈通常采用间隙配合,保证转动灵活,而轴伸和被连接件的配合则根据固定方式选择过渡配合或者间隙配合加紧固件固定。这类结构虽然原理简单,但是细节尺寸的匹配直接影响实际使用效果,比如叉头根部的圆角设计可以降低应力集中,避免长期受交变载荷时出现根部断裂,十字轴的轴颈端面倒角可以方便装配时导入安装孔,减少装配过程中的磕碰损伤。
