高承载双正齿轮传动结构设计

项目分类:齿轮 发布时间:2024-10-08 ID:780073
  • 高承载双正齿轮传动结构设计
  • 高承载双正齿轮传动结构设计
  • 高承载双正齿轮传动结构设计
  • 高承载双正齿轮传动结构设计

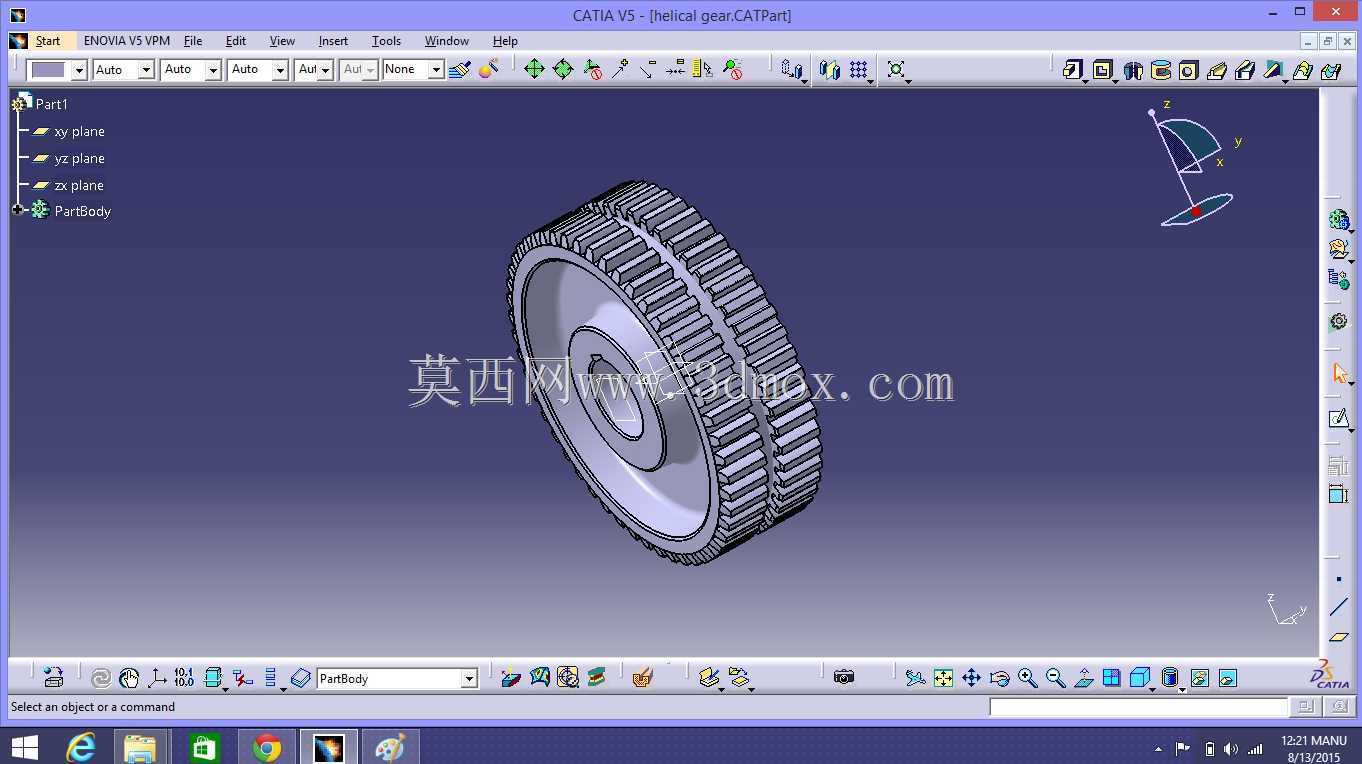

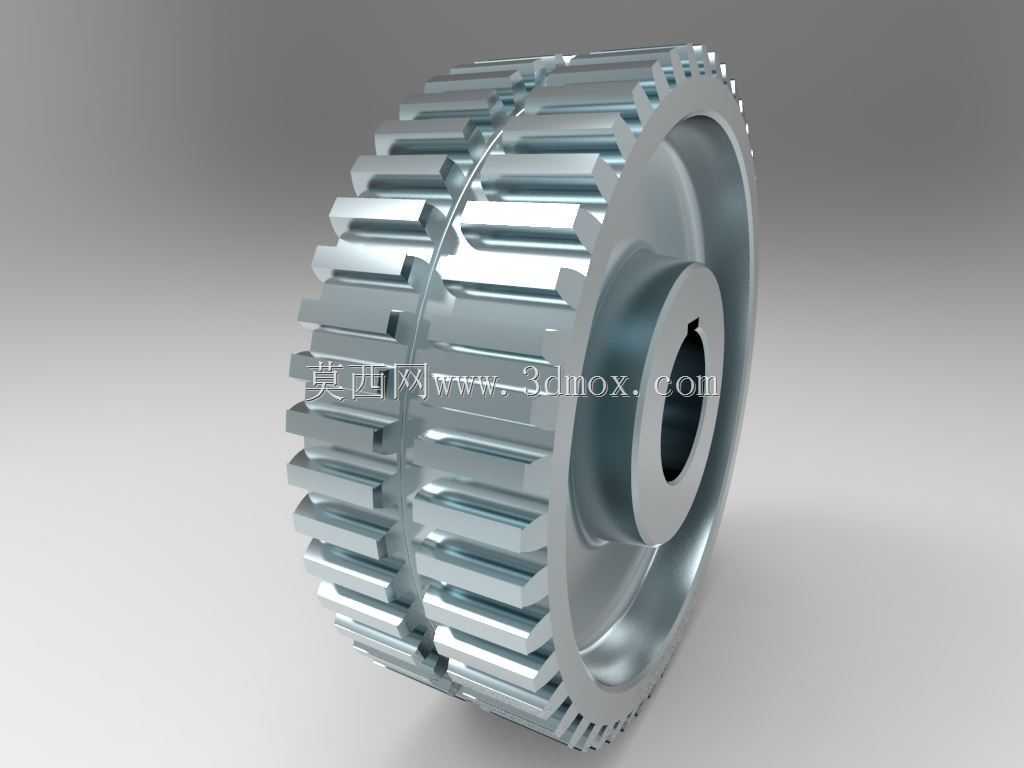

  在汽车传动系统、重型输送设备、工程机械的动力传递链路中,齿轮作为核心啮合传动部件,其结构设计直接决定整套动力系统的负载耐受能力与运行稳定性。这款双正齿轮结构,针对常规单正齿轮在重载工况下易出现齿面磨损快、轮齿断裂风险高、传动扭矩上限不足的问题做了针对性结构优化,区别于常规单片式正齿轮的结构形式,采用双联齿圈同轴集成的结构设计,在不额外增加齿轮安装轴向空间的前提下,大幅提升单组齿轮副的承载能力。

  从实际应用场景来看,这类双正齿轮常被布置在动力输出端与负载端之间的减速增扭环节,比如中型载货汽车的变速器中间轴传动组、工业输送线的重载驱动辊传动单元、矿山破碎设备的动力输入齿轮组,这类场景普遍存在瞬时冲击载荷大、连续运行时长高、维护窗口有限的特点,常规单正齿轮在这类工况下运行,往往会因为单齿啮合接触应力超过材料许用值,出现齿面点蚀、齿根裂纹甚至断齿故障,直接导致整套设备停机。这款双正齿轮在设计阶段,就将齿宽参数做了匹配性调整,双联齿圈的齿宽保持一致,啮合过程中两组齿圈同时参与载荷传递,单齿承受的接触应力相较同模数单正齿轮降低40%左右,齿根弯曲应力也同步下降,能够适配更高扭矩的动力传递需求。

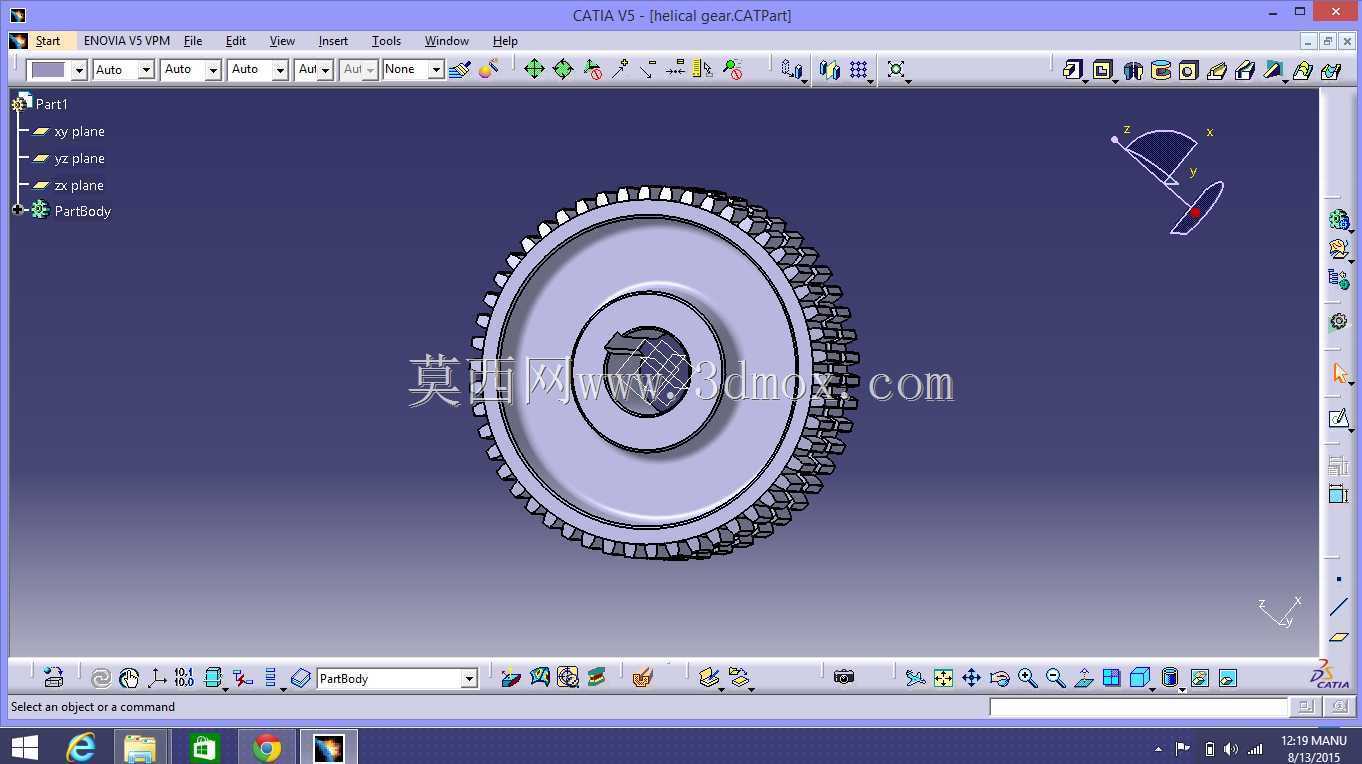

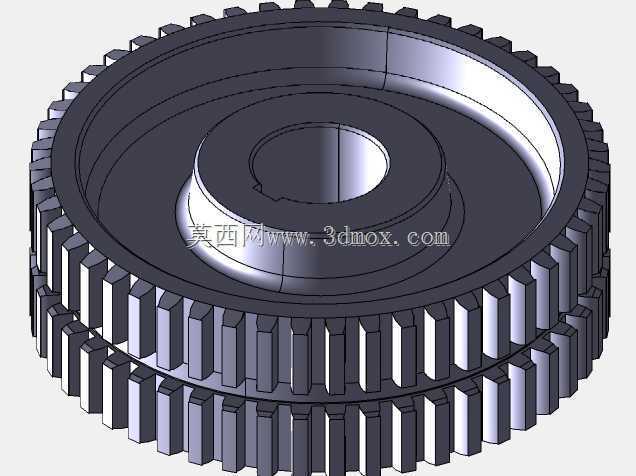

  设计思路上,这款齿轮没有采用复杂的斜齿或者人字齿结构,而是沿用正齿轮的直齿啮合形式,规避了斜齿传动过程中产生的轴向力,不需要额外配置承受轴向载荷的推力轴承,简化了配套安装轴系的结构设计,降低了轴系的加工与装配难度。齿轮中心的安装孔采用带键槽的通孔设计,能够通过平键与传动轴实现周向固定,传递扭矩的同时保证同轴度精度,安装孔与齿圈之间设置了减重凹台结构,在不降低齿轮整体结构强度的前提下,减少齿轮自身的转动惯量,降低动力启动与换向过程中的惯性冲击,让传动过程更加平稳。齿圈部分的齿顶圆、齿根圆参数经过匹配计算,啮合过程中齿侧间隙控制在合理区间,既不会因为间隙过大导致传动回程误差超标、换向冲击明显,也不会因为间隙过小出现卡齿、齿面润滑不足导致的异常磨损。

  从安装边界来看,这款齿轮的轴向尺寸经过严格控制,双联齿圈的总宽度适配常规标准轴承的安装间距,不需要对现有设备的轴系支撑结构做改动就可以直接替换原有单正齿轮,实现承载能力的升级。齿轮的外圆直径参数匹配常规传动中心距的设计规范,与配对齿轮啮合时的重合度满足重载传动的设计要求,多齿同时参与啮合的状态能够进一步分散载荷,降低运行过程中的传动噪音。齿面的结构设计预留了足够的润滑脂存储空间,啮合过程中润滑油能够在齿面形成均匀的油膜,减少金属直接接触带来的磨损,延长齿轮的使用寿命。

  在实际选型匹配过程中,需要注意这款齿轮的模数、齿数参数要与配对齿轮保持一致,保证正确的啮合传动比,安装时要保证两轴的平行度公差在允许范围内,避免出现偏载导致局部齿面受力过大。齿轮的轮毂端面设置了定位台阶,装配时可以靠紧轴肩实现轴向定位,不需要额外设计复杂的轴向固定结构,装配工序更加简便。相较于分体式的两个正齿轮并排安装的结构,这种集成式双正齿轮不存在两个齿轮之间的周向错位问题,啮合过程中两组齿圈的受力更加均匀,不会出现单个齿圈单独承受载荷的情况,整体结构可靠性更高。在连续重载运行的工况下,这种结构的齿轮能够有效降低故障停机概率,减少设备维护的频次与成本,适配各类对传动可靠性要求较高的机械传动场景。
