啮合式直齿传动齿轮组结构设计

　　这套直齿圆柱齿轮啮合结构，常被集成在小型动力输出单元的传动链路中，适配低转速、中等扭矩的动力传递场景，常见于小型电动执行机构、桌面级传动演示装置、低压电器配套动力模块的传动环节。从实际应用的工况来看，这类双齿轮啮合结构不需要复杂的换挡机构，依靠固定传动比实现稳定的转速扭矩转换，日常运行中不需要频繁调整啮合间隙，只要安装时保证两轴平行度在公差范围内，就能长期维持平稳的传动状态，不会出现斜齿传动常见的轴向力问题，对支撑轴承的选型要求更低，也能简化箱体内部的支撑结构设计。

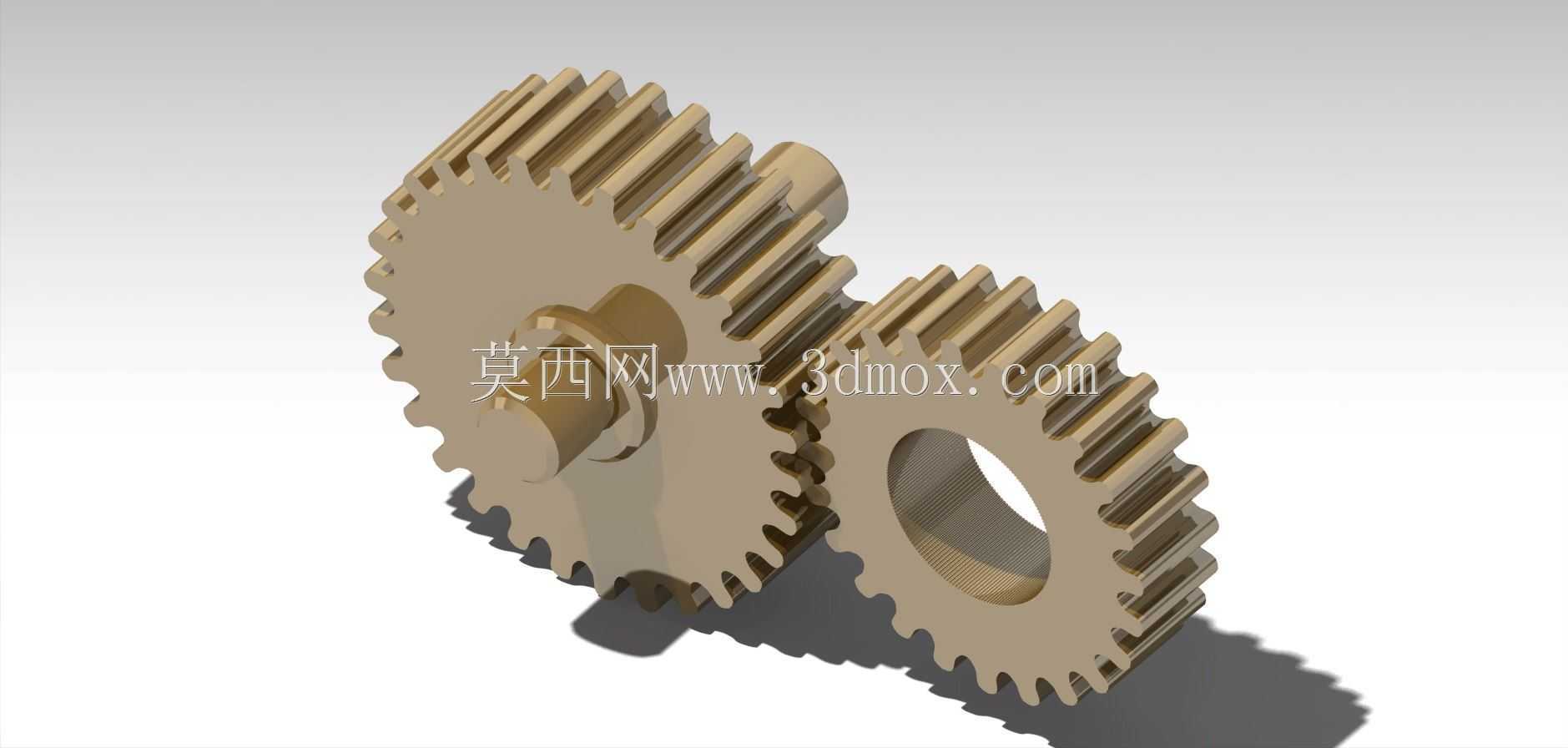

　　设计过程中首先确定的是两齿轮的模数与齿数匹配关系，按照预设传动比分配齿数后，主动轮带同轴定位轴段，轴段直径与齿轮内孔采用过渡配合，保证扭矩传递过程中不会出现相对滑动，从动轮采用中空内孔设计，可直接套装在设备的固定支撑轴上，不需要额外加装轴套就能实现绕轴旋转，减少了装配时的零件数量。齿形部分采用标准渐开线齿廓，齿顶高系数取标准值1，顶隙系数0.25，保证啮合过程中不会出现齿顶干涉，同时预留合理的润滑脂存储间隙，日常维护时只需要在齿面涂抹少量润滑脂，就能满足长期运行的润滑需求，不需要配套复杂的稀油润滑系统。

　　从安装边界来看，主动轮的轴段伸出长度需要匹配箱体端盖的安装厚度，轴端预留卡簧槽位置，方便安装轴用卡簧限制轴向窜动，从动轮的内孔直径与支撑轴采用间隙配合，保证转动灵活的同时控制径向跳动量在允许范围内。两齿轮的中心距严格按照模数和齿数计算的理论值加工箱体安装孔，中心距公差控制在IT7级，既不会因为中心距过小导致卡齿，也不会因为中心距过大出现啮合间隙过大、传动冲击噪音大的问题。齿轮的齿宽经过匹配计算，主动轮齿宽略大于从动轮齿宽，避免装配时的轴向错位导致有效啮合宽度不足，保证全齿面都能参与扭矩传递，减少局部齿面的接触应力集中，延长齿轮的使用寿命。

　　实际装配过程中，需要先将主动轮压入对应的传动轴，确认轴肩定位到位后再装入箱体一侧的轴承孔，之后装入从动轮，手动盘车检查啮合顺畅度，转动过程中不能有卡滞点，齿面接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，如果接触斑点偏斜，需要调整两轴的平行度，避免长期运行出现偏磨断齿的问题。这类齿轮结构没有额外的换挡、离合功能，结构简单可靠，制造成本低，适合大批量生产的小型电动设备使用，日常运行中故障点少，只需要定期检查齿面磨损情况，当齿厚磨损量超过原齿厚的15%时更换齿轮即可，维护难度极低。

　　从结构细节来看，齿轮端面没有多余的减重孔设计，整体为实心结构，刚性更好，在承受瞬时冲击载荷时不容易出现轮齿断裂的问题，适合启动频繁、负载有小幅波动的工况。齿轮的轮毂部分厚度经过优化，既保证足够的扭矩传递强度，又不会因为轮毂过厚增加不必要的转动惯量，减少电机启动时的惯性负载，提升动力响应速度。啮合位置的齿侧间隙控制在合理范围，正反转切换时的空程量小，适合对传动精度有一定要求的小型定位机构使用，不会因为间隙过大导致定位误差超差。
