电力传输用带轴锥齿轮结构设计

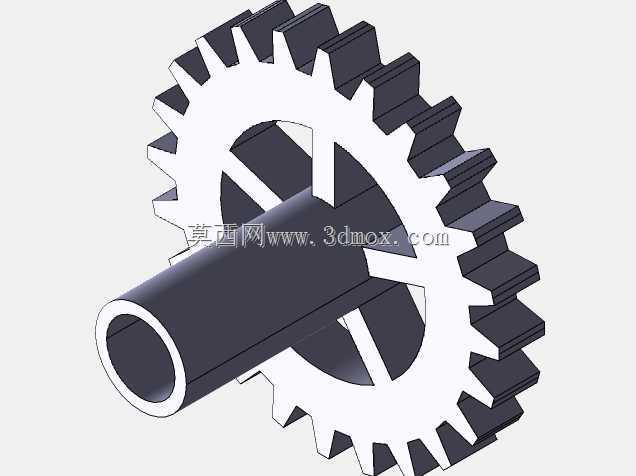

　　在电力传输类机电设备的传动链路设计中，锥齿轮是实现相交轴动力传递的核心执行部件，本次设计的带轴锥齿轮，主要适配交流稳压类电力设备内部的变角度传动需求，解决平行轴齿轮无法覆盖的交错轴动力传输场景。从实际工况适配角度出发，该锥齿轮采用齿轮与传动轴一体化的结构设计，摒弃了传统齿轮与轴分体装配需额外设置键槽、定位台阶的冗余结构，既减少了装配环节的累计误差，也提升了传动过程中的整体刚性，避免大扭矩传递工况下键连接出现的应力集中、滚键失效问题。

　　齿形设计阶段，结合电力设备内部传动转速平稳、冲击载荷小的运行特点，采用标准渐开线锥齿形，齿向参数匹配常用的90度相交轴传动夹角，齿顶与齿根均做了微小圆角过渡处理，避免热处理环节出现应力集中导致的齿部开裂，同时也能降低啮合过程中的齿面接触应力，延长长期运行的齿面耐磨寿命。齿轮辐板采用三筋式镂空结构，在保证辐板整体结构强度满足额定扭矩传递要求的前提下，尽可能减少零件整体重量，降低传动过程中的转动惯量，减少设备启动、变速阶段的惯性冲击，适配电力设备对传动平稳性的高要求。

　　一体化的传动轴采用空心轴结构设计，中心通孔可用于穿设走线或者适配轻量化的轴端安装需求，轴段外径与设备内部的轴承安装位尺寸匹配，轴端无额外的定位凸台，装配时可通过轴用挡圈实现轴向定位，降低轴段的加工复杂度，也方便后期维护时的拆卸更换。齿轮的安装边界充分考虑了交流稳压器内部的紧凑安装空间，齿顶圆直径、轴段伸出长度均做了适配性优化，装配时不会与周边的线圈、壳体、电气元件产生运动干涉，啮合侧隙控制在合理区间，既保证传动过程无卡滞，也避免侧隙过大导致的传动回差，影响设备调压机构的动作精度。

　　从实际应用场景来看，该锥齿轮主要承担稳压器内部调压机构的动力换向传递作用，将驱动电机输出的平行轴旋转运动，转换90度方向传递给调压执行部件，整个传动过程传动比稳定，传动效率高，无需额外设置中间传动轮，简化了设备内部的传动链路结构。设计过程中对齿部的啮合接触区做了预调整，保证额定载荷下接触区位于齿面中部，避免偏载导致的局部齿面过度磨损，轴的表面粗糙度与同轴度公差均按传动件的通用精度要求设定，可适配常规的深沟球轴承安装，无需定制特殊规格轴承，降低设备的整体物料成本与后期维护成本。

　　在结构强度校核层面，针对电力设备长期连续运行的工况，对齿根弯曲强度、轴的扭转强度、辐板的结构刚度都做了对应验算，确保在额定传递扭矩下，零件的变形量控制在允许范围内，不会出现齿形变形导致的啮合异响、传动卡滞问题。齿部的加工工艺适配常规的滚齿、插齿加工流程，无需特殊定制刀具，空心轴段可采用无缝钢管坯料加工，减少材料浪费，降低零件的加工成本，适合批量生产应用。整体结构没有复杂的异形曲面，三维建模过程中参数化关联齿形、轴径、辐板尺寸，后期如果需要适配不同传动比、不同安装空间的同类型设备，可直接修改对应参数快速生成新的模型，大幅缩短同系列产品的设计开发周期。
