流体传动用离心式涡轮叶轮结构设计

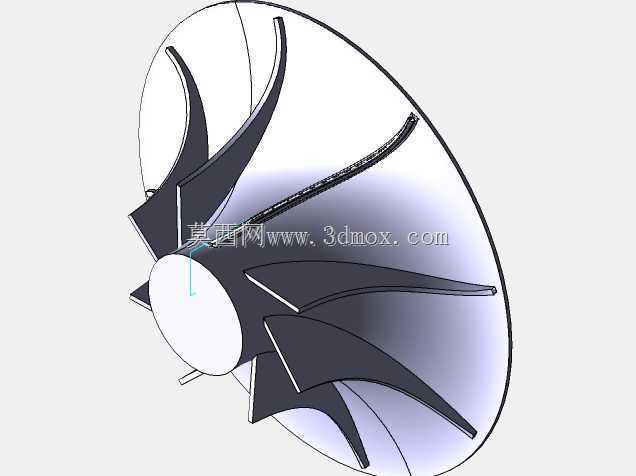

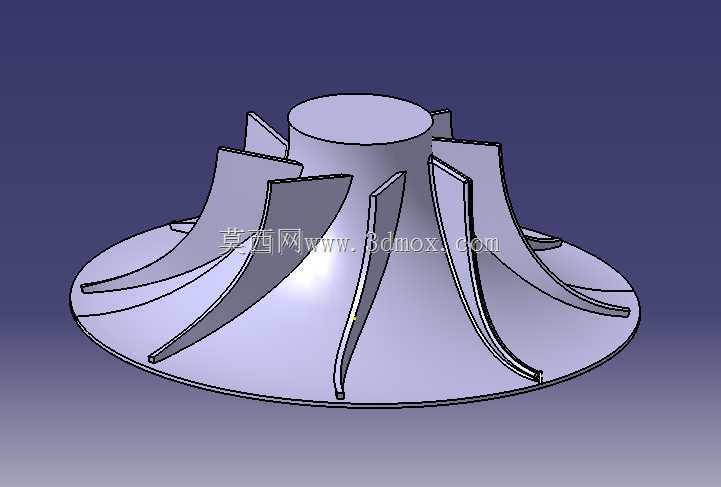

　　在流体输送与能量转换类设备的核心部件选型中，涡轮叶轮的结构合理性直接决定整套设备的运行效率与工况稳定性，这类部件广泛应用在液力传动系统、流体增压单元、小型能量回收装置中，承担着将流体动能与机械能相互转换的核心作用。本次设计的涡轮叶轮采用后弯式叶片布局，从轮毂到轮盖的流道采用等变曲率过渡设计，避免流体在流道内出现局部脱流与涡流损耗，叶片前缘做了小圆角修型处理，能够降低流体进入叶道时的冲击损失，适配中低比转速的工况运行需求。从安装边界来看，叶轮中心的轮毂定位凸台采用基孔制配合公差设计，可直接与对应规格的传动轴配合，端面预留有标准键槽安装位，无需额外加工转接结构即可完成装配，轮盘背部的止口结构可与密封端盖配合，

　　防止运行过程中流体从轮毂侧泄漏。设计过程中优先考虑了叶片的刚度匹配，叶片厚度从根部到前缘采用渐变减薄设计，根部加厚区域可抵消高速旋转时产生的离心应力，避免长期运行出现叶片变形或断裂问题，叶片与轮盘、轮盖的连接位置均做了圆弧过渡处理，减少应力集中点，提升部件的疲劳寿命。在实际应用场景中，这类涡轮叶轮可适配小型水力能量回收装置、液力偶合器传动单元、化工流程泵的增压级使用，运行时流体沿轴向进入叶轮中心区域，在叶片的导流作用下沿径向向外缘流动，过程中完成能量的传递与转换，流道的截面变化经过反复校核，能够保证流体在整个流道内的流速变化均匀，不会出现局部流速突变导致的压力脉动，降低设备运行时的振动与噪声。外形尺寸方面，

　　叶轮的整体外径适配常规通径的壳体安装要求，轮盖侧的外圆与壳体密封环的配合间隙控制在合理范围内，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现运行时的刮擦问题，轮毂的轴向定位尺寸经过匹配设计，装配后叶轮的出口中心线可与壳体的流道中心线完全对齐，保证流体进出叶轮时的流态稳定。针对不同工况的适配需求，叶片的安装角经过多轮迭代调整，能够在较宽的流量范围内保持较高的运行效率，即使在偏离设计工况20%的流量区间内，也不会出现明显的性能陡降，适配实际生产中工况波动的使用需求。建模过程中对叶片的型线做了连续性校验，保证整个叶片曲面为G2连续，既方便后续的模具开模或五轴加工编程，也能减少流体在叶片表面的摩擦阻力，叶轮的整体重量经过优化，在保证结构强度的前提下尽可能降低旋转惯量，减少设备启动与调速过程中的能量损耗。
