刚性凸缘式法兰传动连接组件

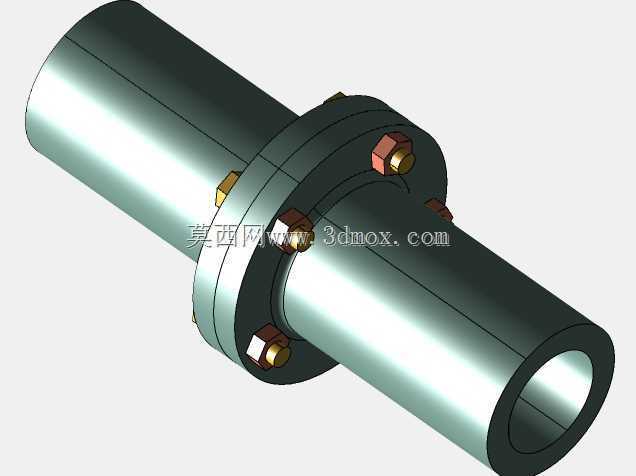

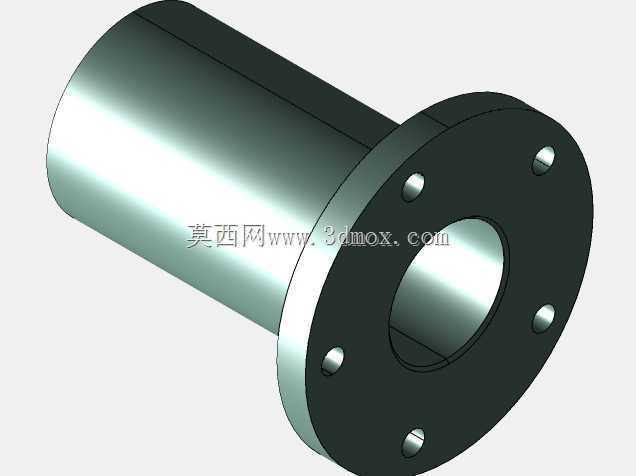

　　在工业传动系统的轴系连接场景中，这类刚性法兰连接结构是重载传动工况下的常用选择，常见于冶金输送线、泵组传动、减速机输出端连接、重型机床主轴传动等对传动同轴度、扭矩传递稳定性要求较高的场景，区别于弹性联轴器的缓冲补偿特性，这类刚性法兰结构依靠端面的刚性接触与螺栓预紧力实现两根轴的同步转动，不存在传动间隙，能够精准传递转速与扭矩，适合转速波动小、轴系对中精度有安装保障的工况。从结构设计逻辑来看，整个组件分为两个对称的带毂法兰盘，每个法兰盘的毂部设计有与轴配合的通孔，根据实际安装需求可加工为平键键槽、花键或者过盈配合的光孔结构，法兰盘的端面上均匀分布螺栓穿装孔，孔位的分度圆直径与螺栓规格直接决定了组件可传递的额定扭矩，

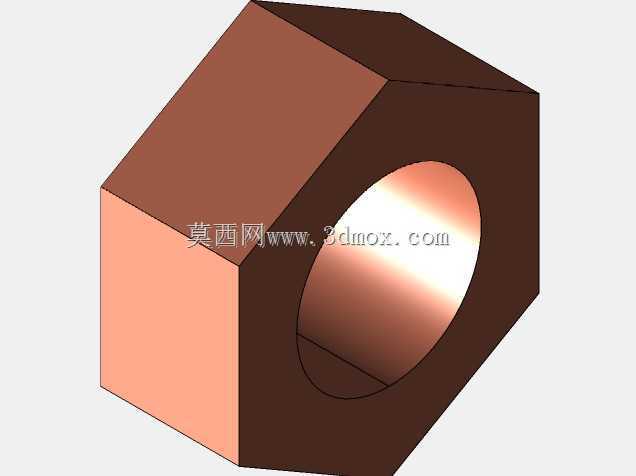

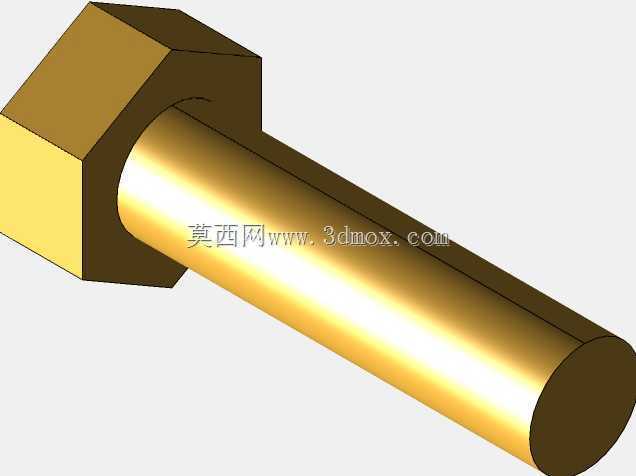

　　设计时需要根据传动系统的最大计算扭矩，结合螺栓的预紧力、结合面的摩擦系数核算螺栓数量与直径，避免传动过程中出现螺栓剪切失效或者法兰结合面打滑的问题。两个法兰盘的结合面需要加工较高的平面度与粗糙度，部分高精度应用场景还会在结合面加工定位止口，也就是一个法兰端做凸台、对应法兰端做凹槽，安装时止口配合能够快速实现两根轴的径向对中，降低现场安装的找正难度，减少轴系运转时的径向跳动量。连接螺栓采用六角头螺栓配合防松螺母，部分重载场景会使用铰制孔螺栓，依靠螺栓杆与孔壁的挤压传递扭矩，相比普通受拉螺栓能承受更大的剪切载荷，螺栓安装时需要按照对角顺序分次拧紧，保证法兰结合面的压力均匀分布，避免局部应力集中导致法兰盘变形。从安装边界来看，

　　这类法兰联轴器的轴向尺寸需要匹配轴端的伸出长度，毂部的长度要满足轴配合面的接触长度要求，避免配合长度不足导致轴孔配合面压溃，法兰的外径尺寸需要预留足够的螺栓安装操作空间，同时要考虑外围安全防护罩的内径尺寸，避免运转时法兰与防护罩发生刮碰。实际选型应用时，需要先核算传动系统的工况系数，针对有冲击载荷的工况要适当放大选型的扭矩裕度，同时要严格控制两根被连接轴的径向偏移与角向偏移量，因为刚性法兰结构没有补偿偏移的能力，若安装对中偏差过大，运转时会在轴、轴承位置产生额外的附加载荷，轻则导致轴承发热磨损加快，重则引发轴系疲劳断裂。建模过程中需要重点关注法兰盘毂部与法兰盘的过渡圆角设计，避免直角过渡造成的应力集中，

　　螺栓孔的位置度公差需要符合装配要求，保证两个法兰盘对接时所有螺栓都能顺利穿入，止口的配合公差一般选用小间隙配合，既保证定位精度，又不会造成安装拆卸困难。这类结构的日常维护相对简单，只需要定期检查螺栓的预紧力，观察法兰结合面是否有相对滑移的痕迹，运转时是否有异常振动与噪音，相比带弹性元件的联轴器，不存在弹性元件老化更换的问题，在重载稳定传动场景下有更长的使用寿命。
