发动机连杆配套曲轴箱结构三维设计

　　在往复式动力设备的结构体系中，曲轴箱是承接曲轴运转、联动连杆传动、密封腔体环境的核心承载部件，其结构合理性直接决定整套动力输出单元的运行稳定性与服役寿命。从实际工程应用场景来看，这类曲轴结构广泛适配中小排量内燃动力设备、小型往复式压缩机组、农用机械动力端等场景，核心作用是将连杆传递的活塞往复直线运动转化为旋转扭矩输出，同时为整套曲柄连杆机构提供稳定的安装定位基准与运转防护空间。

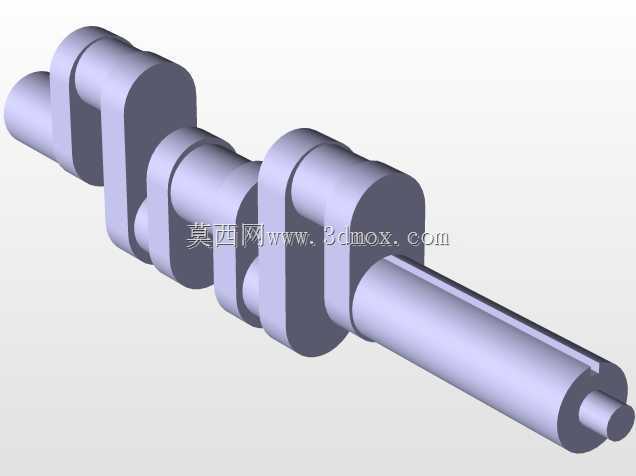

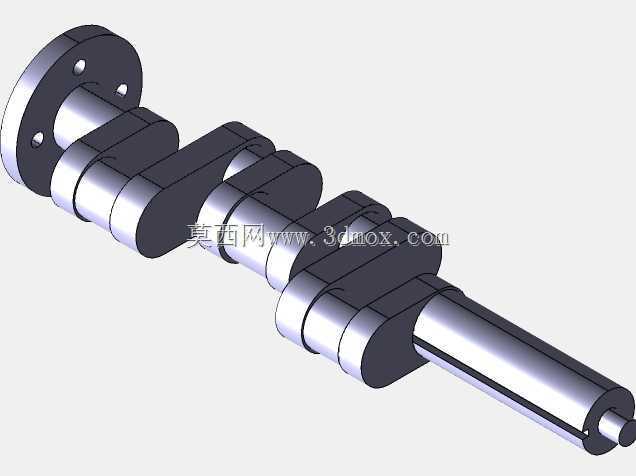

　　从功能特性层面看，该曲轴箱配套的曲轴组件采用多曲拐对称排布结构，各主轴颈与连杆轴颈之间设置平滑过渡圆角，可有效降低运转过程中的应力集中系数，避免交变载荷长期作用下出现轴颈疲劳开裂问题。曲轴输出端设置法兰连接结构，可直接对接飞轮、动力输出轴等外接部件，输入端预留传动齿轮安装位，能够适配正时齿轮、机油泵驱动齿轮等附属组件的安装需求。曲拐的相位角严格按照四缸往复式设备的做功顺序排布，可保证各缸做功间隔均匀，降低动力输出过程中的扭矩波动，减少整机运转振动。

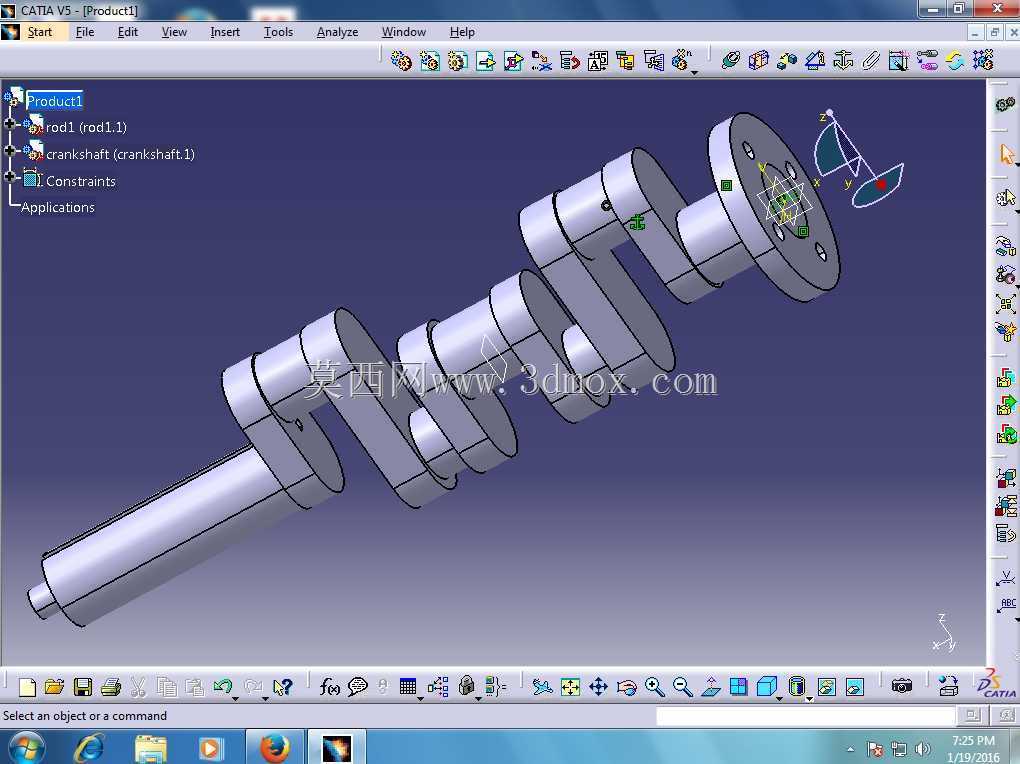

　　在设计思路层面，建模过程中首先确定各主轴颈的同轴度基准，以两端主轴颈的公共轴线为整个组件的设计基准，依次排布各连杆轴颈的相对位置，保证各曲拐的回转半径一致，避免出现运转过程中的动不平衡量。平衡块与曲拐采用一体化结构设计，根据各曲拐的偏心质量计算平衡块的配重体积，抵消连杆轴颈与连杆大头旋转产生的离心力，降低主轴颈的承载负荷。轴颈表面的粗糙度与形位公差在建模阶段同步预留加工余量，主轴颈与连杆轴颈的圆柱度、同轴度公差按照动力部件的精度等级设定，满足后续精加工的工艺要求。曲轴内部预留润滑油道通孔，可将压力机油输送到各连杆轴颈与主轴颈的摩擦面，形成稳定的油膜润滑，减少运转过程中的摩擦磨损。

　　从安装边界与尺寸配合来看，各主轴颈的直径尺寸与曲轴箱主轴承孔的尺寸采用基孔制过渡配合，保证安装后主轴颈的支撑刚度，同时避免配合过紧导致的装配困难。连杆轴颈的直径与连杆大头轴承孔的配合间隙按照热膨胀量预留，保证设备在工作温度下仍能保持合适的配合间隙，避免出现烧瓦抱轴故障。曲轴的轴向定位设置在中间主轴颈位置，通过止推片限制曲轴的轴向窜动量，窜动量控制在合理区间内，既避免轴向窜动过大导致的齿轮、离合器异常磨损，也防止窜动量过小导致的热膨胀卡滞。曲轴的总长度、各曲拐的轴向间距严格匹配对应曲轴箱的内部腔体尺寸，安装后曲轴两端与曲轴箱端盖之间预留合适的密封空间，可适配骨架油封等密封组件的安装，防止腔体内部的机油泄漏，同时阻挡外部灰尘杂质进入腔体内部。

　　在实际装配场景中，该曲轴组件装入曲轴箱后，需要先完成各主轴瓦的选配，保证每个主轴颈与轴瓦的接触面积符合技术要求，再依次安装连杆、活塞组件，盘动曲轴检查运转是否顺畅，无卡滞、异响问题后再完成后续的正时系统、润滑系统对接。建模过程中对所有配合面进行了干涉检查，确保曲轴在全回转角度范围内，与曲轴箱内壁、连杆大头、平衡块周边部件均无运动干涉，可直接用于后续的虚拟装配验证、运动仿真分析，也可作为结构优化、工艺编制的三维基准，为后续的生产加工、装配调试提供准确的三维数据支撑。
