摩托车发动机曲柄连杆总成结构设计

　　这套曲柄连杆结构是小排量跨骑摩托车动力核心的组成部件，日常主要适配250cc排量级的单缸风冷动力平台，在整车动力传递链路里承担着将活塞往复直线运动转化为曲轴旋转运动的核心作用，是发动机动力输出路径上无法替代的关键传动构件。从实际装车场景来看，这类结构普遍应用在民用代步摩托车、入门级越野摩托以及轻型通勤两轮车上，工作时需要持续承受燃烧室爆燃带来的交变冲击载荷，同时还要平衡活塞往复运动产生的一阶、二阶惯性力，因此结构设计的合理性直接决定了发动机的运行平顺性、大修间隔里程以及高转速区间的动力输出稳定性。

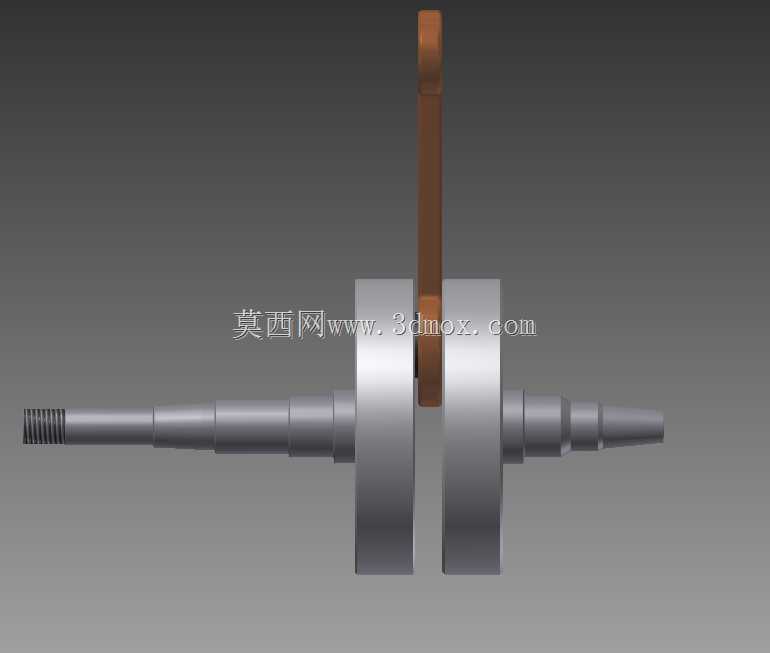

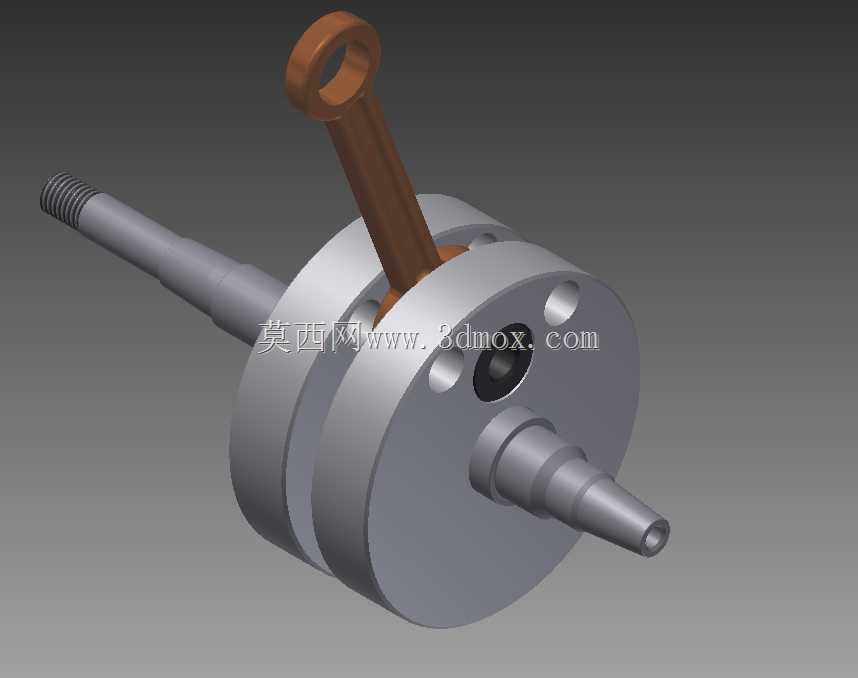

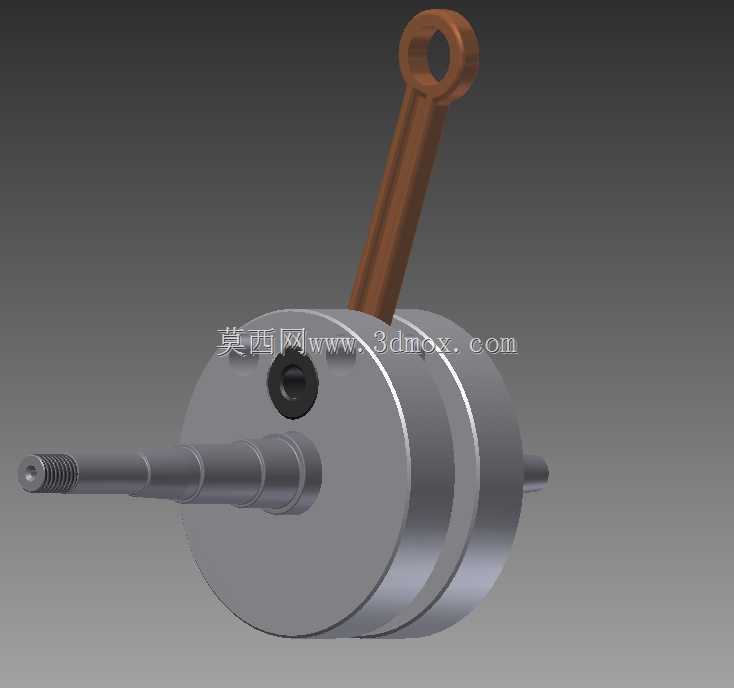

　　从结构设计逻辑来看，整个总成分为曲轴本体、连杆、曲柄销三个核心装配单元，两侧输出轴做了阶梯式变径设计，左侧轴端加工有外螺纹结构，用于装配磁电机转子与启动从动齿轮，右侧轴段预留了轴承安装位与油封配合面，可直接适配发动机左右箱体的轴承座孔安装边界，装配时无需额外做轴面修配，能直接匹配原厂箱体的同轴度公差要求。曲柄部分采用分体式配重块设计，两块圆形配重块的偏心质量经过精确计算，刚好抵消活塞组件与连杆小头往复运动产生的惯性力，在6000-8000转的常用骑行转速区间，能将发动机的横向振动幅度控制在合理范围内，避免长时间骑行出现手把发麻的问题。连杆采用锻造合金钢的结构形态，小头端预留活塞销安装孔，大头端与曲柄销配合，配合面设计有滚针轴承的安装间隙，工作时可承受活塞传递的爆发压力，不会出现连杆弯曲变形的失效问题。

　　在安装边界设计上，整个总成的轴向尺寸严格匹配250cc单缸发动机的曲轴箱内腔宽度，两侧轴颈的同轴度公差控制在0.02mm以内，装配后曲轴的径向跳动量符合摩托车发动机的通用技术要求，不会出现运转时扫膛、轴承偏磨的问题。配重块外圆与曲轴箱内壁预留了足够的安全间隙，即使在高转速下出现轻微的轴系形变，也不会与箱体内壁发生运动干涉。连杆的摆动角度经过精确核算，在活塞运行到上止点与下止点时，连杆小头不会与曲轴配重块发生碰撞，同时活塞销孔的位置度公差也匹配原厂活塞的安装要求，可直接与同排量的活塞组件、气缸体完成适配装配，不需要做额外的尺寸修正。

　　从实际使用的功能特性来看，这套结构的润滑路径设计完全适配摩托车发动机的飞溅润滑体系，曲柄配重块上设计有专门的润滑油道开孔，曲轴运转时会将箱体内的机油甩到连杆大头与曲柄销的配合面，同时部分机油会顺着连杆内部的油道流向小头活塞销位置，保证各个运动摩擦副在高转速下都能得到充分润滑，避免出现干磨烧蚀的故障。连杆大头的剖分面采用精准的定位设计，装配后不会出现错位问题，能保证滚针轴承的运转间隙处于合理区间，延长曲柄连杆机构的整体使用寿命。在日常维修场景中，这套结构的尺寸完全通用同系列机型的原厂配件，维修更换时不需要对箱体、气缸等周边部件做任何改装，可直接完成替换装配，大幅降低售后维修的适配成本。
