钣金类梳齿状散热导流结构件设计

　　在电源变压器的配套结构设计中，钣金类散热导流构件的设计合理性，直接影响整机长期运行的热稳定性，尤其是中小功率电源变压器在密闭柜体、集成安装场景下，周边空气流通路径受限，热量容易在绕组与铁芯周边堆积，长期超温运行会加速绝缘层老化，缩短设备整体使用寿命。这款梳齿状钣金结构件，正是针对这类安装场景设计的配套导流散热构件，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，避免了拼接结构带来的接触热阻与装配公差累积问题。

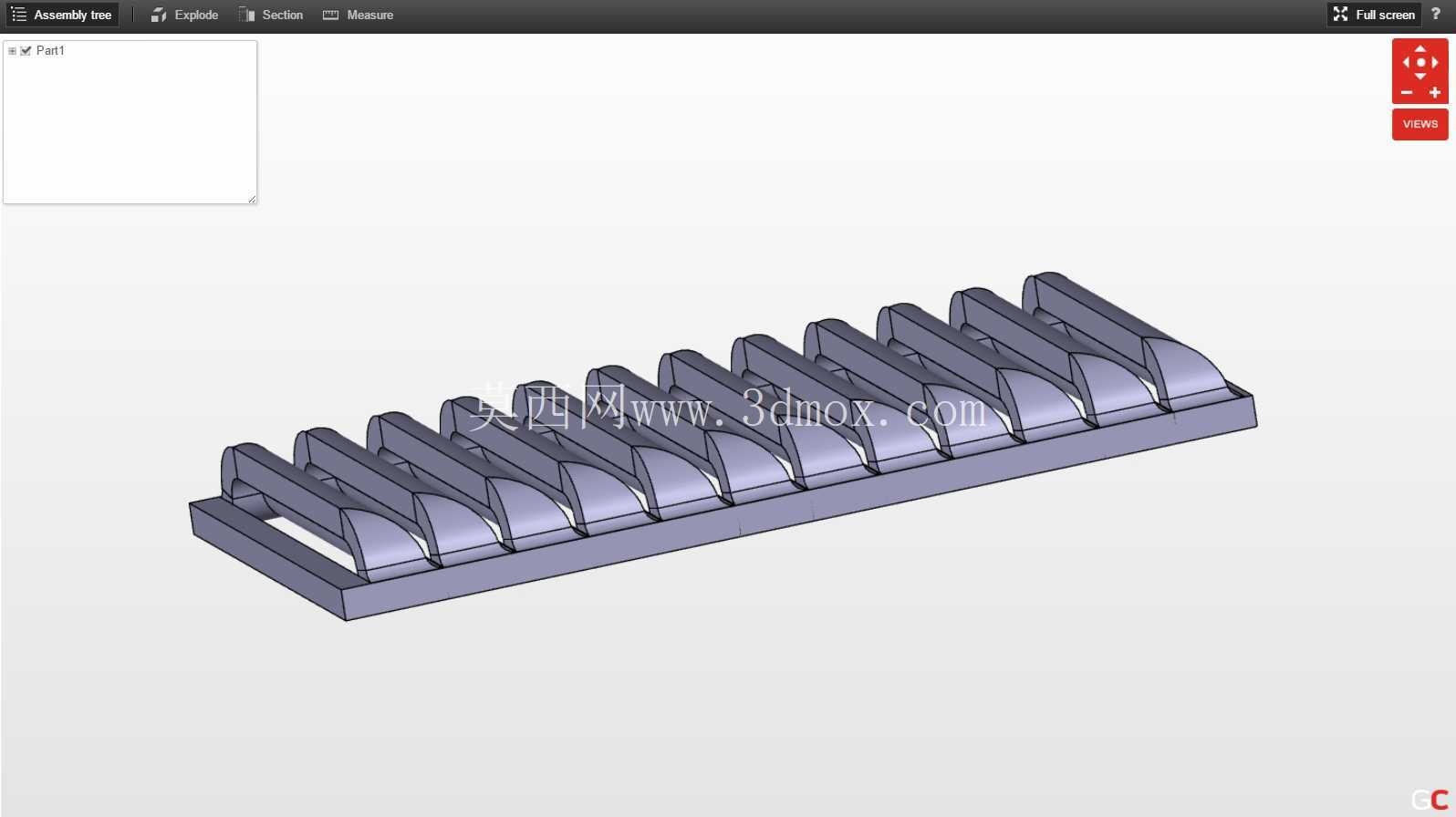

　　从结构布局来看，构件底部为平直的安装基准面，面上预留的长条形安装槽可以适配不同安装孔位的固定需求，允许在安装时根据实际布线位置做小范围的位置调整，不需要额外重新打孔，降低现场安装的适配难度。底部基准面向上延伸出等间距排列的梳齿状凸起，每一个凸起都采用圆弧过渡的折弯结构，没有尖锐的直角棱边，一方面可以减少钣金折弯过程中的应力集中，避免成型后出现裂纹或者回弹超差的问题，另一方面圆弧面可以引导气流顺着齿面流动，减少风阻带来的紊流损耗，提升空气换热的效率。相邻梳齿之间的间距经过反复校核，既保证了足够的通风过流面积，又不会因为间距过大导致整体结构刚性不足，在受到常规装配外力或者设备运行振动时，不会出现齿片变形歪斜的问题，能够长期保持导流通道的尺寸一致性。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的内R角都匹配常规钣金折弯模具的参数，不需要定制特殊刀具就能完成成型加工，有效降低加工环节的成本与周期。构件的整体厚度适配常规电源变压器的安装空间，不会额外占用过多的柜内纵深尺寸，安装后与变压器发热面之间预留的间隙刚好形成稳定的空气流道，当设备运行产生热空气上升时，梳齿结构可以将上升的热流分割成多股细流，加快热空气的导出速度，同时引导外部冷空气从构件底部的间隙补充进来，形成自然的对流循环，不需要额外加装风扇就能实现不错的散热效果，适合对噪音控制有要求、低功耗长期运行的电源设备场景。

　　在安装边界的考量上，构件的整体长度与宽度匹配常规中小功率电源变压器的铁芯端面尺寸，安装时不需要对原有变压器的固定结构做改动，直接通过预留的安装槽固定在变压器周边的支架上即可，梳齿的高度经过核算，不会触碰周边的接线端子与布线，避免出现电气安全间隙不足的问题。结构表面没有多余的凸起或者镂空，日常维护时可以直接用压缩空气吹扫齿间积尘，不会出现清洁死角，适合在工业厂房、户外机柜等粉尘浓度相对较高的场景下长期使用。从成型精度来看，所有折弯边的直线度公差控制在常规钣金加工的经济精度范围内，不需要后续额外的校形工序就能满足装配要求，批量生产时的成品一致性能够得到保障，不会因为单件尺寸偏差导致安装适配问题。

　　这类钣金结构件除了应用在电源变压器的散热导流场景外，也可以适配其他需要被动散热、气流导流的电子电气设备安装场景，只需要根据实际安装面的尺寸调整整体长宽与梳齿间距参数，就能快速衍生出适配不同功率等级设备的结构版本，设计本身的延展性较强。在建模过程中，每一个折弯特征都预留了钣金展开的工艺缺口，确保展开后的下料图能够直接用于激光切割下料，不需要设计人员再二次调整展开图，减少从三维模型到生产加工的中间环节出错概率，提升设计到生产的转化效率。
