福特菲戈四缸发动机曲轴结构设计

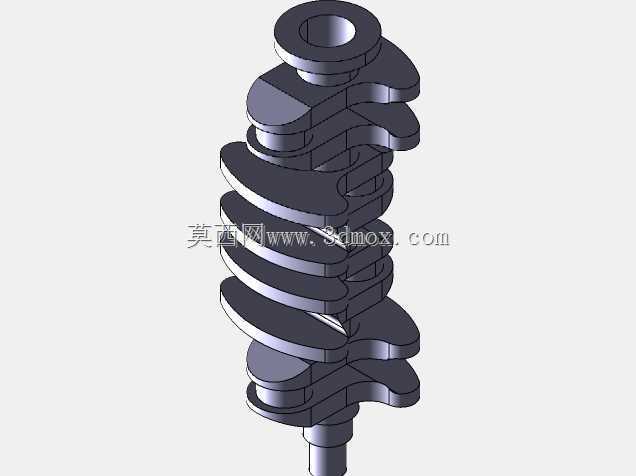

　　在小排量家用乘用车的动力总成开发中，曲轴作为发动机核心的动力转换部件，直接决定了整机运转的平顺性、可靠性与动力输出效率，本次呈现的是适配福特菲戈车型的四缸发动机曲轴结构。从实际装车场景来看，这类小排量四缸机型多用于A0级家用代步车，日常运行工况覆盖城市通勤怠速启停、中低速匀速巡航、小负荷加速等常见场景，曲轴需要长期承受交变冲击载荷，同时要平衡四缸机的二阶往复惯性力，避免整机出现异常振动。

　　从功能特性来看，该曲轴承担着将活塞连杆组传递的往复直线运动转化为旋转运动的核心作用，四个曲柄销按照1-3-4-2的四缸机常规点火间隔角布置，相邻曲拐夹角为180度，保证各缸做功行程均匀错开，动力输出连续无明显中断。曲轴的主轴颈用于支撑整根轴体在缸体主轴承座内旋转，连杆轴颈则与连杆大头配合，传递活塞做功的冲击力，轴颈表面的圆角过渡设计是应力集中防控的关键，建模过程中严格按照工程设计要求保留了足够的圆角半径，避免长期交变载荷下出现疲劳断裂风险。

　　设计思路上，该曲轴采用整体式锻造结构的建模逻辑，平衡块与曲拐为一体化设计，每个曲拐对应配置的平衡块用于抵消连杆轴颈、曲柄臂旋转产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，平衡块的外形轮廓经过配重优化，在保证配重效果的前提下尽可能缩减冗余重量，降低曲轴自身的旋转惯量，减少发动机加速过程的动力损耗。曲轴前端预留了正时齿轮、皮带轮的安装定位轴段与键槽结构，后端则设计有飞轮安装的法兰面与定位销孔，保证动力输出端的连接同轴度，避免飞轮运转出现偏摆。

　　从安装边界与尺寸逻辑来看，建模时严格遵循四缸小排量发动机的缸体中心距参数，各主轴颈的同轴度公差在模型中通过基准轴统一约束，连杆轴颈与主轴颈的中心距对应发动机的活塞行程参数，直接决定了发动机的排量大小。曲轴轴向定位的止推面设置在中间主轴颈位置，建模时预留了止推片的安装间隙，保证曲轴受热膨胀后仍有合理的轴向窜动量，不会出现卡滞或轴向窜动过大的问题。油道设计采用斜向贯通的内部油孔结构，从主轴颈表面通至对应连杆轴颈表面，保证发动机运转时压力机油能够持续输送到连杆轴承摩擦副表面，形成有效油膜降低磨损。

　　在实际工程应用中，这类曲轴的模型可用于发动机总成的装配干涉检查、运动仿真分析，验证活塞运动到上止点、下止点时是否会与气门、缸盖等部件出现运动干涉，也可用于曲柄连杆机构的动力学仿真，计算不同转速下曲轴的受力情况、振动特性，为后续的结构强度优化、NVH性能调校提供基础数模参考。建模过程中对所有配合面的尺寸公差、形位公差都做了对应基准的标注逻辑还原，保证数模导入工程软件后可直接用于后续的CAE分析、工艺编制工作，曲臂的截面形状采用变厚度设计，在应力集中的圆角区域适当增加厚度提升强度，在非受力区域做减薄处理控制整体重量，平衡强度与轻量化的需求。曲轴前后端的密封轴段按照接触式油封的安装要求设计了对应的表面粗糙度与轴径公差，保证装车后油封的密封效果，避免出现机油渗漏问题。
