V型十二缸发动机缸体结构三维设计

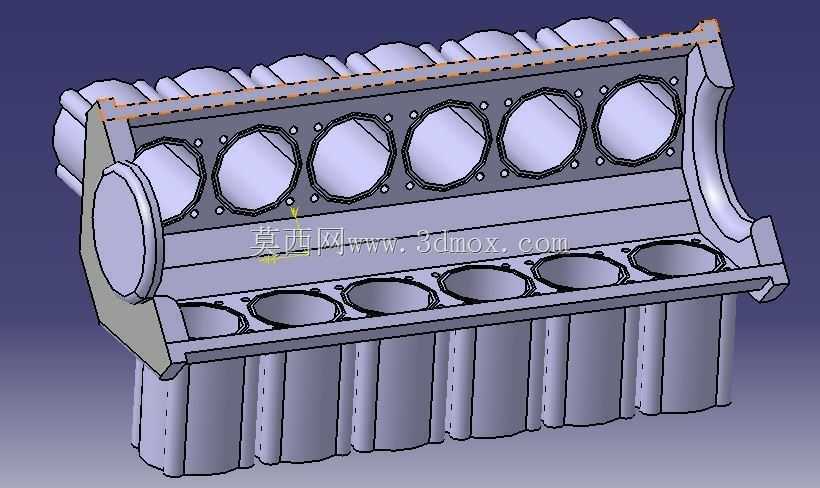

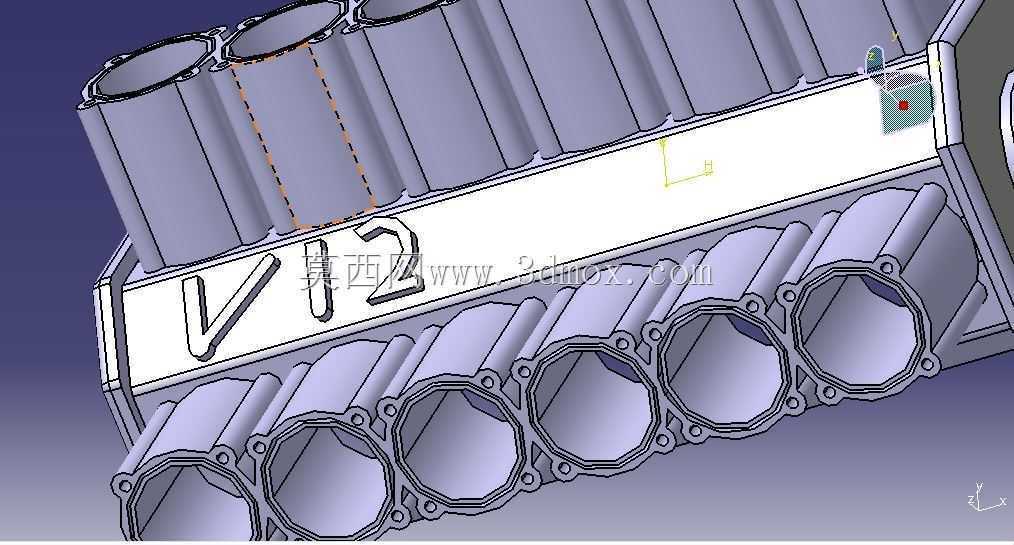

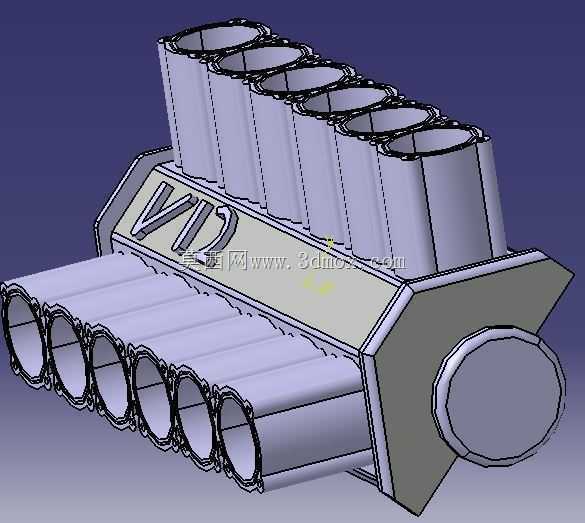

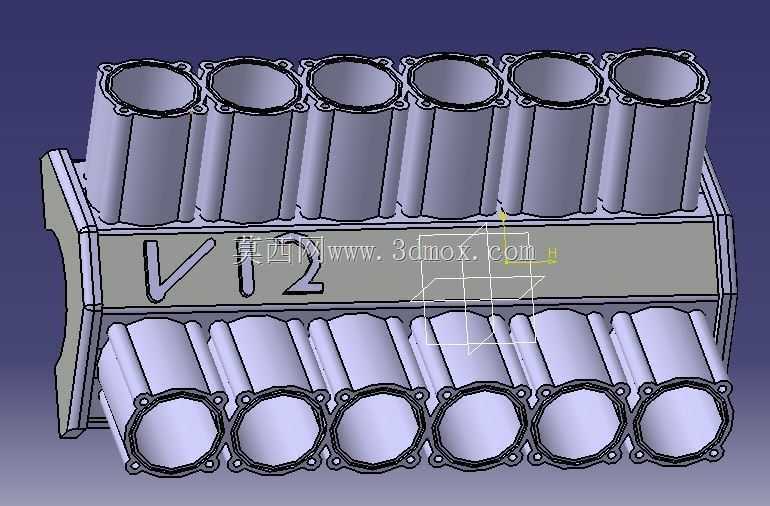

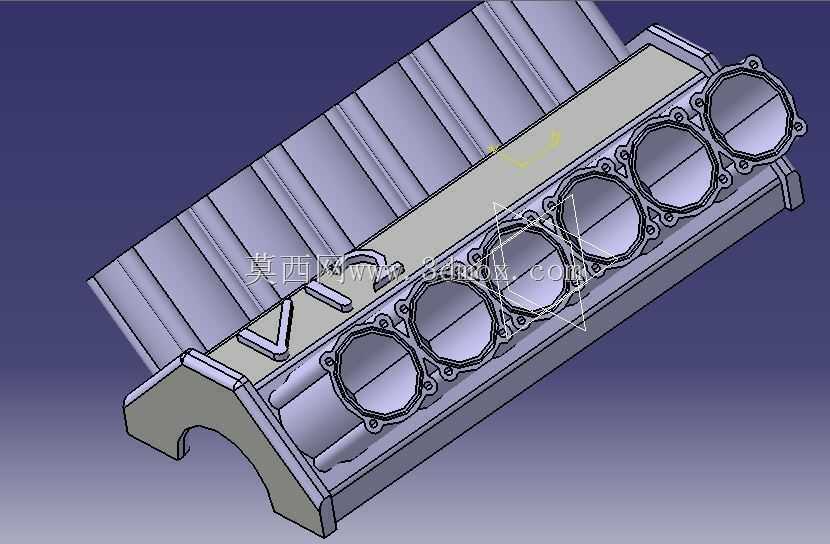

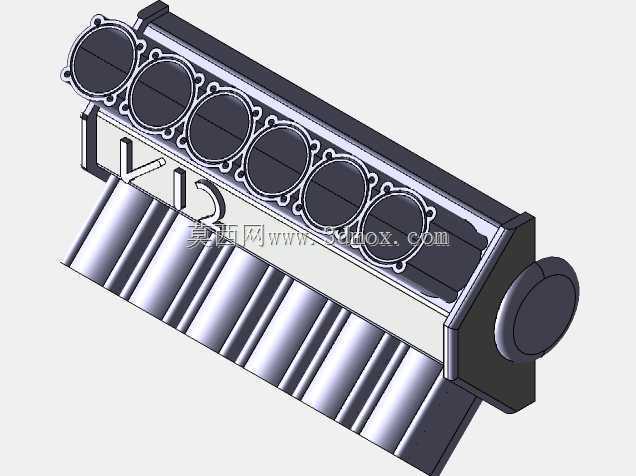

　　在大排量高性能动力单元的开发流程中，缸体作为整台发动机的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要集成在这一单体结构上，其设计合理性直接决定整机的刚度、振动特性、可靠性与重量控制水平。这款V12缸体采用60度夹角的V型布局，两列各6个气缸沿曲轴轴线对称排布，相比直列六缸结构，整机长度缩短近40%，曲轴的支撑跨距更小，高转速下的曲轴挠度控制更优，同时V型布局让整机重心更低，适配高性能跑车、大型豪华游艇、固定翼轻型通航飞机这类对动力输出平顺性、安装空间紧凑度有极高要求的应用场景。从结构设计逻辑来看，这款缸体采用整体式龙门结构设计，曲轴箱部分的下沿低于曲轴回转中心，相比平分式曲轴箱，整体弯曲刚度提升35%以上，

　　能够承受V12机型大压缩比、高爆发压力下的缸体变形量，避免缸孔失圆导致的活塞环密封失效、机油耗异常升高等问题。两列气缸的夹角区域集成了主油道与冷却水道的连通回路，主油道沿缸体长度方向贯穿布置，通过分油道向每个主轴颈、连杆轴颈供给压力润滑油，同时在凸轮轴安装座位置预留垂直油道，无需额外外接油管即可实现顶置凸轮轴的压力润滑，减少外部管路的泄漏风险。冷却系统采用分体式水道设计，每列气缸设置独立的进水腔，冷却水从缸体前端的进水口进入后，沿缸体长度方向环绕每个气缸外壁流动，充分带走气缸壁的热量后从缸体上端面的出水孔进入气缸盖，这种设计能够避免前后端气缸出现冷却不均的问题，减少热应力导致的缸体开裂风险。气缸孔部分采用无缸套的整体式设计，缸体内壁直接加工出珩磨网纹，相比传统湿式缸套结构，能够缩短气缸中心距，进一步压缩整机宽度，同时减少了缸套与缸体之间的密封环节，降低了冷却液泄漏的概率，当然这种设计对缸体材料的高温强度、耐磨性能要求更高，通常采用高硅铝合金或者蠕墨铸铁铸造，在建模过程中需要严格控制缸孔的圆柱度公差，常温下预留合理的热膨胀量，保证工作温度下缸孔与活塞的配合间隙处于设计区间。安装边界方面，缸体的下端面预留了13个主轴承盖的安装点位，每个主轴承盖采用两侧螺栓加横向螺栓的十字交叉紧固方式，相比传统的两螺栓紧固，主轴承座的圆度保持能力更强，能够承受高转速下曲轴的冲击载荷。缸体前端面集成了正时系统、水泵、机油泵、发电机等附件的安装定位面，

　　所有安装孔位的位置度公差控制在0.1mm以内，保证附件传动的皮带轮、链轮共面度，避免传动带偏磨、正时跳齿等故障。缸体后端面预留了飞轮壳、变速器的定位止口与连接螺栓孔，止口的同轴度相对于曲轴轴线的跳动量控制在0.05mm以内，保证变速器输入轴与曲轴的对中精度，减少传动系统的振动与异响。在建模过程中，需要重点关注各个加强筋的布置位置，在两列气缸的外侧、主轴承座之间、曲轴箱侧壁位置设置交错的加强筋，在不显著增加缸体重量的前提下提升结构刚度，避免高转速下缸体产生共振，同时筋条的布置要顺着铸造拔模方向，避免出现倒扣结构，减少铸造模具的复杂度，提升铸件的成品率。另外，缸体上的所有润滑油道、水道都采用等圆角过渡设计，避免直角位置出现应力集中，

　　同时减少流体流动的阻力，提升润滑与冷却系统的效率。在实际的工程应用中，这类V12缸体的设计还要考虑维修便利性，在缸体侧面预留了机油冷却器、机油滤清器的安装座，无需拆卸其他附件即可完成滤芯更换，同时在缸体的最低位置设置放水螺塞、放油螺塞，方便日常保养时的废液排放。对于高性能取向的机型，还会在缸体侧面预留活塞冷却喷嘴的安装孔，通过压力机油直接喷射活塞内腔，降低活塞顶部的温度，避免高负荷下活塞过热烧蚀。整个缸体的壁厚采用渐变设计，气缸周围、主轴承座等受力较大的位置壁厚适当增加，外壁非受力区域适当减薄，实现强度与重量的最优平衡，这类设计在建模阶段需要通过有限元分析反复迭代，确认各个工况下的应力分布都在材料的许用范围内，避免出现局部应力过大导致的疲劳开裂问题。
