CB Twister110cc摩托发动机排气阀结构

　　在小排量内燃动力单元的配气系统里，排气阀是直接决定缸内废气排出效率、影响整机燃烧表现与运行寿命的核心零件，这款适配CB Twister110cc排量IC发动机的排气阀，完全围绕单缸风冷小排量摩托的日常运行工况做结构匹配，没有冗余的设计冗余，每一处尺寸都对应缸盖的安装边界与配气相位的动作要求。从实际装车场景来看，这类110cc排量的单缸发动机普遍搭载在通勤类跨骑摩托、弯梁车型上，日常运行转速区间覆盖1500转到8500转，排气阀每分钟要完成上千次的往复开闭动作，既要承受排气冲程里近千度的高温废气冲刷，还要承受气门弹簧带来的周期性冲击载荷，设计阶段首先要平衡的就是高温下的结构强度与往复运动的轻量化需求。

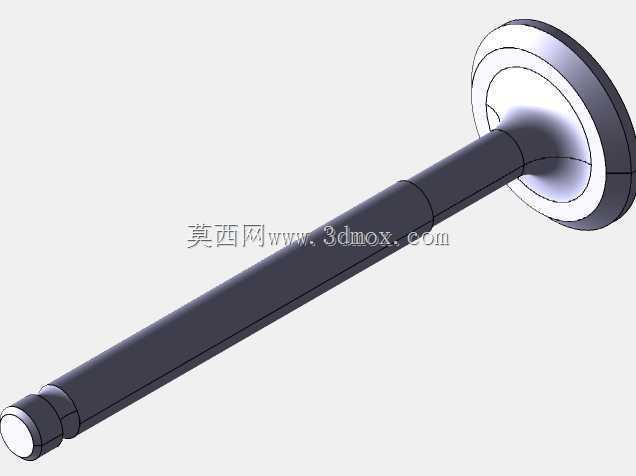

　　整个排气阀采用一体式锻造成型的结构逻辑，杆部为等直径的细长圆柱结构，表面做了高精度的磨削处理，粗糙度控制在适配缸盖气门导管配合的区间，既保证往复运动时的导向精度，避免杆部偏磨导致的密封失效，也能减少运动过程中的摩擦阻力，降低配气机构的动力损耗。杆部与头部的过渡区域采用大圆弧平滑过渡，没有应力集中的直角结构，这是因为发动机高转速运行时，这个位置要承受气门落座的冲击载荷与高温带来的热应力，圆弧过渡能将应力均匀分散，避免长期运行后出现疲劳断裂的问题。头部的密封锥面采用标准的发动机气门锥角设计，与缸盖气门座圈的配合面经过匹配研磨，保证关闭状态下的燃烧室密封性能，既不会在压缩冲程出现漏气导致缸压不足，也能在排气冲程顺畅引导高温废气排出。

　　头部的盘径尺寸完全匹配110cc排量单缸缸盖的排气道开口尺寸，既保证足够的废气流通面积，减少排气阻力，也不会因为盘径过大导致落座时的冲击载荷超标，同时盘部的厚度经过反复校核，在高温废气长期冲刷下不会出现变形翘曲，保证密封面的长期贴合度。杆部尾端的卡槽结构用于安装气门锁片，与气门弹簧上座配合实现弹簧力的传递，卡槽的位置尺寸严格对应缸盖上部的弹簧安装空间，保证气门最大升程时不会与活塞顶部发生运动干涉，同时也能让弹簧的预紧力始终保持在设计区间，避免高转速下出现气门浮动、气门与活塞碰撞的严重故障。从安装边界来看，这款排气阀的杆部直径、总长度、头部盘径、锥面角度、锁片卡槽位置都与CB Twister110cc发动机的缸盖气门导管、气门座圈、

　　气门弹簧、凸轮轴型线完全匹配，安装时不需要做任何额外的修配，只要按照工艺要求完成研磨密封、锁片安装工序，就能保证配气相位的准确，在发动机全转速区间内实现可靠的进排气控制。日常使用中，这类排气阀的失效形式大多是锥面磨损导致密封不严、杆部积碳卡滞、高温变形，这款结构在设计时就针对这些常见失效点做了优化，杆部的耐磨处理能减少积碳嵌入导致的卡滞风险，头部的耐热结构能降低长期高温运行后的变形概率，过渡区域的应力分散设计能提升疲劳寿命，完全适配小排量通勤摩托高频率使用、维护间隔长的使用特点。在三维建模过程中，所有配合尺寸都严格按照实际装车的公差要求做了参数化设置，杆部与导管的配合间隙、锥面的角度公差、锁片卡槽的位置公差都预留了符合工程实际的公差带，既可以直接用于教学演示配气机构的运动原理，也能作为配件逆向开发、结构改进的基础参考模型，还原了真实零件的所有结构细节，没有做简化处理，能直观看到排气阀从头部密封区到杆部传动区的全部结构特征，理解每个结构对应的功能需求。
