单缸风冷四冲程动力装置结构设计

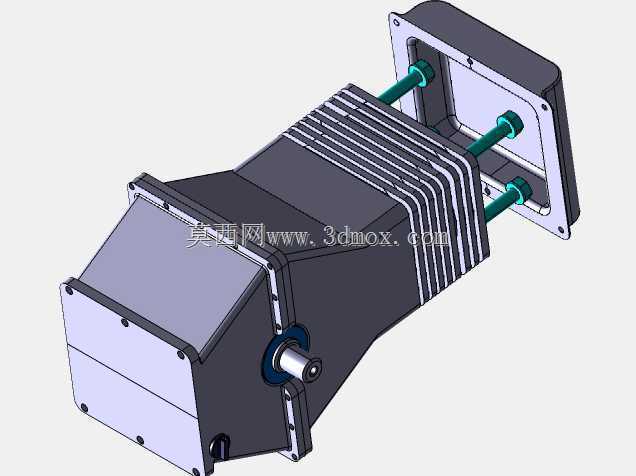

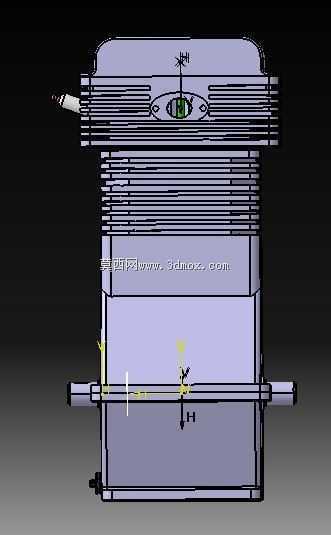

　　在小型通用动力、园林机械、微型代步工具以及小型农用机具的配套场景中，单缸风冷四冲程动力单元一直是兼顾成本、可靠性与维护便捷性的核心选择，这类动力装置不需要复杂的水冷循环管路，整体结构紧凑，对使用环境的适应性更强，哪怕是在扬尘较多、缺乏稳定冷却液补给的户外作业场景下，也能保持稳定的动力输出。从结构设计的角度来看，这套单缸动力的整体布局遵循了风冷内燃机的经典排布逻辑，上部为缸盖与散热鳍片组，中部为缸筒主体，下部为曲轴箱与动力输出端，整体竖向排布的结构能够最大化利用空气流经散热鳍片时的换热效率，缸体外部密集排布的水平散热鳍片没有采用等厚设计，而是根据缸体不同区域的热负荷调整了鳍片间距与厚度，靠近燃烧室的上部区域鳍片密度更高、厚度更大，能够快速带走燃烧过程产生的高温，避免缸盖区域出现热应力集中导致的形变。

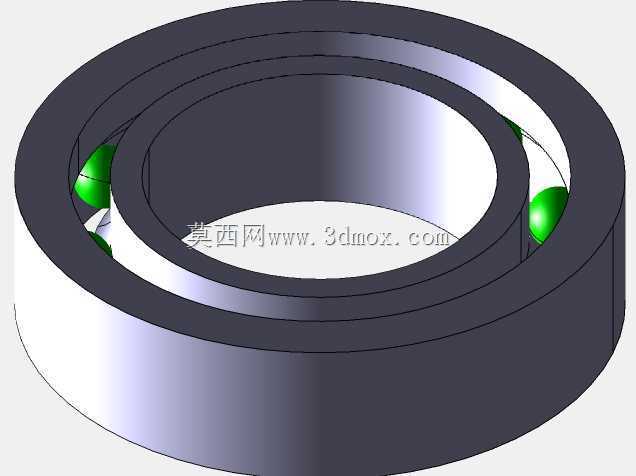

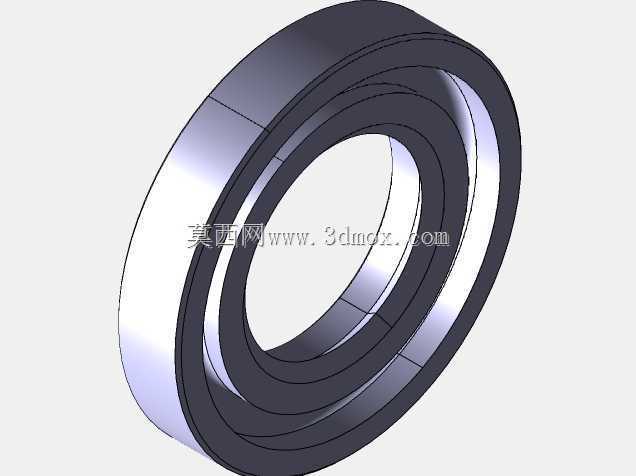

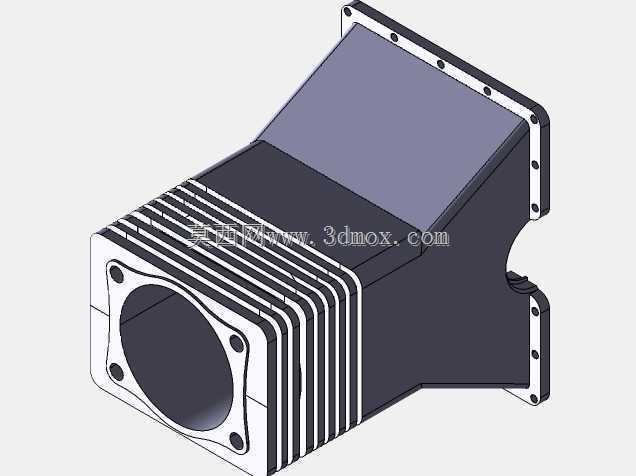

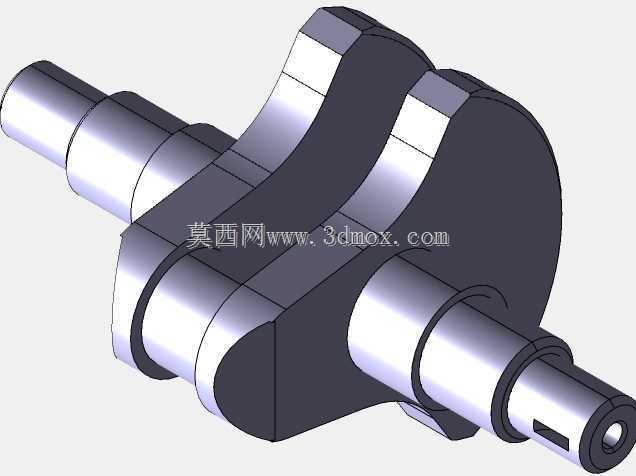

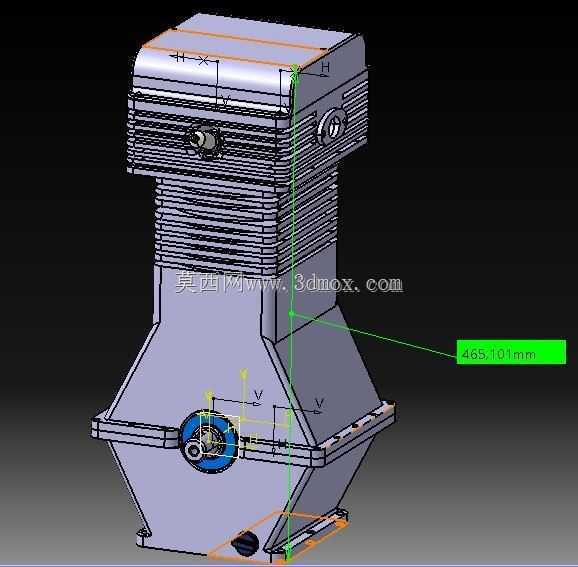

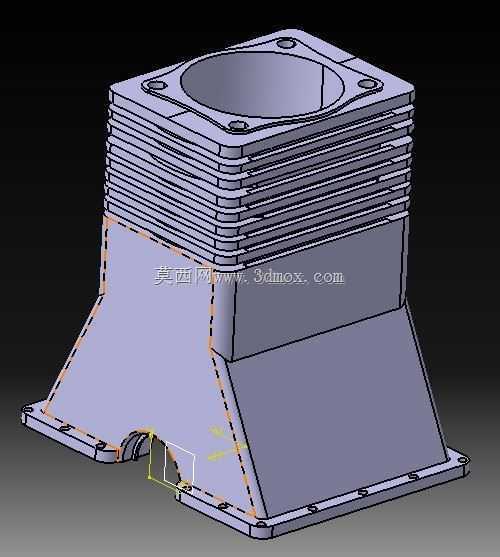

　　设计过程中首先要明确的是安装边界的约束，整套动力单元的总高度控制在465mm左右，下部曲轴箱的安装法兰采用了对称分布的螺栓孔位，法兰面的平面度公差需要控制在0.05mm以内，保证与配套设备机架安装时的贴合度，避免运行过程中出现振动偏移。曲轴输出端的轴承位采用了台阶式定位结构，轴承外圈与曲轴箱轴承孔采用过盈配合，内圈与曲轴轴颈的配合公差根据运行时的转速区间做了匹配，能够承受活塞往复运动产生的交变冲击载荷。缸筒部分的散热鳍片与缸体采用一体化结构设计，避免了装配式鳍片存在的接触热阻问题，空气从侧方流经鳍片间隙时，能够直接带走缸壁传递的热量，不需要额外设置散热风扇的导流罩也能满足低负荷工况下的散热需求，高负荷工况下只需要在飞轮侧加装简单的导风圈，就能将飞轮旋转产生的气流导向整个缸体散热区域。

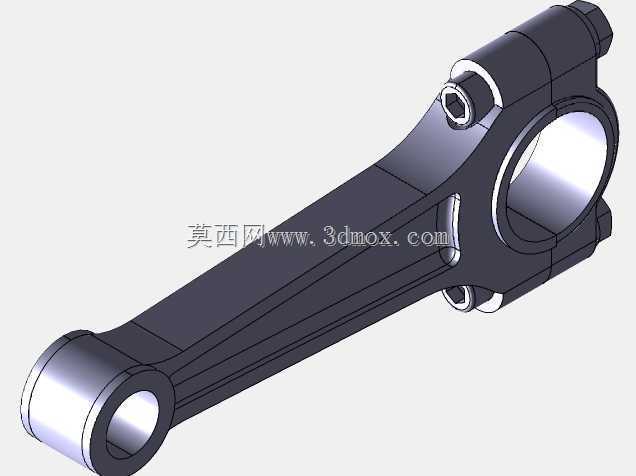

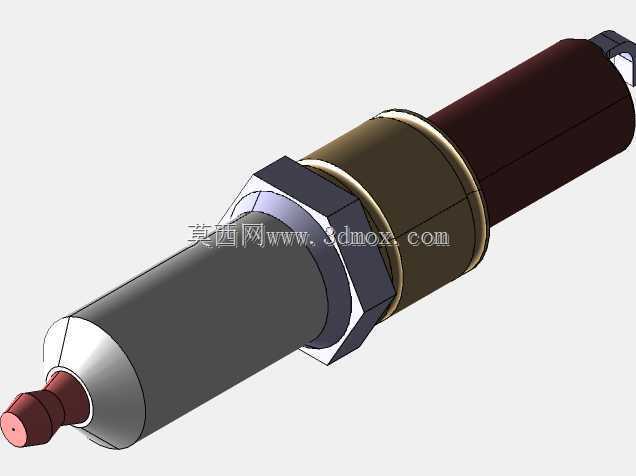

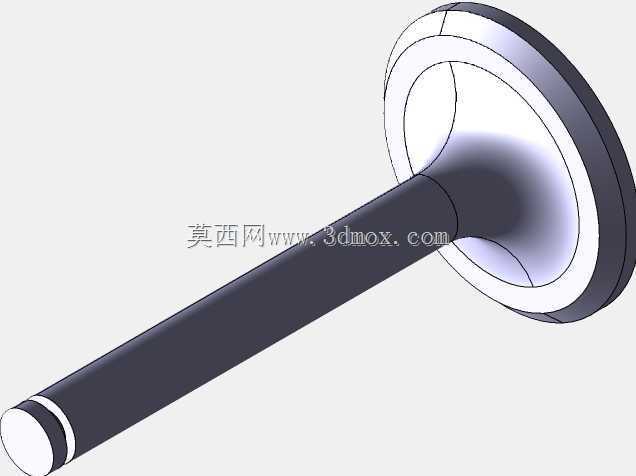

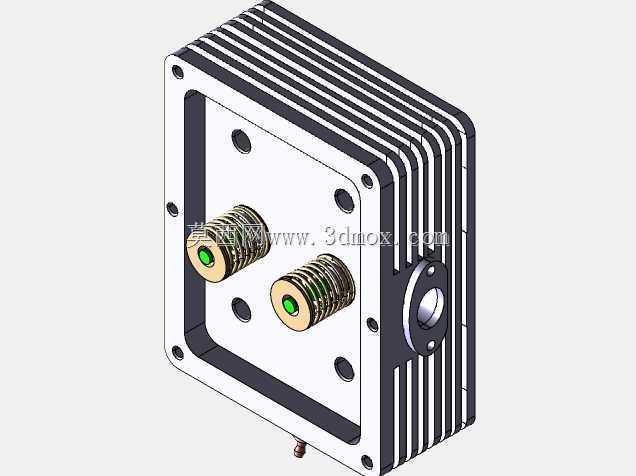

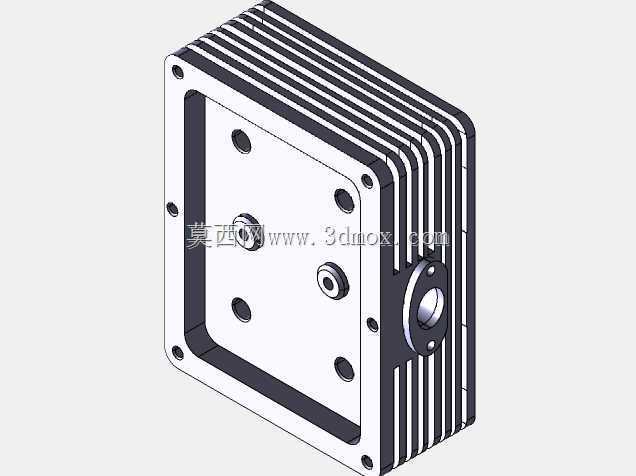

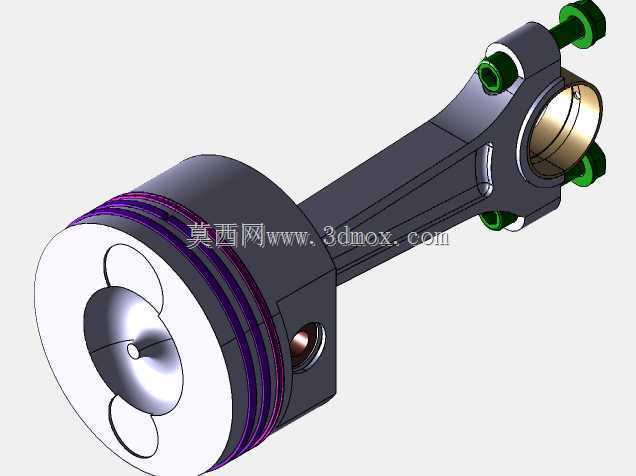

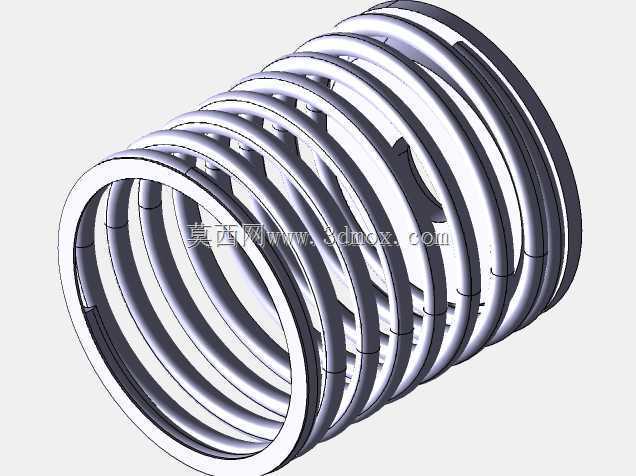

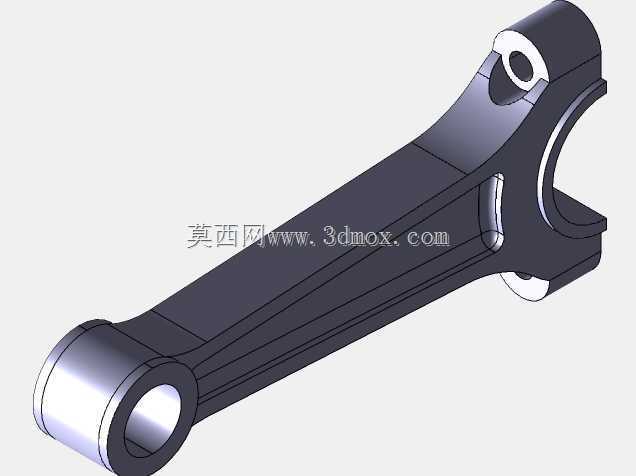

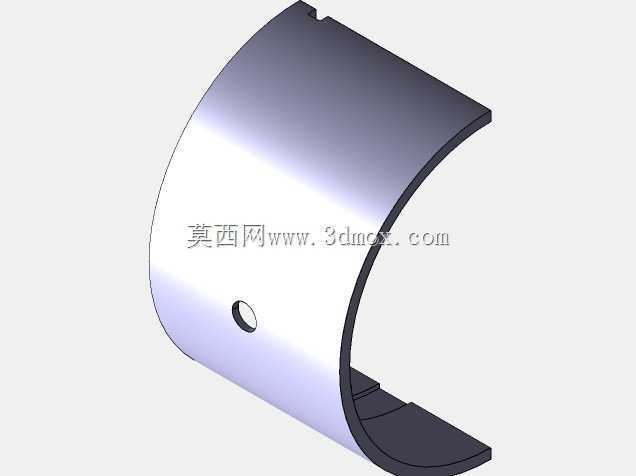

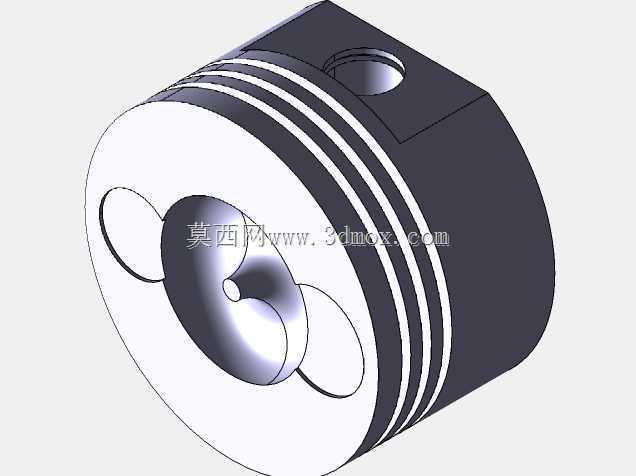

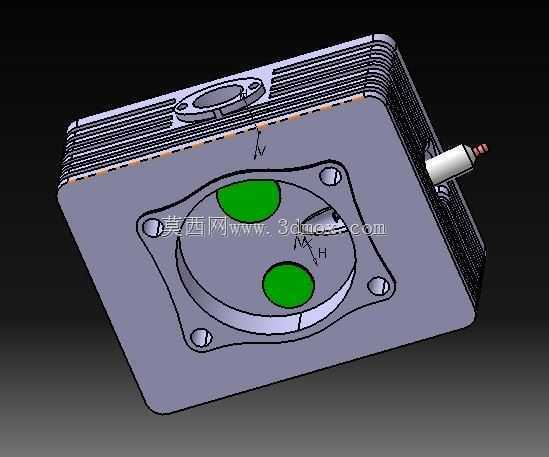

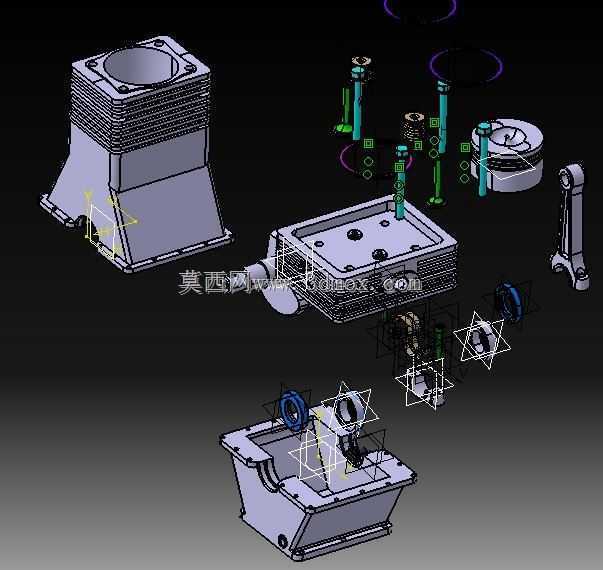

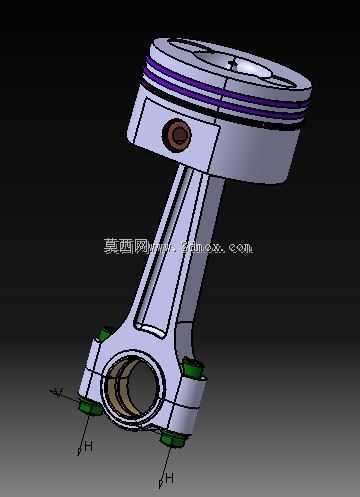

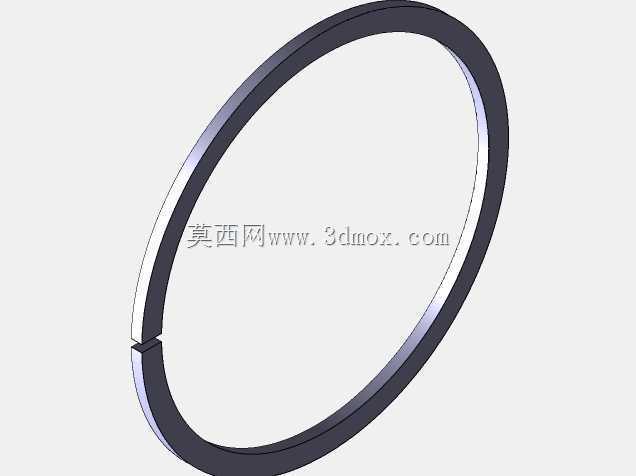

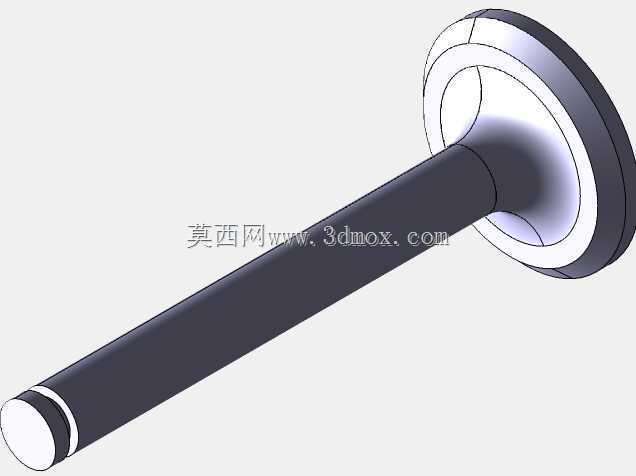

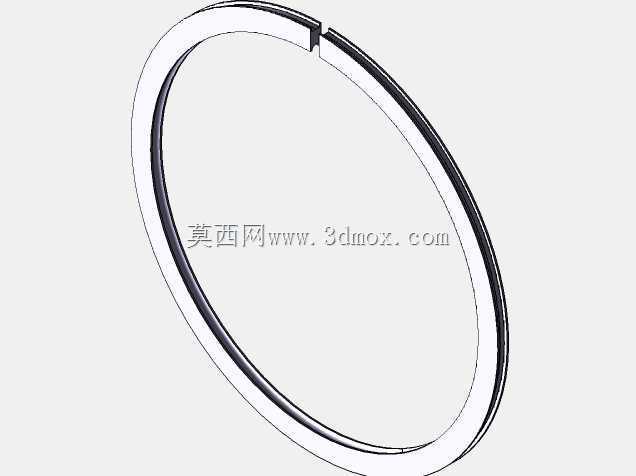

　　从功能实现的角度来看，四冲程的工作循环决定了这套动力单元的进排气门、凸轮轴、活塞连杆组的布局逻辑，缸盖部分集成了进排气道与安装座，火花塞安装位设置在燃烧室的中心区域，能够保证点火时火焰传播距离最短，提升燃烧效率，减少爆震风险。活塞部分的环槽设计适配了三道活塞环，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。曲轴箱的下部设置了机油存储腔，依靠曲轴旋转时的飞溅润滑就能满足缸壁、连杆轴承、凸轮轴等运动部件的润滑需求，不需要额外设置机油泵，进一步简化了整体结构，降低了故障发生的概率。

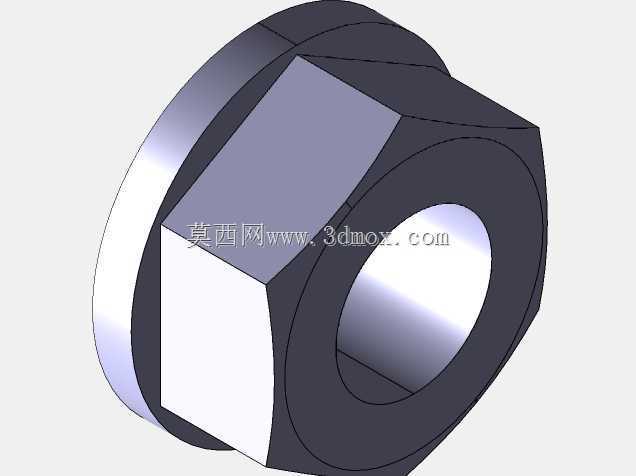

　　在实际选型配套时，这类单缸风冷动力的安装接口具备较强的通用性，下部法兰的孔位尺寸可以适配多数小型机具的安装机架，输出轴的尺寸与键槽规格也符合通用动力的配套标准，不需要做额外的转接加工就能直接装配到微耕机、小型发电机、园林割草机、高压清洗机等设备上。设计时还考虑了日常维护的便捷性，机油加注口、气门调整盖、火花塞的安装位置都预留了足够的操作空间，不需要拆解过多外围部件就能完成常规的保养作业，缸盖与缸体、曲轴箱的连接螺栓采用了统一的螺纹规格，日常检修时不需要准备多种规格的工具，降低了户外作业时的维护难度。

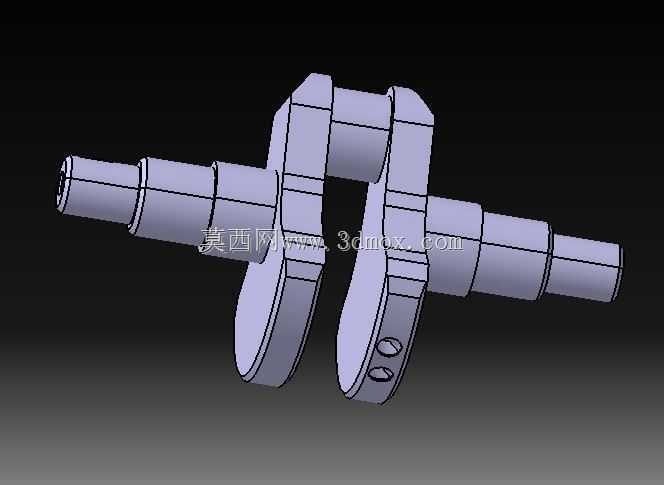

　　结构建模过程中，所有运动部件的间隙都做了动态仿真校验，活塞在上止点和下止点位置时，与气门的最小间隙都保留了足够的安全余量，避免高转速运行时出现活塞撞气门的故障，曲轴的动平衡精度按照G6.3的等级做了配重设计，运行时的振动幅度控制在合理范围内，能够减少配套设备的机架疲劳损耗。散热鳍片的排布方向与设备常规安装时的空气流动方向保持一致，不会出现气流死区导致局部过热，曲轴箱的加强筋设置在受力集中的安装座与轴承孔周边，在不额外增加整体重量的前提下提升了壳体的结构强度，能够承受活塞做功时的爆发压力，避免壳体出现开裂变形。
