星型布置五缸径向活塞动力装置结构

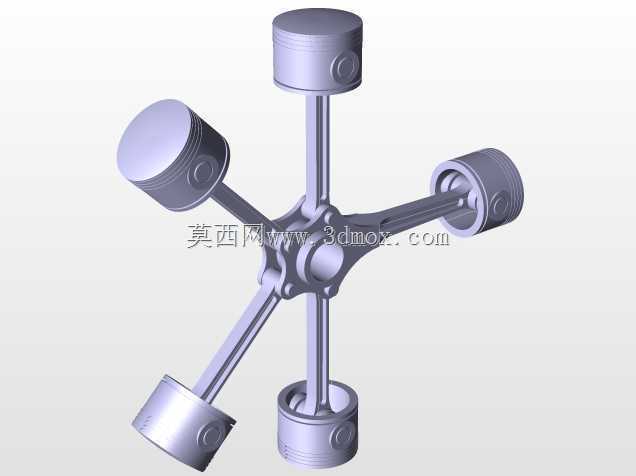

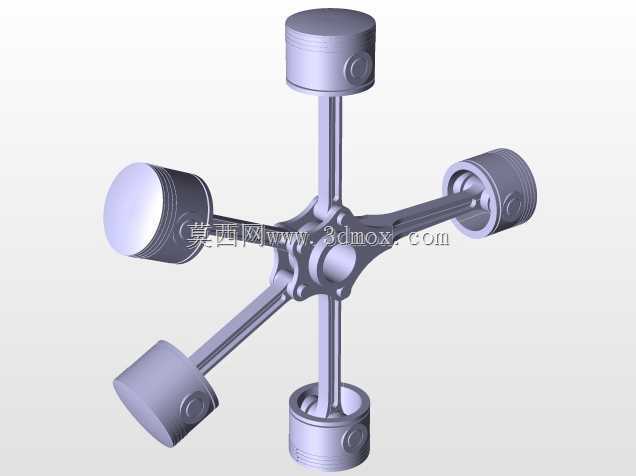

　　径向发动机的核心结构采用活塞沿曲轴中心周向均匀辐射布置的形式，这类结构最早在航空活塞动力领域得到广泛应用，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期螺旋桨飞机、小型通航飞行器动力单元中占据了很长时间的应用席位，后续也逐步延伸到小型固定动力站、特种作业机械、复古定制摩托的动力改装场景中。这套五缸径向布置的活塞结构，所有活塞的连杆共同铰接在中心曲柄销上，和直列、V型发动机的连杆布置逻辑有本质区别，不需要多组曲柄错角，单段曲柄即可完成所有气缸的动力传递，曲轴的轴向长度可以压缩到同排量直列发动机的三分之一不到，整体动力单元的迎风面呈现规则圆形，非常适配需要圆形安装截面的风冷动力舱布局。从结构功能来看，每个活塞组件都包含活塞本体、

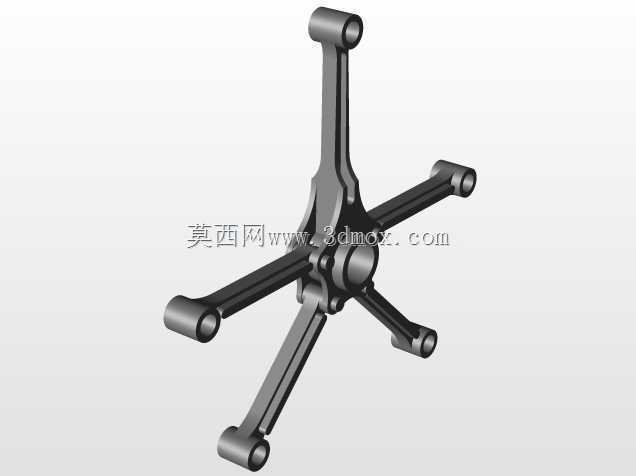

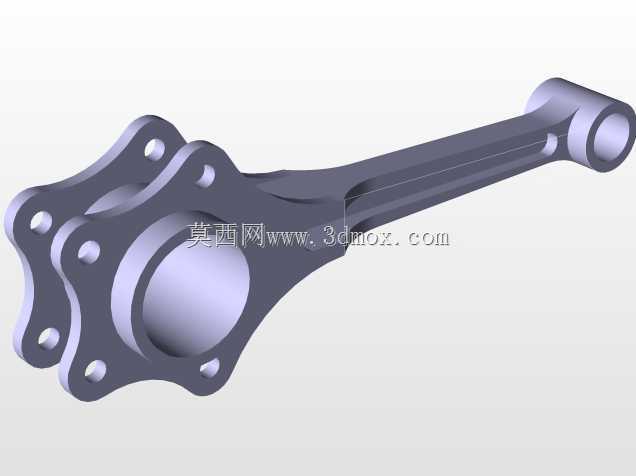

　　活塞环槽、活塞销座，活塞裙部的型线按照往复运动的侧压力分布做了适配修正，避免工作过程中出现裙部偏磨；连杆采用分体式铰接设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接销连接在主连杆的凸缘上，这种设计可以保证所有活塞的行程一致，不会因为连杆铰接点的偏差导致各缸压缩比出现差异。设计过程中首先要确定的是曲柄半径与连杆长度的比值，这个参数直接决定活塞的侧压力大小、往复运动惯性力峰值，比值过大则活塞对缸壁的侧向敲击力会显著提升，加快缸套磨损，比值过小则会拉长整体径向尺寸，失去径向结构紧凑的优势；其次要核算周向布置的缸体间距，保证相邻缸体的散热鳍片、进排气管路有足够的安装空间，不会出现结构干涉，同时要兼顾曲柄旋转时连杆的运动包络，

　　避免连杆在摆动过程中碰擦相邻缸体的下端面。安装边界方面，整套动力单元的安装基准面设置在曲轴输出端的法兰盘上，法兰盘上的定位止口与安装孔位按照通用动力输出的标准尺寸设计，可以直接匹配通用的离合器、减速器输入接口；径向最外侧的缸体外缘构成了整套装置的最大外圆轮廓，安装舱体的内径需要预留出散热气流的流通间隙，不能直接贴靠缸体外壁，否则会阻断风冷通道导致缸体过热；曲轴的轴向定位采用两端深沟球轴承支撑，轴承座的同轴度公差需要控制在0.02mm以内，避免曲轴运转时出现附加弯矩导致连杆轴瓦偏磨。实际工况下，这类径向结构的动力输出平顺性优于同缸数的直列发动机，各缸的做功间隔均匀，曲轴每转72度就有一个缸进入做功行程，飞轮的转动惯量可以设计得更小，

　　进一步降低整体重量；同时因为所有缸体都暴露在外侧迎风面，不需要设计复杂的水冷管路、冷却液腔，整体结构的故障率更低，在缺水、野外作业的场景下适应性更强。建模过程中对活塞与缸套的配合间隙、连杆铰接处的转动间隙都按照实际装配公差做了预留，活塞销与销座的配合采用过渡配合设计，工作时活塞销可以在销座内小幅浮动，保证磨损均匀；曲柄的平衡块按照各缸往复惯性力的合力做了去重设计，抵消径向布置带来的一阶、二阶惯性力振动，保证运转时的整体稳定性。
