压缩空气驱动活塞式动力装置结构

　　这套气动活塞动力结构，核心依托压缩空气膨胀做功实现动力输出，区别于传统燃油内燃机的燃烧做功逻辑，整套装置无需燃油供给、点火系统配套，运行过程无燃烧废气排放，可适配对排放要求严苛的密闭空间、洁净车间内的小型动力输出场景，也可作为教学演示设备直观展示活塞式动力的做功循环逻辑，帮助初学者理解曲柄连杆机构的运动转换原理。

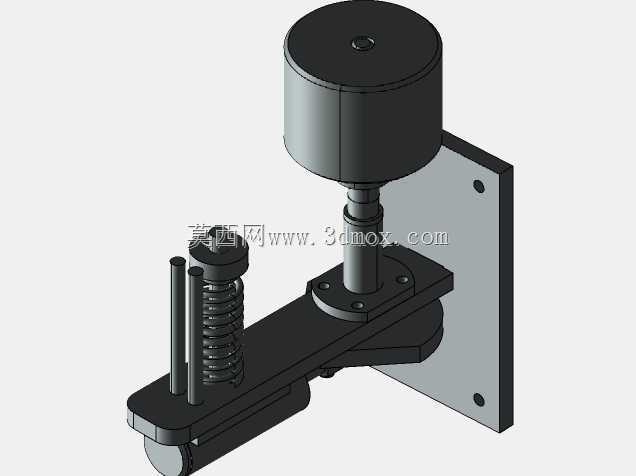

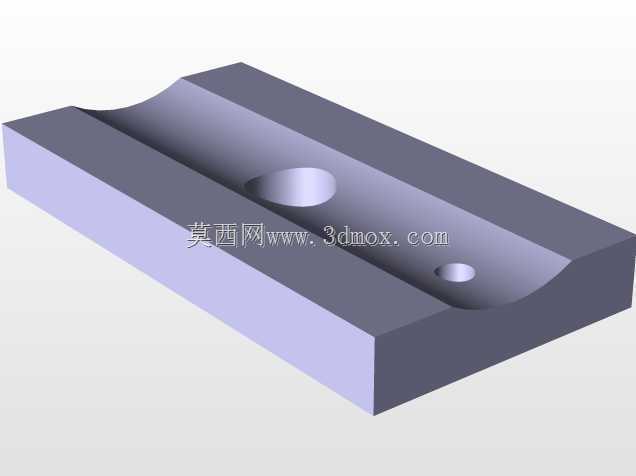

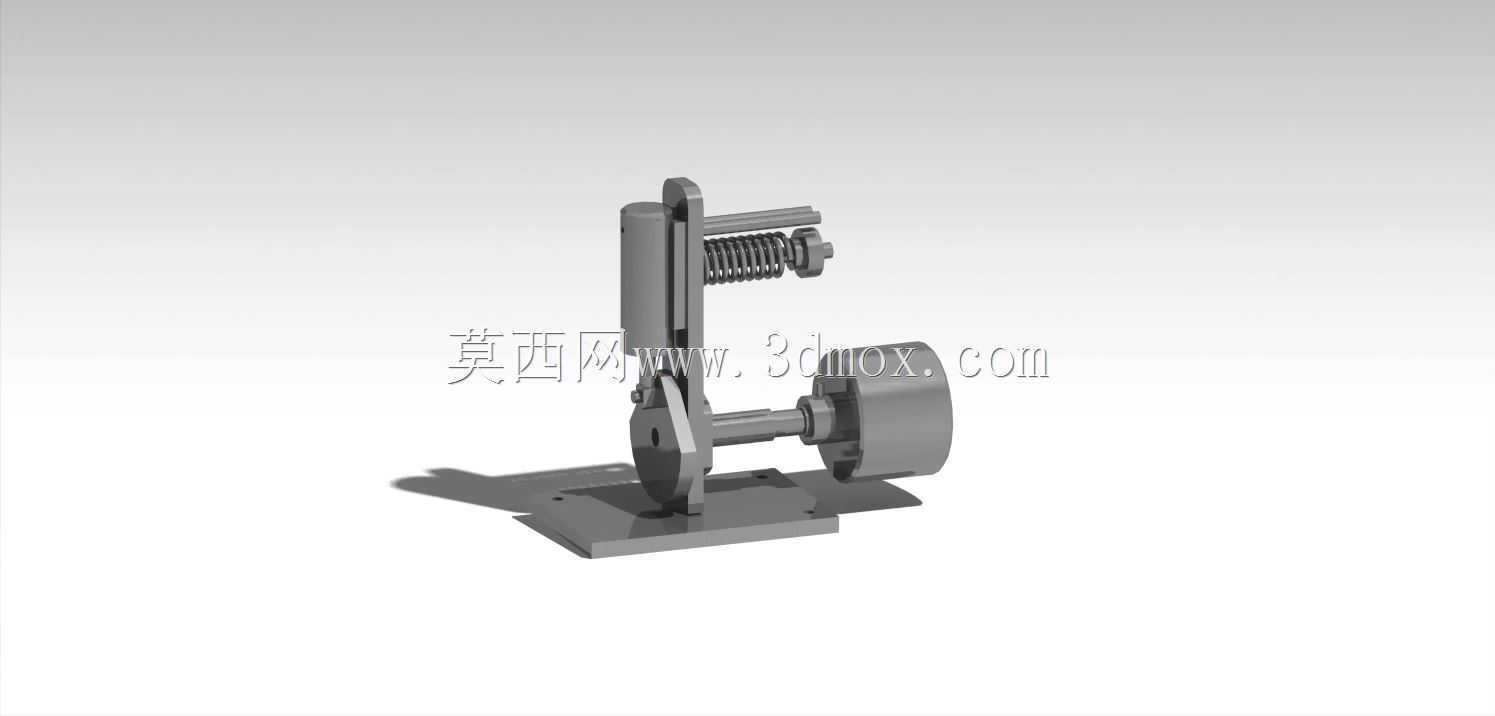

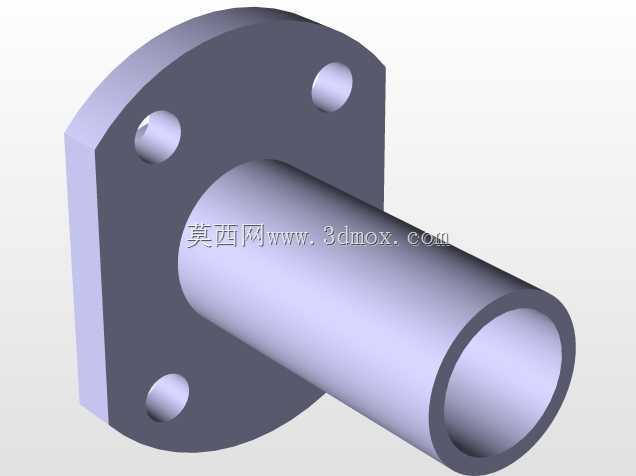

　　从结构设计逻辑来看，整套装置采用立式气缸搭配卧式动力输出轴的布局，气缸部分集成了复位弹簧结构，无需额外配气机构辅助即可完成活塞的回程动作，大幅简化了整体结构复杂度，降低了加工与装配的精度要求。底座采用平板式安装结构，预留了四个对称分布的安装孔位，可直接通过螺栓固定在工作台架或设备基座上，安装边界清晰，底座平面度要求控制在0.1mm以内，避免安装后出现气缸轴线与输出轴轴线不同心的问题，减少运行过程中的卡滞风险。

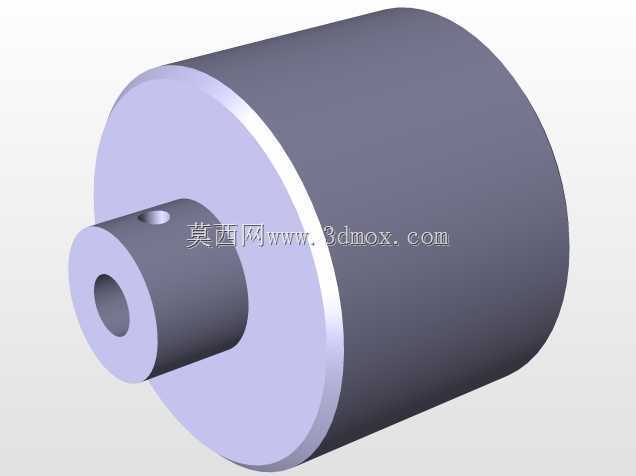

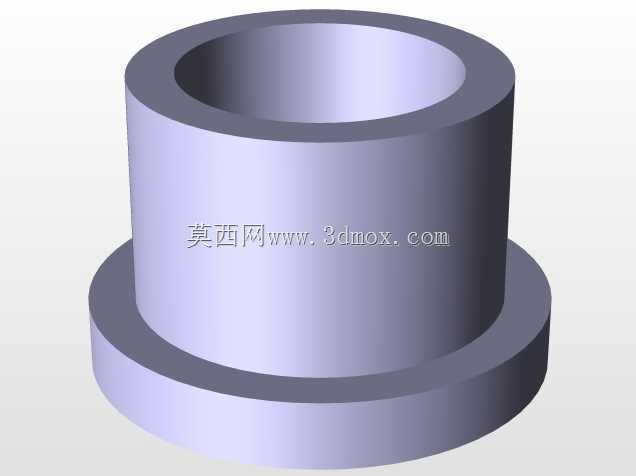

　　做功过程中，压缩空气从气缸进气端输入后，推动活塞沿气缸内壁做直线往复运动，活塞通过铰接的连杆将直线动力传递给曲柄结构，曲柄与输出轴刚性连接，最终将直线往复运动转换为输出轴的旋转运动，输出轴端部可配套带轮、飞轮等部件，实现动力的向外传递。气缸侧方的复位弹簧在活塞做功行程结束后，依靠弹簧弹力推动活塞回到初始位置，完成一个做功循环，弹簧的预紧力经过匹配计算，既可以保证活塞回程顺畅，又不会额外增加做功行程的阻力，平衡了运行效率与结构可靠性。

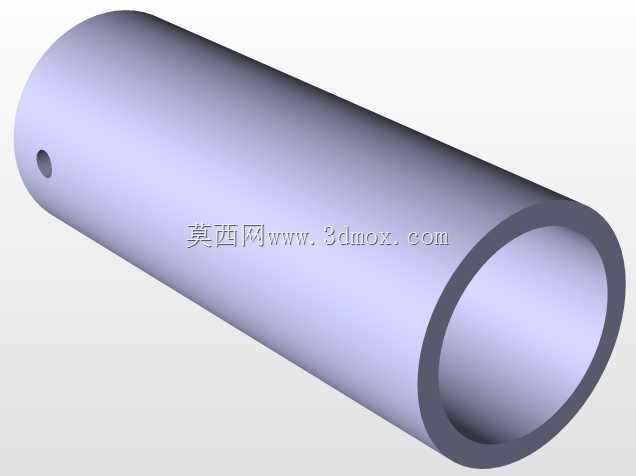

　　在实际应用场景中，这类小型气动动力装置可作为小型传送带、教学演示台、简易工装夹具的动力源，相比电机驱动，它具备过载自动卸荷的特性，当输出端负载超过额定值时，压缩空气会自然泄漏卸压，不会出现电机堵转烧毁的问题，适配短时频繁启停的工作工况。设计过程中，气缸内壁的粗糙度要求控制在Ra0.8以下，活塞与气缸的配合间隙控制在0.02-0.04mm之间，既保证压缩空气不会出现过量泄漏，又避免配合过紧导致的运动卡滞。曲柄部分采用偏心轮结构，偏心距经过匹配计算，对应活塞的有效行程，保证活塞运动到上止点和下止点时不会出现撞缸问题，同时最大化利用压缩空气的膨胀做功行程。

　　整套结构的外露部件均做了圆角处理，避免装配和运行过程中出现尖锐边角划伤操作人员的风险，输出轴端预留了标准的轴径与键槽，可直接配套标准联轴器、带轮等通用传动部件，无需额外定制转接结构，降低了配套使用的成本。支架部分采用一体化折弯成型结构，兼顾了结构强度与轻量化要求，在保证气缸安装定位精度的前提下，减少了整体的材料用量，同时支架上预留了观察缺口，可直观看到连杆与曲柄的运动状态，方便日常运行过程中的状态检查与故障排查。

　　从安装尺寸边界来看，整套装置的底座长度控制在120mm左右，宽度控制在80mm左右，整体高度不超过150mm，输出轴中心到底座安装面的高度为60mm，可适配多数小型台架的安装尺寸要求，不需要对原有安装基座做大规模改造。进气接口采用标准的气动快插接口规格，可直接对接车间常规的压缩空气管路，不需要额外转换接头，接入0.4-0.6MPa压力的压缩空气即可稳定运行，运行过程中噪音水平远低于同功率的燃油动力装置，适合在室内教学、实验室等对噪音有要求的场景使用。
