镂空轻量化链轮传动组件结构设计

　　这套链轮组件的设计初衷，是针对低速代步车辆的传动系统做轻量化迭代，最早接触这类需求是在做小型电动代步车传动方案优化的时候，当时原有实心链轮存在簧下质量偏大、传动惯量高的问题，在频繁启停的城区代步工况下，能耗表现始终达不到预期。从实际应用场景来看，这类链轮主要适配小功率电动三轮代步车的后轮传动链路，匹配常见的低速链条规格，工作转速区间集中在每分钟几十转到两百转以内，负载属于平稳中低载荷，不需要承受重载冲击，这就给结构轻量化留出了足够的设计空间。

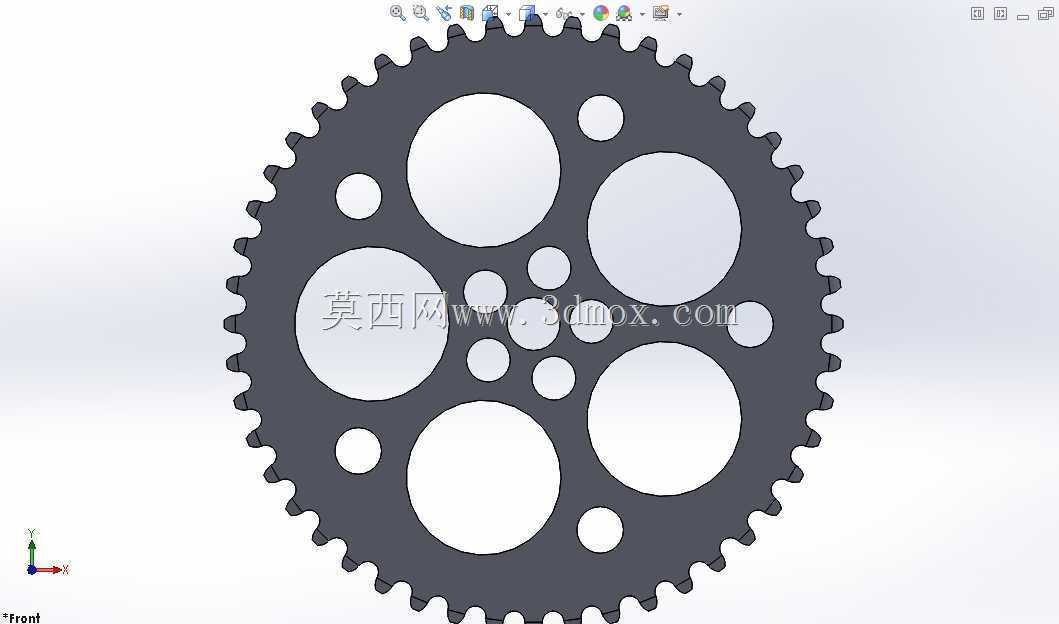

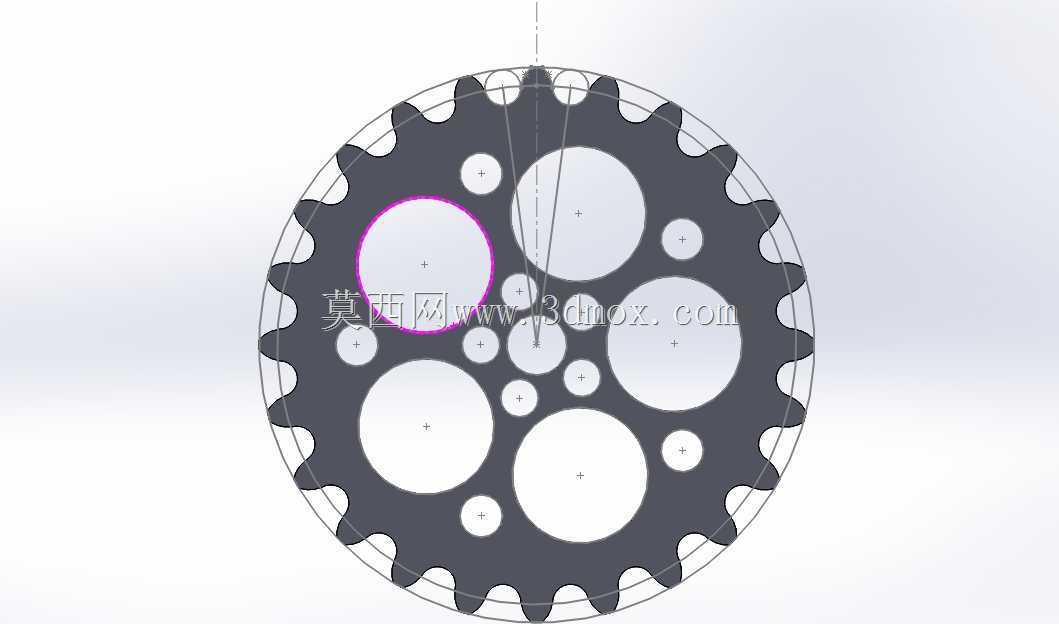

　　设计思路上没有沿用传统实心辐板链轮的结构，而是做了两种不同的镂空方案做对比验证。左侧链轮采用圆形减重孔阵列布局，辐板位置均匀排布多组圆形通孔，孔位之间的筋条宽度经过受力校核，保证在传递额定扭矩的时候，筋条位置的弯曲应力、剪切应力都落在材料许用应力范围内，不会出现应力集中导致的辐板开裂问题。这种圆形孔的设计加工难度更低，不管是冲压成型还是铣削加工，都能快速实现，适合批量生产的工况。右侧链轮则采用了星形桁架式镂空结构，把辐板位置的材料尽可能去除，只保留沿扭矩传递方向的受力筋条，类似桁架结构的传力路径，让材料只在受力方向上保留，进一步降低整体重量，这种结构的重量比同规格实心链轮降低40%以上，比左侧圆孔镂空版本还要轻15%左右，适合对重量敏感的轻量化车型。

　　从安装边界来看，两款链轮的齿形参数完全一致，都匹配标准的短节距滚子链条，齿顶圆、齿根圆、节圆尺寸统一，中心安装孔的孔径、键槽尺寸也保持一致，可以直接替换同规格的传统实心链轮，不需要对车辆的传动安装位做任何改动，互换性很强。链轮的齿部做了硬化处理的设计预留，建模的时候在齿面位置预留了热处理层的厚度余量，实际生产中可以通过高频淬火提升齿面硬度，降低链条啮合过程中的磨损，延长使用寿命。

　　在实际使用场景里，这类轻量化链轮安装在车辆后轮轴位置，更低的重量能有效降低后轮的簧下质量，让车辆在颠簸路面行驶的时候，后轮的跟随性更好，减震系统的响应速度更快，提升行驶的平顺性。同时更低的转动惯量，让车辆起步的时候需要的扭矩更小，对于电池供电的电动车型来说，能在一定程度上提升续航表现，尤其是在频繁启停的代步工况下，这种惯量降低带来的能耗优化会更明显。

　　建模过程中对齿形的精度做了严格控制，每个齿的齿廓曲线都按照链条啮合的标准参数生成，保证和链条啮合的时候不会出现卡滞、跳齿的问题，齿侧间隙控制在合理范围内，既不会因为间隙过大产生传动冲击噪音，也不会因为间隙过小导致安装困难、运转卡滞。两款链轮的厚度尺寸一致，都适配对应规格链条的内节内宽，安装的时候不需要额外调整链轮的轴向位置，和原有传动系统的轴向定位尺寸完全匹配。另外在镂空结构的边缘位置，都做了圆角过渡处理，避免尖锐边角产生应力集中，同时也能减少加工过程中毛刺的产生，提升零件的工艺性。

　　从结构验证的角度，这套模型在建模阶段就做了受力仿真的前置考量，筋条的布局方向沿着扭矩传递的主应力方向排布，不会出现材料冗余或者受力薄弱的位置，不管是圆孔款还是桁架款，都能满足额定载荷下的强度要求，不会出现传动失效的问题。两种不同的镂空方案也给不同定位的车型留出了选择空间，成本敏感的量产车型可以选择加工更简单的圆孔镂空版本，追求极致轻量化的定制车型可以选择桁架式镂空版本，适配不同的产品定位需求。
