工业传动用辐条式空心齿轮结构设计

　　在重载工业传动场景里，常规实心齿轮往往存在转动惯量大、材料冗余多、高速工况下动平衡调校难度高的问题，这款辐条式空心齿轮正是针对这类痛点完成的结构优化设计，目前已在多类工业传动链路中完成适配验证。从实际应用场景来看，这类空心齿轮可适配交流稳压设备的传动调节机构、轻工输送线的动力传递单元、中小型机床的进给传动组，部分对自重有严格要求的移动式工业设备传动端，也会优先选用这类轻量化结构的齿轮件，相比同模数同齿数的实心齿轮，其自重可降低40%左右，能有效降低配套传动轴的径向载荷，延长支撑轴承的实际使用寿命。

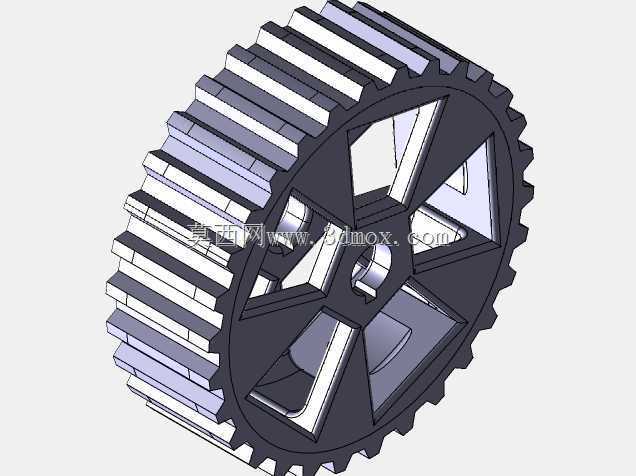

　　从功能特性层面看，该齿轮采用直齿齿形设计，齿向无螺旋角，安装时无需额外抵消轴向力，对支撑端的轴承选型要求更低，适配常规深沟球轴承即可满足使用需求。轮体采用空心辐条式结构，并非简单的中心开孔减重，而是通过六组对称分布的辐条支撑结构，在轮缘与中心轮毂之间形成稳定的力传递路径，每段辐条的截面都做了等强度优化，靠近轮毂位置的截面厚度更大，向轮缘延伸时逐步过渡到均匀厚度，既保证了扭矩传递过程中的结构刚度，又最大化去除了非受力区域的冗余材料。齿部的加工基准与中心安装孔保持严格同轴，齿圈的径向跳动公差控制在IT7级精度范围内，能满足中高速传动下的平稳啮合要求，避免因轮体变形导致的啮合冲击、噪音过大问题。

　　设计过程中，首先根据传动链路的额定传递扭矩确定了齿轮的模数与齿数，匹配常规工业传动的中心距要求，齿顶圆、齿根圆的参数完全符合直齿圆柱齿轮的国标啮合规范，可与同模数的标准直齿轮直接啮合替换，无需调整配套传动件的安装位置。中心安装孔采用带键槽的标准通孔设计，键槽尺寸符合普通平键的连接规范，能实现与传动轴的周向固定，传递额定扭矩时不会出现键连接压溃失效的问题。轮体的辐条镂空区域做了大圆角过渡处理，避免应力集中导致的辐条断裂问题，所有非配合面的棱边都做了倒角处理，既去除了加工毛刺，也能避免安装过程中划伤操作人员。

　　从安装边界来看，该齿轮的轴向厚度与同参数实心齿轮保持一致，可直接替换原有传动链路中的同规格实心齿轮，无需调整两侧的轴套、挡圈等轴向定位零件的尺寸。轮缘的齿宽经过优化，在保证啮合接触面积满足承载要求的前提下，控制了轴向尺寸，不会与相邻的传动部件发生运动干涉。辐条之间的镂空区域除了减重作用外，还能在齿轮运转过程中带动周边空气流动，对啮合区域起到一定的辅助散热作用，降低长时间连续运转下的齿面温度，减少齿面胶合失效的概率。实际选型适配时，需要注意核对安装轴的直径与键槽尺寸，保证中心孔与轴的配合公差满足过渡配合要求，安装时需保证齿轮端面与传动轴轴线的垂直度，避免出现偏载导致的齿面局部磨损过快问题。这类空心结构齿轮不适合冲击载荷极大的重载冲压设备传动端，但在常规连续运转的工业传动场景下，其轻量化、低惯量的优势能得到充分发挥，尤其适合需要频繁启停的传动链路，能有效降低启停过程中的惯性冲击，提升整个传动系统的响应速度。
