基于DMU运动学的双斜齿轮啮合传动结构

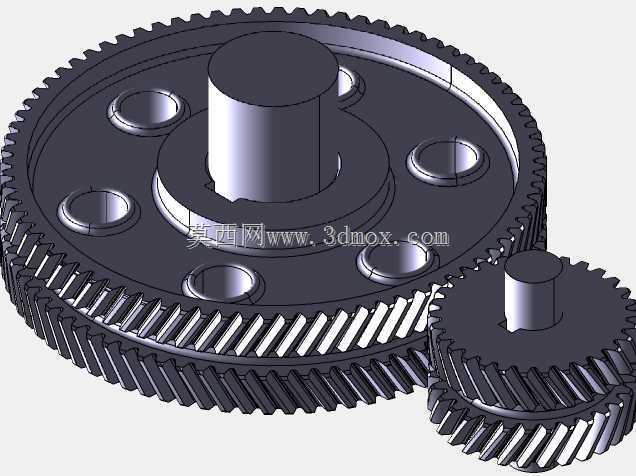

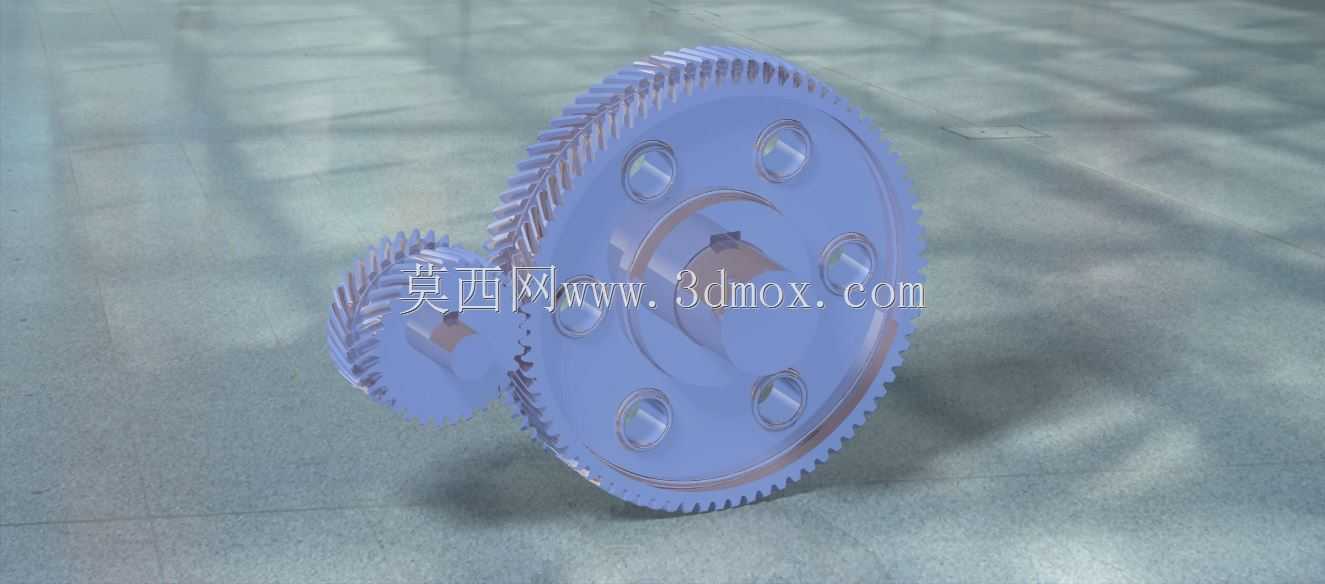

　　在重载传动设备的动力传递链路中，斜齿轮组件凭借重合度高、传动平稳的特性，长期占据中高速重载传动场景的核心位置，而双斜齿轮（又称人字齿轮）结构，更是通过对称齿向的设计抵消了单斜齿轮传动过程中产生的轴向力，进一步拓展了齿轮传动的载荷适用边界，在船舶主传动、重型轧机驱动、大型泵组动力输入等对传动稳定性、轴向载荷控制要求严苛的场景中有着不可替代的应用价值。这套双斜齿轮装配结构的设计，核心围绕DMU运动学仿真验证展开，从初始的齿廓参数匹配阶段就同步考虑了装配干涉校验与运动副约束的合理性，没有沿用常规齿轮装配仅做静态位置对齐的设计逻辑，而是将实际运行中的齿侧间隙、啮合接触轨迹、轮齿受力后的微变形补偿量都纳入了建模考量范围。从结构细节来看，

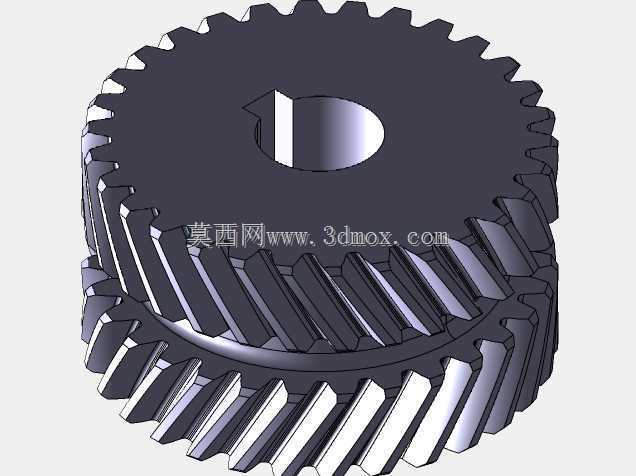

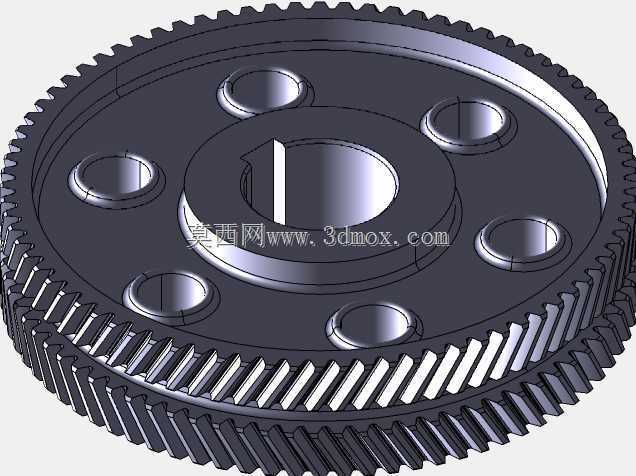

　　大尺寸从动齿轮采用了腹板减重孔设计，六个均布的圆形减重孔在不降低轮体结构刚度的前提下，有效降低了旋转件的转动惯量，减少了传动启停过程中的惯性冲击，轮毂位置的方孔配合结构是针对特定输出轴的连接需求设计，相比常规平键连接，方孔配合能够传递更大的扭矩，同时避免了键槽位置的应力集中问题，适合重载交变载荷的传动工况。小尺寸主动齿轮与从动齿轮的齿向参数完全匹配，双斜齿的对称中线严格对齐，保证啮合过程中两侧齿面的受力均匀，不会出现单侧齿面偏载导致的早期磨损问题。在安装边界的设计上，这套齿轮副的中心距公差严格控制在IT6级精度范围内，齿面啮合的接触斑点沿齿高方向不小于45%，沿齿长方向不小于70%，能够保证满载荷运行时的齿面应力分布均匀，

　　避免局部应力过大导致的点蚀、断齿等失效形式。齿轮副的轴向定位尺寸预留了0.1mm到0.15mm的轴向窜动间隙，既可以补偿加工与装配过程中的尺寸误差，也能给热态运行下的齿轮轴向膨胀留出余量，避免运行过程中出现卡滞、别劲的问题。从运动仿真的设计逻辑来看，建模过程中给两个齿轮分别添加了旋转副约束，在啮合齿面之间设置了3D碰撞接触参数，模拟实际润滑状态下的齿面摩擦系数，通过DMU运动仿真可以直观观测到不同转速下的齿轮啮合状态，验证是否存在齿顶干涉、反向传动间隙过大等静态装配无法发现的问题，这种设计思路能够大幅减少后续物理样机试制阶段的问题整改周期，降低试制成本。在实际应用场景中，这类双斜齿轮传动结构通常搭配闭式齿轮箱使用，

　　运行过程中采用飞溅润滑或者压力喷油润滑的方式，保证啮合齿面之间形成稳定的油膜，降低齿面磨损与传动噪音。相比直齿轮传动，双斜齿轮的啮合过程是逐步进入与退出啮合，不会出现直齿轮传动的啮入啮出冲击，传动噪音可降低10到15分贝，更适合对运行噪音有要求的工业场景；相比单斜齿轮传动，双斜齿轮不需要额外设置推力轴承来承受轴向力，能够简化齿轮箱的支撑结构设计，减少轴承的配置数量，降低整体传动单元的成本与维护难度。在建模过程中，齿廓的渐开线参数完全基于标准模数、压力角生成，齿向的螺旋角经过反复验算，保证轴向力完全抵消的同时，兼顾足够的传动重合度，轮齿的齿根圆角参数按照重载传动的要求设计，增大齿根过渡圆角半径，降低齿根位置的应力集中系数，提升轮齿的弯曲疲劳强度。齿轮腹板的厚度经过刚度校核，在最大扭矩载荷下的腹板变形量不超过0.02mm，不会因为腹板变形导致齿面啮合位置偏移。整个装配结构的配合公差设置完全符合重载齿轮传动的设计规范，轴孔配合采用H7/k6的过渡配合，既保证装配时的同轴度要求，也方便后续的维护拆卸。
