交流稳压器配套圆柱形塑料外壳结构设计

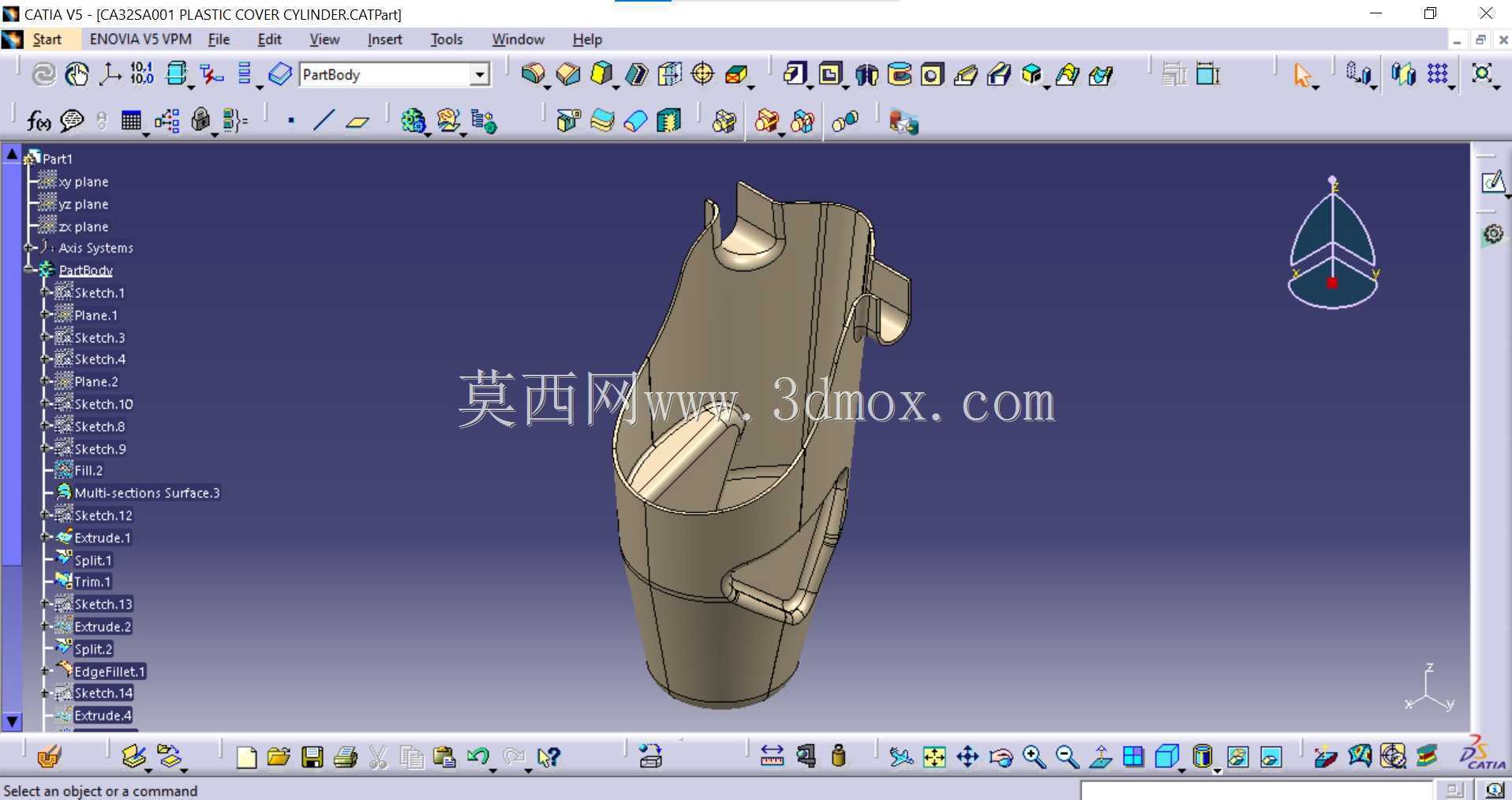

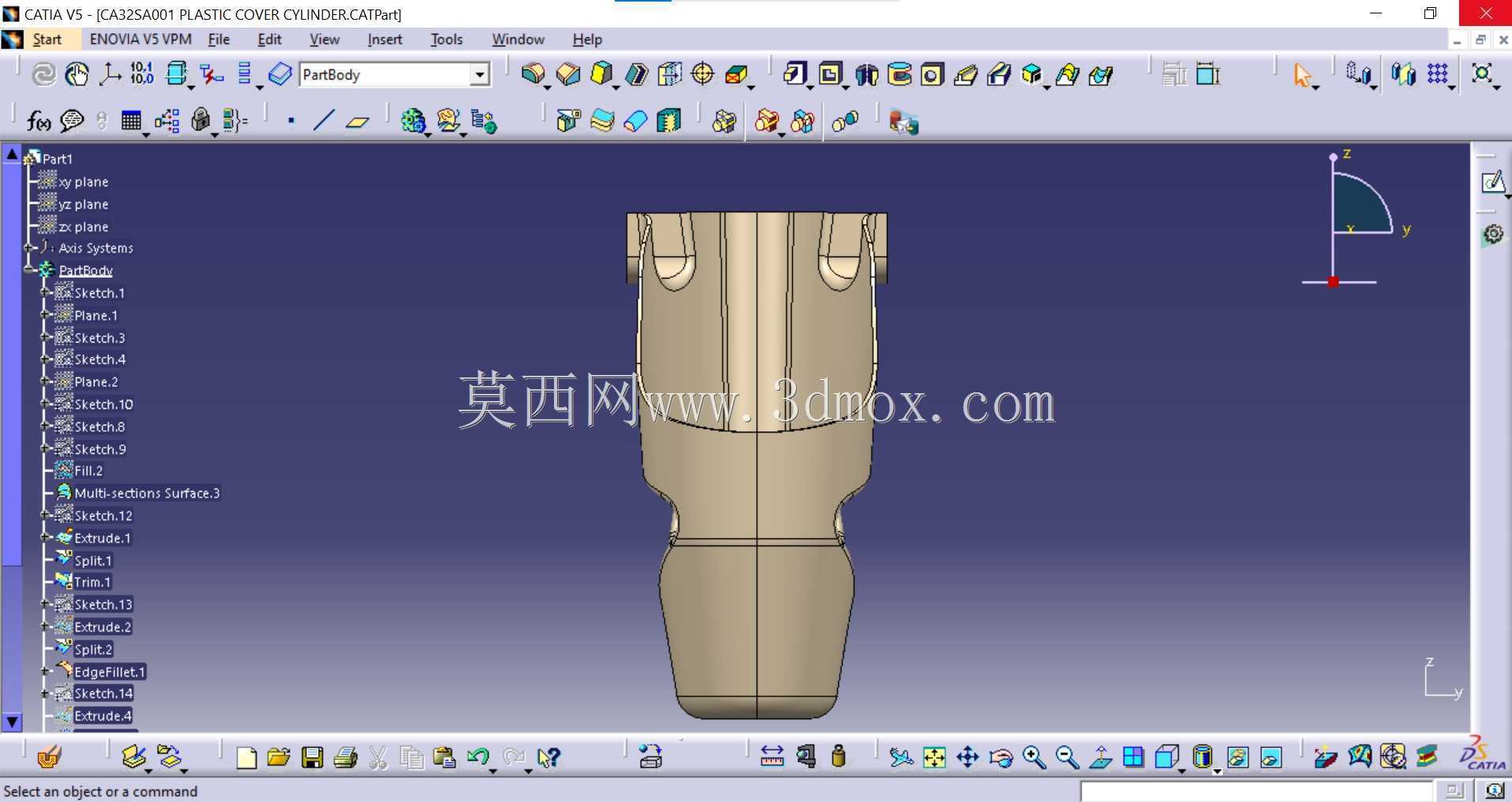

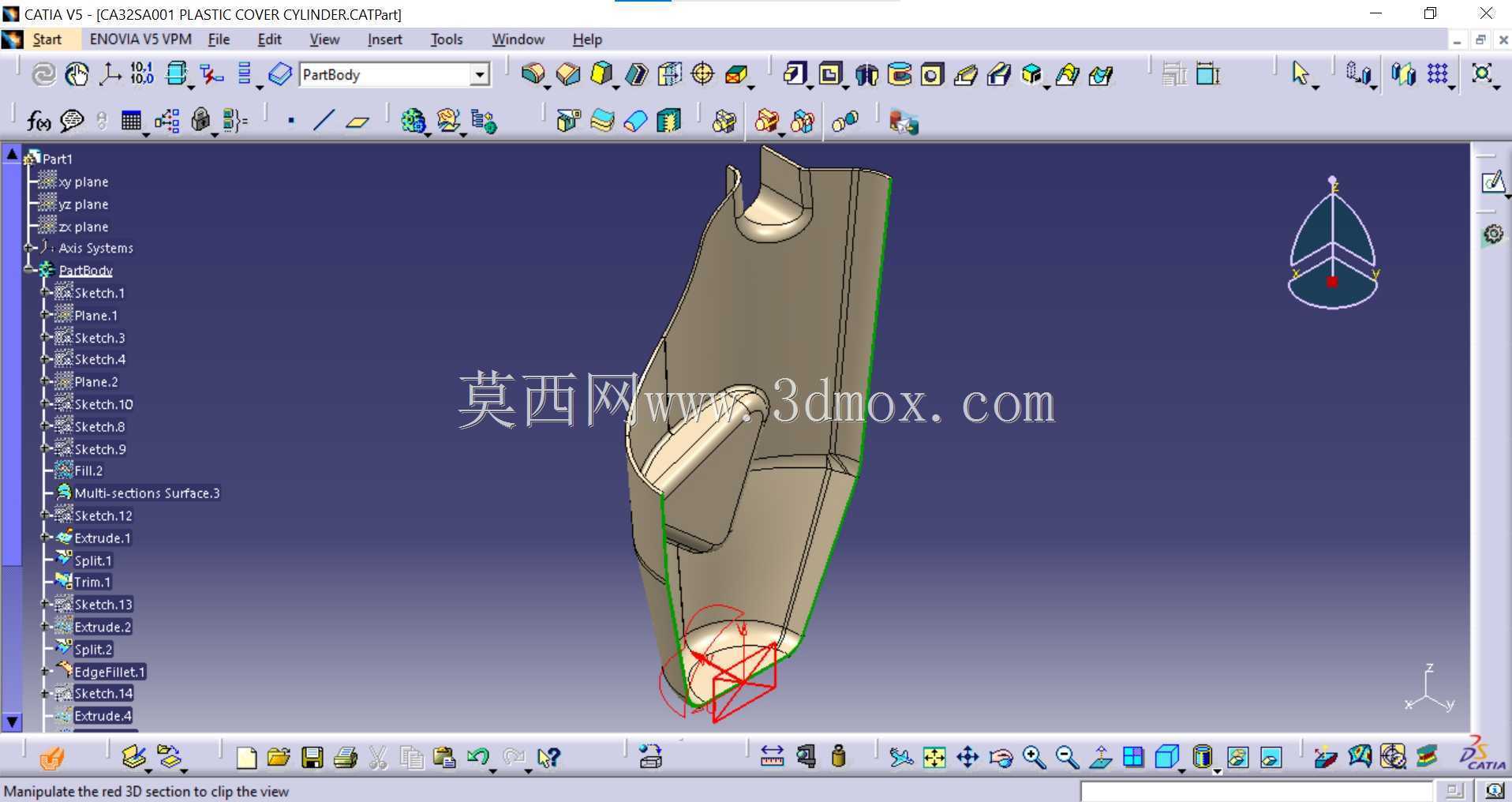

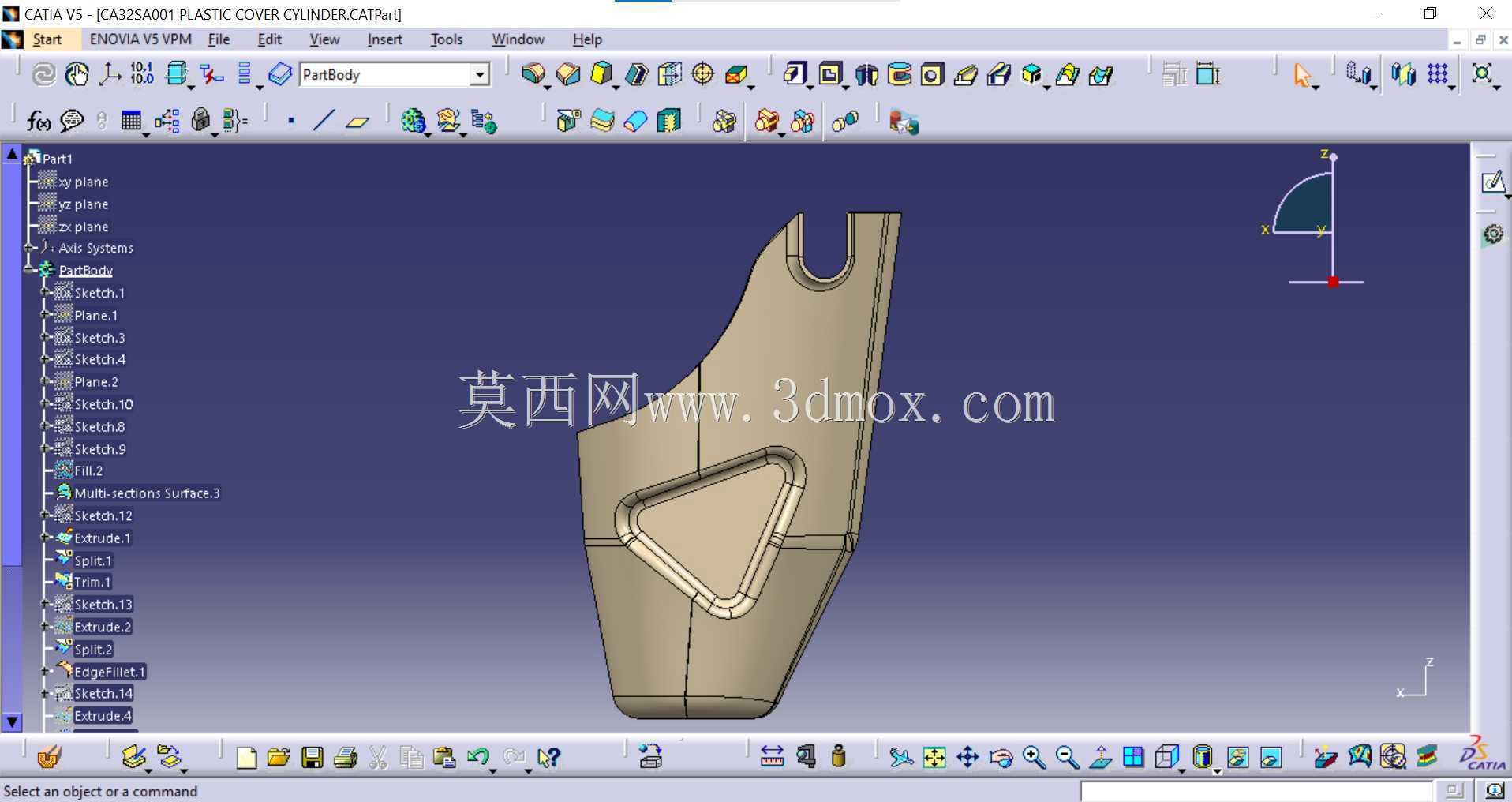

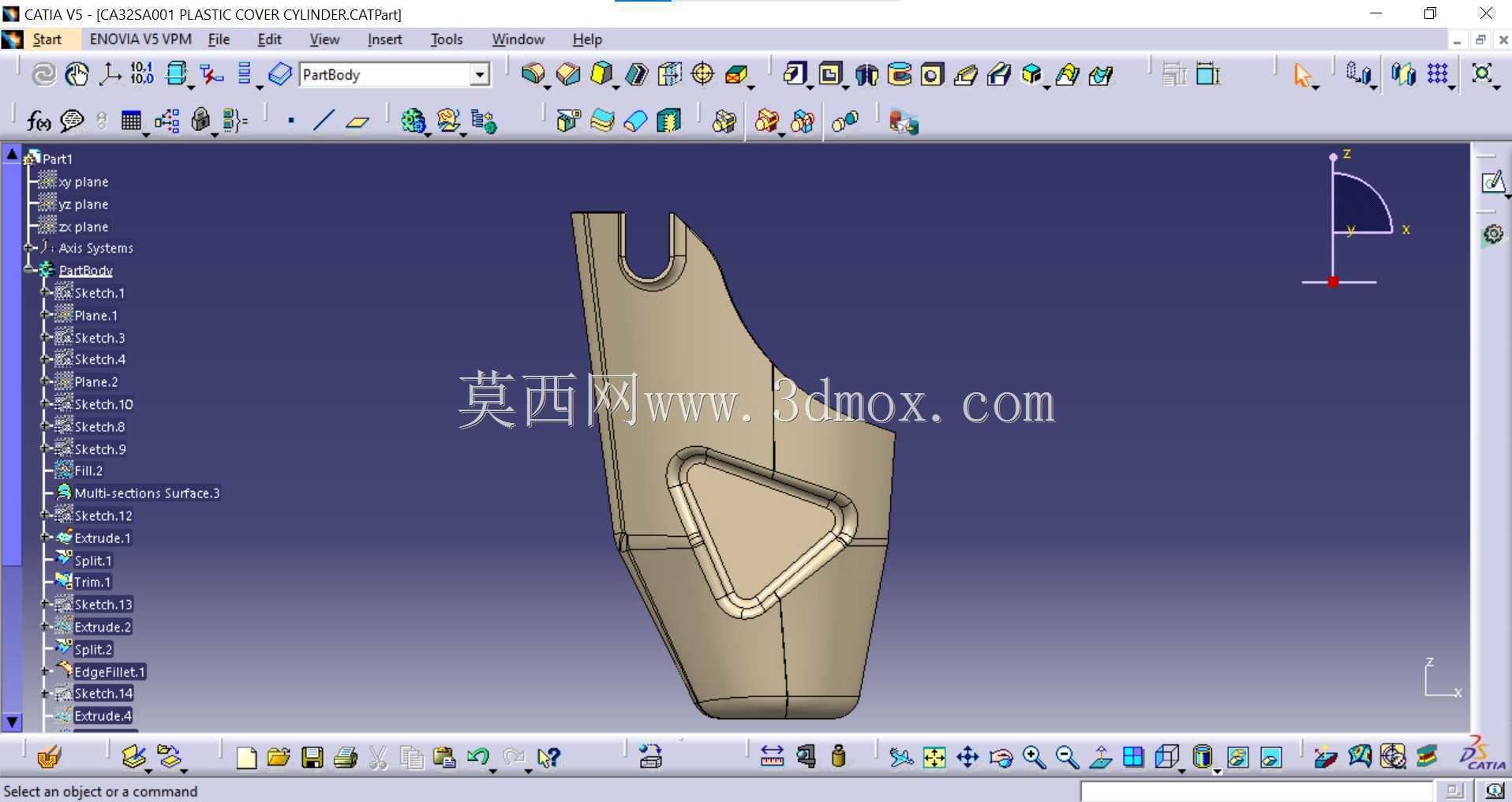

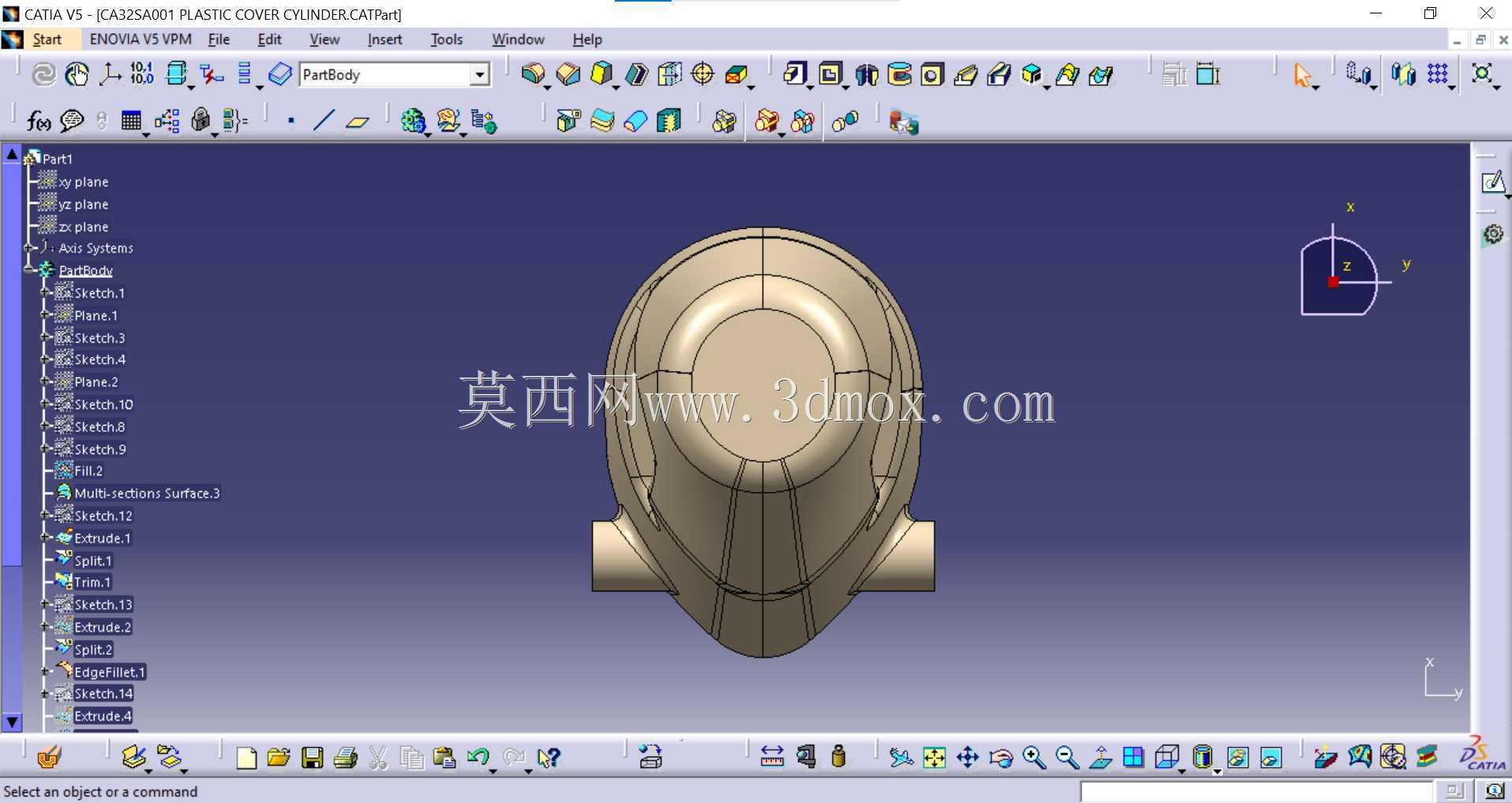

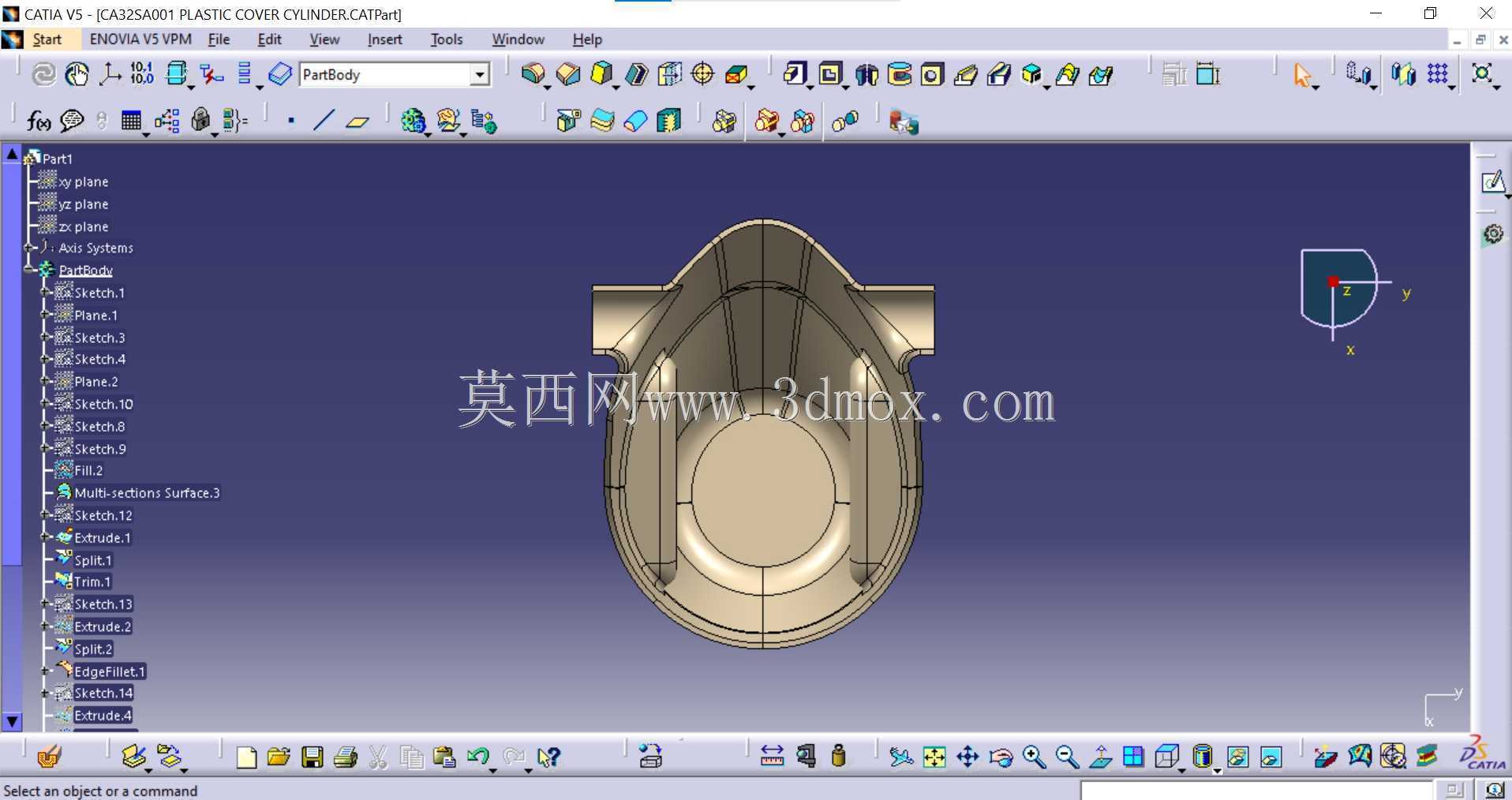

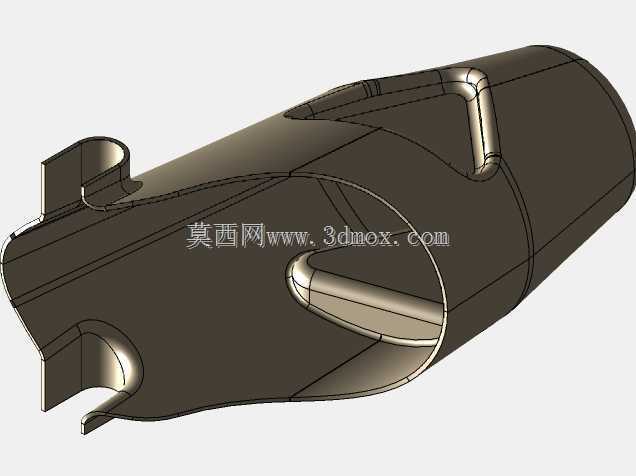

　　这款圆柱形塑料外壳是交流稳压器核心配套的外部防护结构件，在民用及工业低压配电场景中，交流稳压器常被部署在车间动力柜旁、商用楼宇配电间、家用入户供电端等位置，用来抵消电网电压波动对后端用电设备的冲击，而外壳作为直接接触安装环境的部件，首先要承担内部线圈、调压模块、接线端子等核心元件的物理防护职责，避免外界粉尘、飞溅液体、意外磕碰直接损伤内部带电部件，同时要兼顾内部元件的排布空间与安装固定的便利性。从结构设计逻辑来看，整体采用圆柱形态并非单纯的外观选择，圆柱曲面的结构刚性优于同壁厚的矩形壳体，在注塑成型环节可以更好地分散料流压力，减少壳体侧壁的缩痕与变形风险，同时圆柱形态适配稳压器内部环形线圈的排布特征，能够最大化利用内部空间，

　　减少不必要的结构冗余，降低整体耗材成本。壳体侧壁预留的多组卡扣与定位凸台，是为了匹配内部绕组支架、电路板安装座的固定需求，不需要额外增加金属固定件即可实现内部组件的卡接定位，装配环节可以减少螺丝锁附的工序，提升整机组装效率；侧壁延伸出的定位耳片上预留的安装孔位，既可以实现壳体上下半壳的扣合锁定，也能作为整机组装完成后，对外固定到安装支架或者设备机柜内的连接点位，安装孔周边做了局部加厚处理，避免锁附螺丝时出现柱位开裂的问题。在安装边界的考量上，壳体的整体外径尺寸严格匹配常规中小功率交流稳压器的线圈外径，预留的内壁间隙刚好可以容纳绝缘衬层的铺设，不会出现内部组件装配后与壳体内壁干涉的问题；壳体的轴向长度根据内部调压模块、

　　接线端子的排布高度做了分段设计，下端的封闭段用来承托线圈底部的绝缘底座，上端的开口段预留了接线操作的空间，同时匹配上盖的扣合结构，保证上下壳体装配后接缝处的缝隙均匀，满足基础的防尘防护要求。壳体表面做的细微磨砂纹理处理，一方面可以掩盖注塑过程中可能产生的轻微流痕、熔接痕，提升成品外观的一致性，另一方面也可以减少使用过程中表面划痕的产生，同时在运维人员拆装设备时增加接触面的摩擦力，避免手滑掉落壳体。从实际使用场景的适配性来看，这款塑料外壳选用的注塑材料具备基础的绝缘性能与耐温特性，能够适配稳压器长时间工作时内部线圈产生的温升环境，不会因为长期处于温热环境出现壳体变形、绝缘性能下降的问题；圆柱形态的外壳在设备运维时也更方便挪动，

　　没有尖锐棱角可以减少安装、搬运过程中磕碰对周边设备或者人员造成的损伤。在结构细节处理上，壳体内壁设计的多道纵向加强筋，顺着圆柱轴向排布，既可以提升壳体整体的抗挤压能力，避免运输、堆叠过程中壳体被压变形，同时加强筋之间形成的纵向空隙，可以作为内部组件走线的导向槽，让内部连接线顺着筋位排布，不会出现导线散乱挤压在元件缝隙中的问题，也方便生产环节的线束整理，提升内部布线的规整度。壳体上预留的卡扣结构都做了圆角过渡处理，避免拆装过程中卡扣应力集中出现断裂，同时卡扣的扣合量经过反复调整，既可以保证上下壳体扣合后不会轻易松脱，也能在设备需要检修时，借助普通工具即可顺利拆开外壳，不会出现卡扣拆坏导致整个壳体报废的问题。
