交流稳压器连接基座结构设计

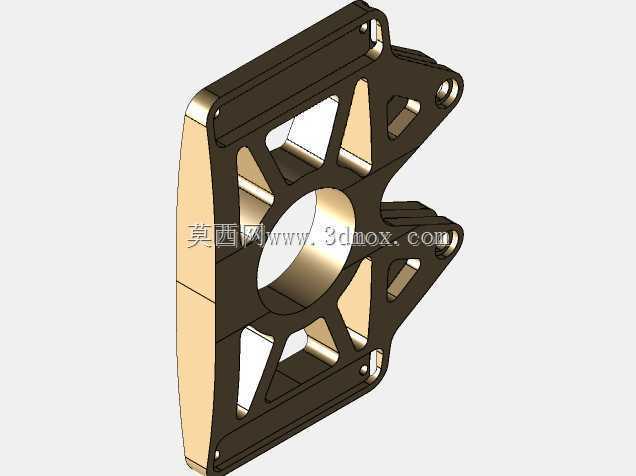

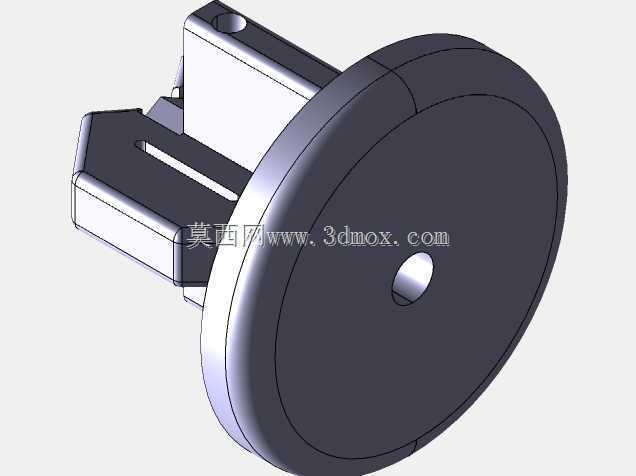

　　在交流稳压供电系统的装配环节里，这类带圆盘法兰的插接式结构件，是稳压器本体与外部供电回路实现可靠物理连接、电气导通的核心承载零件，日常多应用在中小功率壁挂式、桌面式交流稳压器的输入侧接线端，直接承担插头插合后的定位锁紧、绝缘隔离以及外力承载作用，避免长期插拔过程中内部接线端子出现松脱、错位，进而引发接触不良、打火等供电故障。从实际使用场景来看，这类零件需要同时满足两方面的核心要求：一是插合状态下的结构稳定性，日常使用中用户插拔电源插头时会施加径向、轴向的复合外力，零件的插脚支撑结构必须有足够的刚性，不能在反复受力后出现形变，导致插脚间距偏移，无法和标准插座匹配；二是和稳压器壳体的装配密封性，

　　圆盘法兰的贴合面需要和壳体的安装端面完全贴合，既可以阻挡外界的灰尘、潮气进入稳压器内部，也能在设备出现轻微振动时，避免连接位置出现松动异响。设计这类零件的时候，首先要匹配国标家用插头的插脚尺寸公差，插脚的伸出长度、两个插脚的中心距、插脚的厚度尺寸都要严格卡在标准公差带内，过大会导致插拔阻力过大甚至无法插入插座，过小则会出现插合后接触间隙过大，通电时温升超标的问题。圆盘法兰的直径设计需要匹配稳压器壳体的安装开孔尺寸，法兰背面的定位止口要和壳体开孔形成小间隙配合，装配时可以直接卡入定位，不需要额外调整位置，法兰中心的小孔是用来穿装固定螺丝的，螺丝锁紧后可以把整个零件牢牢压在壳体端面上，避免插拔时零件跟着插头转动或者向内移位。

　　插脚支撑部位的加强筋设计是整个结构的重点，从法兰端面延伸到插脚根部的加厚支撑结构，能够把插拔时产生的弯矩直接传递到法兰安装面，避免应力集中在插脚和基座的连接位置，长期使用后出现根部断裂的问题。从安装边界来看，零件装入壳体后，插脚的伸出端面要和壳体外表面保持齐平或者略微突出0.5mm以内，突出过多会导致插头插合后和壳体之间留有缝隙，影响美观同时容易积灰，突出过少则会导致插头插合深度不足，接触面积不够。零件的整体轴向尺寸要控制在内部接线端子的允许安装范围内，插脚尾部的接线端要和内部的导电铜片可靠压接或者焊接，基座的绝缘材质要满足耐温、阻燃要求，在长期通电温升的情况下不会出现形变、绝缘性能下降的问题。在实际建模过程中，

　　需要重点关注几个配合面的公差设定：法兰止口和壳体开孔的配合公差选H7/h6的小间隙配合，既方便装配，又不会出现过大的晃动量；插脚的尺寸公差要符合GB1002的标准要求，保证和通用插座的互换性；中心固定孔的位置要和法兰同轴，避免锁紧后零件出现偏斜，导致插脚和壳体开孔干涉。另外，插脚部位的导向斜面设计也很关键，插脚前端的小倒角可以在插头插入时起到导向作用，降低用户插拔时的对位难度，同时减少插脚端面的磕碰损伤。这类结构件虽然看起来造型不复杂，但是直接关系到交流稳压器的使用安全和寿命，每一处的尺寸设计、结构加强都要结合实际使用中的受力情况来确定，不能只追求造型简化而忽略结构强度，也不能过度加厚导致材料浪费、装配尺寸超差。在三维建模过程中，要先确定法兰的安装基准面，再以此为基准依次绘制插脚支撑结构、插脚本体、中心固定孔的特征，所有的拔模角度要匹配注塑生产的工艺要求，避免出现倒扣、壁厚不均的问题，保证后续开模生产时的工艺可行性，壁厚设计要尽量均匀，转角位置做圆角过渡，减少注塑过程中的应力集中，避免零件生产出来后出现翘曲、缩痕等缺陷，影响最终的装配精度和使用性能。
